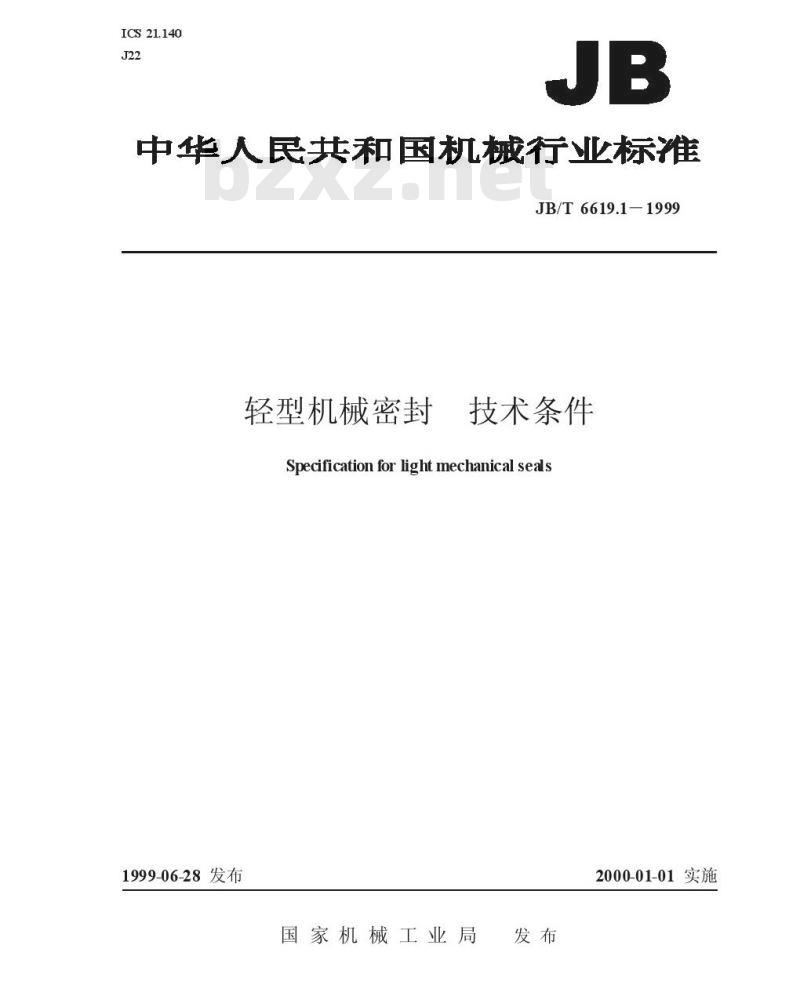

【机械行业标准(JB)】 轻型机械密封 技术条件

ICS21.140
中华人民共和国机械行业标准
JB/T6619.1-1999
轻型机械密封
技术条件
Specificationforlightmechanical seals1999-06-28发布
国家机械工业局
2000-01-01实施
JB/T6619.1-1999

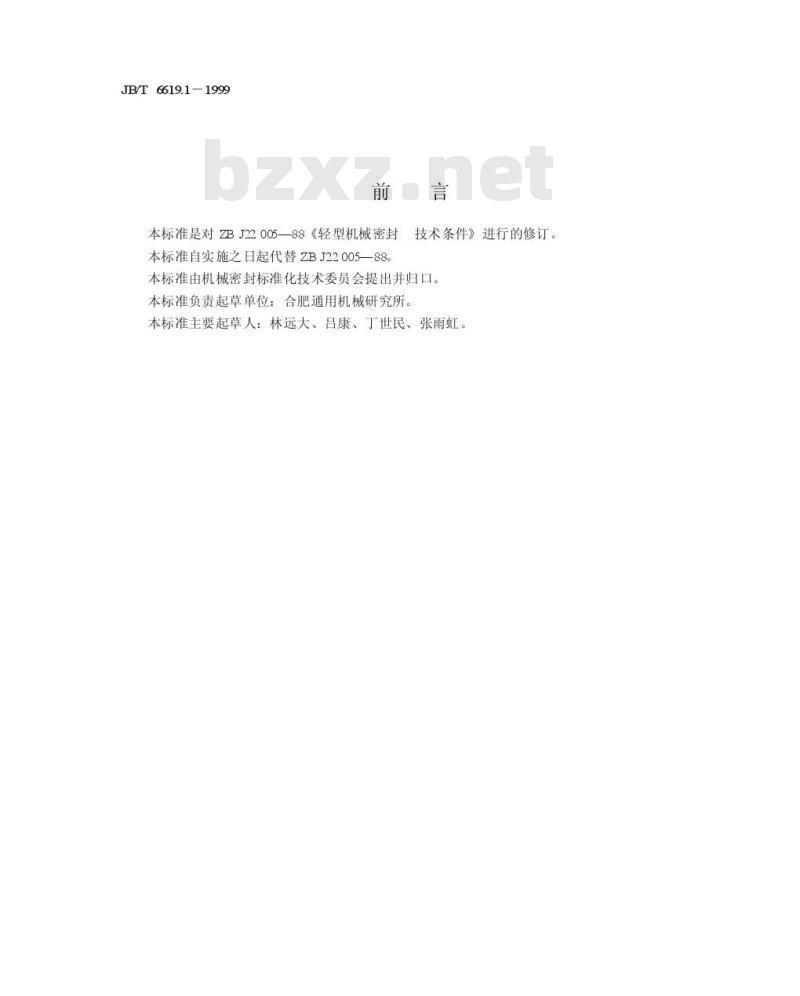

十技术条件》进行的修订。
本标准是对ZBJ22005—88《轻型机械密封本标准自实施之日起代替ZBJ22005—88。本标准由机械密封标准化技术委员会提出并归口。本标准负责起草单位：合肥通用机械研究所。本标准主要起草人：林远大、吕康、丁世民、张雨虹。1范围免费标准下载网bzxz
中华人民共和国机械行业标准

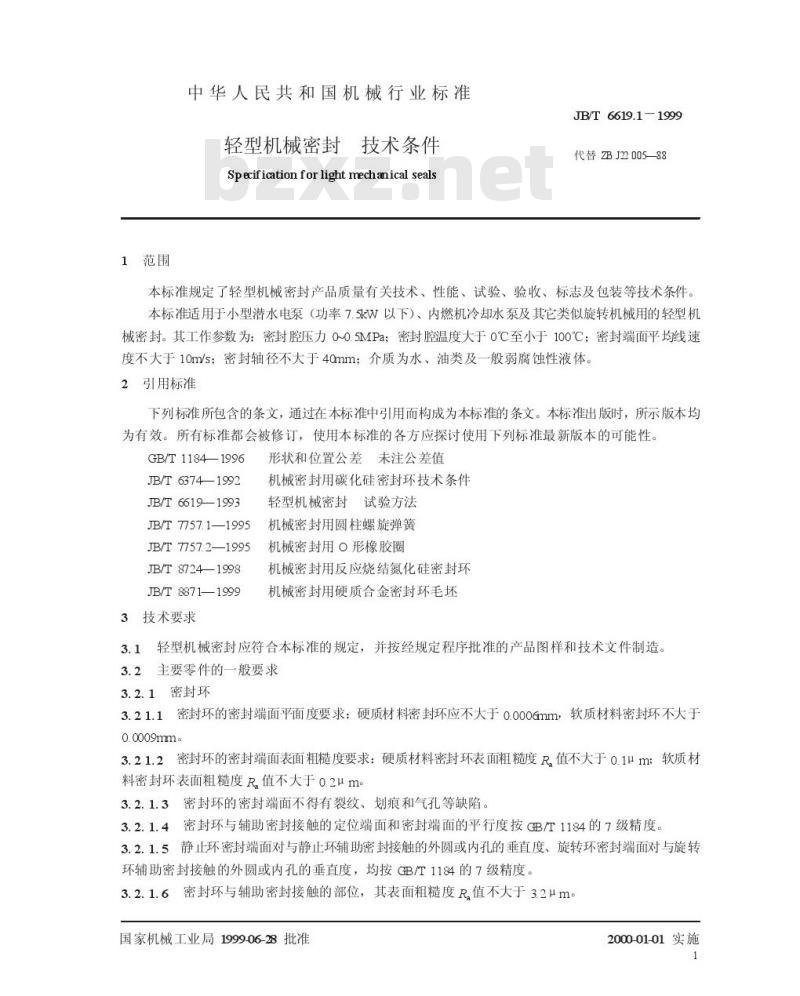

轻型机械密封技术条件
Specification for light mech anical sealsJB/T6619.1-1999
代替ZBJ22005—88
本标准规定了轻型机械密封产品质量有关技术、性能、试验、验收、标志及包装等技术条件。本标准适用于小型潜水电泵（功率7.5kW以下）、内燃机冷却水泵及其它类似旋转机械用的轻型机械密封。其工作参数为：密封腔压力0~0.5MPa；密封腔温度大于0℃至小于100℃；密封端面平均线速度不大于10m/s；密封轴径不大于40mm；介质为水、油类及一般弱腐蚀性液体。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1184—1996
JB/T 6374—1992
JB/T 6619—1993
JB/T7757.1—1995
JB/T7757.2—1995
JB/T8724—1998
JB/T 8871—1999
3技术要求
形状和位置公差未注公差值
机械密封用碳化硅密封环技术条件轻型机械密封试验方法
机械密封用圆柱螺旋弹簧
机械密封用O形橡胶圈
机械密封用反应烧结氮化硅密封环机械密封用硬质合金密封环毛坏3.1轻型机械密封应符合本标准的规定，并按经规定程序批准的产品图样和技术文件制造，3.2主要零件的一般要求
3.2.1密封环
3.21.1密封环的密封端面平面度要求：硬质材料密封环应不大于0.0006mm，软质材料密封环不大于0.0009m。
3.21.2密封环的密封端面表面粗糙度要求：硬质材料密封环表面粗糙度R值不大于0.1um；软质材料密封环表面粗糙度R值不大于0.2um3.2.1.3密封环的密封端面不得有裂纹、划痕和气孔等缺陷。3.2.1.4密封环与辅助密封接触的定位端面和密封端面的平行度按GB/T1184的7级精度。3.2.1.5静止环密封端面对与静止环辅助密封接触的外圆或内孔的垂直度、旋转环密封端面对与旋转环辅助密封接触的外圆或内孔的垂直度，均按GB/T1184的7级精度。3.2.1.6密封环与辅助密封接触的部位，其表面粗糙度R值不大于3.2μm。国家机械工业局1999-06-28批准2000-01-01实施
JB/T 6619.1-1999

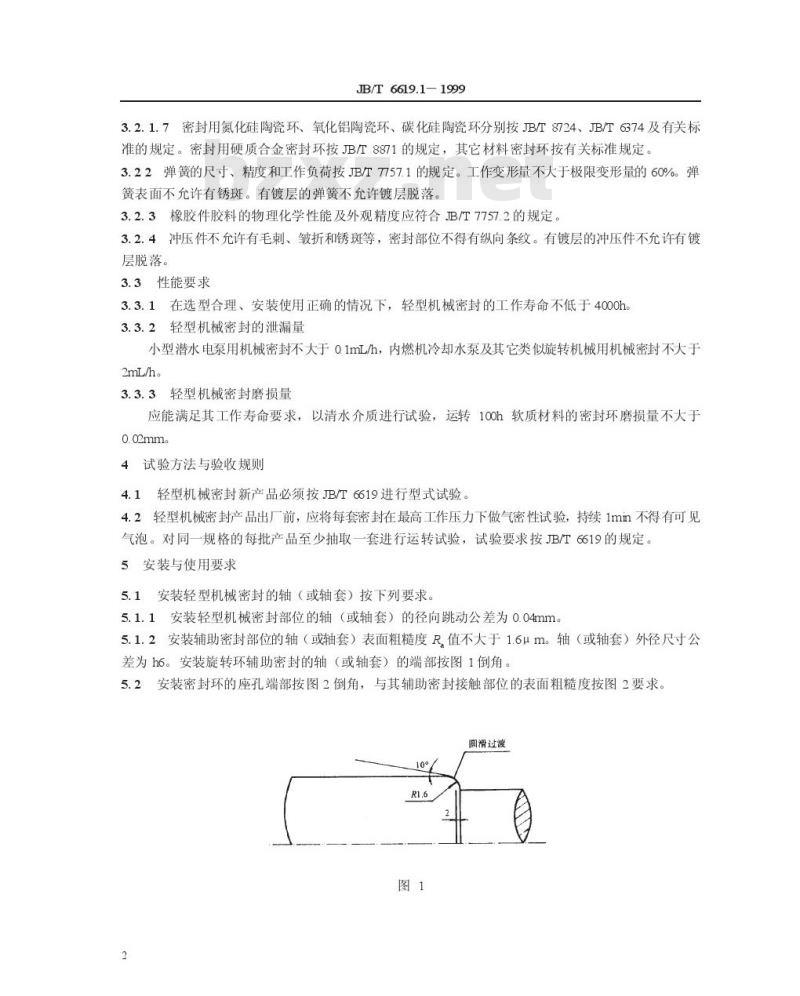

3.2.1.7密封用氮化硅陶瓷环、氧化铝陶瓷环、碳化硅陶瓷环分别按JB/T8724、JB/T6374及有关标准的规定。密封用硬质合金密封环按B8871的规定，其它材料密封环按有关标准规定。3.22弹簧的尺寸、精度和工作负荷按JB/T7757.1的规定。工作变形量不大于极限变形量的60%。弹簧表面不允许有锈斑。有镀层的弹簧不允许镀层脱落。3.2.3橡胶件胶料的物理化学性能及外观精度应符合B/T7757.2的规定。3.2.4冲压件不允许有毛刺、皱折和锈斑等，密封部位不得有纵向条纹。有镀层的冲压件不允许有镀层脱落。
3.3性能要求
3.3.1在选型合理、安装使用正确的情况下，轻型机械密封的工作寿命不低于4000h。3.3.2轻型机械密封的泄漏量
小型潜水电泵用机械密封不大于0.1mL/h，内燃机冷却水泵及其它类似旋转机械用机械密封不大于2mL/h。
3.3.3轻型机械密封磨损量
应能满足其工作寿命要求，以清水介质进行试验，运转100h软质材料的密封环磨损量不大于0.02mm。
4试验方法与验收规则
4.1轻型机械密封新产品必须按JB/T6619进行型式试验。4.2轻型机械密封产品出厂前，应将每套密封在最高工作压力下做气密性试验，持续1min不得有可见气泡。对同一规格的每批产品至少抽取一套进行运转试验，试验要求按JB/T6619的规定。5安装与使用要求

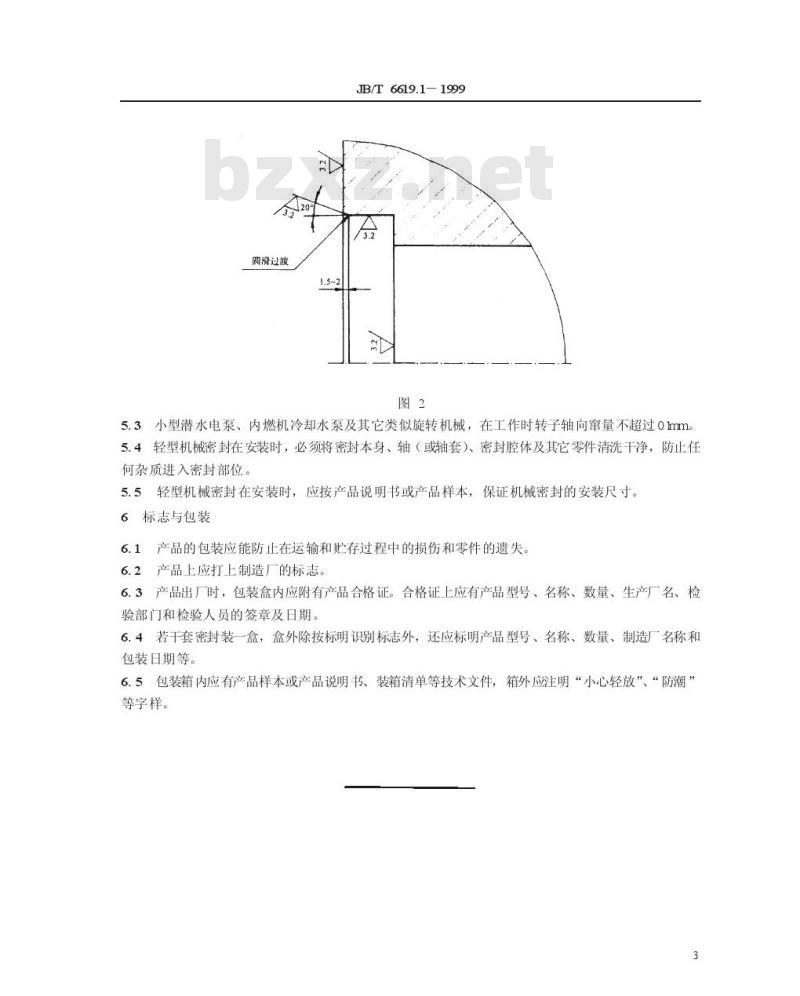

5.1安装轻型机械密封的轴（或轴套）按下列要求。5.1.1安装轻型机械密封部位的轴（或轴套）的径向跳动公差为0.04mm。5.1.2安装辅助密封部位的轴（或轴套）表面粗糙度R值不大于1.6um。轴（或轴套）外径尺寸公差为h6。安装旋转环辅助密封的轴（或轴套）的端部按图1倒角。5.2安装密封环的座孔端部按图2倒角，与其辅助密封接触部位的表面粗糙度按图2要求，圆滑过渡
网滑过渡
JB/T6619.1-1999
5.3小型潜水电泵、内燃机冷却水泵及其它类似旋转机械，在工作时转子轴向窜量不超过0mm。5.4轻型机械密封在安装时，必须将密封本身、轴（或轴套）、密封腔体及其它零件清洗千净，防止任何杂质进入密封部位。
5.5轻型机械密封在安装时，应按产品说明书或产品样本，保证机械密封的安装尺寸。6标志与包装
6.1产品的包装应能防止在运输和贮存过程中的损伤和零件的遗失。6.2产品上应打上制造厂的标志。6.3产品出厂时，包装盒内应附有产品合格证。合格证上应有产品型号、名称、数量、生产厂名、检验部门和检验人员的签章及日期。6.4若干套密封装一盒，盒外除按标明识别标志外，还应标明产品型号、名称、数量、制造厂名称和包装日期等。
6.5包装箱内应有产品样本或产品说明书、装箱清单等技术文件，箱外应注明“小心轻放”、“防潮”等字样。
机械行业标准
轻型机械密封技术条件
JB/T6619.1-1999
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号：邮编100044）*
字数8,000
1/16印张1/2
开本880×1230
1999年9月第一版1999年9月第一次印刷印数1－500
定价5.00元
编号99-936
