【机械行业标准(JB)】 橡胶波纹管机械密封 技术条件

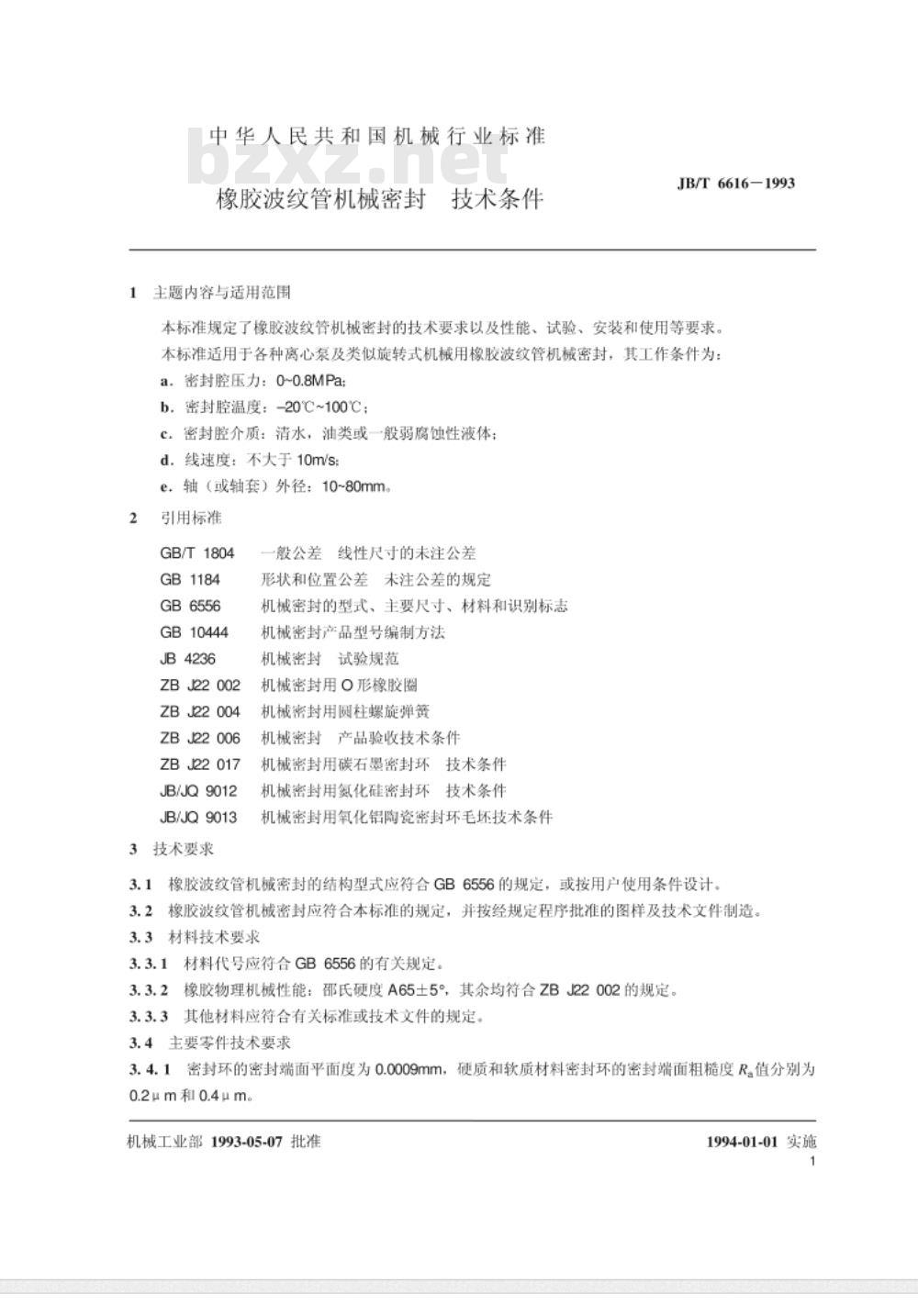

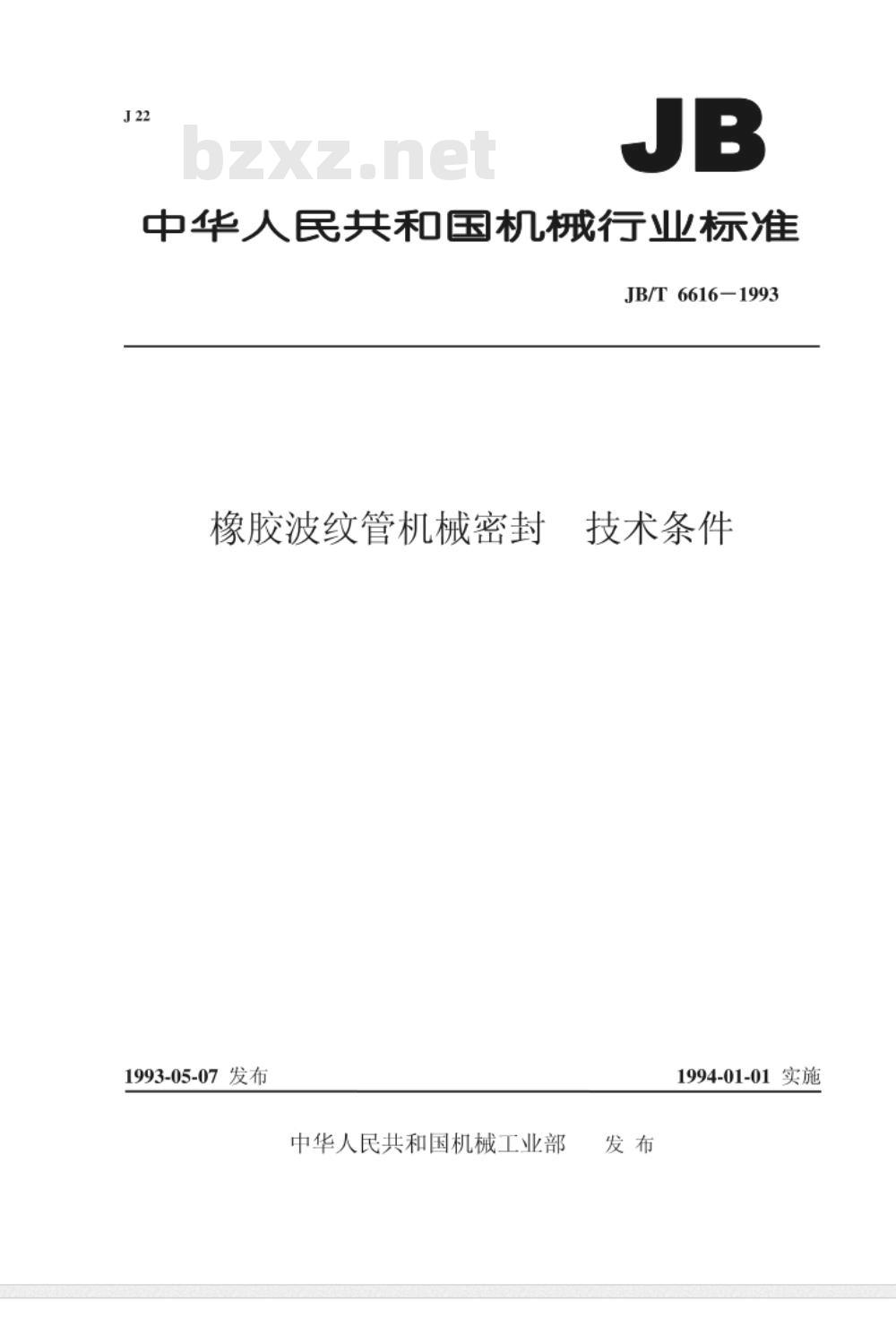

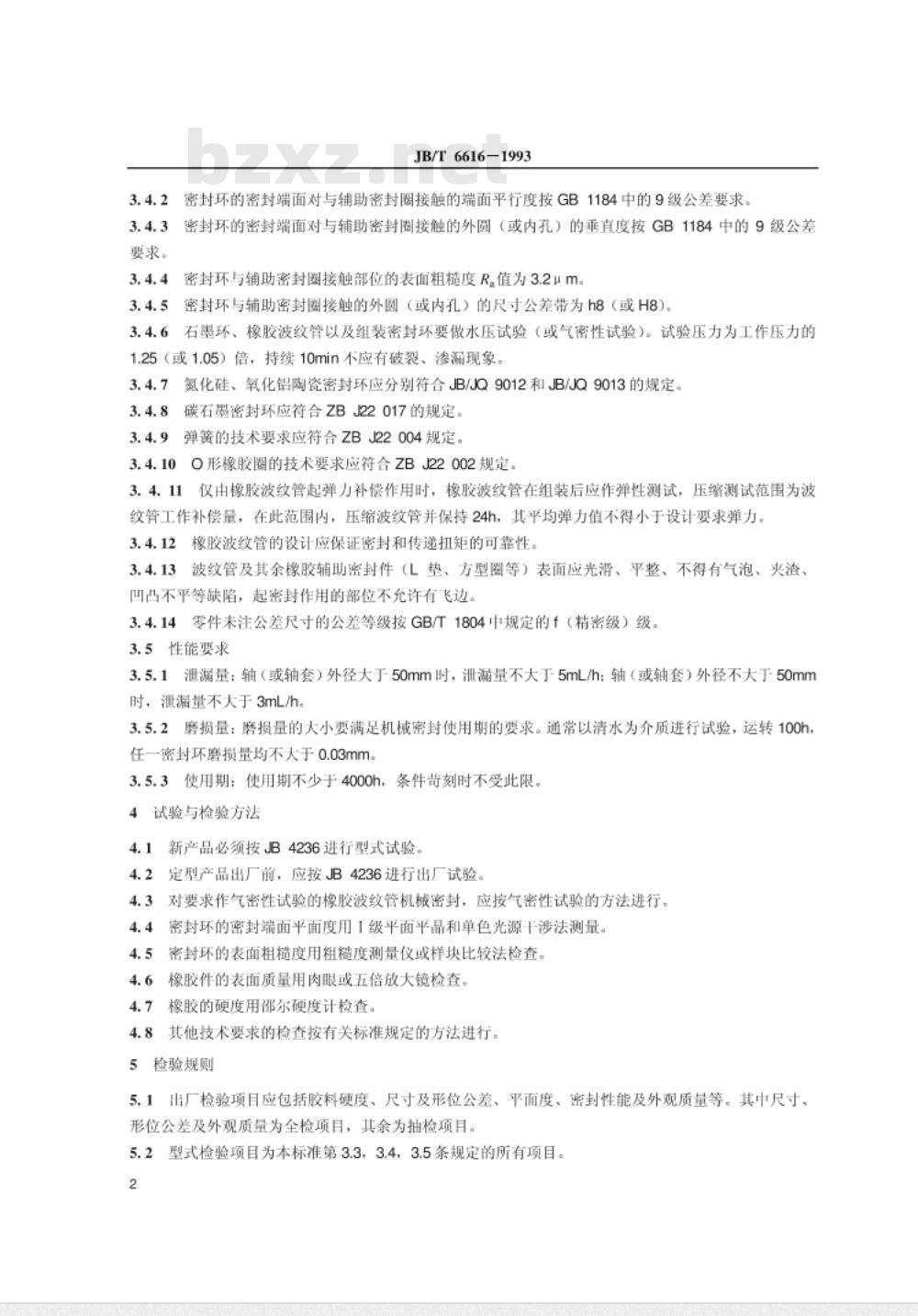

中华人民共和国机械行业标准 JB/T 6616-1993 橡胶波纹管机械密封技术条件 1993-05-07发布 1994-01-01实施 1. 主题内容与适用范围 本标准规定了橡胶波纹管机械密封的技术要求、性能、试验、安装和使用等要求。本标准适用于各种离心泵及类似旋转式机械用橡胶波纹管机械密封，工作条件为： - 密封腔压力：0~0.8MPa - 密封腔温度：-20℃~100℃ - 密封腔介质：清水、油类或一般弱腐蚀性液体 - 线速度：不大于10m/s - 轴（或轴套）外径：10~80mm。 2. 引用标准 本标准引用了以下标准： - GB/T1804 - GB1184 - GB6556 - GB10444 - JB4236 - ZBJ22 002 - ZBJ22 004 - ZBJ22 006 - ZB J22 017 - JB/JQ9012 - JB/JQ9013 3. 技术要求 3.1 橡胶波纹管机械密封的结构型式应符合GB6556的规定，或按用户使用条件设计。 3.2 橡胶波纹管机械密封应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。 3.3 材料技术要求： - 材料代号应符合GB6556的有关规定。 - 橡胶物理机械性能：邵氏硬度A65±5°，其余符合ZBJ22002的规定。 - 其他材料应符合有关标准或技术文件的规定。 3.4 主要零件技术要求： - 密封环的密封端面平面度为0.0009mm，硬质和软质材料密封环的密封端面粗糙度R值分别为0.2μm和0.4μm。 - 密封环与辅助密封圈接触的端面平行度按GB1184中的9级公差要求。 - 密封环与辅助密封圈接触的外圆（或内孔）的垂直度按GB1184中的9级公差要求。 - 密封环与辅助密封圈接触部位的表面粗糙度R值为3.2μm。 - 密封环与辅助密封圈接触的外圆（或内孔）的尺寸公差带为h8（或H8）。 - 石墨环、橡胶波纹管及组装密封环要做水压试验（或气密性试验）。试验压力为工作压力的1.25倍，持续10分钟不应有破裂、渗漏现象。 - 氮化硅、氧化铝陶瓷密封环应符合JB/JQ9012和JB/JQ9013的规定。 - 碳石墨密封环应符合ZBJ22017的规定。 - 弹簧的技术要求应符合ZBJ22004规定。 - O形橡胶圈的技术要求应符合ZBJ22002规定。 3.5 性能要求： - 泄漏量：轴（或轴套）外径大于50mm时，泄漏量不大于5mL/h；轴（或轴套）外径不大于50mm时，泄漏量不大于3mL/h。 - 磨损量：磨损量的大小要满足机械密封使用期的要求。通常以清水为介质进行试验，运转100h，任一密封环磨损量均不大于0.03mm。 - 使用期：使用期不少于4000h，条件苛刻时不受此限。 4. 试验与检验方法 4.1 新产品必须接JB4236进行型式试验，定型产品出厂前，应按JB4236进行出厂试验。 4.2 对要求作气密性试验的橡胶波纹管机械密封，应按气密性试验的方法进行。 4.3 密封环的密封端面平面度用I级平面平晶和单色光源干涉法测量。 4.4 密封环的表面粗糙度用粗糙度测量仪或样块比较法检查。 4.5 橡胶件的表面质量用肉眼或五倍放大镜检查。 4.6 橡胶的硬度用邵尔硬度计检查。 4.7 其他技术要求的检查按有关标准规定的方法进行。 5. 检验规则 5.1 出厂检验项目应包括胶料硬度、尺寸及形位公差、平面度等项目。
