【机械行业标准(JB)】 金属缠绕垫用聚四氟乙烯生料带 技术条件

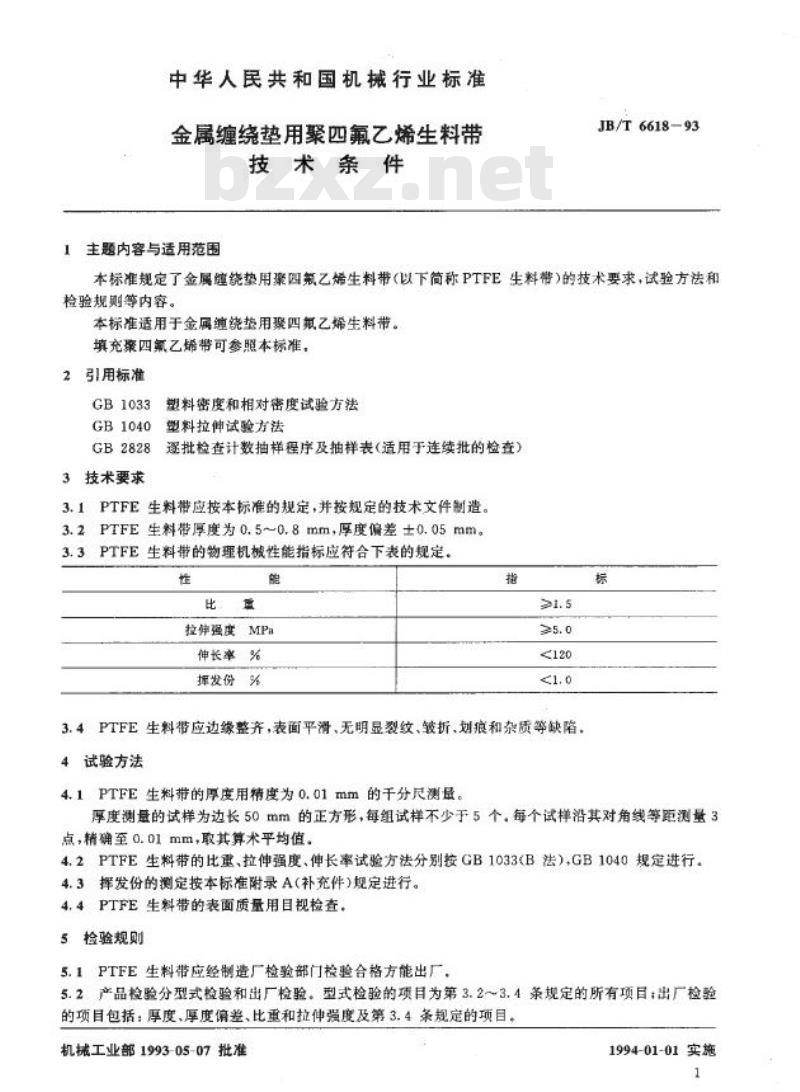

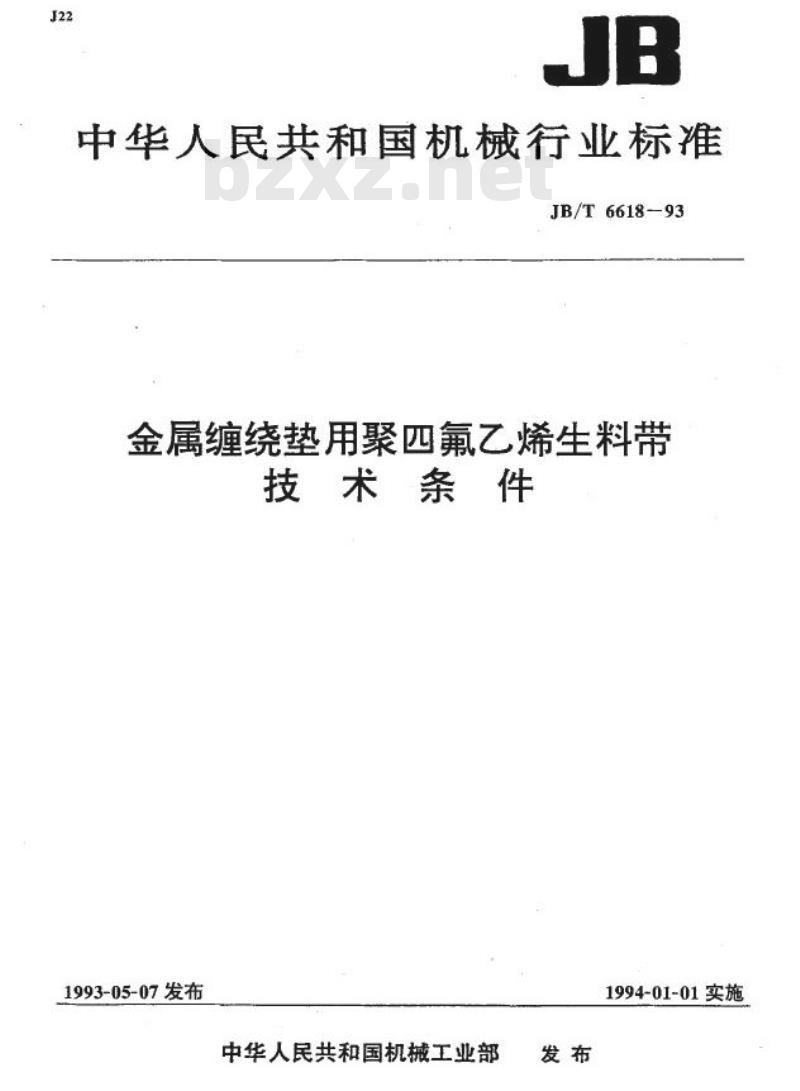

中华人民共和国机械行业标准 JB/T 6618-93 金属缠绕垫用聚四氟乙烯生料带技术条件 1993-05-07发布 1994-01-01实施 1. 范围 本标准规定了金属缠绕垫用聚四氟乙烯生料带（以下简称PTFE生料带）的技术要求、试验方法和检验规则等内容。本标准适用于金属缠绕垫用聚四氟乙烯生料带。填充聚四氟乙烯带可参照本标准。 2. 引用标准 - GB1033 - GB1040 - GB2828 3. 技术要求 3.1 PTFE生料带应按本标准的规定，并按规定的技术文件制造。 3.2 PTFE生料带厚度为0.5~0.8mm，厚度偏差±0.05mm。 3.3 PTFE生料带的物理机械性能应符合下表的规定。 - 拉伸强度：>1.5 MPa - 伸长率：>5.0% - 挥发份：<1.0% 3.4 PTFE生料带应边缘整齐，表面平滑，无明显裂纹、皱折、划痕、杂质等缺陷。 4. 试验方法 4.1 PTFE生料带的厚度用精度为0.01mm的干分尺测量，测量时每组试样不少于5个，测量三点，取算术平均值。 4.2 PTFE生料带的比重、拉伸强度、伸长率试验方法分别按GB1033（B法）、GB1040规定进行。 4.3 挥发份的测定按本标准附录A（补充件）规定进行。 4.4 PTFE生料带的表面质量通过目视检查。 5. 检验规则 5.1 PTFE生料带应经制造厂检验部门检验合格后方能出厂。 5.2 产品检验分为型式检验和出厂检验。型式检验的项目为第3.2～3.4条规定的所有项目；出厂检验的项目包括厚度、厚度偏差、比重、拉伸强度及第3.4条规定的项目。 5.3 有下列情况时，应进行型式检验：试验新产品；产品转型；正式生产后在结构、材料、工艺上有较大变动；正常生产中间隔一季度。 5.4 PTFE生料带的抽样方法为在仓库中随机抽取。 5.5 PTFE生料带以千克为单位产品，50kg为一批，不足50kg亦为一批。抽样时，从单位产品中取出足够测试用量的样品作为单位产品的代表。 5.6 PTFE生料带厚度、物理机械性能按GB2828中规定的一次抽样方案执行，合格质量水平AQL值为10；第3.4条采用全检。 6. 标志、包装、运输及贮存 6.1 PTFE生料带的包装箱上应注明： - 产品名称 - 制造厂名 - 产品型号或标记 - 毛重、净重 - 制造日期或生产批号 6.2 PTFE生料带的包装应保证其在贮存和运输过程中不致损坏或遗失。包装箱内应附有装箱单和合格证，标明：产品名称、商标、制造厂名、产品规格型号、产品数量、生产日期、批号、标准号、检验员姓名或代号。 6.3 运输及贮存 6.3.1 PTFE生料带在运输过程中必须防止雨淋、灰尘。 6.3.2 PTFE生料带应贮存在清洁、干燥的仓库内。 附录A PTFE生料带挥发份测定方法（补充件） A1. 测定方法：通过试样的质量减少来确定生料带中加工助剂的残留量。 A2. 仪器和设备： - 马福炉 - 电热恒温干燥箱 - 分析天平（感量0.1mg） - 干燥器 - 增埚 A3. 试验步骤： A3.1 取约0.5g试样，放入增埚中，送入50±5℃的干燥箱中烘30min，取出冷却至室温。 A3.2 精确称量干燥后的试样。 A3.3 把试样放入增埚中，送入马福炉中，在300±5℃下加热1小时。 A3.4 取出试样，在空气中冷却3～5分钟，再放入干燥器中冷却至室温，称量。 A4. 结果与计算 A4.1 挥发份按式(A1)计算： 挥发份(%) = [(G1 - G2) / G1] * 100 其中，G1为50±5℃下干燥后的试样质量，G2为300±5℃加热1小时后的试样质量。 A4.2 试验结果精确至两位小数，取两个平行测定的算术平均值。
