【机械行业标准(JB)】 阀门用柔性石墨填料环 技术条件

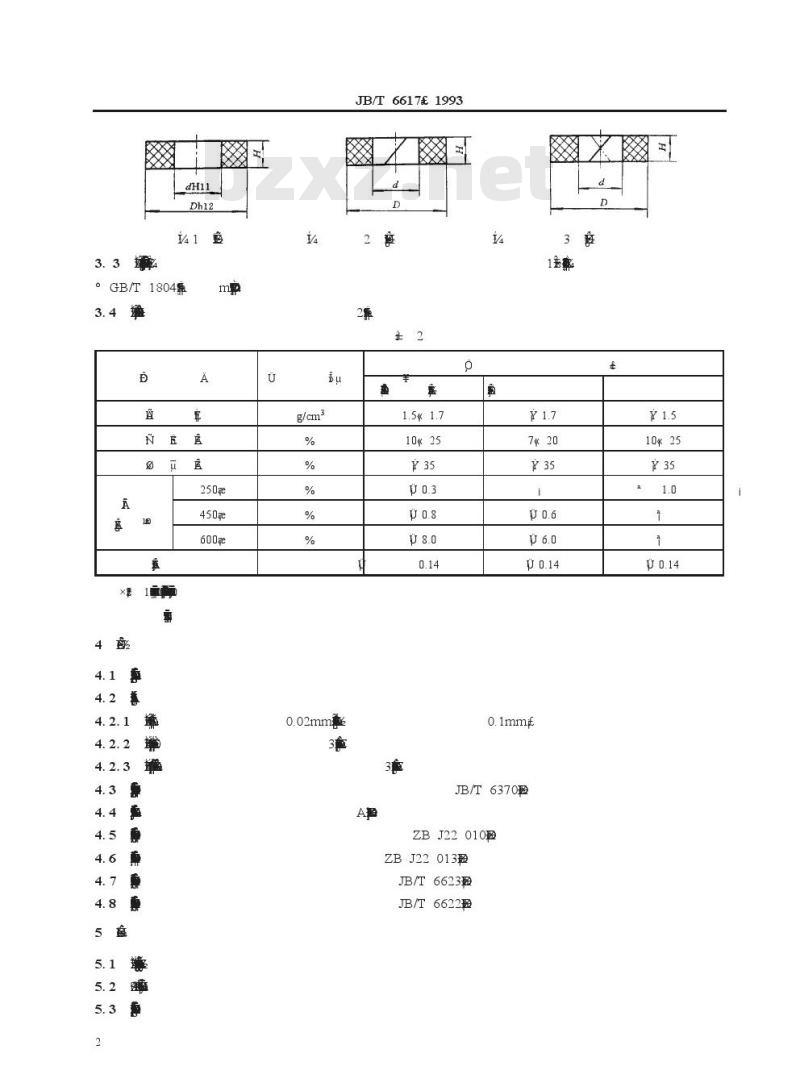

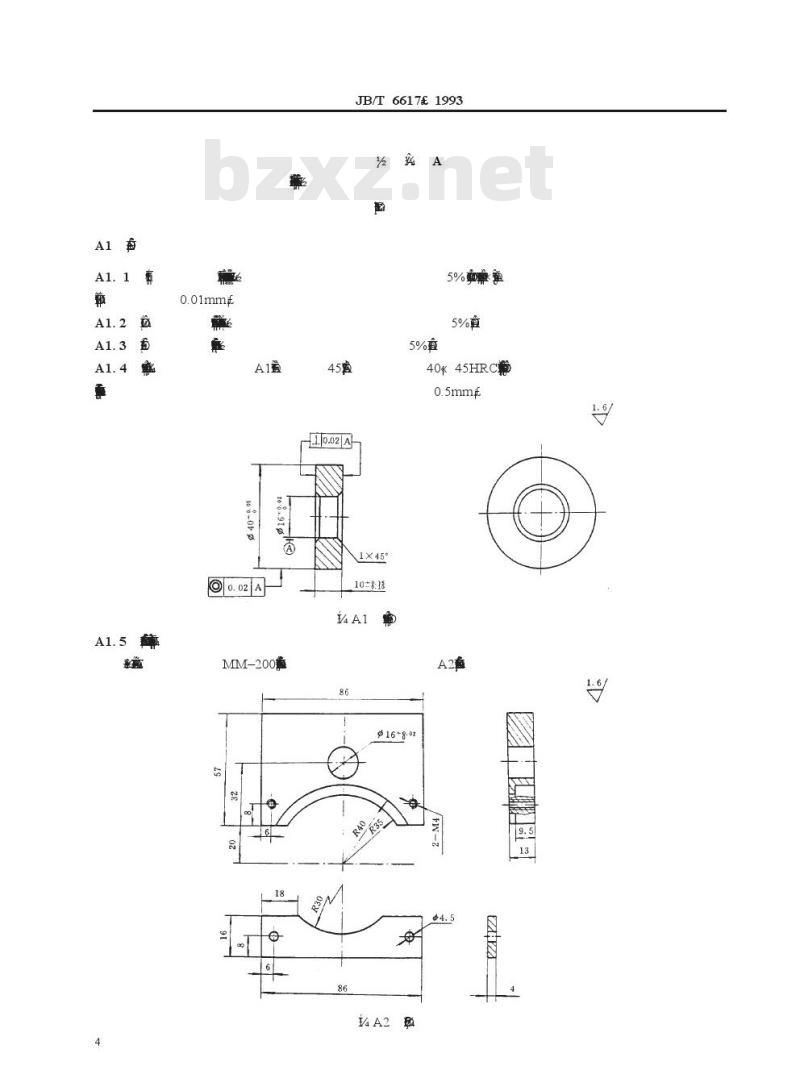

中华人民共和国机械行业标准 JB/T 6617-1993 橡胶波纹管机械密封技术条件 1993-05-07发布 1994-01-01实施 1. 范围 本标准规定了橡胶波纹管机械密封的技术要求以及性能、试验、安装和使用等要求。适用于各种离心泵及类似旋转式机械用橡胶波纹管机械密封，工作条件为： - 密封腔压力：0~0.8MPa - 密封腔温度：-20℃~100℃ - 密封腔介质：清水、油类或一般弱腐蚀性液体 - 线速度：不大于10m/s - 轴（或轴套）外径：10~80mm。 2. 引用标准 本标准引用了以下标准： - GB/T1804 - GB2829 - JB/T6623 - JB/T6622 - JB/T6370 - ZBJ22010 - ZBJ22013 3. 技术要求 3.1 橡胶波纹管机械密封的结构型式应符合GB6556的规定，或根据用户使用条件设计。 3.2 材料要求： - 橡胶物理机械性能：邵氏硬度A65±5°。 - 其他材料应符合相关标准或技术文件要求。 3.3 密封环技术要求： - 密封端面平面度为0.0009mm，硬质材料密封端面粗糙度为0.2μm，软质材料密封端面粗糙度为0.4μm。 - 密封环与辅助密封圈接触部位的表面粗糙度为3.2μm，尺寸公差带为h8或H8。 3.4 性能要求： - 泄漏量：轴（或轴套）外径大于50mm时，泄漏量不大于5mL/h；外径不大于50mm时，泄漏量不大于3mL/h。 - 磨损量：通常以清水为介质进行试验，运转100小时，密封环磨损量不大于0.03mm。 - 使用期：使用期不少于4000小时，条件苛刻时不受此限。 4. 试验与检验方法 4.1 新产品必须进行型式试验，定型产品出厂前应进行出厂试验。 4.2 对要求作气密性试验的机械密封，按规定方法进行测试。 4.3 密封端面的平面度和表面粗糙度应使用精密仪器测量。 4.4 橡胶件的表面质量应通过肉眼或放大镜检查。 5. 检验规则 5.1 出厂检验项目应包括胶料硬度、尺寸、形位公差、平面度等。 5.2 出厂检验结果应符合本标准的规定，确保产品质量。 6. 包装与运输 6.1 橡胶波纹管机械密封应进行适当包装，确保运输过程中不受损。 6.2 产品应存放在干燥、清洁的环境中，避免受潮和污染。
