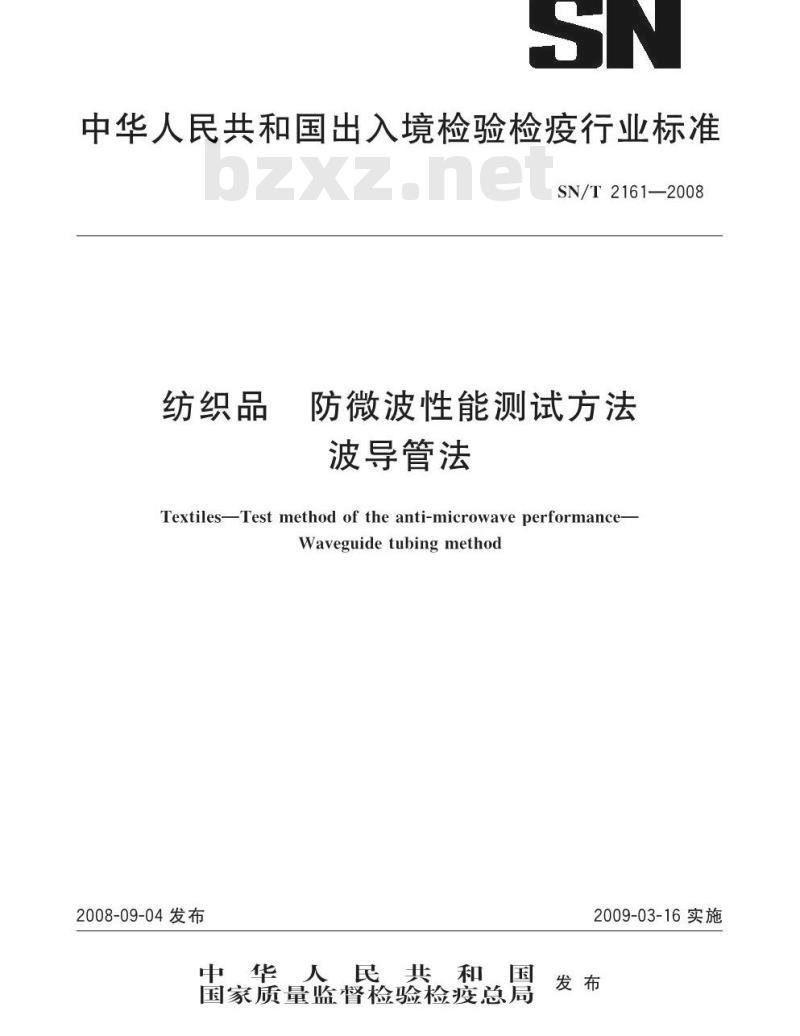

【商检行业标准(SN)】 纺织品防微波性能测试方法 波导管法

中华人民共和国出入境检验检疫行业标准SN/T2161—2008
纺织品
防微波性能测试方法
波导管法
Textiles-Test method of the anti-microwave performanceWaveguidetubingmethod
2008-09-04发布
中华人民共和国
国家质量监督检验检疫总局
2009-03-16实施

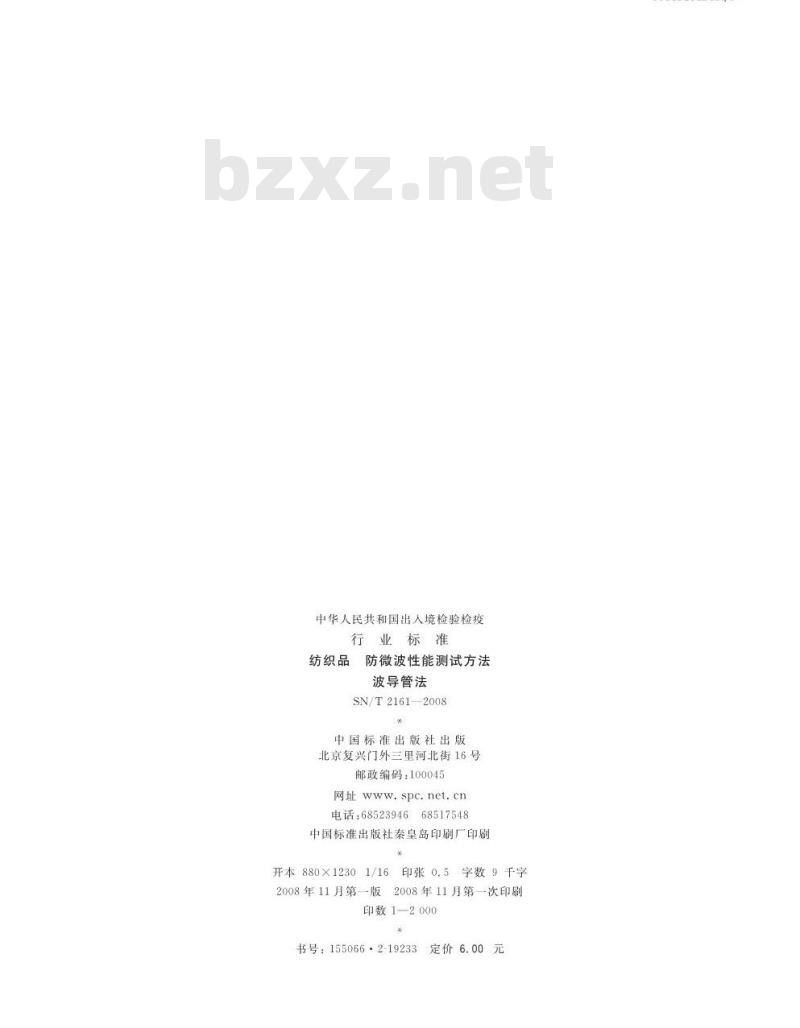

中华人民共和国出人境检验检疫行业标准
品防微波性能测试方法
纺织品
波导管法
SN/T2161—2008
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷*
开本880×12301/16
2008年11月第一版
印张0.5
字数9千字
2008年11月第一次印刷
印数1—2000
书号：155066·2-19233定价6.00元
-TTKAONYKAca-

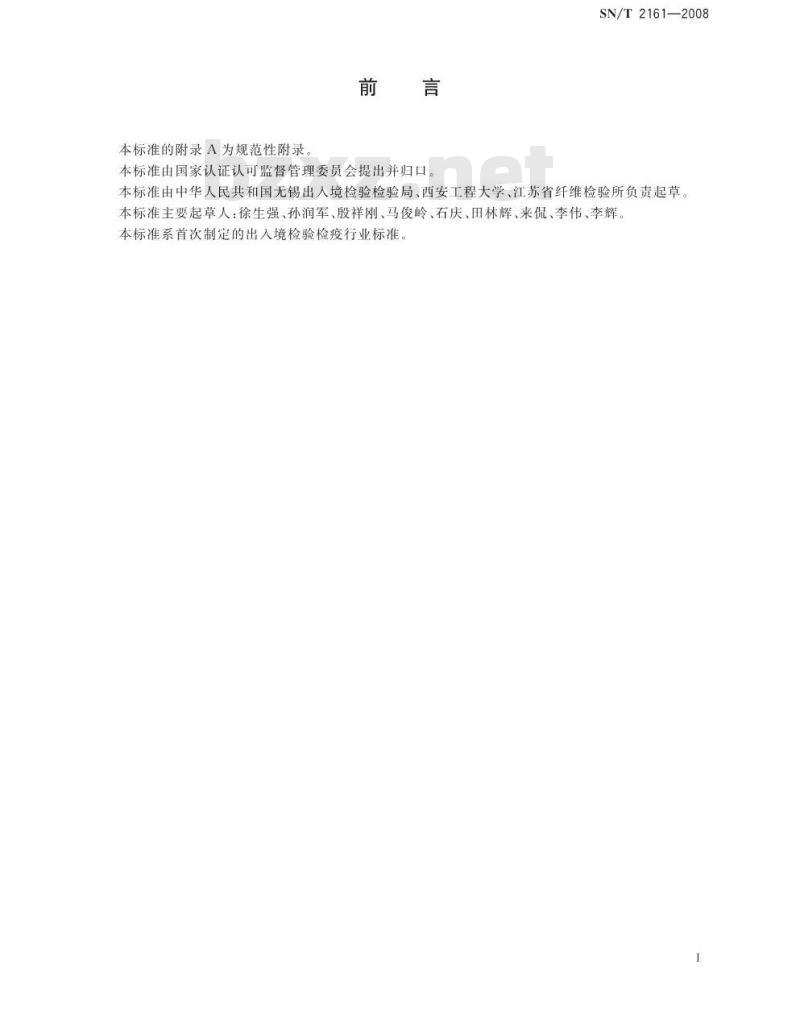

本标准的附录A为规范性附录。
本标准由国家认证认可监督管理委员会提出并归口。SN/T2161—2008
本标准由中华人民共和国无锡出入境检验检验局、西安工程大学、江苏省纤维检验所负责起草。本标准主要起草人：徐生强、孙润军、殷祥刚、马俊岭、石庆、田林辉、来侃、李伟、李辉。本标准系首次制定的出入境检验检疫行业标准纺织品防微波性能测试方法
波导管法
HKANiKAca
SN/T2161—2008

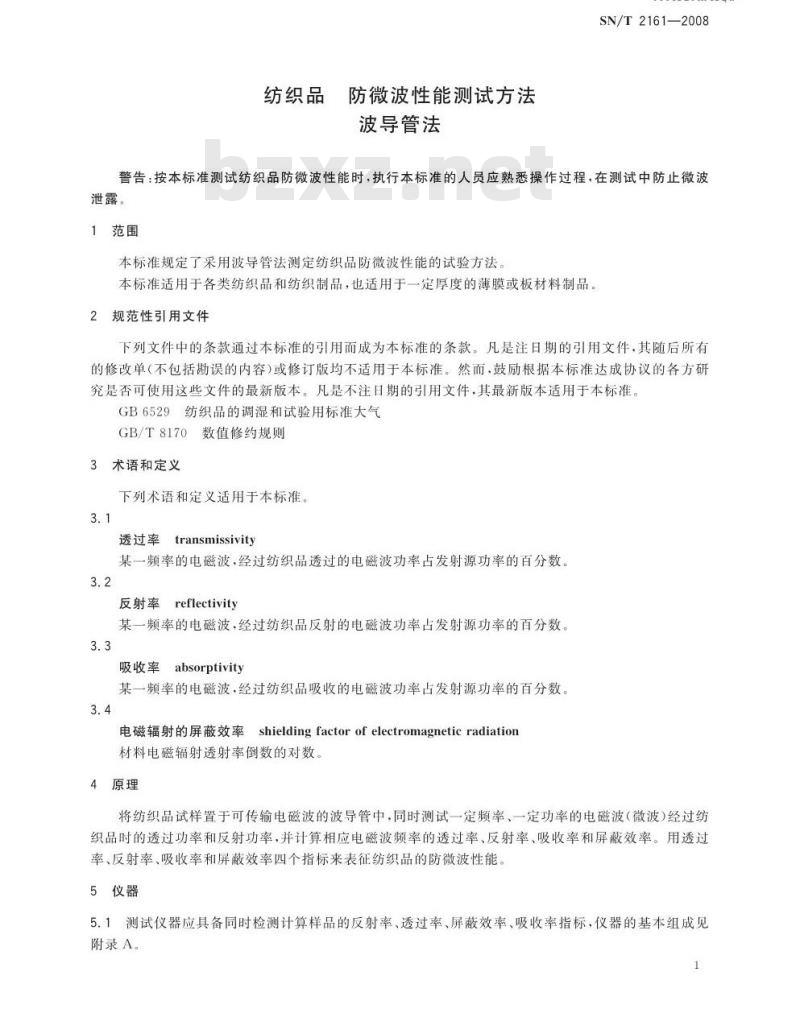

警告：按本标准测试纺织品防微波性能时，执行本标准的人员应熟悉操作过程，在测试中防止微波泄露。
1范围
本标准规定了采用波导管法测定纺织品防微波性能的试验方法。本标准适用于各类纺织品和纺织制品，也适用于一定厚度的薄膜或板材料制品。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这此文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB6529纺织品的调湿和试验用标准大气GB/T8170数值修约规则
3术语和定义
下列术语和定义适用于本标准。3.1
透过率transmissivity
某一频率的电磁波，经过纺织品透过的电磁波功率占发射源功率的百分数。3.2
反射率reflectivity
某一频率的电磁波，经过纺织品反射的电磁波功率占发射源功率的百分数。3.3
吸收率absorptivity
某一频率的电磁波，经过纺织品吸收的电磁波功率占发射源功率的百分数。3.4
电磁辐射的屏蔽效率shieldingfactorofelectromagneticradiation材料电磁辐射透射率倒数的对数。4原理
将纺织品试样置于可传输电磁波的波导管中，同时测试一定频率、一定功率的电磁波（微波）经过纺织品时的透过功率和反射功率，并计算相应电磁波频率的透过率、反射率、吸收率和屏蔽效率。用透过率、反射率、吸收率和屏蔽效率四个指标来表征纺织品的防微波性能。5仪器
5.1测试仪器应具备同时检测计算样品的反射率、透过率、屏蔽效率、吸收率指标，仪器的基本组成见附录A。
SN/T2161—2008

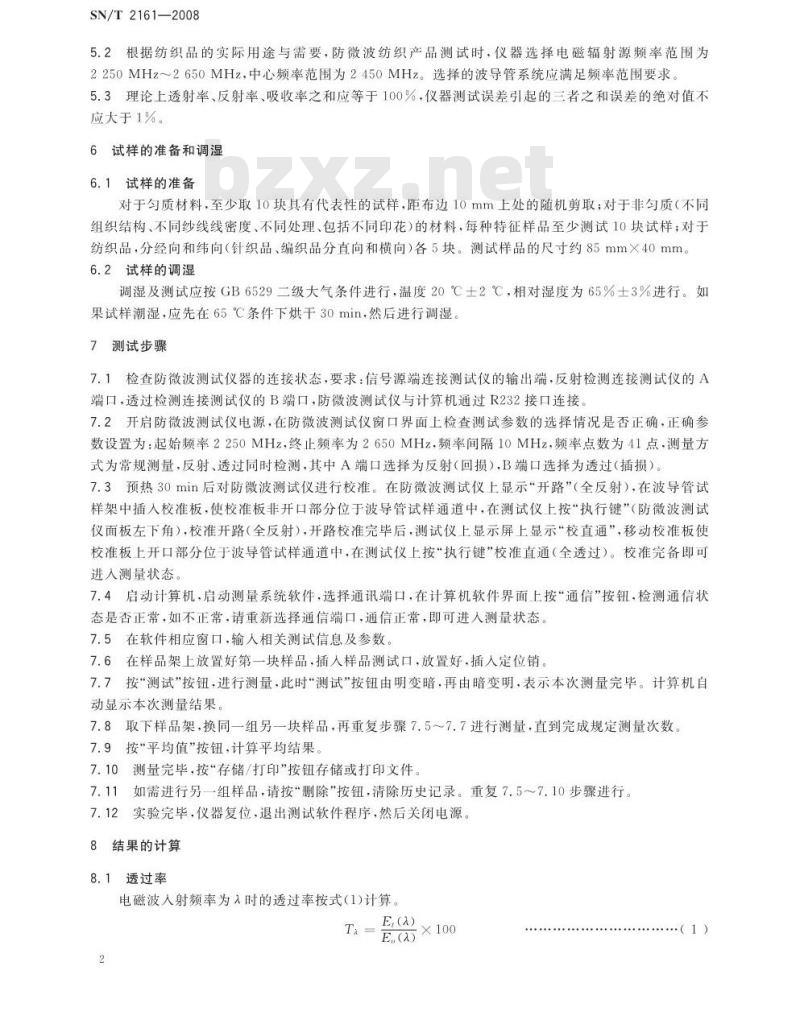

5.2根据纺织品的实际用途与需要，防微波纺织产品测试时，仪器选择电磁辐射源频率范围为2250MHz~2650MHz.中心频率范围为2450MHz。选择的波导管系统应满足频率范围要求。5.3理论上透射率、反射率、吸收率之和应等于100%，仪器测试误差引起的三者之和误差的绝对值不应大于1%。
6试样的准备和调湿
6.1试样的准备
对于勾质材料，至少取10块具有代表性的试样，距布边10mm上处的随机剪取；对于非勾质（不同组织结构、不同纱线线密度、不同处理、包括不同印花）的材料，每种特征样品至少测试10块试样；对于纺织品，分经向和纬向（针织品、编织品分直向和横向）各5块。测试样品的尺寸约85mm×40mm，6.2试样的调湿
调湿及测试应按GB6529二级大气条件进行，温度20℃士2℃，相对湿度为65%士3%进行。如果试样潮湿，应先在65℃条件下烘干30min，然后进行调湿。7测试步骤
7.1检查防微波测试仪器的连接状态，要求：信号源端连接测试仪的输出端，反射检测连接测试仪的A端编口，透过检测连接测试仪的B端口，防微波测试仪与计算机通过R232接口连接7.2开启防微波测试仪电源，在防微波测试仪窗口界面上检查测试参数的选择情况是否正确，正确参数设置为：起始频率2250MHz，终止频率为2650MHz.频率间隔10MHz，频率点数为41点.测量方式为常规测量，反射、透过同时检测，其中A端口选择为反射（回损），B端口选择为透过（插损）。7.3预热30min后对防微波测试仪进行校准。在防微波测试仪上显示“开路”（全反射），在波导管试样架中插入校准板，使校准板非开口部分位于波导管试样通道中，在测试仪上按“执行键”（防微波测试仪面板左下角），校准开路（全反射），开路校准完毕后，测试仪上显示屏上显示“校直通”，移动校准板使校准板上开口部分位于波导管试样通道中，在测试仪上按“执行键”校准直通（全透过）。校准完备即可进入测量状态。
7.4启动计算机，启动测量系统软件，选择通讯端口，在计算机软件界面上按“通信”按钮，检测通信状态是否正常，如不正常，请重新选择通信端口，通信正常，即可进入测量状态。7.5在软件相应窗口，输人相关测试信息及参数。7.6在样品架上放置好第一块样品，插人样品测试口，放置好，插人定位销。7.7按“测试”按钮，进行测量，此时“测试”按钮由明变暗，再由暗变明，表示本次测量完毕。计算机自动显示本次测量结果。
7.8取下样品架，换同一组另一块样品，再重复步骤7.5～7.7进行测量，直到完成规定测量次数。7.9按“平均值”按钮，计算平均结果7.10测量完毕，按“存储/打印”按钮存储或打印文件。7.11如需进行另一组样品，请按“删除”按钮，清除历史记录。重复7.5～7.10步骤进行。7.12实验完毕，仪器复位，退出测试软件程序，然后关闭电源，8结果的计算
8.1透过率
电磁波入射频率为入时的透过率按式（1）计算TA=量
（1）
式中：
T——透过率，%；
E，（入）——电磁波发射源的强度，W/m2；E,(a)
透过测试样品的电磁波强度，W/m2。8.2反射率
电磁波入射频率为入时的反射率按式（2)计算。R
式中：
R反射率，%；
测试样品反射的电磁波强度，W/m。8.3吸收率
电磁波入射频率为入时的吸收率按式（3)计算。X100
Ax=100-Rx—T
式中：
Ax——吸收率，%。
8.4屏蔽效率
电磁波人射频率为入时的屏蔽效率按式（4)计算T
Sx=—10 lg
式中：
Sx屏蔽效率，dB。
8.5结果的修约
-TTKAONTKAca-
SN/T2161—2008
·（2)
.（3)
（4）
计算每一样品的透射率、反射率、吸收率和屏蔽效率的平均值和标准差，结果按GB/T8170修约规则修约到小数点后两位。
试验报告
试验报告应包括以下内容：
试验是按本标准进行的；
样品的代号或特征描述：
测试频率：
测试方向；
样品的透射率、反射率、吸收率、屏蔽效率和标准差：试验人员和试验日期。
SN/T 2161—2008
附录A
（规范性附录）
纺织品防微波性能测试仪
【信少输
出端口
救据处理及
分析系统
防微波测试仪，频率范围2250MHz～2650MHz.A为反射输人端口，B为透过输入端口：2Www.bzxZ.net
信号输出发射器；
信号精密衰减器；
4—波导管.具有反射检测传感器；5
样品测试窗口；
透射信号检测传感器
纺织品防微波性能测试仪
