JB/T 5553-2006 行程开关 JB/T5553-2006

标准内容标准内容

部分标准内容:

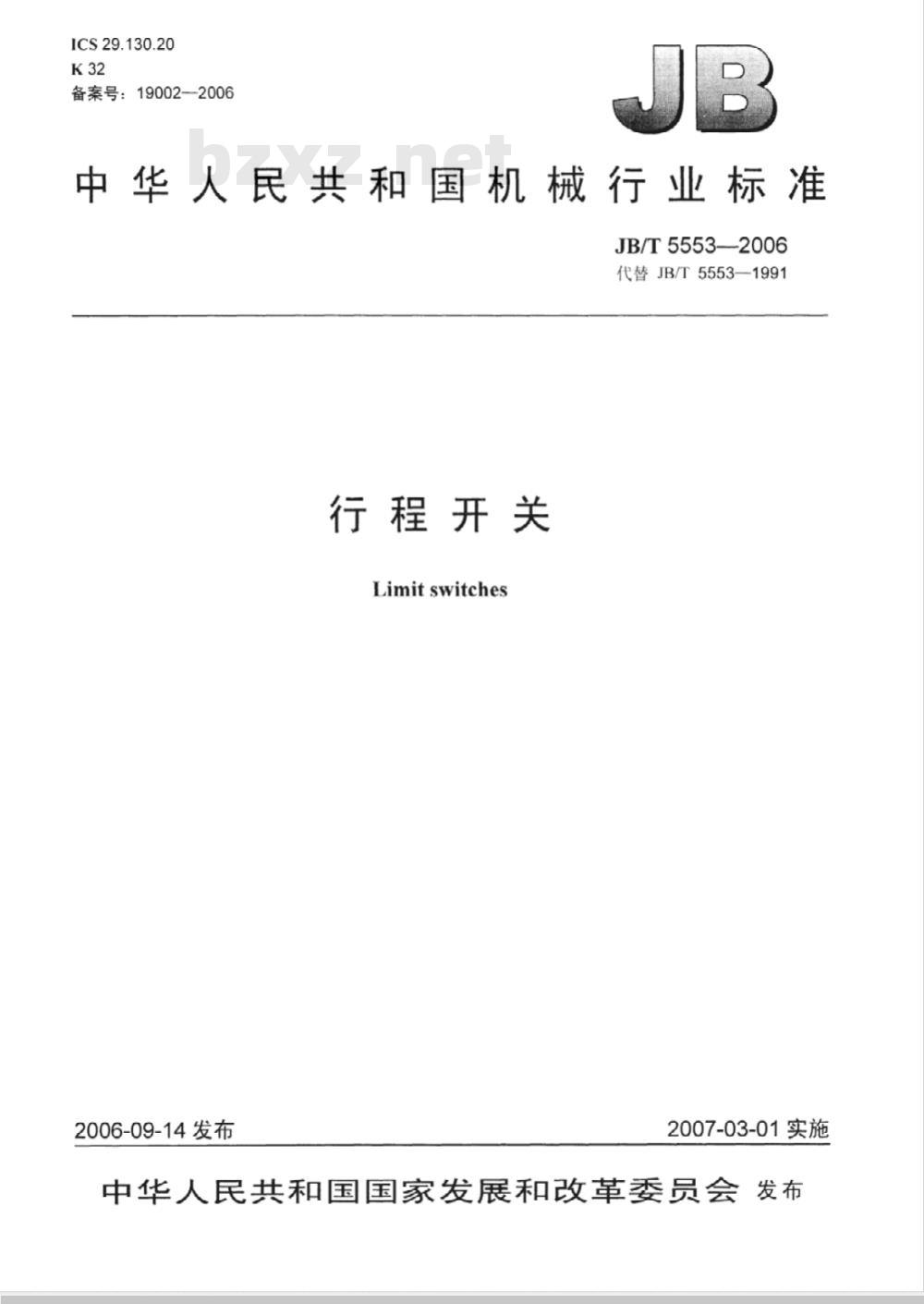

ICS29.130.20
备案号:19002—2006
中华人民共和国机械行业标准
JB/T5553—2006
代替JB/T5553—1991
行程开关
Limit switches
2006-09-14发布
2007-03-01实施

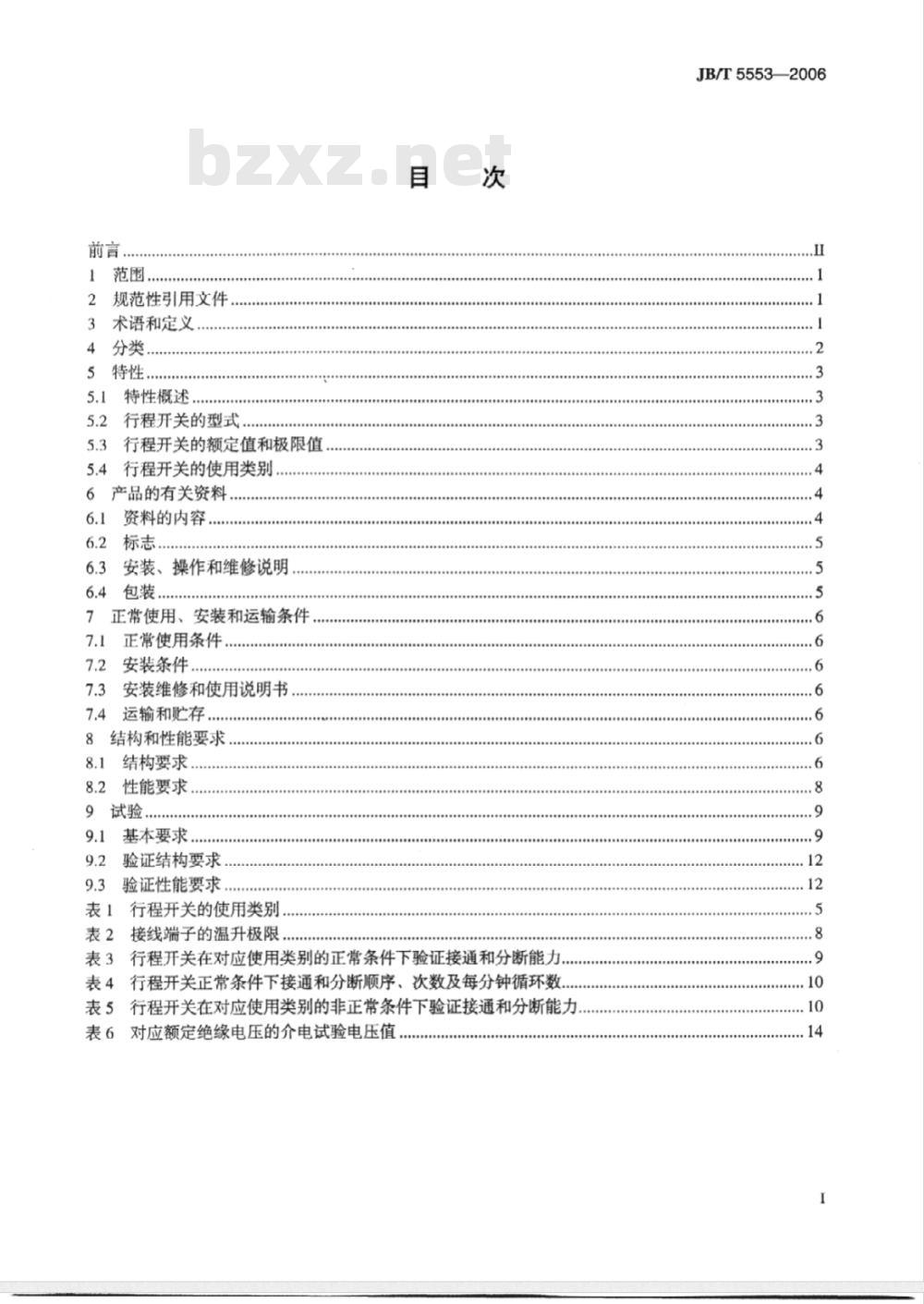

中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
3术语和定义
4分类
5特性..
特性概述,
行程开关的型式,
行程开关的额定值和极限值
5.4行程开关的使用类别
6产品的有关资料
资料的内容。
安装、操作和维修说明
6.4包装.
7正常使用、安装和运输条件
7.1正常使用条件
安装条件.
安装维修和使用说明书
7.4运输和贮存.
8结构和性能要求
8.1结构要求.
性能要求,
9试验,
基本要求.
验证结构要求
验证性能要求,
表1行程开关的使用类别
表2接线端子的温升极限
表3行程开关在对应使用类别的正常条件下验证接通和分断能力,表4行程开关正常条件下接通和分断顺序、次数及每分钟循环数..表5行程开关在对应使用类别的非正常条件下验证接通和分断能力表6对应额定绝缘电压的介电试验电压值JB/T5553—2006
JB/T5553-2006

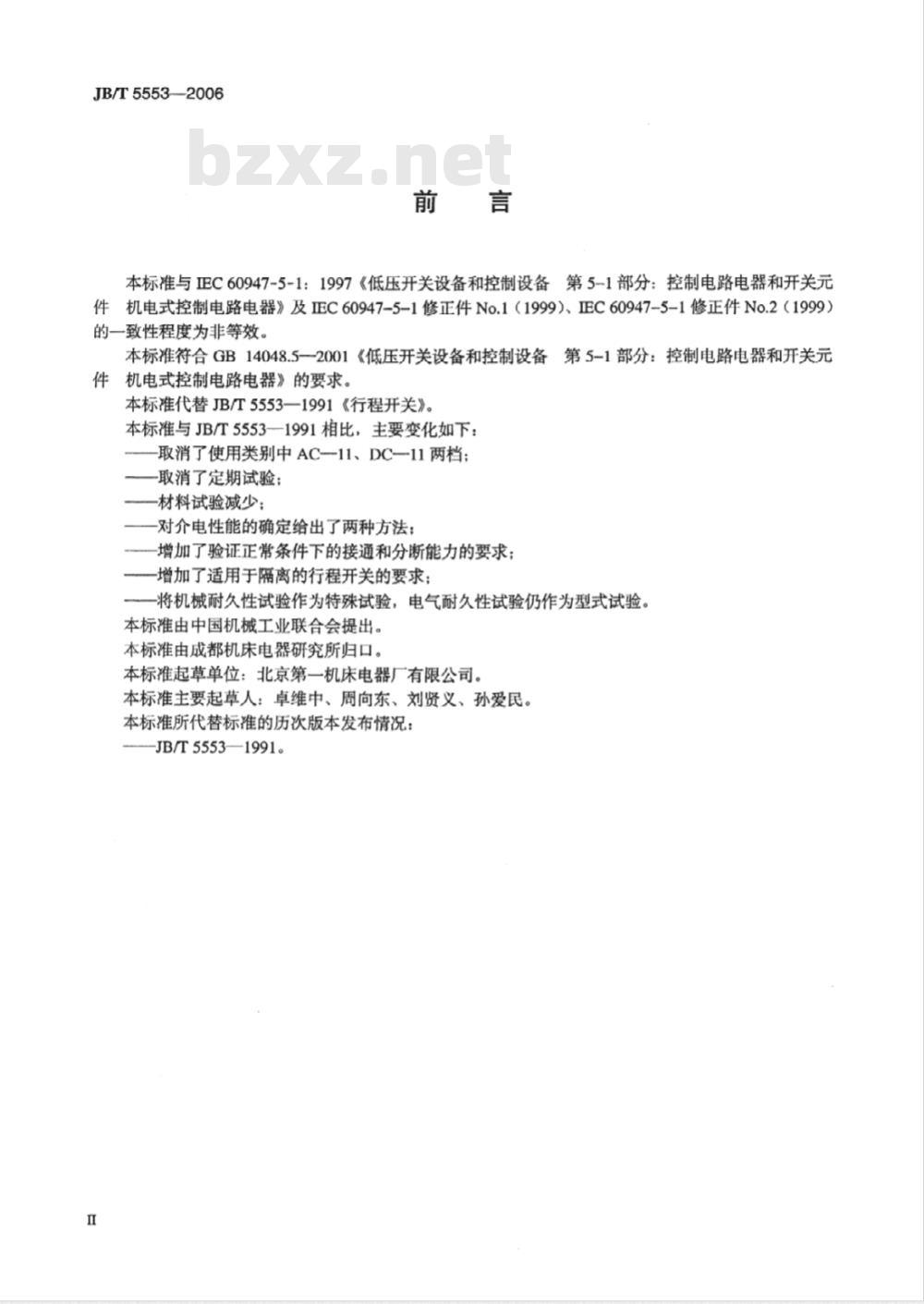

本标准与EC60947-5-1:1997《低压开关设备和控制设备第5-1部分:控制电路电器和开关元件
机电式控制电路电器》及EC60947-5-1修正件No.1(1999)、IEC60947-5-1修正件No.2(1999)的一致性程度为非等效。
本标准符合GB14048.5一2001《低压开关设备和控制设备第5-1部分:控制电路电器和开关元机电式控制电路电器》的要求。件
本标准代替JB/T5553—1991《行程开关》。本标准与JB/T5553一1991相比,主要变化如下:-取消了使用类别中AC11、DC—11两档;-取消了定期试验;
材料试验减少;
一对介电性能的确定给出了两种方法;增加了验证正常条件下的接通和分断能力的要求:一增加了适用于隔离的行程开关的要求:一将机械耐久性试验作为特殊试验,电气耐久性试验仍作为型式试验。本标准由中国机械工业联合会提出。本标准由成都机床电器研究所归口。本标准起草单位:北京第一机床电器厂有限公司。本标准主要起草人:卓维中、周向东、刘贤义、孙爱民。本标准所代替标准的历次版本发布情况:JB/T5553—1991。

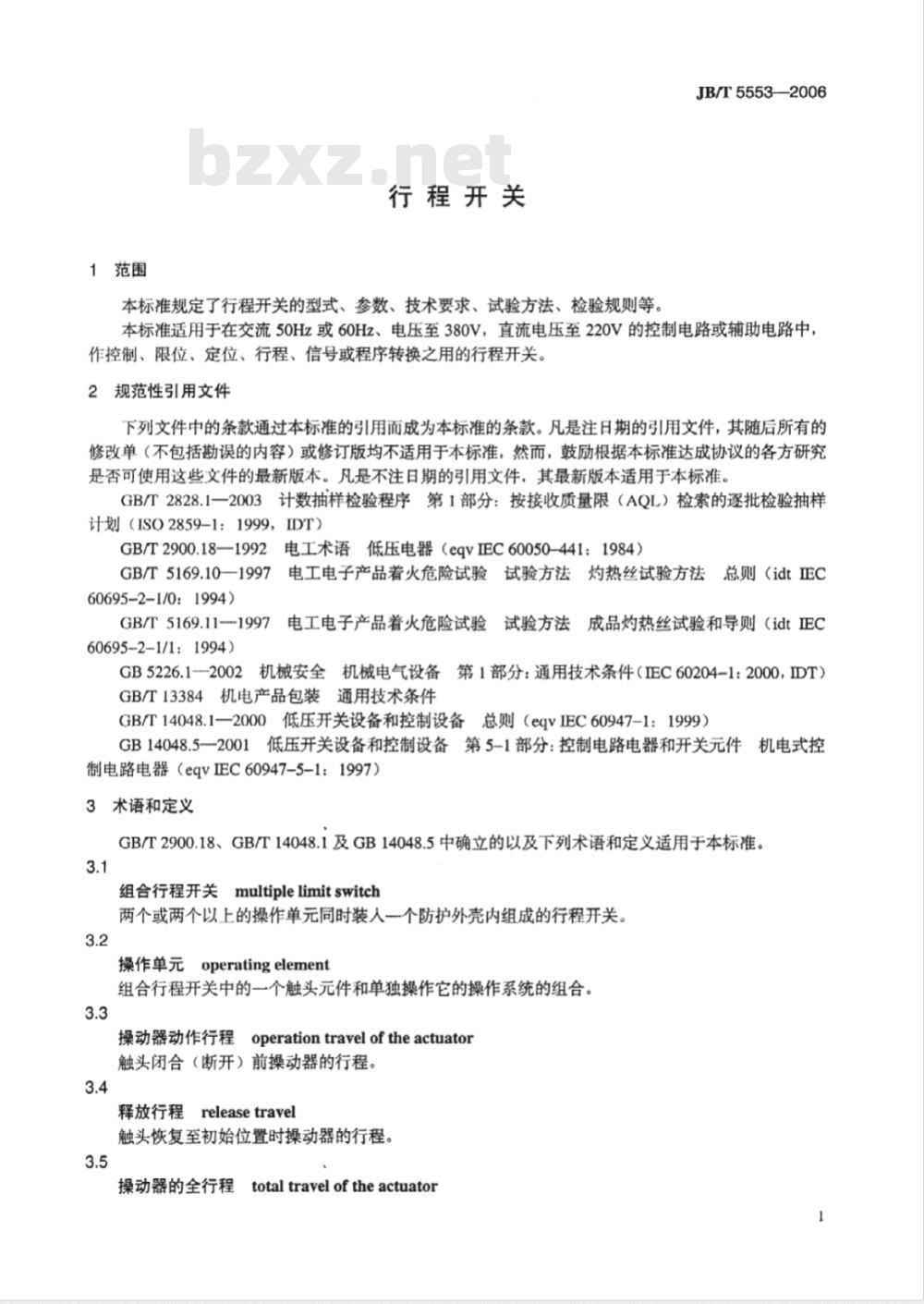

1范围
行程开关
本标准规定了行程开关的型式、参数、技术要求、试验方法、检验规则等。JB/T5553—2006
本标准适用于在交流50Hz或60Hz、电压至380V,直流电压至220V的控制电路或辅助电路中,作控制、限位、定位、行程、信号或程序转换之用的行程开关。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T2828.1一2003计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划(ISO2859-1:1999,IDT)GB/T2900.18-1992电工术语低压电器(eqvIEC60050-441:1984)GB/T5169.10—1997电
电工电子产品着火危险试验试验方法灼热丝试验方法总则(idt正C60695-2-1/0:1994)
GB/T5169.111997电工电子产品着火危险试验试验方法成品灼热丝试验和导则(idtEC60695-2-1/1:1994)
GB5226.12002机械安全机械电气设备第1部分:通用技术条件(正EC60204-1:2000,IDT)GB/T13384机电产品包装通用技术条件GB/T14048.1—2000低压开关设备和控制设备总则(eqvIEC60947-1:1999)GB14048.5一2001低压开关设备和控制设备第5-1部分:控制电路电器和开关元件机电式控制电路电器(eqvEC60947-5-1:1997)3术语和定义
GB/T2900.18、GB/T14048.1及GB14048.5中确立的以及下列术语和定义适用于本标准。3.1
组合行程开关multiplelimitswitch两个或两个以上的操作单元同时装人一个防护外壳内组成的行程开关。3.2
操作单元operatingelement
组合行程开关中的一个触头元件和单独操作它的操作系统的组合。3.3
操动器动作行程operationtraveloftheactuator触头闭合(断开)前操动器的行程。3.4
释放行程releasetravel
触头恢复至初始位置时操动器的行程。3.5
totaltraveloftheactuator
操动器的全行程

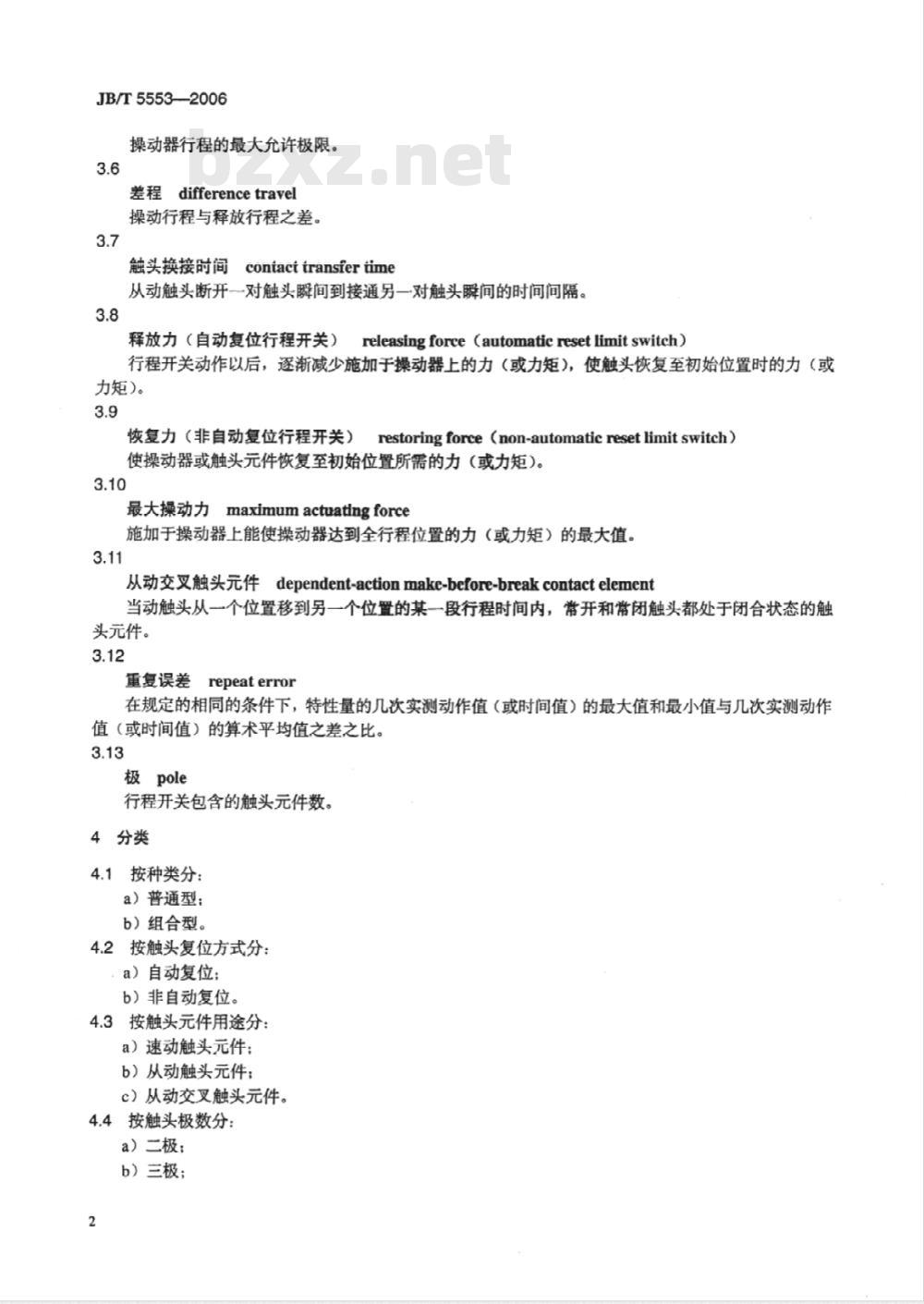

JB/T5553-2006
操动器行程的最大允许极限。
差程differencetravel
操动行程与释放行程之差。
触头换接时间contacttransiertime从动触头断开一对触头瞬间到接通另一对触头瞬间的时间间隔。3.8
释放力(自动复位行程开关)releasingforce(automaticresetlimitswitch)行程开关动作以后,逐渐减少施加于操动器上的力(或力矩),使触头恢复至初始位置时的力(或力矩)。
恢复力(非自动复位行程开关)restoringforce(non-automaticresetlimitswitch)使操动器或触头元件恢复至初始位置所需的力(或力矩)。3.10
最大操动力maximumactuatingforce施加于操动器上能使操动器达到全行程位置的力(或力矩)的最大值。3.11
从动交叉触头元件dependent-actionmake-before-breakcontactelemcnt当动触头从一个位置移到另一个位置的某一段行程时间内,常开和常闭触头都处于闭合状态的触头元件。
重复误差
repeaterror
在规定的相同的条件下,特性量的几次实测动作值(或时间值)的最大值和最小值与几次实测动作值(或时间值)的算术平均值之差之比。3.13
极pole
行程开关包含的触头元件数。
4分类
4.1按种类分:
a)普通型:
b)组合型。
4.2按触头复位方式分:
a)自动复位;
b)非自动复位。
4.3按触头元件用途分:
a)速动触头元件;
b)从动触头元件:
c)从动交叉触头元件。
4.4按触头极数分:
a)二极;
b)三极;
c)四极。
4.5按保护方式分:
a)开启式;
b)防护式。
4.6按操动器型式分:
a)直动柱塞型;
b)直动滚动型;
c)滚动转臂型;
d)滚动叉型;
e)可调滚轮转臂型;
f)万向型:
g)侧压滚轮型;
h)正压滚轮型;
i)可调金属摆杆式:
j)弹性摆杆式。
5特性
5.1特性概述
行程开关的特性应用下列项目表示:行程开关的型式(见5.2);
行程开关的额定值和极限值(见5.3):行程开关的使用类别(见5.4):-正常负载特性和非正常负载特性(见5.3.4);短路特性(见5.3.5)。
5.1.1行程开关的操作
行程开关的主要用途是通断表1指定的各种使用类别的负载。5.1.1.1正常使用条件
JB/T5553-2006
行程开关的正常使用条件是指按表1的使用类别和表3规定的闭合、保持和断开电路。5.1.1.2非正常使用条件
非正常使用条件是指电磁铁虽然已被激磁,但磁路不能闭合的情况,见表5。行程开关应能分断该使用条件下的电流。5.2行程开关的型式
5.2.1电流种类
交流或直流。
5.2.2操作条件
5.2.2.1操作方式
机械操作。
5.2.2.2控制方式
非自动。
5.3行程开关的额定值和极限值
行程开关的额定值应按5.3.1~5.3.4规定。5.3.1行程开关额定电压
行程开关额定电压规定以下几种:3
JB/T5553—2006
5.3.1.1额定工作电压(U。)
GB14048.5—2001中4.3.1.1适用,并补充下列内容:对于三相电路,额定电压U。用线电压有效值表示。注1:行程开关可用若干额定工作电压和额定工作电流的组合来完成。因此,对于用于较低的工作电压时(例如低于交流或直流100V),建议征询制造厂的意见。注2:本标准涉及的行程开关一般不推荐用于很低的电压;而且也不适合这样的用途。因此,对于用于较低的工作电压时(例如低于交流或直流100V),建议征询制造厂的意见。5.3.1.2额定绝缘电压(U)
行程开关的额定绝缘电压是一个与介电试验电压和爬电距离有关的电压值。在任何情况下,最大的额定工作电压值不应超过额定绝缘电压值。若行程开关没有明确规定额定绝缘电压,则规定的工作电压的最高值被认为是额定绝缘电压值。5.3.1.3额定冲击耐受电压(Ump)在规定的条件下,行程开关能够承受而不击穿的具有规定形状和极性的冲击电压峰值。该值与电气间隙有关。
行程开关的额定冲击耐受电压等于或大于其所处的电路中可能产生的瞬态过电压规定值。额定冲击耐受电压优先值见GB/T14048.1一2000中的表12。5.3.2电流
行程开关用下列电流表示其特性。5.3.2.1约定自由空气发热电流(I)GB14048.5—2001中4.3.2.1适用。5.3.2.2约定封闭发热电流(1the)GB14048.5—2001中4.3.2.2适用。5.3.2.3额定工作电流(1)
GB14048.5—2001中4.3.2.3适用。5.3.3额定频率
GB14048.52001中4.3.3适用。
5.3.4正常和非正常的负载特性
5.3.4.1正常条件下的额定接通和分断能力及其特性行程开关应能满足表3规定的使用类别和额定操作电压的要求。5.3.4.2非正常条件下的接通和分断能力行程开关应符合表5中规定使用类别的要求。注:非正常条件是指当电磁铁不动作,而行程开关必须分断“接通电流”的状态。5.3.5短路特性
额定限制短路电流GB14048.52001中4.3.6.1适用。5.4行程开关的使用类别
表1中规定的使用类别认为是标准的使用类别,其他型式的使用类别应以制造厂和用户协议为准,但是制造厂的样本或标准中给出的信息可构成协议。6产品的有关资料
6.1:资料的内容
制造厂应提供下列资料:
识别资料:
a)制造厂厂名或商标;
b)型号或系列号:
c)适用的标准号:
d)合格标记和认证标志(如适用的话)。基本额定值和使用类别资料:
e)额定工作电压(见5.3.1.1):f)行程开关额定工作电压下的使用类别和额定工作电流:g)额定绝缘电压(见5.3.1.2);h)额定冲击耐受电压(见5.3.1.3),如确定的话i)IP等级(见GB/T14048.1一2000中5.1和附录C):j)污染等级(见7.1.3.2):
k)限制短路电流(见8.2.5)。表1行程开关的使用类别
电流种类
6.2标志
6.2.1一般要求
使用类别
AC—12
AC—13
AC—15
DC—13
典型用途
JB/T5553--2006
控制电阻性负载和光电耦合隔离的固态负载控制具有变压器隔离的固态负载控制小型电磁铁负载(≤72VA)控制电磁铁负载(>72VA)
控制电阻负载和光电耦合隔离的固态负载控制电磁铁负载
控制电路中具有经济电阻的电磁铁负载6.1中a)项和b)项的标志应标在行程开关的铭牌上,以便从制造厂获得完整资料。标志应是不易磨灭和易于识别的,并且标志不应标于螺钉及可转动的垫圈上。如果位置许可,也可将c)项~k)项的参数标在铭牌上,或标在行程开关上,或包含在制造厂的出版文件中。6.2.2接线端子的识别和标志
GB/T14048.1—2000中7.1.7.4适用。6.3安装、操作和维修说明
GB/T14048.1-—2000中的5.3适用。6.4包装
6.4.1包装盒(内包装)
包装盒标志应包括以下内容:
a)制造厂厂名或商标;
b)行程开关名称、型号和出厂年月:c)额定绝缘电压或额定工作电压。6.4.2包装箱(外包装)Www.bzxZ.net
行程开关包装箱应紧固,并且具有防潮、防尘能力,适合运输要求。箱内应有装箱单、使用说明书。每箱毛重应不超过50kg。包装箱外壁应有明显而持久的标志,其内容包括:a)制造厂厂名、地址或商标;
b)产品名称和型号:
c)产品数量;
d)包装箱的“长X宽×高”及毛重;5
JB/T5553—2006
e)收货单位名称和地址;
f)标志“易碎物品”、“怕雨”、“向上”、“包装年月”等字样或标志。其他要求还应符合GB/T13384中有关规定。7正常使用、安装和运输条件
7.1正常使用条件
7.1.1周围空气温度
周围空气温度不超过+十40℃,且其24h内平均温度值不超过+35℃。周围空气温度的下限为-5℃。
对不具有外壳的行程开关,周围空气温度是指存在其周围的空气温度。对具有外壳的行程开关,周围空气温度是指外壳周围的空气温度。注:对于使用在周围空气温度高于+40℃或低于-5℃的行程开关应根据有关产品标准或根据制造厂和用户的协议进行设计和使用。制造厂样本中给出的数据可以代替上述协议。7.1.2海拨
行程开关安装地点的海拔不超过2000m。注:对于海拔高于2000m的行程开关,制造厂和用户应根据协议设计和使用。7.1.3大气条件
7.1.3.1湿度
最高温度为十40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度。例如十20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊措施。7.1.3.2污染等级
除非制造厂另有规定,行程开关的污染等级规定为污染等级3。7.2安装条件
7.2.1安装类别
行程开关的安装类别为“安装类别I”。7.2.2安装尺寸
行程开关的外形及安装尺寸应符合产品标准或经规定程序批准的产品图样,并按制造厂使用说明书安装。
安装方式
行程开关可采用螺钉固定安装。7.3安装维修和使用说明书
行程开关生产厂应向用户提供介绍产品主要性能参数的使用说明书。说明书中还应规定行程开关在运行、操作过程中和发生故障后的安装、使用、操作和维修的要求及其他注意事项。7.4运输和贮存
如果行程开关的运输和贮存条件不同于7.1的规定,制造厂和用户应达成一个特殊协议。除非另有规定,下列温度范围适宜运输贮存:-25℃~+55℃之间,短时间内可达+70℃。8结构和性能要求
8.1结构要求
行程开关应设计成耐受安装和正常使用时所产生的应力,并满足有关试验的要求。8.1.1材料
行程开关绝缘材料部件应具有耐非正常热的性能和通过着火危险试验。行程开关绝缘材料的验证试验可按下列适当的方式进行:6
a)在行程开关上:
b)在行程开关的部件上:
c)在具有适当横截面积的相同材料的试品上。JB/T5553—2006
如果具有相同截面积的同一种材料已满足9.2.1规定的试验要求,则可不必重复进行该项试验8.1.2电气间隙和爬电距离
对制造厂已规定额定冲击耐受电压值Uimp的行程开关,电气间隙和爬电距离的最小值见GB14048.5一2001中7.1.3的规定。
对制造厂没有规定额定冲击耐受电压值Uimp的行程开关,电气间隙和爬电距离的最小值见GB14048.5—2001附录D。
8.1.3操动力(或力矩)
行程开关操动器所需的力(或力矩)应与指定用途相结合,应考虑操动器的尺寸、外壳或安装的环境条件以及其指定用途。
最小操动力(或力矩)应足够大以防止意外操作,例如:用于外壳防护等级IP×5或IP×6的行程开关,当行程开关外壳进行试验时,不应受喷水冲击而动作。最小操动力(或力矩)在具体产品标准中规定。8.1.4接线端子
8.1.4.1接线端子结构要求
GB/T14048.1—2000中7.1.7.1适用。8.1.4.2接线端子连接导线的能力GB/T14048.1—2000中7.1.72适用。8.1.4.3接线端子的连接
GB/T14048.1—2000中7.1.7.3适用。8.1.4.4接线端子的识别和标志
GB/T14048.1-—2000中7.1.7.4适用。8.1.5保护性接地
具有金属外壳的行程开关应具有保护性接地接线端子并符合GB/T14048.1一2000中7.1.9的规定。8.1.6适用于隔离的行程开关的条件适用于隔离的行程开关应是人力操作且具有肯定断开操作(见GB14048.5一2001中附录K),在断开位置上应符合隔离功能要求(见GB14048.5—2001中7.1.6)。当行程开关触头元件处于断开位置时,为避免误操作,应有能够防止适用于隔离的行程开关动作的措施。
8.1.7具有整体连接电缆的行程开关的要求见GB14048.5—2001中附录G。
8.1.8零部件质量
行程开关的黑色金属部件,均应有可靠的防锈保护。行程开关的金属部件,不应有裂缝、气泡及镀层脱落及严重划伤现象。塑料零件表面应光滑,不应有夹生、开裂、气泡、麻点及严重划伤现象。8.1.9装配质量
行程开关的连接螺钉应紧固,无松动现象。操动器系统应动作灵活可靠,不应有卡住现象。8.1.10外壳防护等级
行程开关的外壳防护等级对于开启式的行程开关一般为IP40,对于使用在机床上的防护式行程开关应符合GB5226.1的规定。
JB/T5553—2006
8.1.11耐湿性能
行程开关应能承受高温温度十40℃,试验周期六昼夜的交变湿热试验。8.2性能要求
以下要求适用于新的行程开关。8.2.1操动性能和操动参数
8.2.1.1操动行程开关,触头能可靠闭合和断开,不得有卡住、阻塞及操动不灵活现象。8.2.1.2速动式行程开关的触头换接时间应不超过40ms。8.2.1.3直动式行程开关的动作位置重复误差应按下列数值选取:0.1mm,0.05mm,0.03mm,0.01mm0.005mm。
8.2.1.4行程开关的接触电阻应不大于200m2。8.2.1.5行程开关的操动参数(如操动力(或力矩)、恢复力(或力矩)、释放力、动作行程、超行程、差程、释放行程、操动器全行程、触头开距等)应在产品标准或在制造厂的产品图样中规定。8.2.2温升
在规定的试验条件下,行程开关的极限温升应不超过表2的规定。表2接线端子的温升极限
接线端子材料
裸黄铜
铜(或黄铜)镀锡
铜(或黄铜)镀银或镀镍
其他金属
温升极限“°
在实际使用中外接导体不应显著小于GB/T14048.12000中表9和表10规定的导体,否则会促使接线端子和行程开关内部部件温升较高,并导致行程开关损坏。为此在未得到制造厂同意的情况下不应采用这种导体。b温升极限是按使用经验或寿命试验来确定,但不应超过65K。。产品标准对不同的试验条件和小尺寸器件可以规定不同的温升值,但不应超过本表规定的10K。8.2.3介电性能
如果制造厂已规定了额定冲击耐受电压值(Uimp),则GB14048.5一2001中7.2.3的要求适用,行程开关应通过GB/T14048.1一2000中8.3.3.4规定的介电试验。如果制造厂未规定额定冲击耐受电压值,则行程开关应通过GB14048.5-2001中8.3.3.4.1、8.3.3.4.2和8.3.3.4.3的规定的介电试验。8.2.4正常和非正常负载条件下的接通和分断能力8.2.4.1接通和分断能力
8.2.4.1.1正常情况下接通和分断能力行程开关应能在表3中规定的使用类别条件下和表4规定的操作次数以及GB14048.5一2001中8.3.3.5.2规定条件下接通和分断电流而无失误。8.2.4.1.2非正常情况下接通和分断能力行程开关应能在表5中规定的使用类别条件下以及表5规定的操作次数接通和分断电流而无失误。8.2.4.2耐久性
GB14048.5—2001中7.2.4.3适用,并补充如下要求:8.2.4.2.1机械耐久性
如有必要,行程开关的机械耐久性可由制造厂规定用特殊试验来验证,验证按GB14048.5一2001中附录C要求进行。
