【机械行业标准(JB)】 电动激振器 第1部分：型式和基本参数

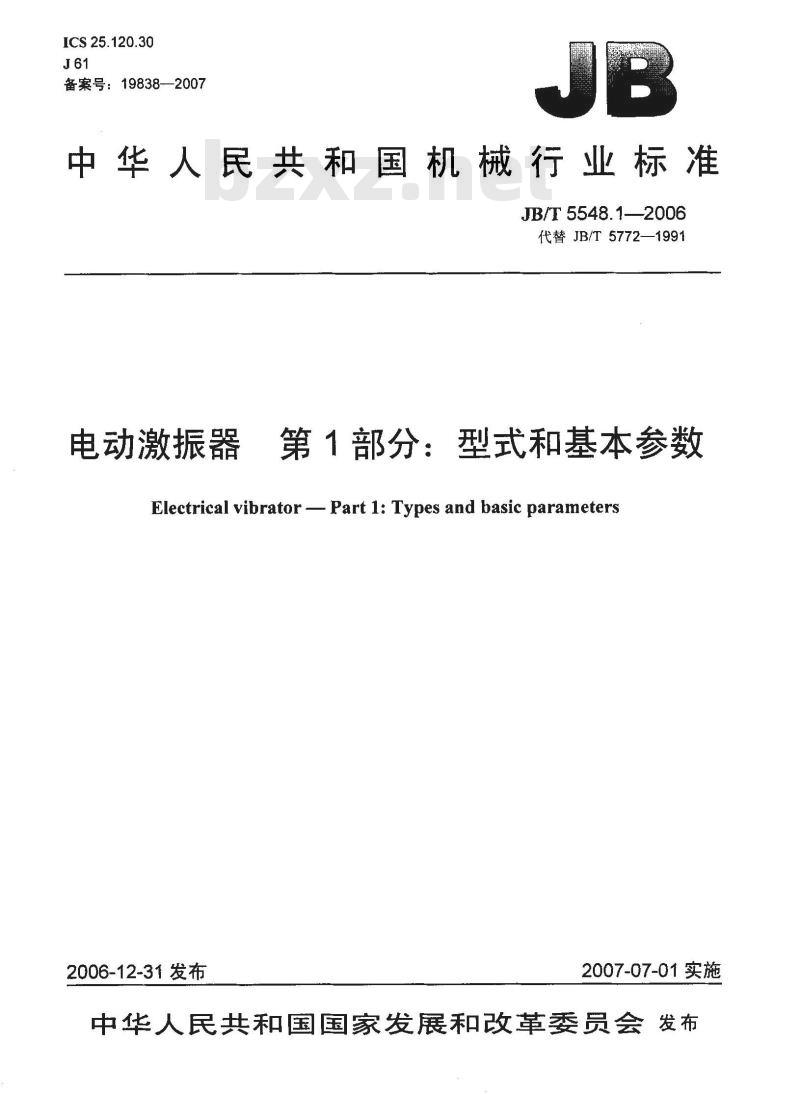

ICS25.120.30
备案号：19838—2007
中华人民共和国机械行业标准
JB/T5548.1—2006
代替JB/T5772—1991
电动激振器
第1部分：型式和基本参数
Electrical vibrator - Part 1: Types and basic parameters2006-12-31发布
2007-07-01实施

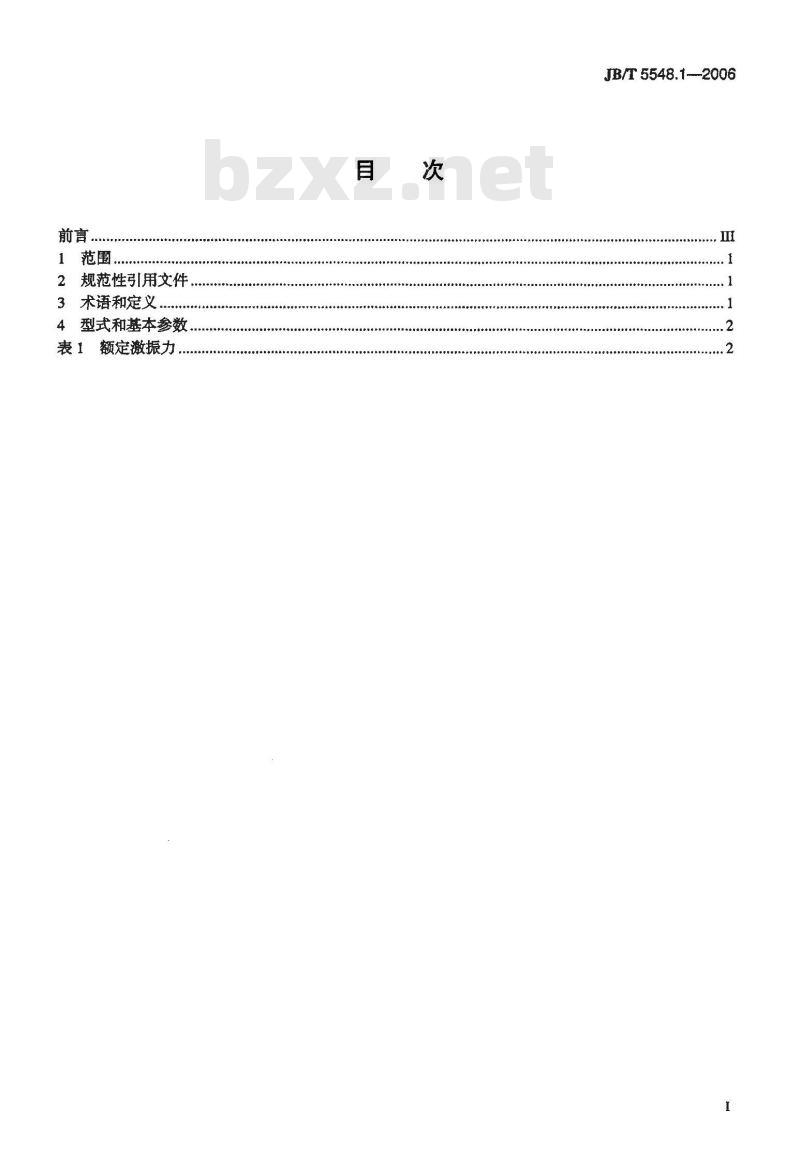

中华人民共和国国家发展和改革委员会发布前言．
范围…
规范性引用文件
3术语和定义.
型式和基本参数
表1额定激振力。
JB/T 5548.1---2006
专营电专配业专业业业心中

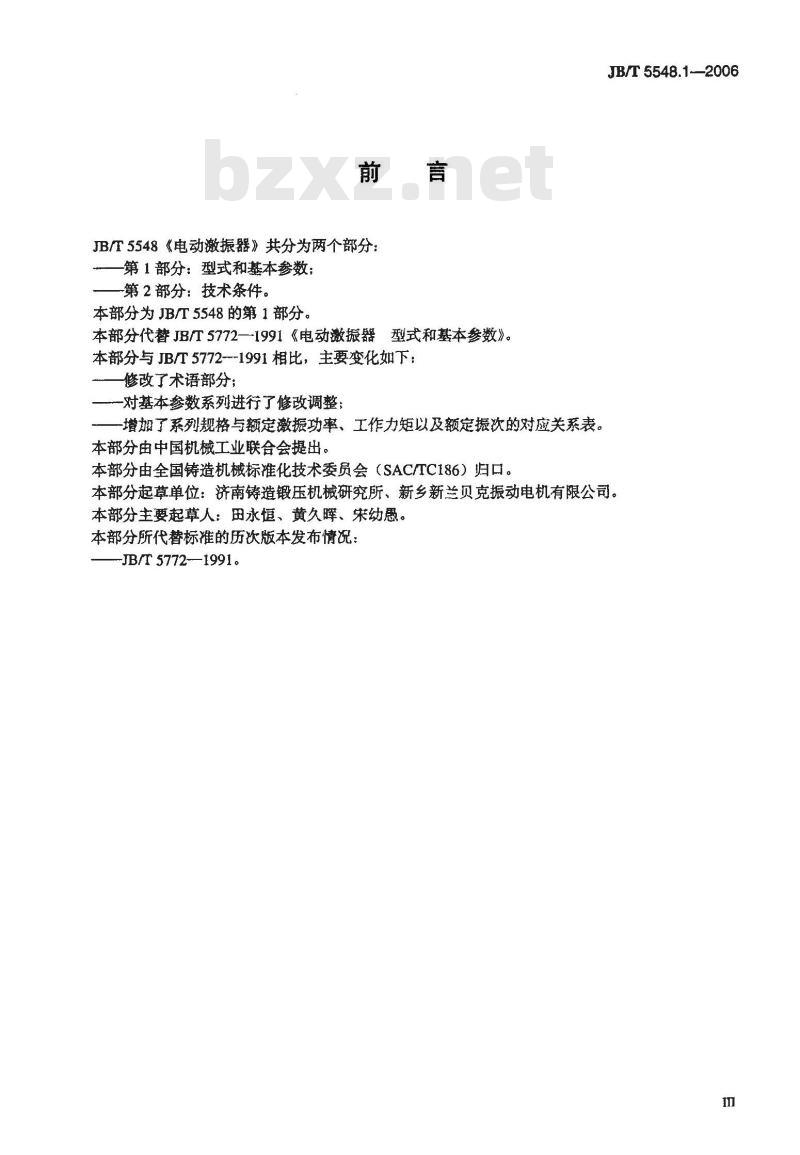

JB/T5548《电动激振器》共分为两个部分：第1部分：型式和基本参数；
一第2部分：技术条件。
本部分为JB/T5548的第1部分。
本部分代替JB/T5772—1991《电动激振器型式和基本参数》。本部分与JB/T5772--1991相比，主要变化如下：修改了术语部分；
———对基本参数系列进行了修改调整：一增期了系列规格与额定激振功率、工作力矩以及额定振次的对应关系表。本部分由中国机械工业联合会提出。本部分由全国铸造机械标准化技术委员会（SAC/TC186）归口。JB/T 5548.1-2006
本部分起草单位：济南铸造锻压机械研究所、新乡新兰贝克振动电机有限公司。本部分主要起草人：田永恒、黄久晖、宋幼愚，本部分所代替标准的历次版本发布情况：-JB/T 5772-—1991。

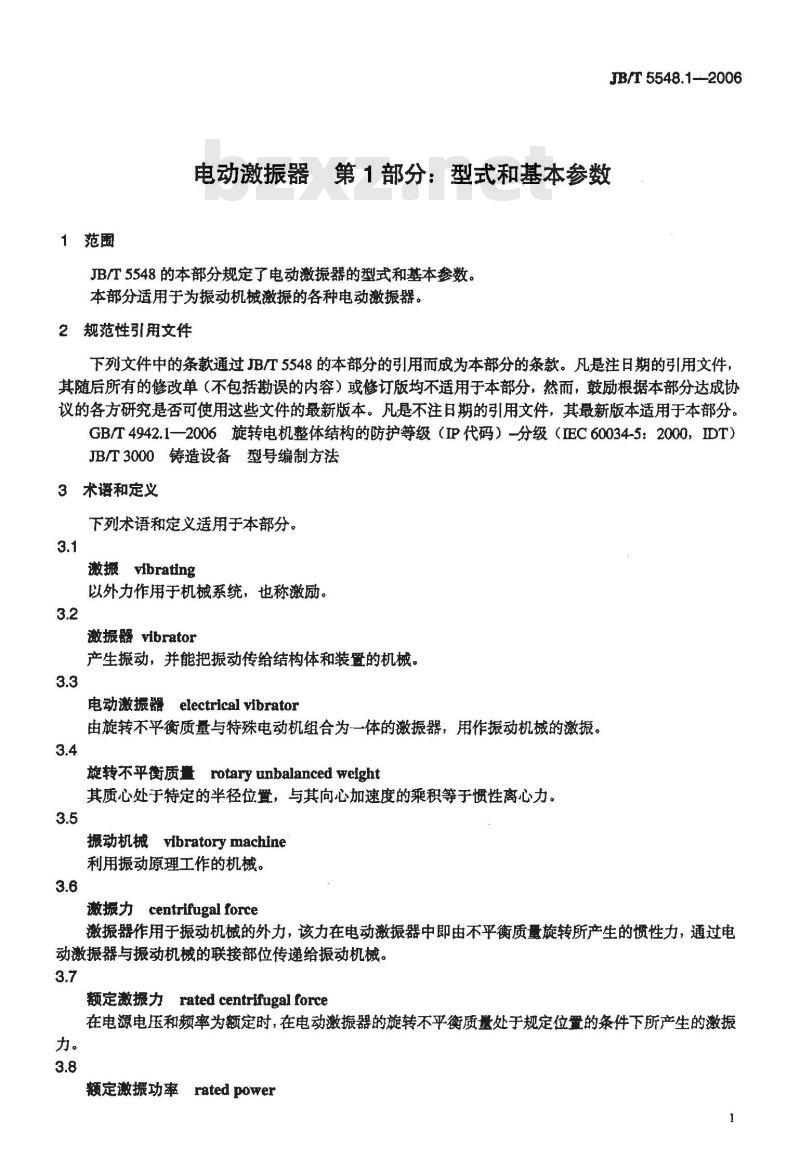

1范围
电动激振器第1部分：型式和基本参数JB/T5548的本部分规定了电动激振器的型式和基本参数。本部分适用于为振动机械激振的各种电动激振器。2规范性引用文件
JB/T5548.1—2006
下列文件中的条款通过JB/T5548的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）一分级（EC60034-5：2000，IDT）JB/T3000铸造设备型号编制方法3术语和定义
下列术语和定义适用于本部分。3.1
激振 vibrating
以外力作用于机械系统，也称激励。3.2
激振器vibrator
产生振动，并能把振动传给结构体和装置的机械。3.3
电动激振器electrical vibrator由旋转不平衡质量与特殊电动机组合为一体的激振器，用作振动机的激振。3.4
旋转不平衡质量 rotary unbalanced weight其质心处于特定的半径位置，与其向心加速度的乘积等于惯性离心力。3.5
振动机械vibratory machine
利用振动原理工作的机械。
激振力centrifugal force
激振器作用于振动机械的外力，该力在电动激振器中即由不平衡质量旋转所产生的惯性力，通过电动激振器与振动机械的联接部位传递给振动机械。3.7
rated centrifugal force
定激振力
在电源电压和频率为额定时，在电动激振器的旋转不平衡质量处于规定位量的条件下所产生的激振力。
额定激振功率rated power
JB/T 5548.1-2006

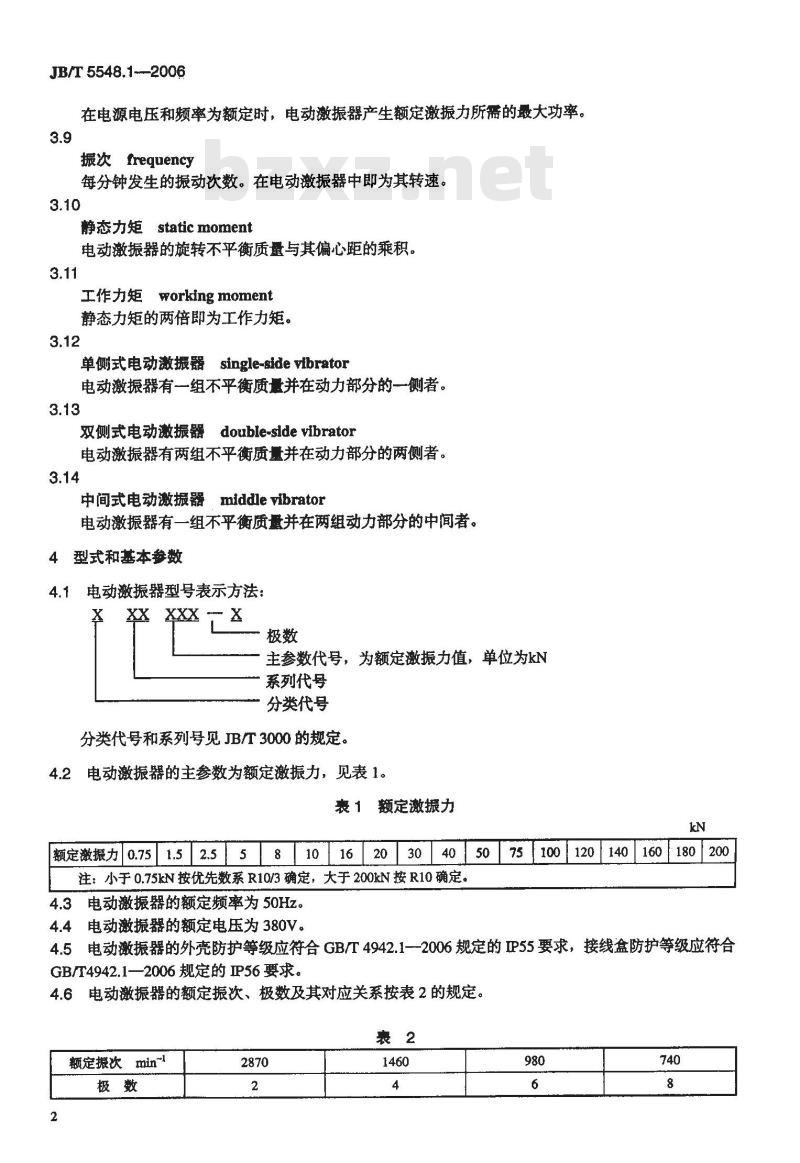

在电源电压和频率为额定时，电动激振器产生额定激振力所需的最大功率。3.9
振次frequency
每分钟发生的振动次数。在电动激振器中即为其转速。3.10
静态力矩
static moment
电动激振器的旋转不平衡质量与其偏心距的乘积。3.11
工作力矩
working moment
静态力矩的两倍即为工作力矩。3.12
单侧式电动激振器single-side vibrator电动激振器有一组不平衡质量并在动力部分的一一侧者。3.13
双侧式电动激振器double-side vibrator电动激振器有两组不平衡质量并在动力部分的两侧者。3.14
中间式电动激振器middlevibrator电动激振器有一组不平衡质量并在两组动力部分的中间者。4型式和基本参数
4.1电动激振器型号表示方法：
XX XXX X
主参数代号，为额定激振力值，单位为kN系列代号
分类代号
分类代号和系列号见JB/T3000的规定。4.2电动激振器的主参数为额定激振力，见表1。表 1额定激振力
100120140160180200
额定激振力0.751.52.558101162075
注：小于0.75kN按优先数系R10/3确定，大于200kN按R10确定。4.3电动激振器的额定频率为50Hz。4.4电动激振器的额定电压为380V。4.5电动激振器的外壳防护等级应符合GB/T4942.1--2006规定的IP55要求，接线盒防护等级应符合GB/T4942.1—2006规定的IP56要求。4.6电动激振器的额定振次、极数及其对应关系按表2的规定。表2
额定振次min~
JB/T5548.1-2006
4.7电动激器的安装型式为立式或卧式，可法兰安装或底脚安装，接线盒出线口应与安装面平行或垂直。免费标准bzxz.net
4.8电动激振器工作制为连续工作制。4.9电动激振器的结构型式可为单侧式、双侧式或中间式。4.10
电动激振器的推荐系列规格见表3。4.11电动激振器的推荐系列规格与额定激振功率、工作力矩以及额定振次的对应关系见表4。裹3
额定激振力
规格代号
额定激摄力
规格代号
额定激振功率
工作力矩
额定摄饮
JB/T 5548.1---2006
规格代号
额定激振力
裹4（续）
额定激振功率
工作力矩
额定振次
