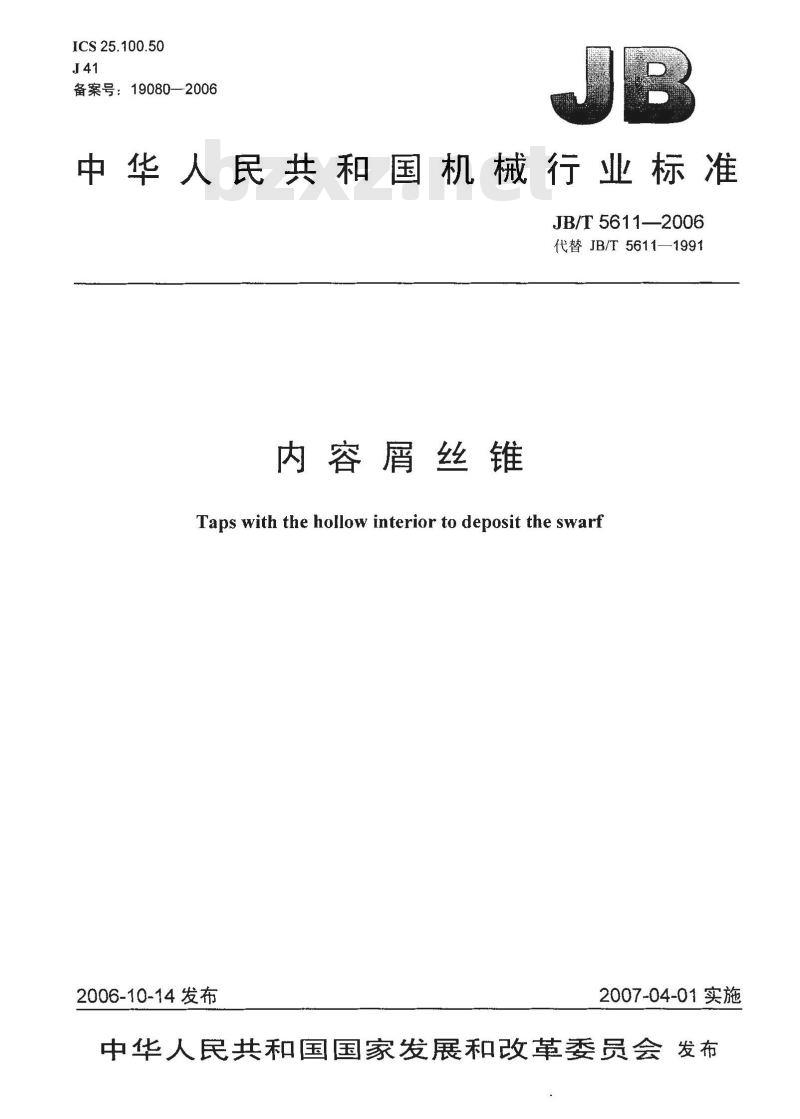

【机械行业标准(JB)】 内容屑丝锥

ICS25.100.50
备案号：19080—2006
中华人民共和国机械行业标准　JB/T 5611—2006
代替JB/T5611—1991
内容屑丝锥
Taps with the hollow interior to deposit the swarf2006-10-14发布
2007-04-01实施

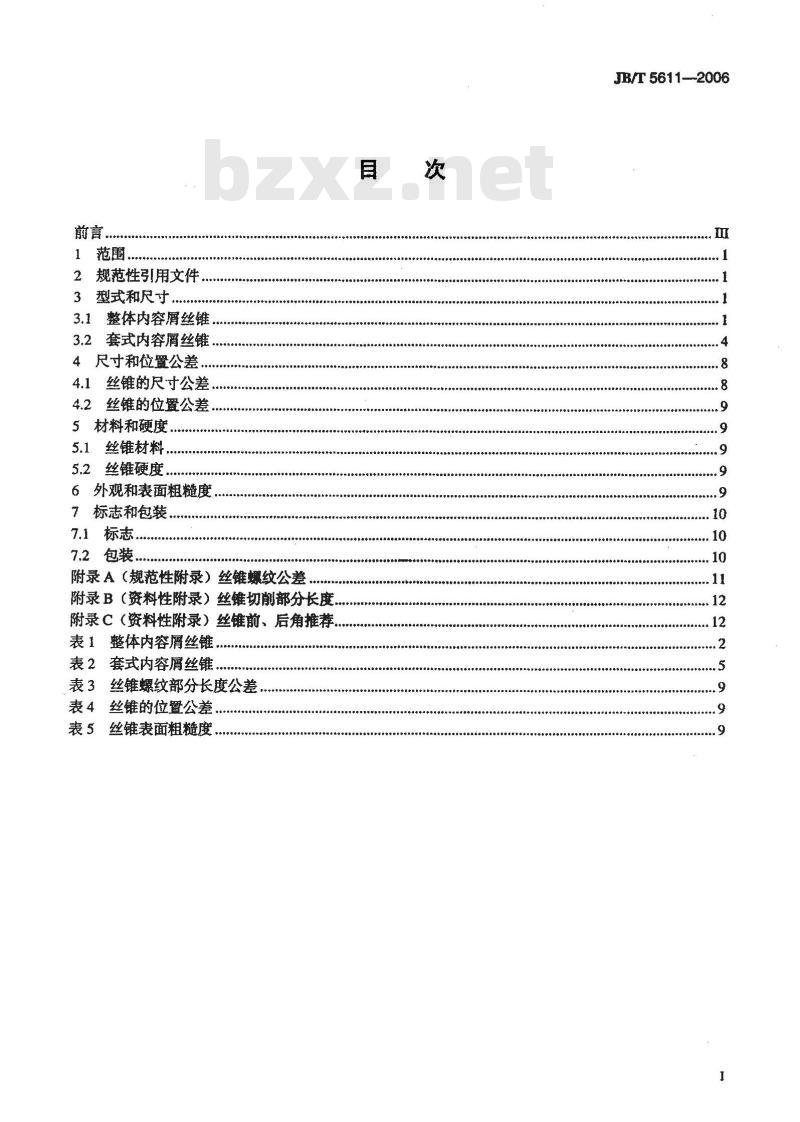

中华人民共和国国家发展和改革委员会发布前言，
中业业业
2规范性引用文件，
3型式和尺寸
3.1整体内容屑丝锥。
3.2套式内容屑丝锥
4尺寸和位置公差.
4.1丝锥的尺寸公差
4.2丝锥的位置公差，
5材料和硬度
5.1丝锥材料，
5.2丝锥硬度
6外观和表面粗糙度
7标志和包装
7.1标志.
7.2包装
附录A（规范性附录）丝锥螺纹公差，附录B（资料性附录）丝锥切削部分长度.附录C（资料性附录）丝锥前、后角推荐.表1整体内容屑丝锥，
表2套式内容屑丝锥．
表3丝锥螺纹部分长度公差
表4丝锥的位暨公差
表 5 丝锥表面粗糙度
JB/T 5611—-2006

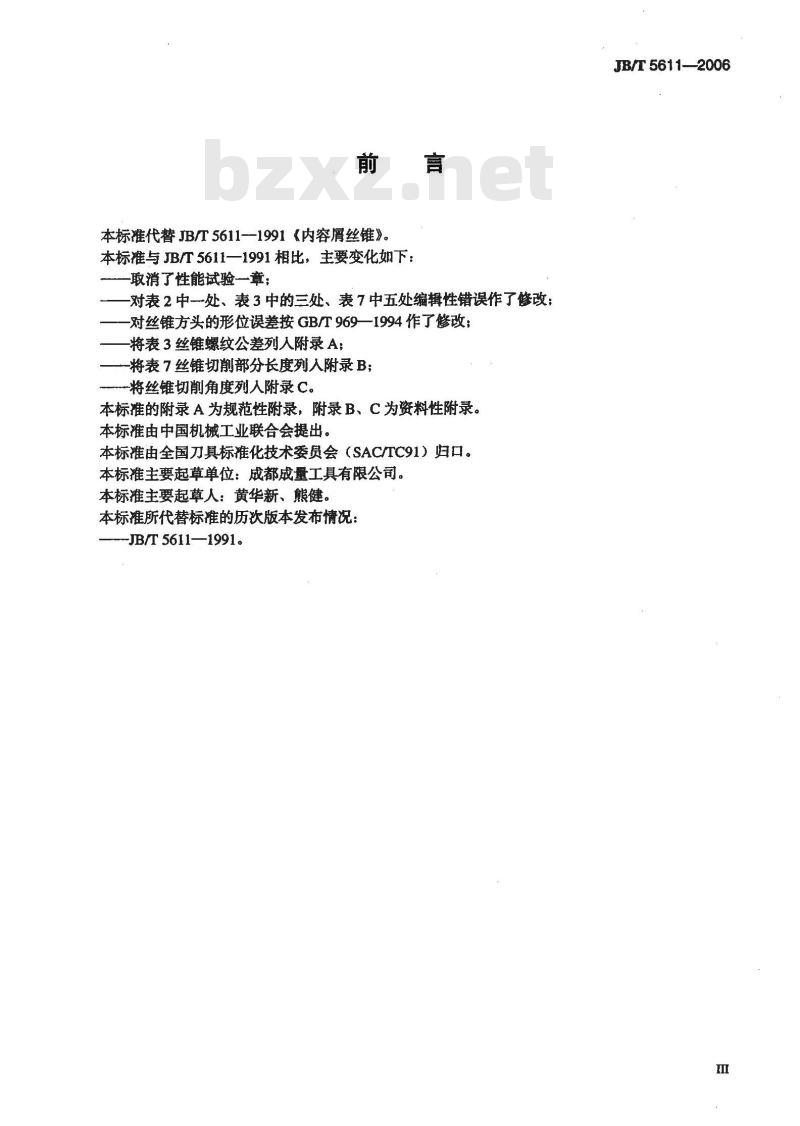

本标准代替JB/T5611--1991《内容屑丝锥》。本标准与JB/T5611—1991相比，主要变化如下：-取消了性能试验一章；
对表2中一处、表3中的三处、表7中五处编辑性错误作了修改：-对丝锥方头的形位误差按GB/T969一1994作了修改；将表3丝锥螺纹公差列人附录A；-将表7丝锥切削部分长度列人附录B；将丝锥切削角度列人附录 C。
本标准的附录 A 为规范性附录，附录 B、C 为资料性附录。本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会（SAC/TC91）归口。本标准主要起草单位：成都成量工具有限公司。本标准主要起草人：黄华新、熊健。本标准所代替标推的历次版本发布情况：-JB/T5611—1991。
JB/T5611--2006

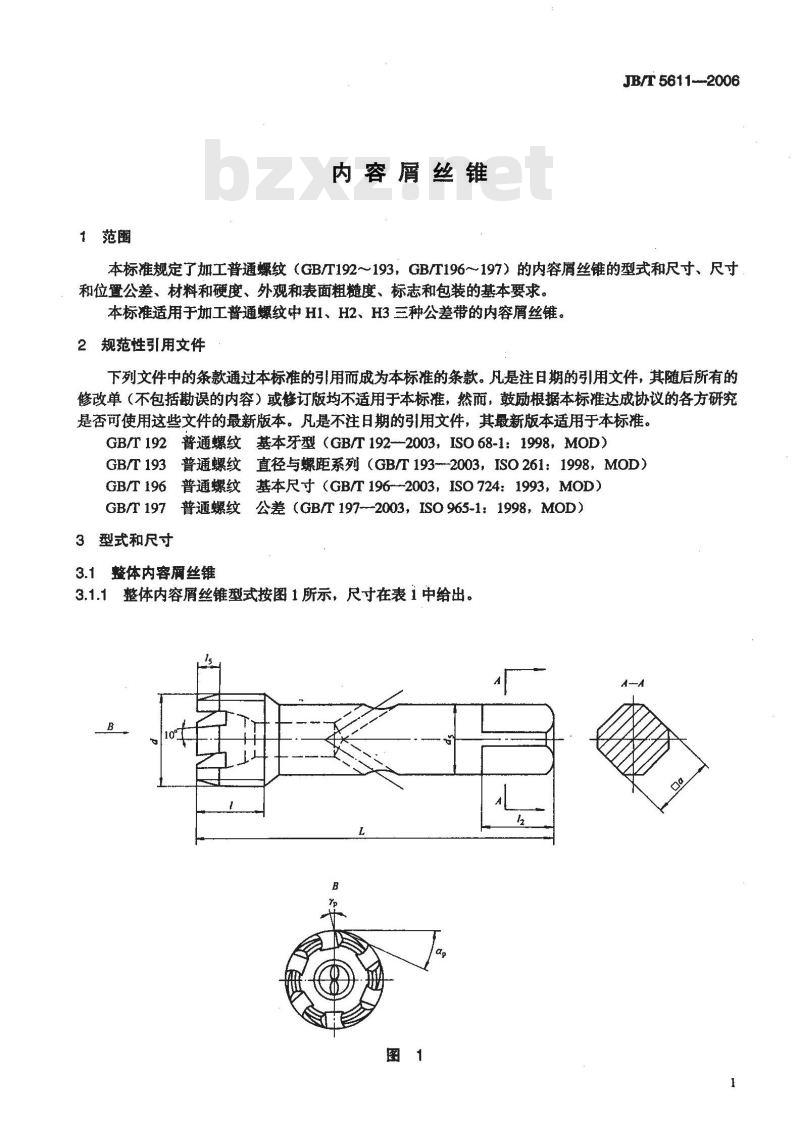

1范围
内容屑丝锥
JB/T5611-2006
本标准规定了加工普通螺纹（GB/T192～193，GB/T196～197）的内容屑丝锥的型式和尺寸、尺寸和位置公差、材料和硬度、外观和表面粗糙度、标志和包装的基本要求。本标准适用于加工普通螺纹中H1、H2、H3三种公差带的内容屑丝锥。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标推。普通螺纹基本牙型（GB/T192--2003，ISO68-1：1998，MOD）GB/T 192
GB/T 193
普通螺纹直径与螺距系列（GB/T193---2003，ISO261：1998，MOD）普通螺纹基本尺寸（GB/T196-2003，ISO724：1993，MOD）GB/T196
GB/T 197
3型式和尺寸
普通螺纹公差（GB/T197-2003，ISO965-1：1998，MOD）3.1整体内容屑丝锥
3.1.1整体内容屑丝锥型式按图1所示，尺寸在表1中给出。图
JB/T 5611—2006
M12×1.00
M12×1.50
M24×1.50
M24×2.00
M27×1.50
M27×2.00
M33×3.00
M36×3.00
公称直径
螺距P

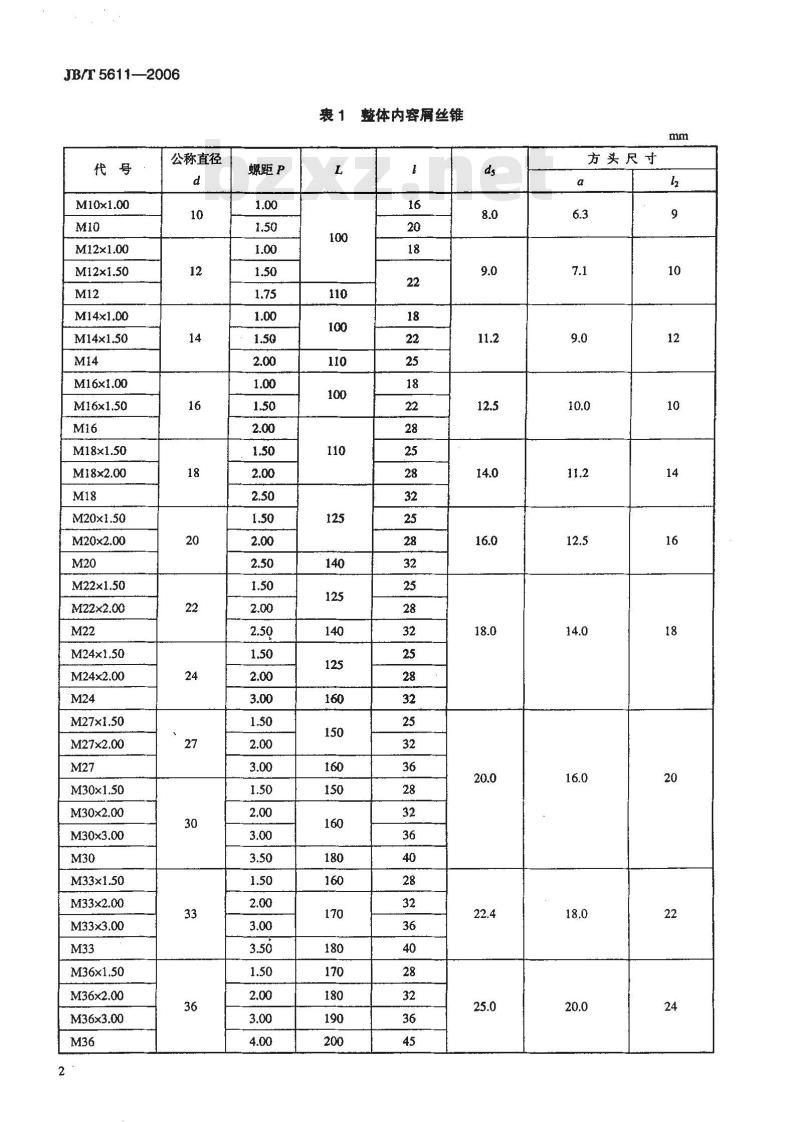

表 1整体内容屑丝锥
方头尺寸
M39×2.00
M39×3.00
M42×1.50
M42×2.00
M48×3.00
公称直径
螺距P
表1(续）
JB/T 5611—2006
方头尺寸
JB/T5611--2006
M80×4.00
M100x2.00
M100x3.00
M100x4.00
M100x6.00
公称直径
螺距P
表１(续）
方头尺寸
注：整体内容屑丝锥切削锥齿数Z推荐为：M10~M16（Z-3）：M18～M39（Z=4）：M42～M80(Z =6); M90~M100 (z =8)。
标记示例：
a）细牙普通螺纹，直径64mm、螺距4mm、H1公差带、单支整体内容屑丝锥：整体内容屑丝锥
M64 X 4--H1
JB/T 5611--2006
b）粗牙普通螺纹，直径64mm、螺距6mm、H2公差带、两支一组整体内容屑丝锥：整体内容屑丝锥
3.2套式内容屑丝锥
2 X M64---H2
JB/T 5611--2006
3.2.1套式内容屑丝锥型式按图2所示，尺寸在表2中给出。4
M64×1.50
M64×2.00
公称直径
螺距P
表2套式内容屑丝锥
JB/T5611—2006
方头尺寸
JB/T 5611-—2006
M68×1.50
M85×6.00
M95×3.00
M100x2.00
M100x3.00
M100x4.00
M100x6.00
M105x2.00
M105x3.00
M105x4.00
M105x6.00
公称直径
螺距P
裹2（续）
方头尺寸
M110x2.00
M110x3.00
M110x4.00
M110x6.00
M115x2.00
M115×3.00
M115x4.00
M115x6.00
M120x2.00
M120x3.00
M120x4.00
M120x6.00
M125×2.00
M125×3.00
M125×4.00
M125×6.00
M130x2.00
M130x3.00
M130x4.00
M130x6.00
M140x2.00
M140x3.00
M140x4.00
M140x6.00
M150x2.00
M150x3.00
M150x4.00
M150x6.00
M160x3.00
M160x4.00
M160x6.00
M170x3.00
M170x4.00
M170x6.00
公称直径
螺距P
裘2（续）
JB/T 5611—2006
方头尺寸
JB/T5611—2006
M180x3.00
M180x4.00
M180x6.00
M190x3.00
M190x4.00
M190x6.00
M200x3.00
M200x4.00
M200x6.00
M210x3.00免费标准bzxz.net
M210x4.00
M210x6.00
M220x3.00
M220×4.00
M220x6.00
M230x3.00
M230x4.00
M230x6.00
M240x3.00
M240x4.00
M240x6.00
M250x3.00
M250x4.00
M250x6.00
公称直径
螺距P
注：套式内容屑丝锥切削锥齿数Z推荐为：L
裘2（续）
方头尺寸
M56~M80 (Z-6): M85~M110 (Z=8); M115~M140 (Z10):M150~M200 (Z=12);M210～M250 (Z=14)。3.2.2标记示例：
a）细牙普通螺纹，直径64mm、螺距4mm、H1公差带、II型单支套式内容屑丝锥：套式内容屑丝锥IIM64×4—H1JB/T5611-2006b）粗牙普通螺纹，直径64mm、螺距6mm、H2公差带、I型两支一组套式内容屑丝锥：套式内容屑丝锥2-IM64-H2JB/T5611-20064尺寸和位置公差
4.1丝锥的尺寸公差
丝锥柄部直径ds的公差为h9。
丝锥总长L的公差为h16。
丝锥螺纹部分长度1的公差按表3的规定。表3丝锥螺纹部分长度公差
公称直径4
>5.5～12
>12～39
JB/T 5611—2006
螺纹部分长度1的公差
4.1.4丝锥方头a的公差为h12，方头对柄部轴线的对称度应不超过其尺寸公差的二分之-4.1.5套式内容屑丝锥刀柄与丝锥头内孔的装配尺寸D公差为H7/g6。4.1.6套式内容屑丝锥丝锥头长度11公差为h16。丝锥螺纹部分应有倒锥度。
4.2丝锥的位置公差
丝锥的位置公差按表4所示。
表4丝锥的位置公差
切削部分对公共轴线的斜向圆跳动校准部分对公共轴线的径向圆跳动柄部对公共轴线的径向圆跳动
5材料和硬度
丝锥材料
d≤18
d>18~30
d>30～80
d>80~180
丝锥的螺纹部分用W6Mo5Cr4V2或同等性能的其他牌号高速钢制造，套式内容屑丝锥柄部用45钢或同等性能的其他牌号钢材制造。5.2丝锥硬度
5.2.1丝锥工作部分硬度：普通高速钢不低于63HRC；高性能高速钢不低于65HRC。5.2.2丝锥柄部离柄端两倍方头长度上的硬度应不低于30HRC。6外观和表面粗糙度
丝锥表面不得有裂纹、刻痕、锈迹及磨削烧伤等影使用性能的缺陷。丝锥表面粗糙度的最大允许值按表5规定，表5丝锥表面粗糙度
检查表面
螺纹表面
表面粗糙度
