【机械行业标准(JB)】 汽油机用混合气加热器 技术条件

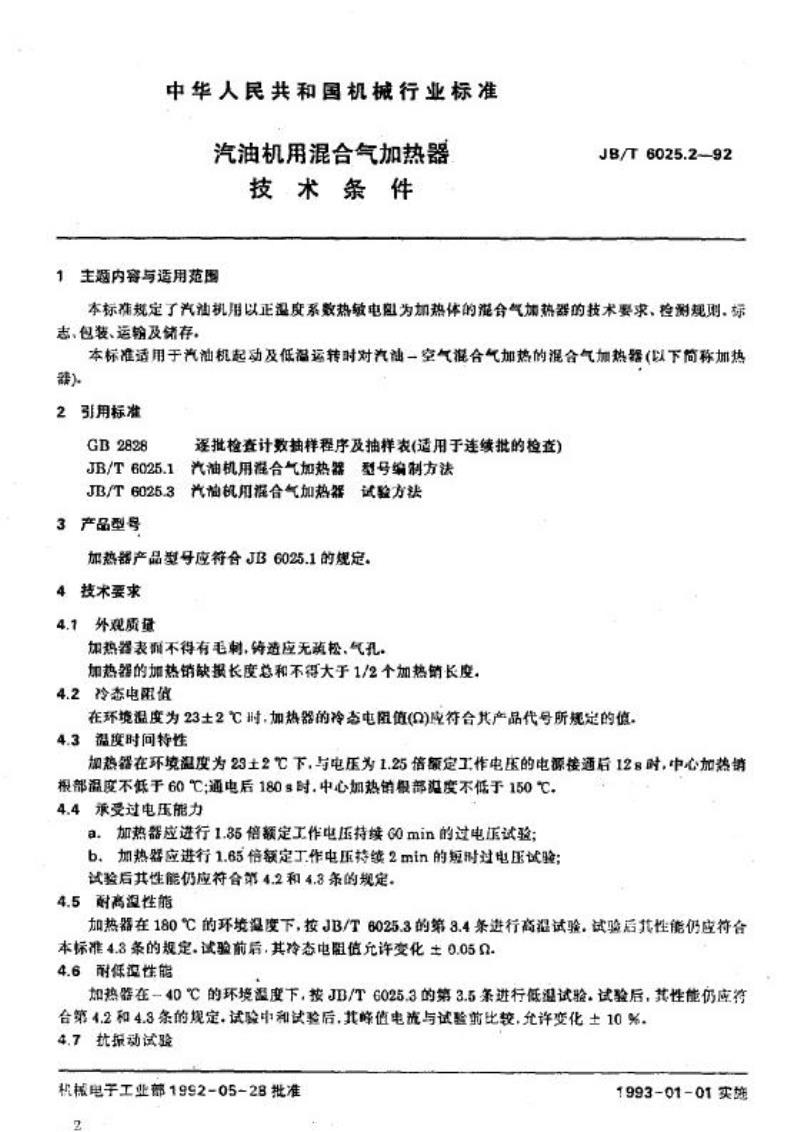

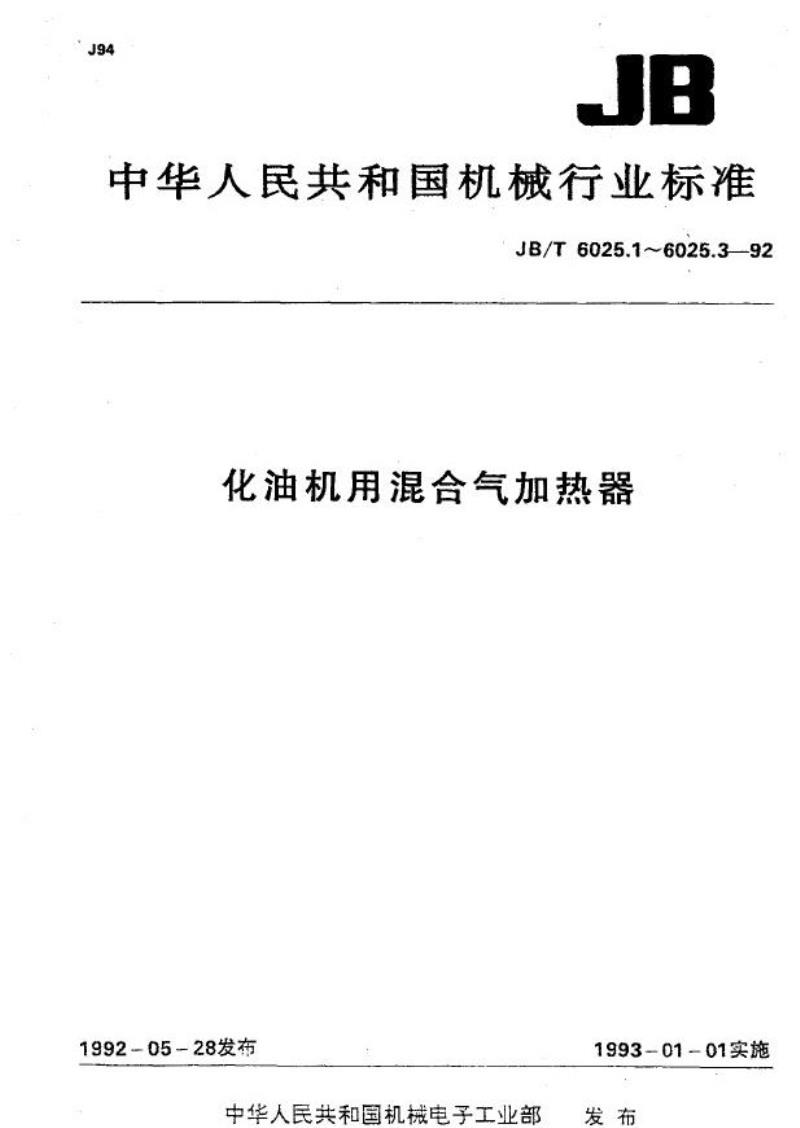

中华人民共和国机械行业标准 JB/T6025.16025.3-92 汽油机用混合气加热器 1. 范围 本标准规定了汽油机用以正温度系数热敏电阻为加热体的混合气加热器的技术要求、检测规则、标志、包装、运输及储存。本标准适用于汽油机起动及低温运转时对汽油-空气混合气加热的混合气加热器（以下简称加热器）。 2. 引用标准 GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） JB/T6025.1 汽油机用混合气加热器型号编制方法 JB/T6025.3 汽油机用混合气加热器试验方法 3. 产品型号 加热器产品型号应符合 JB/T6025.1 的规定。 4. 技术要求 4.1 外观质量 加热器表面不得有毛刺，铸造应无疏松、气孔。加热器的加热销缺报长度总和不得大于1/2个加热销长度。 4.2 冷态电阻值 在环境温度为23±2℃时，加热器的冷态电阻值（Q）应符合其产品代号所规定的值。 4.3 温度时间特性 加热器在环境温度为23±2℃下，与电压为1.25倍额定工作电压的电源接通后12秒时，中心加热销根部温度不低于60℃；通电后180秒时，中心加热销根部温度不低于150℃。 4.4 承受过电压能力 a. 加热器应进行1.35倍额定工作电压持续60分钟的过电压试验； b. 加热器应进行1.65倍额定工作电压持续2分钟的短时过电压试验。试验后其性能仍应符合第4.2和4.8条的规定。 4.5 耐高湿性能 加热器在180℃的环境温度下，按JB/T6025.3的第3.4条进行高温试验，试验后其性能仍应符合本标准4.3条的规定。试验前后，其冷态电阻值允许变化±0.05。 4.6 耐低温性能 加热器在-40℃的环境温度下，按JB/T6025.3的第3.5条进行低温试验，试验后其性能仍应符合第4.2和4.3条的规定。试验中和试验后，其峰值电流与试验前比较，允许变化±10%。 4.7 抗振动试验 加热器按JB/T6025.3的第3.6条进行振动试验。试验后加热器应无变形，无损坏，其性能仍应符合第4.2条和4.3条的规定。 4.8 耐久性能 加热器按JB/T6025.3的第3.7条进行耐久性试验。试验后，其性能仍应符合第4.3条的规定。其峰值电流与试验前比较，允许变化±10%。 4.9 抗盐雾性能 加热器按JB/T6025.3中第3.8条进行96小时的盐雾试验。试验后其性能仍应符合第4.3条的规定。 5. 检验规则 5.1 出厂检验 5.1.1 产品经质检部门检验合格后，并附有产品合格证方可出厂。 5.1.2 出厂检验项包括第4.1、4.2条、4.3条中通电12秒的温度时间特性。 5.2 连续批抽检 5.2.1 批量产品须经厂质检部门，根据批量N按GB2828一次正常抽样方案进行逐批检验。 5.2.2 逐批检验的试件分成两组，每组的试验内容如下： 第一组：外观质量、冷态电阻、温度时间特性、过电压性能（按顺序检验）。 第二组：短时过电压性能。 5.3 型式检验 5.3.1 有下列情形之一时，应进行型式试验： a. 新产品和转厂生产的试制定型鉴定； b. 正式生产后，如结构、材料、工艺有较大变化，可能影响产品性能时； c. 正式生产时，每两年至少进行一次检验； d. 产品停产6个月以上恢复生产时； e. 质量监督机构提出进行型式试验要求时。 5.3.2 型式试验的项目为本标准技术要求规定的全部项。型式试验的试件应分成七组，除耐久性能外，每组不少于3台。每组的试验内容如下： 第一组：外观质量，冷态电阻，温度时间特性，过电压性能（按顺序进行）。 第二组：短时过电压性能； 第三组：耐高温性能； 第四组：耐低温性能； 第五组：抗振动性能； 第六组：抗盐雾性能； 第七组：耐久性能。 5.3.3 按第5.3.1条和5.3.2条进行的型式试验，其抽样程序按GB2828一次抽样方案。产品不合格分类判别水平和不合格质量水平如表2所示。
