【机械行业标准(JB)】 小型汽油机化油器量孔 型式及结构尺寸

中华人民共和国机械行业标准
JB/T 6024-1992
小型汽油机化油器量孔
型式及结构尺寸
1992-05-28发布
中华人民共和国机械电子工业部1993-01-01实施
中华人民共和国机械行业标准
小型汽油机化油器量孔
型式及结构尺寸
主题内容与适用范围
本标准规定了小型汽油机化油器量孔型式及结构尺寸。JB/T6024-1992
本标准适用于小型汽油机化油器（包括微型汽车、摩托车、机动脚踏两用车用化油器）。2引用标准
GB1184
GB1804
JB3601
形状和位置公差未注公差的规定公差与配合未注公差尺寸的极限偏差汽车化油器量孔技术条件
3量孔的型式及结构尺寸

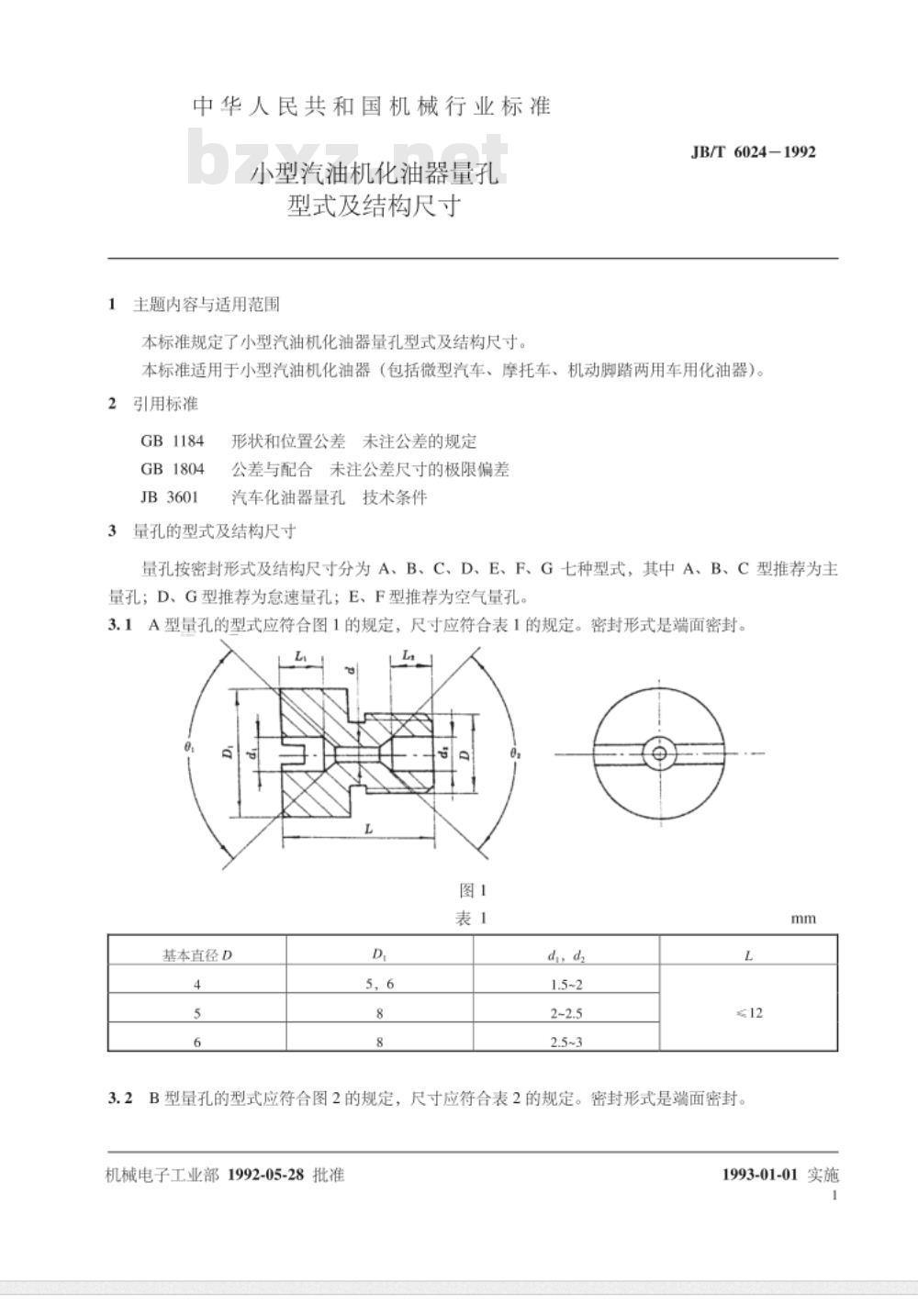

量孔按密封形式及结构尺寸分为A、B、C、D、E、F、G七种型式，其中A、B、C型推荐为主量孔；D、G型推荐为怠速量孔；E、F型推荐为空气量孔。3.1A型量孔的型式应符合图1的规定，尺寸应符合表1的规定。密封形式是端面密封。?
基本直径D

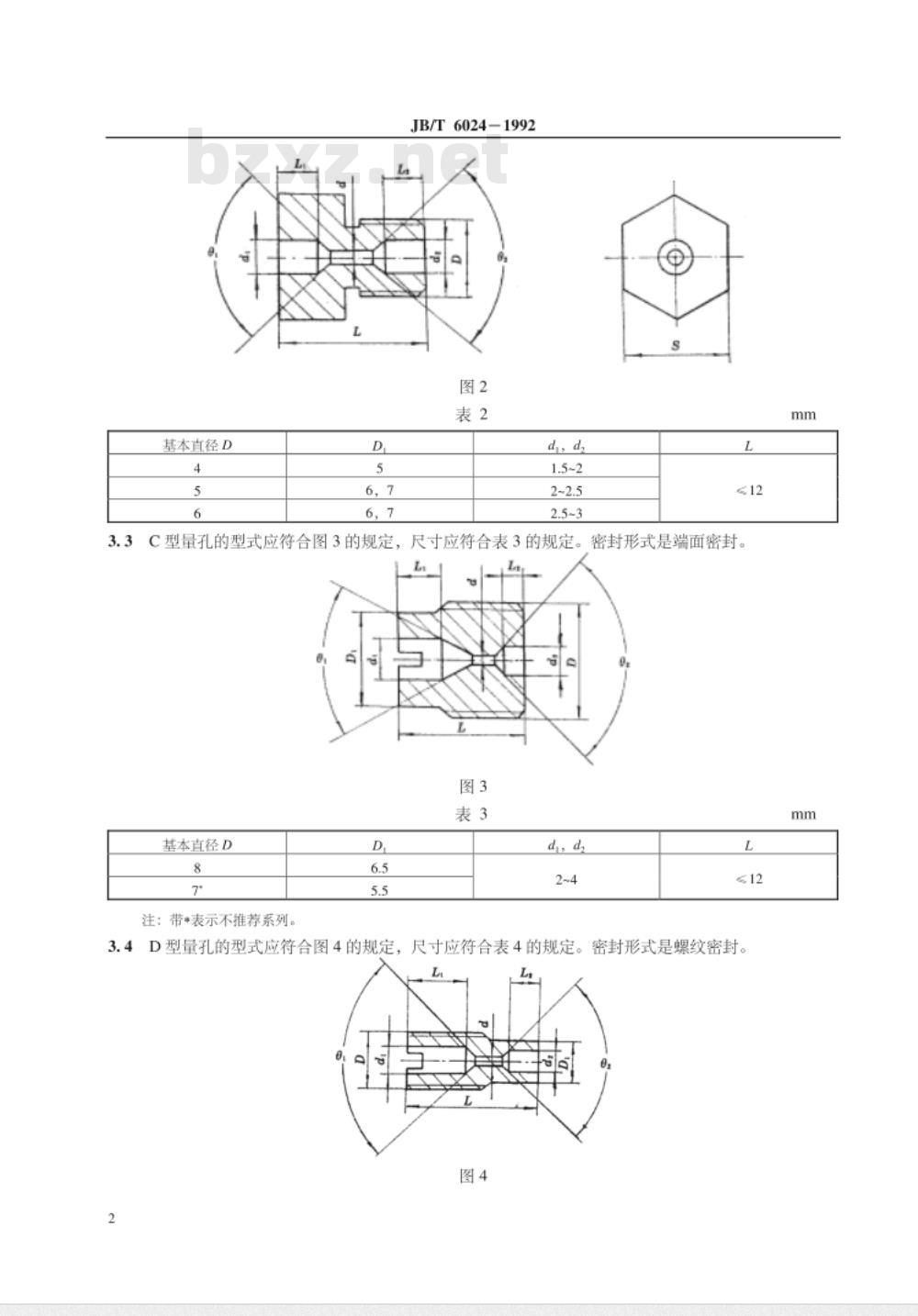

3.2B型量孔的型式应符合图2的规定，尺寸应符合表2的规定。密封形式是端面密封。机械电子工业部1992-05-28批准mm
1993-01-01实施
基本直径 D
JB/T60241992
3.3C型量孔的型式应符合图3的规定，尺寸应符合表3的规定。密封形式是端面密封。图3
基本直径 D
注：带*表示不推荐系列。
3.4D型量孔的型式应符合图4的规定，尺寸应符合表4的规定。密封形式是螺纹密封。图4
基本直径D
JB/T60241992

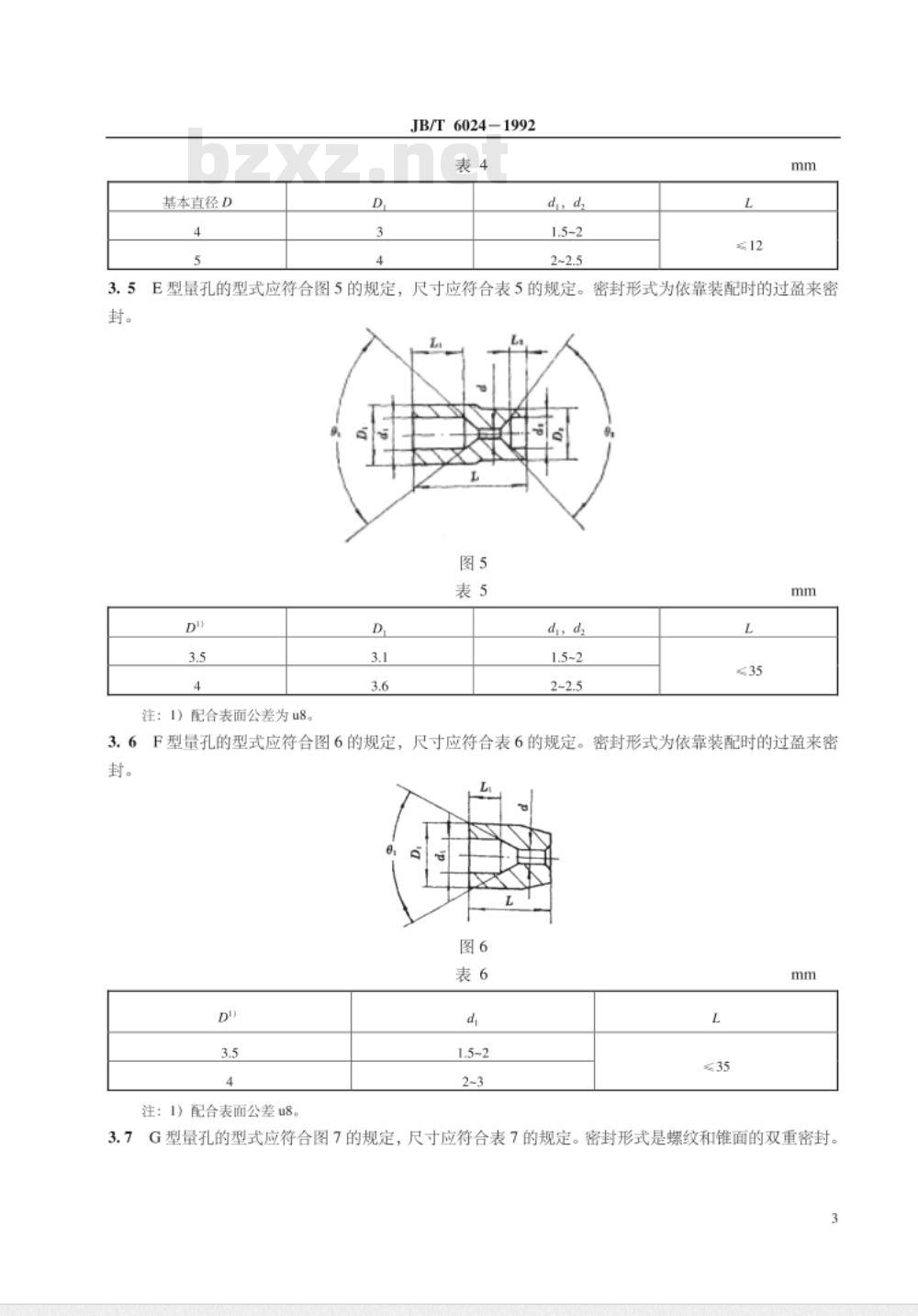

3.5E型量孔的型式应符合图5的规定，尺寸应符合表5的规定。密封形式为依靠装配时的过盈来密封。
注：1）配合表面公差为u8
3.6F型量孔的型式应符合图6的规定，尺寸应符合表6的规定。密封形式为依靠装配时的过盈来密封。
注：1）配合表面公差u8。

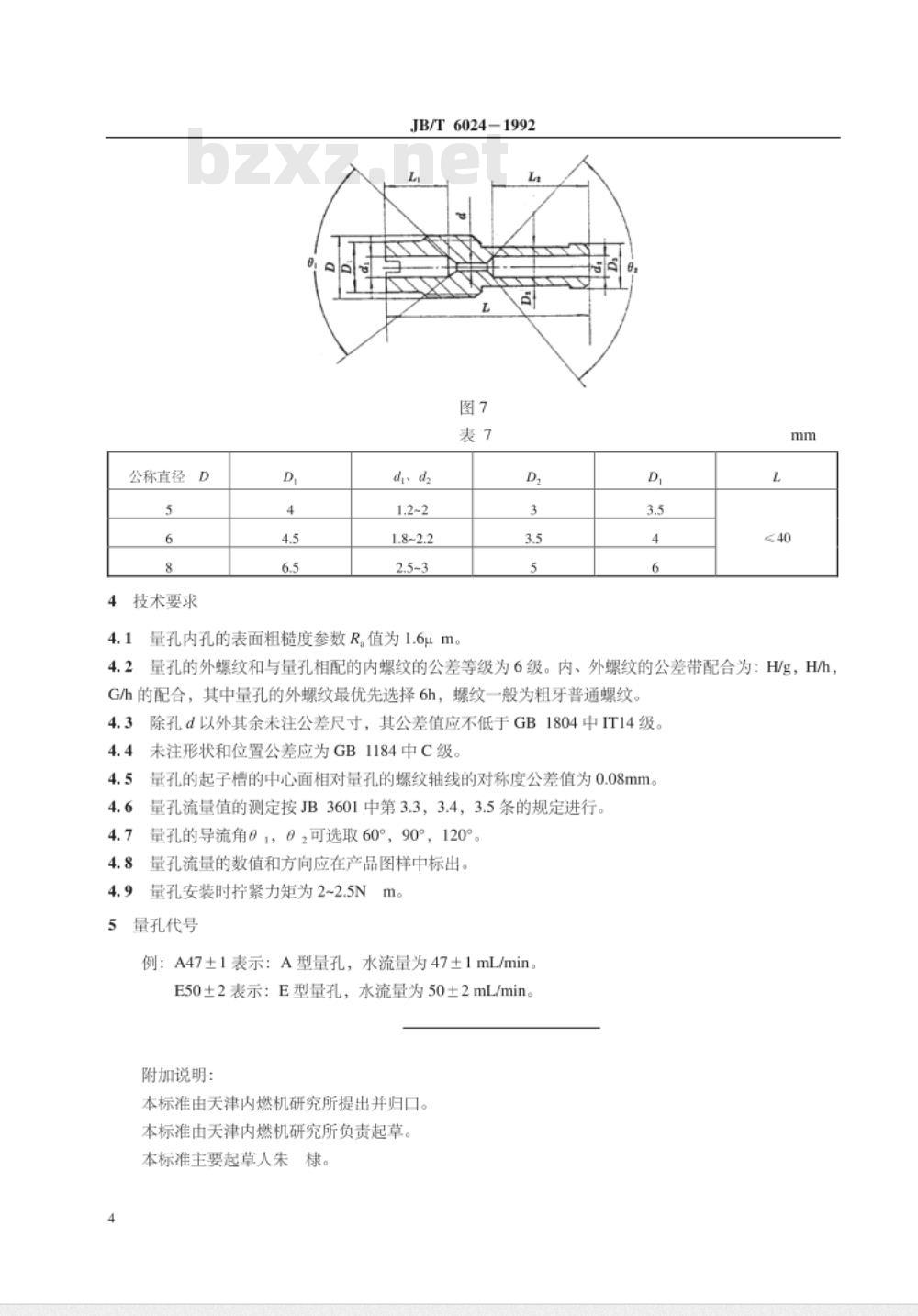

G型量孔的型式应符合图7的规定，尺寸应符合表7的规定。密封形式是螺纹和锥面的双重密封。3.7
公称直径
4技术要求
JB/T6024-1992
d、dz
4.1量孔内孔的表面粗糙度参数R，值为1.6μm。D
4.2量孔的外螺纹和与量孔相配的内螺纹的公差等级为6级。内、外螺纹的公差带配合为：H/g，H/h，G/h的配合，其中量孔的外螺纹最优先选择6h，螺纹一般为粗牙普通螺纹。4.3除孔d以外其余未注公差尺寸，其公差值应不低于GB1804中IT14级。未注形状和位置公差应为GB1184中C级。4.4
量孔的起子槽的中心面相对量孔的螺纹轴线的对称度公差值为0.08mm。量孔流量值的测定按JB3601中第3.3，3.4，3.5条的规定进行。量孔的导流角61，02可选取60°，90°，120°。量孔流量的数值和方向应在产品图样中标出。量孔安装时拧紧力矩为2~2.5Nm。量孔代号
例：A47±1表示：A型量孔，水流量为47±1mL/min。E50±2表示：E型量孔，水流量为50±2mL/min。附加说明：
本标准由天津内燃机研究所提出并归口。本标准由天津内燃机研究所负责起草。本标准主要起草人朱棣。
中华人民共和国
机械行业标准
小型汽油机化油器量孔
型式及结构尺寸
JB/T60241992
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044)bzxz.net
印张1/2
开本880×1230
字数8,000
1992年10月第一版
1992年10月第一次印刷
印数1-500
定价1.60元
机械工业标准服务网：http://www.JB.ac.cn66_09
