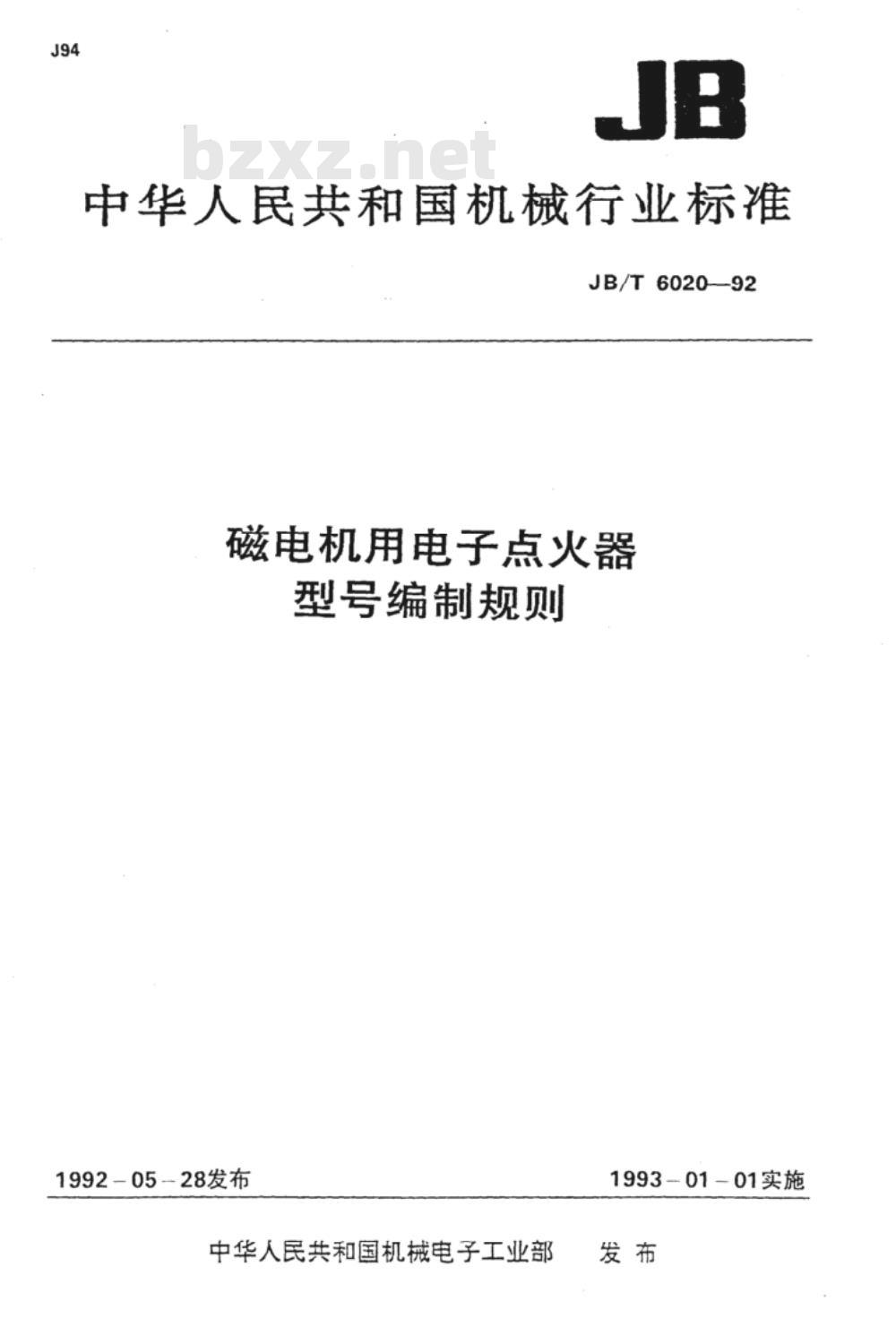

中华人民共和国机械行业标准免费标准bzxz.net
JB/T6020—92
磁电机用电子点火器
型号编制规则
1992-05-28发布
中华人民共和国机械电子工业部1993-01-01实施

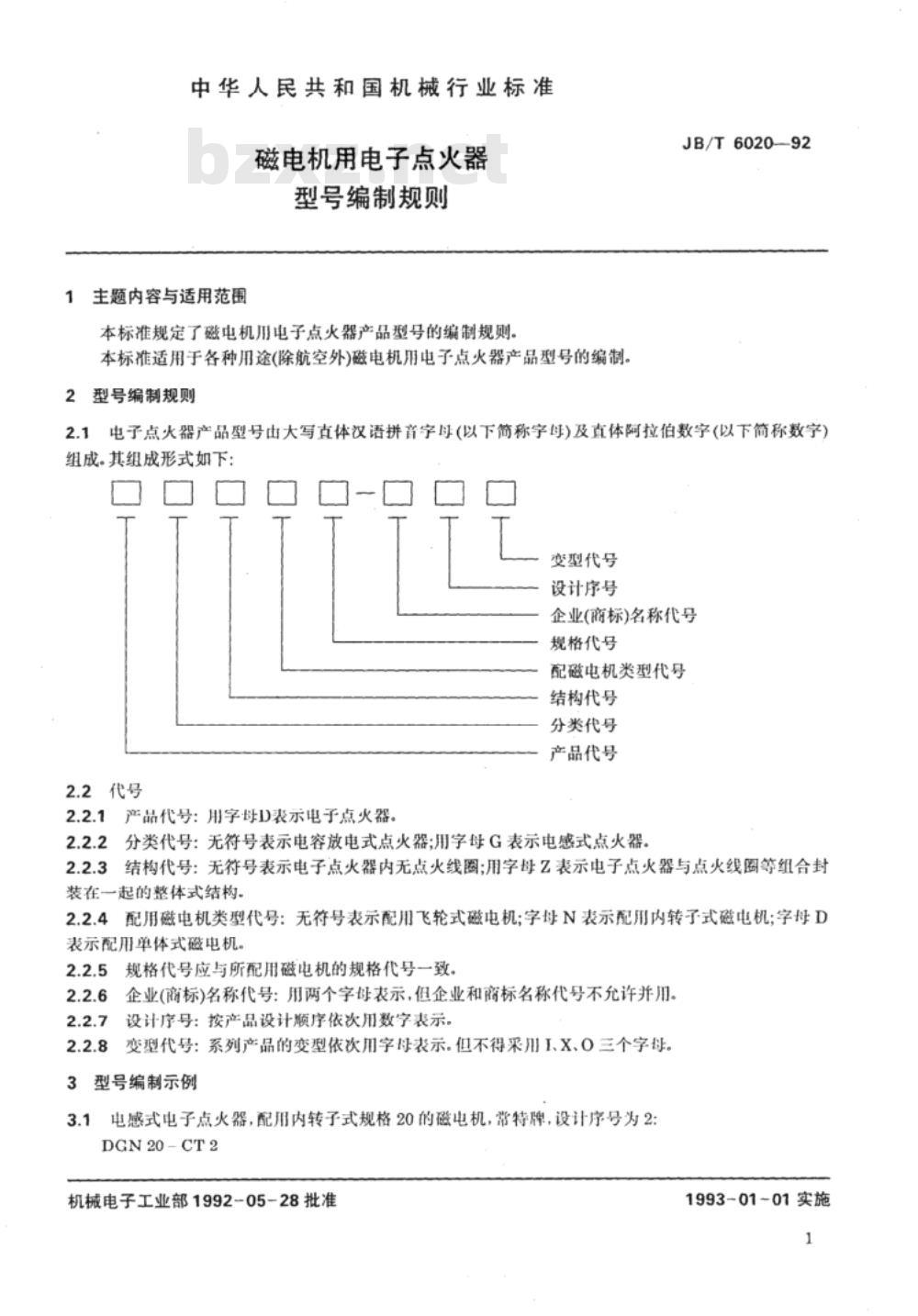

中华人民共和国机械行业标准
磁电机用电子点火器
型号编制规则
主题内容与适用范围
本标准规定了磁电机川电子点火器产品型号的编制规则。本标准适用于各种用途(除航空外)磁电机用电子点火器产品型号的编制。2型号编制规则
JB/T6020-92
2.1电子点火器产品型号由大写直体汉语拼音字母(以下简称字每)及直体阿拉伯数字(以下简称数字）组成。其组成形式如下：
变型代号
设计序号
企业(商标)名称代号
规格代号
配磁电机类型代号
结构代号
分类代号
产品代号
2.2代号
2.2.1产品代号：用字母D表示电子点火器。2.2.2
分类代号：无符号表示电容放电式点火器；用字母G表示电感式点火器。结构代号：无符号表示电子点火器内无点火线圈；用字母Z表示电子点火器与点火线圈等组合封2.2.3
装在一起的整体式结构。
2.2.4配用磁电机类型代号：无符号表示配用飞轮式磁电机；字母N表示配用内转子式磁电机；字母D表示配用单体式磁电机。
规格代号应与所配用磁电机的规格代号一致。2.2.5
企业(商标)名称代号：用两个字每表示，但企业和商标名称代号不允许并用。设计序号：按产品设计顺序依次用数字表示。变型代号：系列产品的变型依次用字母表示。但不得采用I、X、O三个字母。3型号编制示例
电感式电子点火器，配用内转子式规格20的磁电机，常特牌，设计序号为2DGN 20- CT 2
机械电子工业部1992-05-28批准1993-01-01实施
JB/T602092

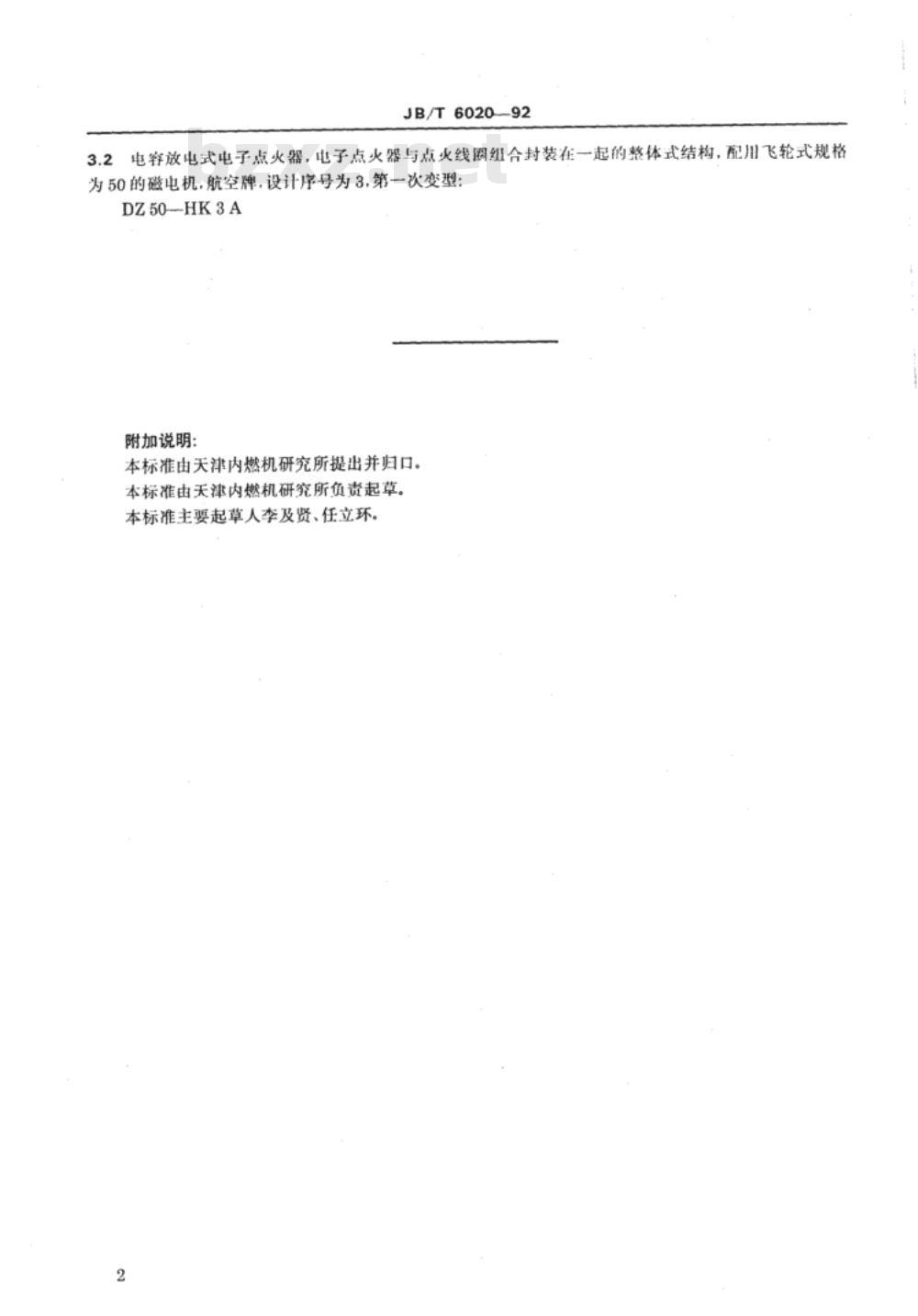

3.2电容放电式电子点火器，电子点火器与点火线纽合封装在一起的整体式结构，配川飞轮式规格为50的磁电机，航空牌，设计序号为3，第一次变型：DZ50-HK3A
附加说明：
本标准由天津内燃机研究所提出并归口。本标准由天津内燃机研究所负责起草。本标准主要起草人李及贤、任立环。2

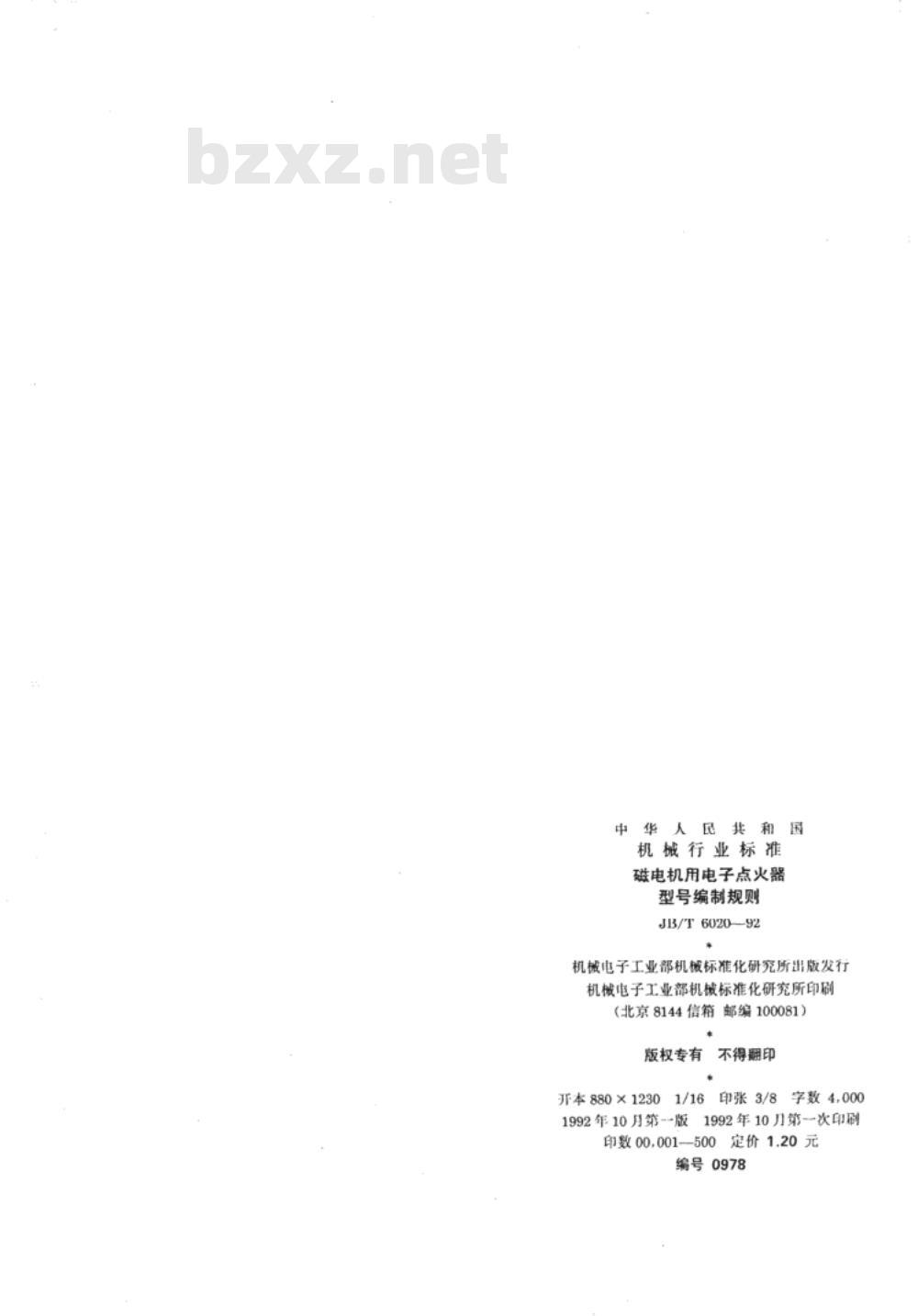

中华人民共和国
机械行业标准
磁电机用电子点火器
型号编制规则
JB/T 602092
机械电子工业部机械标准化研究所出版发行机械电子工业部机械标准化研究所印刷（北京8144信箱邮编100081）
版权专有不得翻印
01/16印张3/8字数4,000
开本880×1230
1992年10刀第次印刷
1992年10月第--版
印数00,001—500
定价1.20元
编号0978
