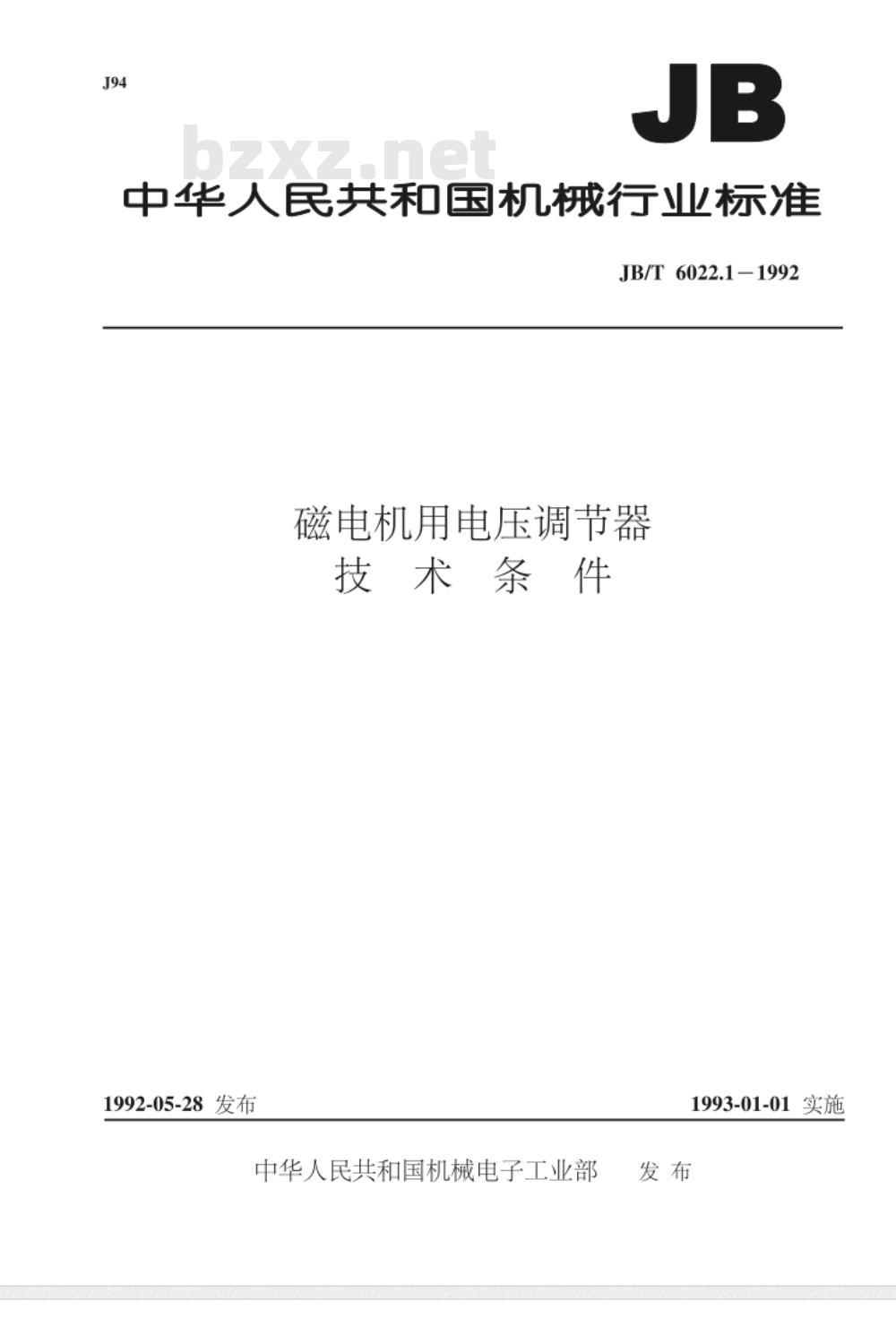

【机械行业标准(JB)】 磁电机用电压调节器 技术条件

中华人民共和国机械行业标准
JB/T6022.1-1992
磁电机用电压调节器
技术条件
1992-05-28发布
中华人民共和国机械电子工业部1993-01-01实施

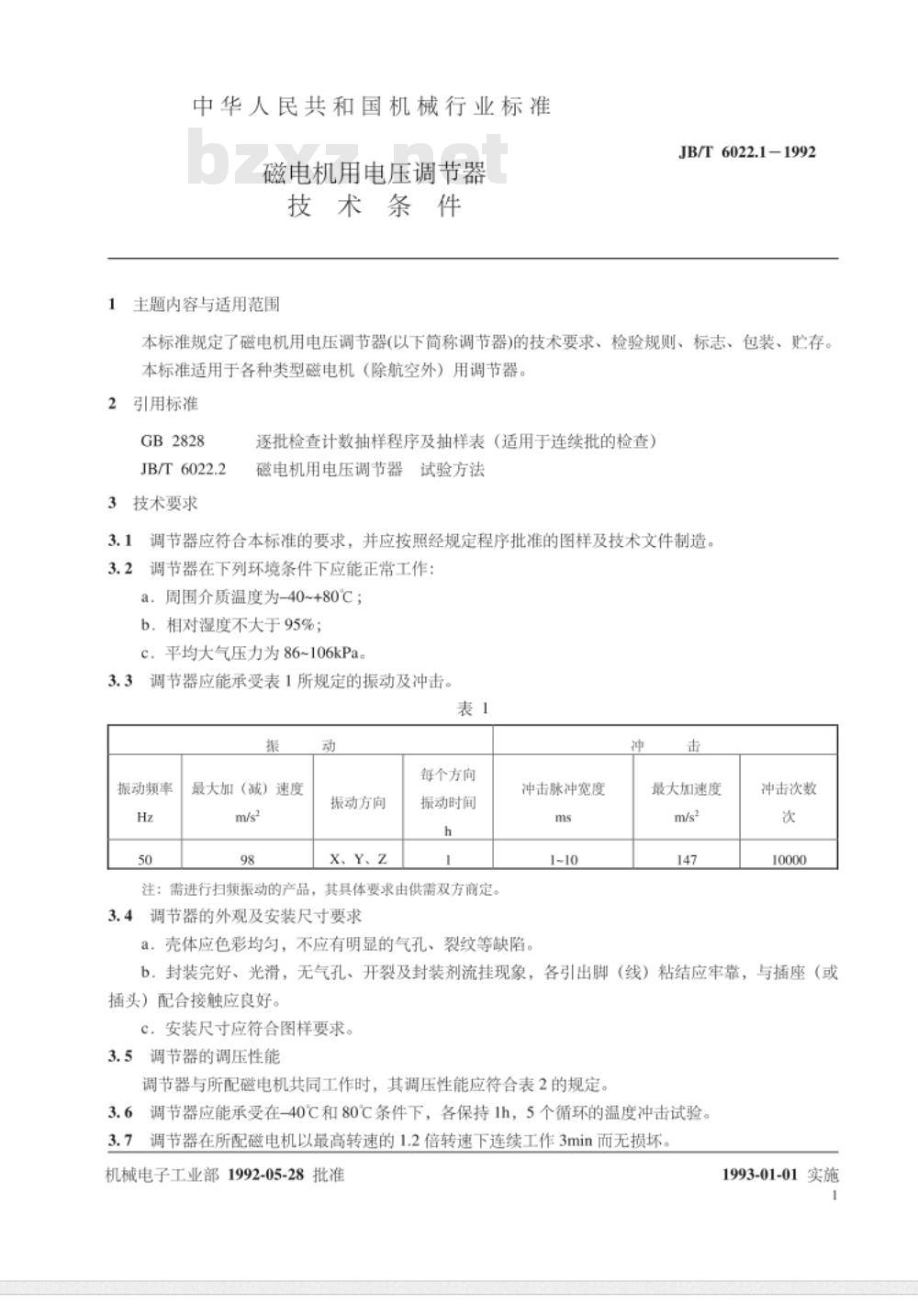

中华人民共和国机械行业标准
磁电机用电压调节器
技术条件
主题内容与适用范围
JB/T6022.1-1992
本标准规定了磁电机用电压调节器(以下简称调节器)的技术要求、检验规则、标志、包装、贮存。本标准适用于各种类型磁电机（除航空外）用调节器。2引用标准
GB2828
JB/T6022.2
3技术要求
逐批检查计数抽样程序及抽样表（适用于连续批的检查）磁电机用电压调节器试验方法
调节器应符合本标准的要求，并应按照经规定程序批准的图样及技术文件制造。3.2调节器在下列环境条件下应能正常工作：a.周围介质温度为-40~+80℃；
b.相对湿度不大于95%；
平均大气压力为86~106kPa。
调节器应能承受表1所规定的振动及冲击。表1
振动频率
最大加（减）速度
振动方向
X、Y、Z
每个方向
振动时间
注：需进行扫频振动的产品，其具体要求由供需双方商定。3.4调节器的外观及安装尺寸要求冲击脉冲宽度
a.壳体应色彩均匀，不应有明显的气孔、裂纹等缺陷。冲
最大加速度
冲击次数
b．封装完好、光滑，无气孔、开裂及封装剂流挂现象，各引出脚（线）粘结应牢靠，与插座（或插头）配合接触应良好。
c．安装尺寸应符合图样要求。
3.5调节器的调压性能
调节器与所配磁电机共同工作时，其调压性能应符合表2的规定。3.6调节器应能承受在-40℃和80℃条件下，各保持1h，5个循环的温度冲击试验。3.7调节器在所配磁电机以最高转速的1.2倍转速下连续工作3min而无损坏。机械电子工业部1992-05-28批准1993-01-01实施

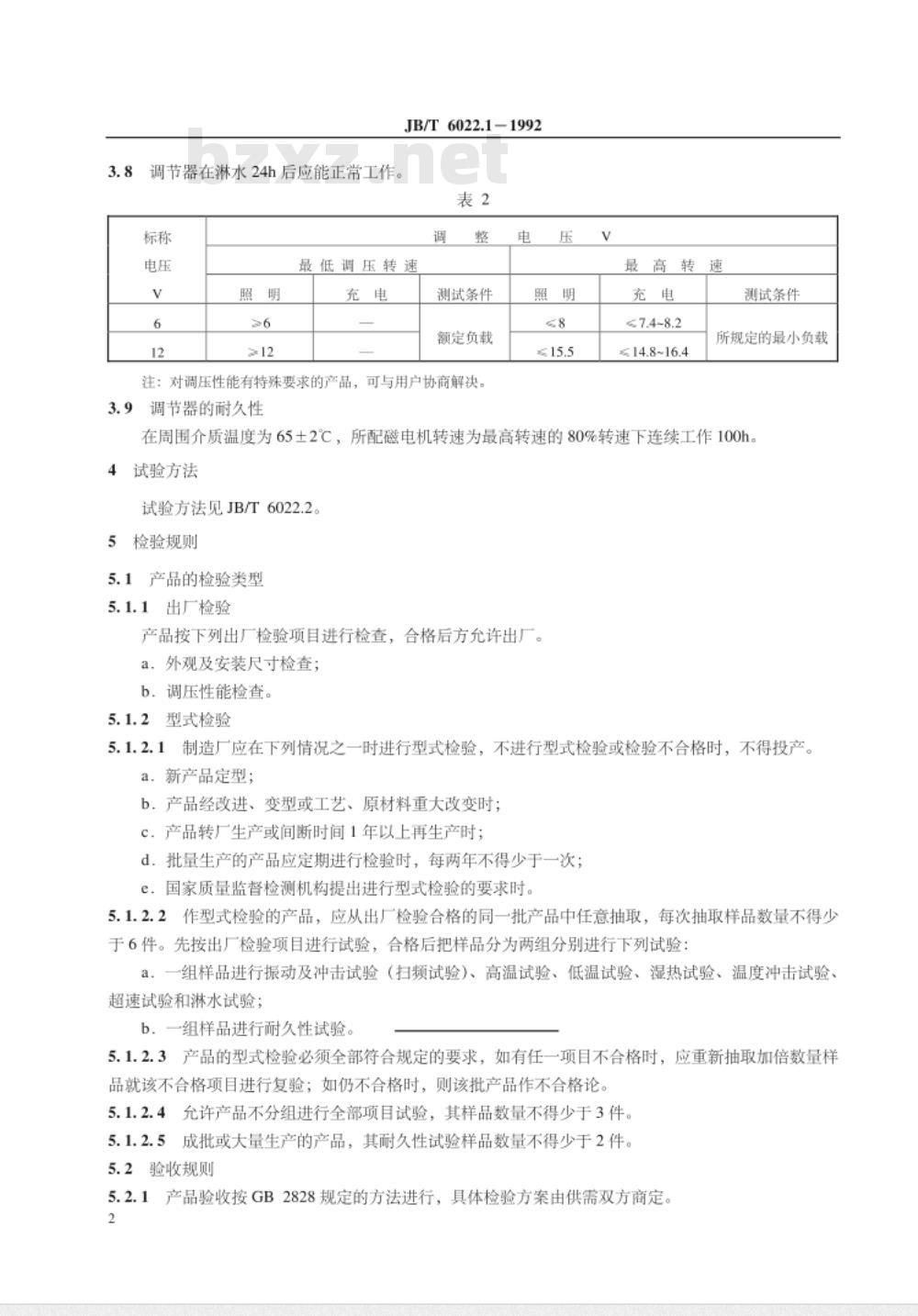

调节器在淋水24h后应能正常工作。标称
JB/T6022.1-1992
最低调压转速
测试条件
额定负载
注：对调压性能有特殊要求的产品，可与用户协商解决。调节器的耐久性
最高转速
≤7.4~8.2
≤14.8~16.4
测试条件
所规定的最小负载
在周围介质温度为65土2℃，所配磁电机转速为最高转速的80%转速下连续工作100h。4试验方法
试验方法见JB/T6022.2。
5检验规则
5.1产品的检验类型
5.1.1出厂检验
产品按下列出厂检验项目进行检查，合格后方允许出厂。a.外观及安装尺寸检查；
b.调压性能检查。
5.1.2型式检验
5.1.2.1制造厂应在下列情况之一时进行型式检验，不进行型式检验或检验不合格时，不得投产。a.新产品定型；
b.产品经改进、变型或工艺、原材料重大改变时；c.产品转厂生产或间断时间1年以上再生产时；d．批量生产的产品应定期进行检验时，每两年不得少于一次；e.国家质量监督检测机构提出进行型式检验的要求时。5.1.2.2作型式检验的产品，应从出厂检验合格的同一批产品中任意抽取，每次抽取样品数量不得少于6件。先按出厂检验项目进行试验，合格后把样品分为两组分别进行下列试验：a。一组样品进行振动及冲击试验（扫频试验）、高温试验、低温试验、湿热试验、温度冲击试验、超速试验和淋水试验；
b.一组样品进行耐久性试验。
5.1.2.3产品的型式检验必须全部符合规定的要求，如有任一项目不合格时，应重新抽取加倍数量样品就该不合格项目进行复验；如仍不合格时，则该批产品作不合格论。5.1.2.4允许产品不分组进行全部项目试验，其样品数量不得少于3件。5.1.2.5成批或大量生产的产品，其耐久性试验样品数量不得少于2件。5.2验收规则
5.2.1产品验收按GB2828规定的方法进行，具体检验方案由供需双方商定。2
JB/T 6022.11992

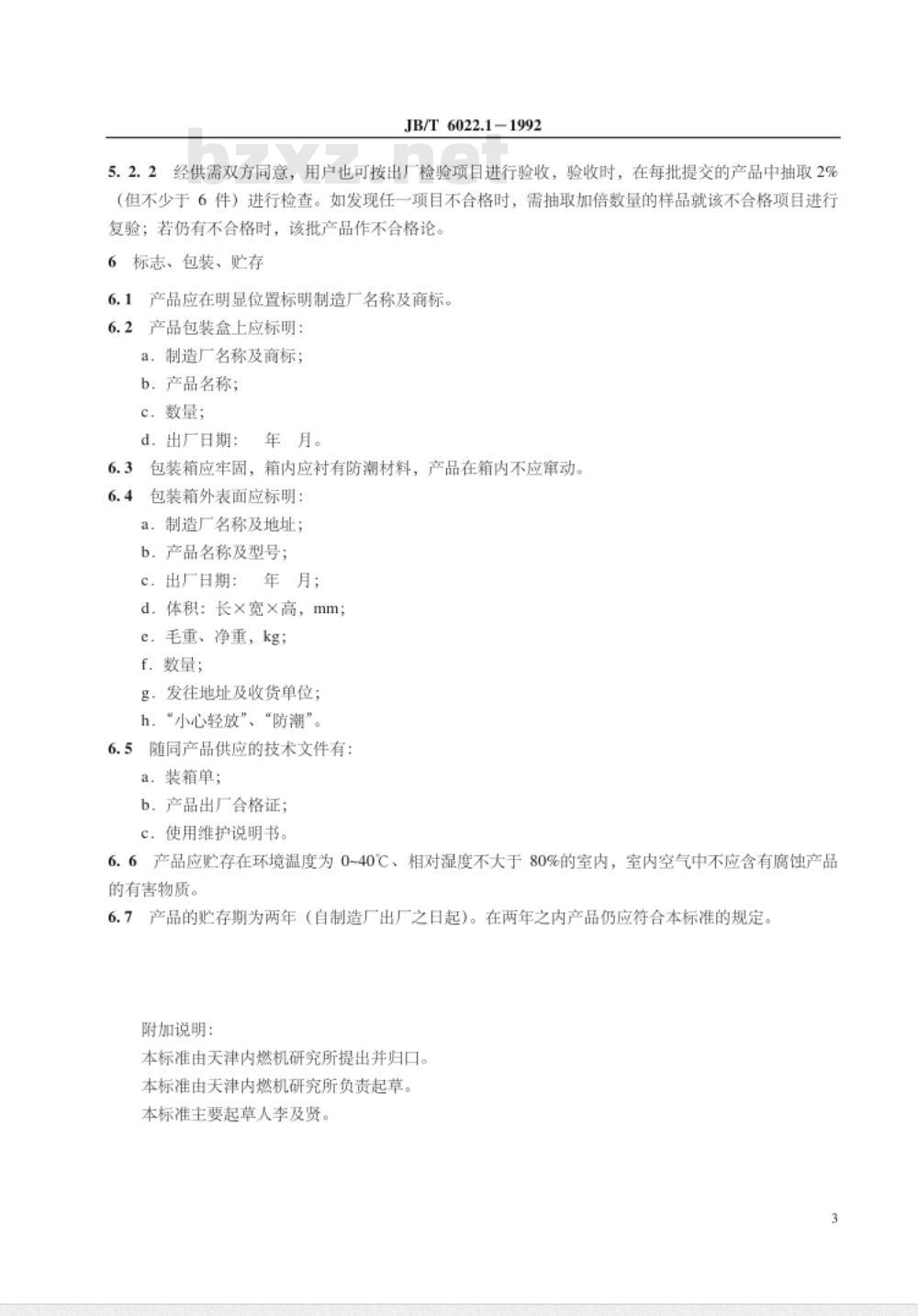

2经供需双方同意，用户也可按出厂检验项目进行验收，验收时，在每批提交的产品中抽取2%5. 2. 2
（但不少于6件）进行检查。如发现任一项目不合格时，需抽取加倍数量的样品就该不合格项目进行复验；若仍有不合格时，该批产品作不合格论。6
标志、包装、贮存
6.1产品应在明显位置标明制造厂名称及商标。产品包装盒上应标明：
制造厂名称及商标；
b.产品名称；
数量；
d．出厂日期：年月。
包装箱应牢固，箱内应衬有防潮材料，产品在箱内不应窜动。包装箱外表面应标明：
a制造厂名称及地址；
b.产品名称及型号；
c.出厂日期：年月；
d.体积：长×宽×高，mm；
e.毛重、净重，kg；
f.数量；
g.发往地址及收货单位；
h．“小心轻放”、“防潮”。
6.5随同产品供应的技术文件有：a.装箱单；
b．产品出厂合格证；
c.使用维护说明书。免费标准下载网bzxz
6.6产品应贮存在环境温度为0~40℃、相对湿度不大于80%的室内，室内空气中不应含有腐蚀产品的有害物质。
6.7产品的贮存期为两年（自制造厂出厂之日起）。在两年之内产品仍应符合本标准的规定。附加说明：
本标准由天津内燃机研究所提出并归口。本标准由天津内燃机研究所负责起草。本标准主要起草人李及贤。

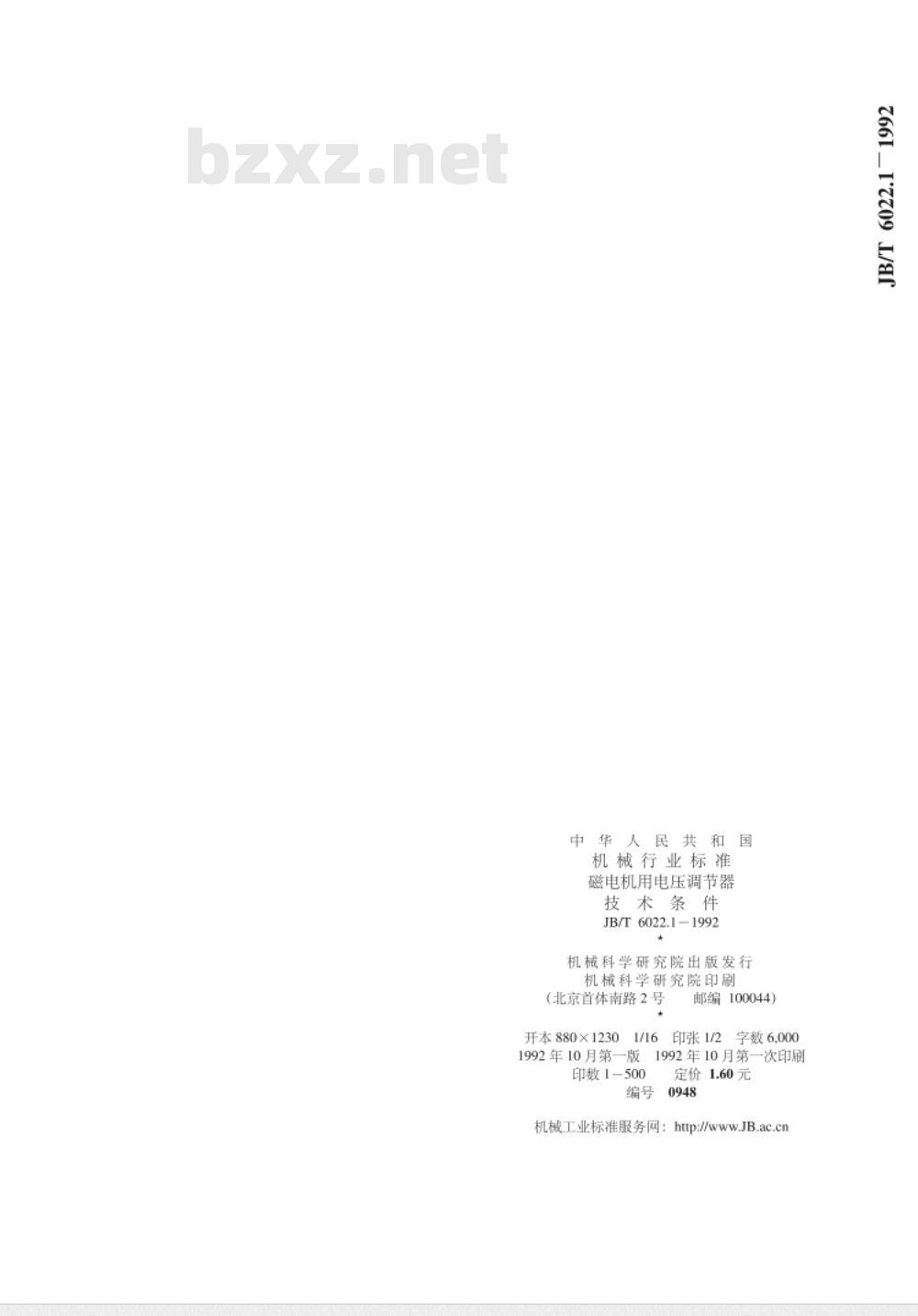

中华人民共和国
机械行业标准
磁电机用电压调节器
技术条
JB/T 6022.1-1992
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044)
印张1/2
开本880×1230
字数6,000
1992年10月第一版
1992年10月第一次印刷
印数1-500
定价1.60元
