【机械行业标准(JB)】 磁电机用电压调节器 试验方法

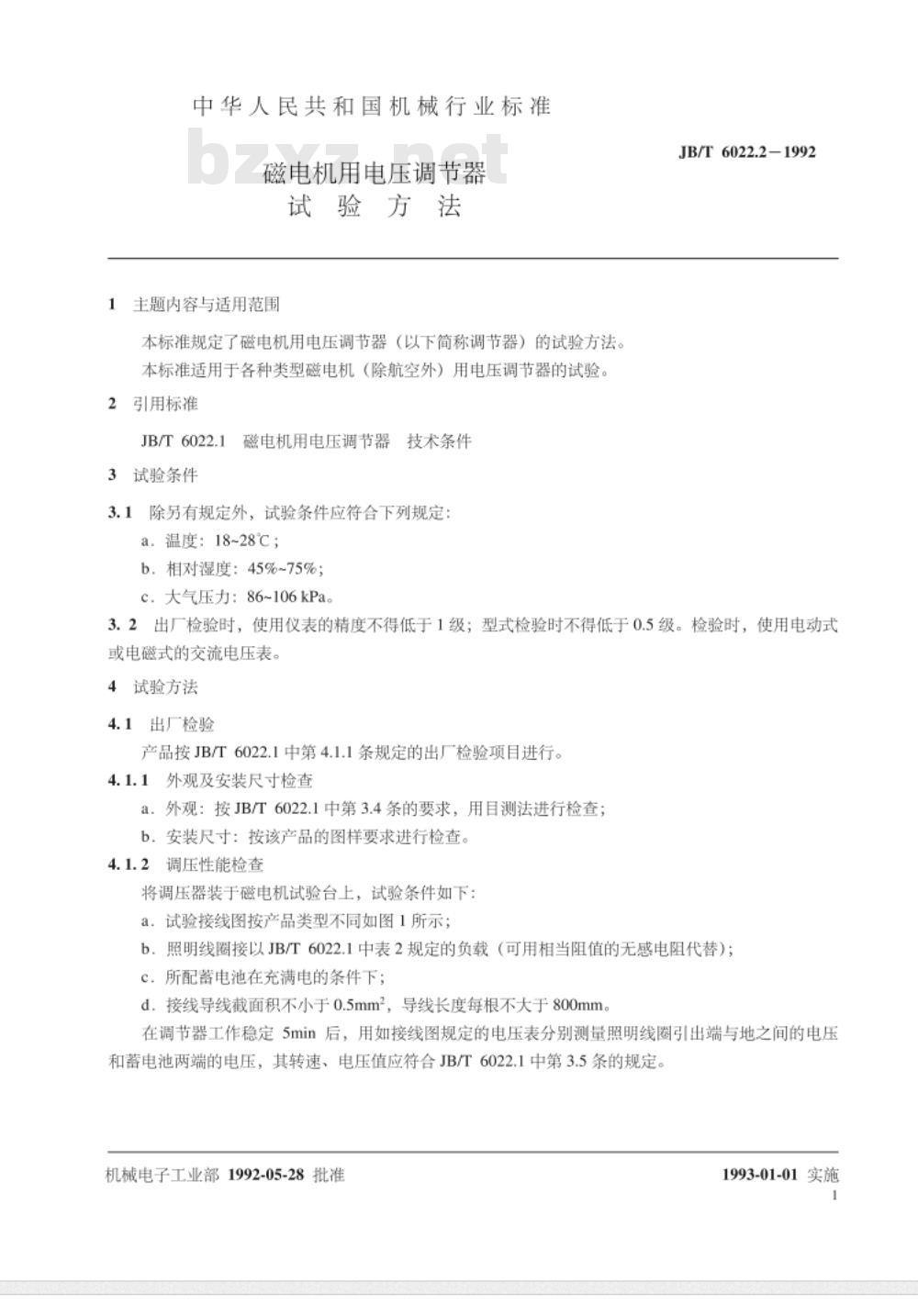

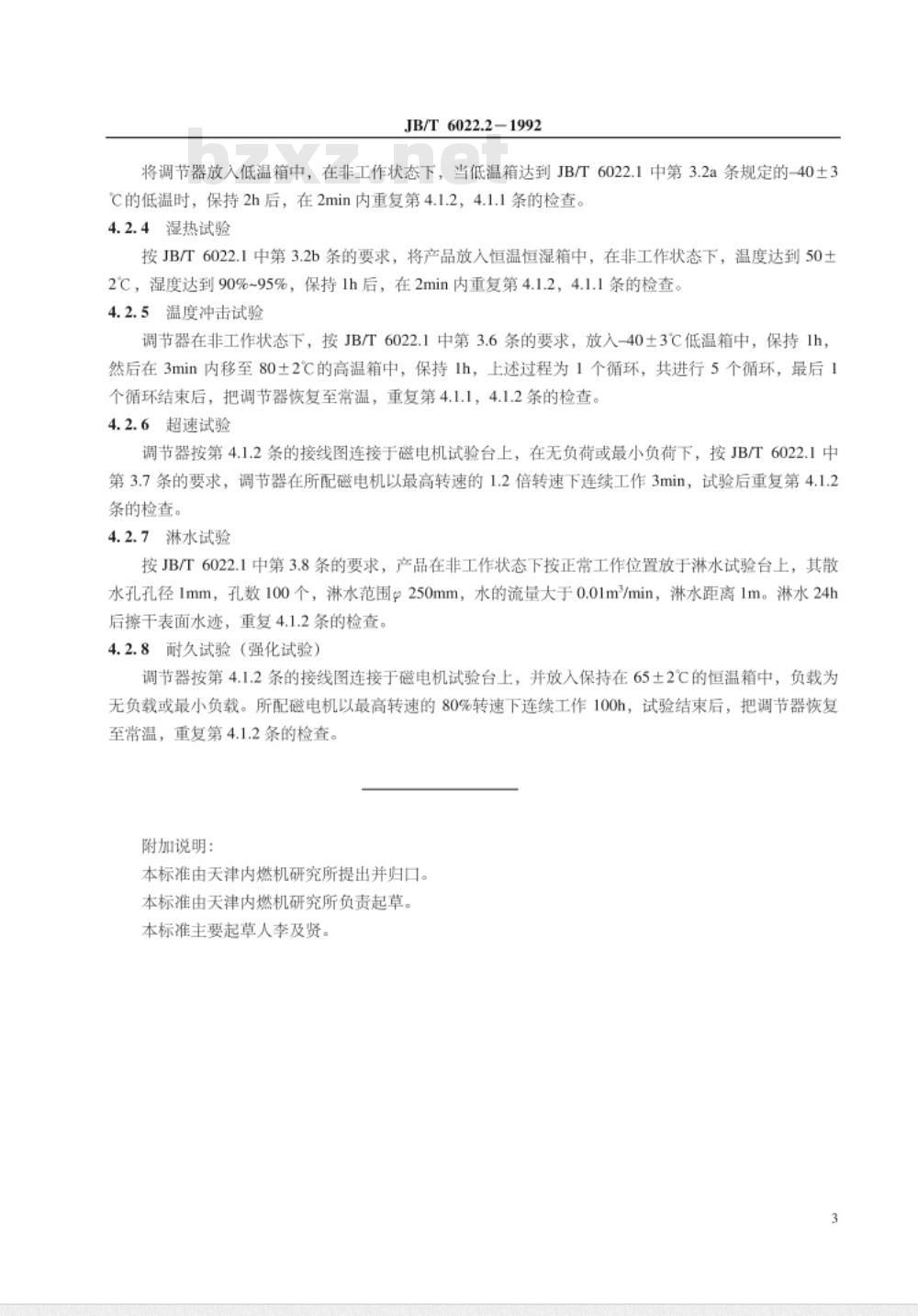

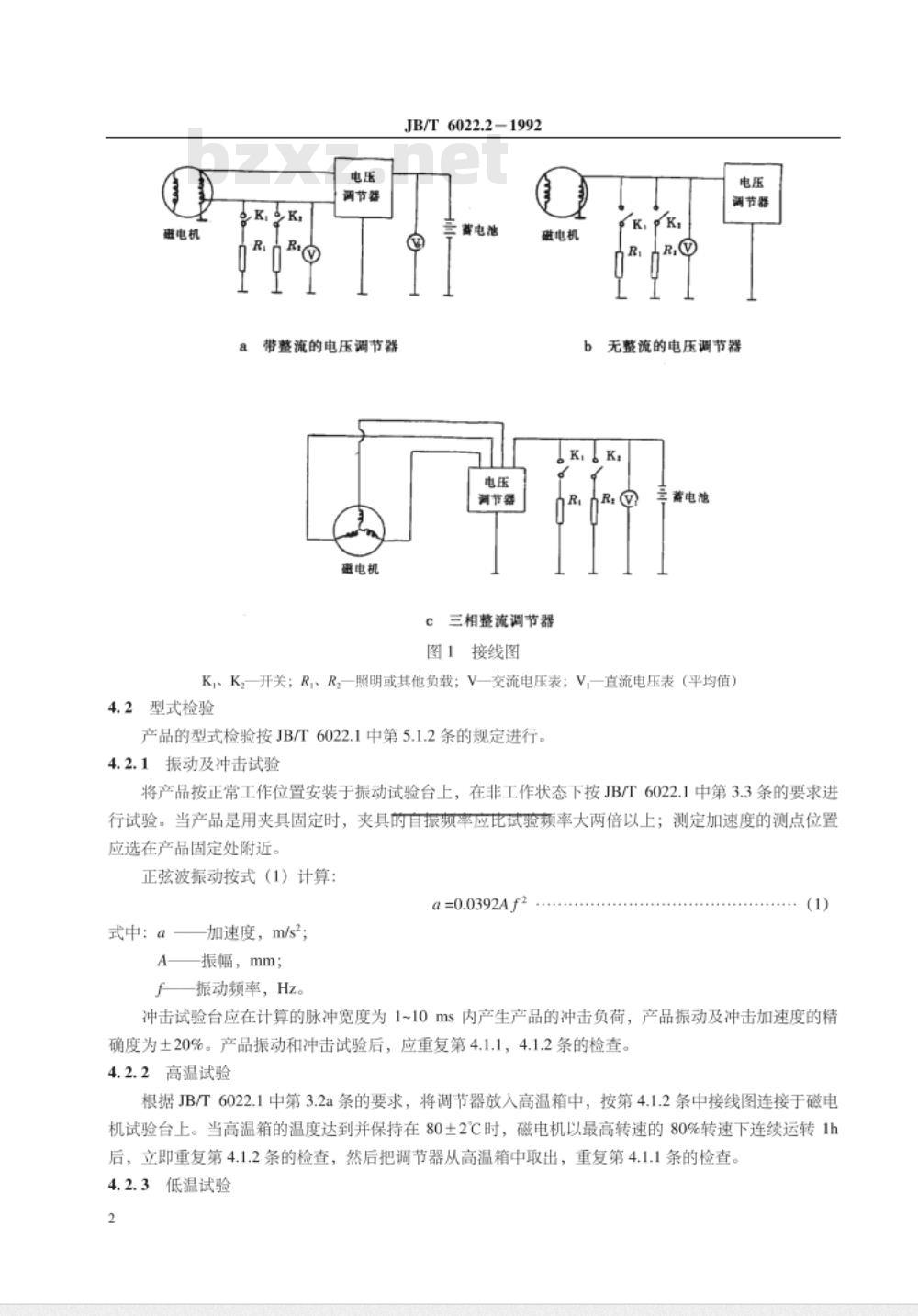

中华人民共和国机械行业标准 JB/T 6022.2-1992 磁电机用电压调节器 试验方法 1. 范围 本标准规定了磁电机用电压调节器（以下简称调节器）的试验方法，适用于各种类型磁电机（除航空外）用电压调节器的试验。 2. 引用标准 JB/T 6022.1 磁电机用电压调节器：技术条件 3. 试验条件 3.1 除另有规定外，试验条件应符合下列规定： a. 温度：18~28℃； b. 相对湿度：45%~75%； c. 大气压力：86~106kPa。 3.2 出厂检验时，使用仪表的精度不得低于1级；型式检验时不得低于0.5级。检验时，使用电动式或电磁式的交流电压表。 4. 试验方法 4.1 出厂检验 产品按 JB/T 6022.1 中第 4.1.1 条规定的出厂检验项目进行。 4.1.1 外观及安装尺寸检查 外观：按 JB/T 6022.1 中第 3.4 条的要求，用目测法进行检查； 安装尺寸：按该产品的图样要求进行检查。 4.1.2 调压性能检查 将调压器装于磁电机试验台上，试验条件如下： a. 试验接线图按产品类型不同如图 1 所示； b. 照明线圈接以 JB/T 6022.1 中表 2 规定的负载（可用相当阻值的无感电阻代替）；所配蓄电池在充满电的条件下； c. 接线导线截面积不小于0.5mm²，导线长度每根不大于800mm。在调节器工作稳定5min后，用如接线图规定的电压表分别测量照明线圈引出端与地之间的电压和蓄电池两端的电压，其转速、电压值应符合 JB/T 6022.1 中第 3.5 条的规定。 4.2 型式检验 产品的型式检验按 JB/T 6022.1 中第 5.1.2 条的规定进行。 4.2.1 振动及冲击试验 将产品按正常工作位置安装于振动试验台上，在非工作状态下按 JB/T 6022.1 中第 3.3 条的要求进行试验。当产品是用夹具固定时，夹具的自振频率应比试验频率大两倍以上；测定加速度的测点位置应选在产品固定处附近。 4.2.2 高温试验 根据 JB/T 6022.1 中第 3.2a 条的要求，将调节器放入高温箱中，按第 4.1.2 条中接线图连接于磁电机试验台上。当高温箱的温度达到并保持在80±2℃时，磁电机以最高转速的80%转速下连续运转1h后，立即重复第 4.1.2 条的检查。 4.2.3 低温试验 将调节器放入低温箱中，在非工作状态下，当低温箱达到 JB/T 6022.1 中第 3.2a 条规定的-40±3℃的低温时，保持2h后，在2min内重复第 4.1.2，4.1.1 条的检查。 4.2.4 湿热试验 按 JB/T 6022.1 中第 3.2b 条的要求，将产品放入恒温恒湿箱中，在非工作状态下，温度达到50±2℃，湿度达到90%~95%，保持1h后，在2min内重复第 4.1.2，4.1.1 条的检查。 4.2.5 温度冲击试验 调节器在非工作状态下，按 JB/T 6022.1 中第 3.6 条的要求，放入-40±3℃低温箱中，保持1h，然后在3min内移至80±2℃的高温箱中，保持1h，上述过程为1个循环，共进行5个循环，最后1个循环结束后，把调节器恢复至常温，重复第 4.1.1，4.1.2 条的检查。 4.2.6 超速试验 调节器按第 4.1.2 条的接线图连接于磁电机试验台上，在无负荷或最小负荷下，按 JB/T 6022.1 中第 3.7 条的要求，调节器在所配磁电机以最高转速的1.2倍转速下连续工作3min，试验后重复第 4.1.2 条的检查。 4.2.7 淋水试验 按 JB/T 6022.1 中第 3.8 条的要求，产品在非工作状态下按正常工作位置放于淋水试验台上，其散水孔孔径1mm，孔数100个，淋水范围250mm，水的流量大于所要求的标准。
