【机械行业标准(JB)】 化油器 夹紧式出口连接尺寸

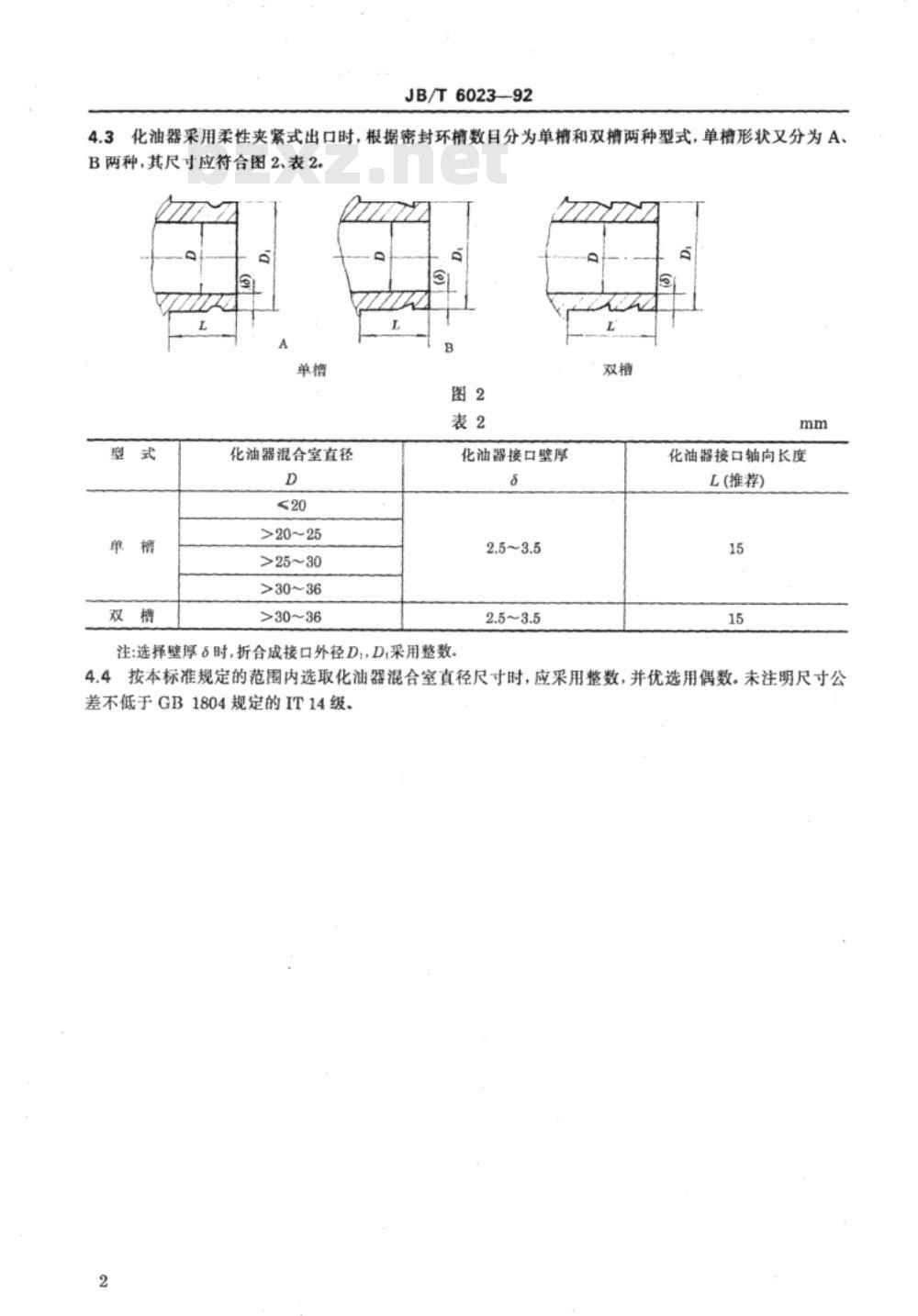

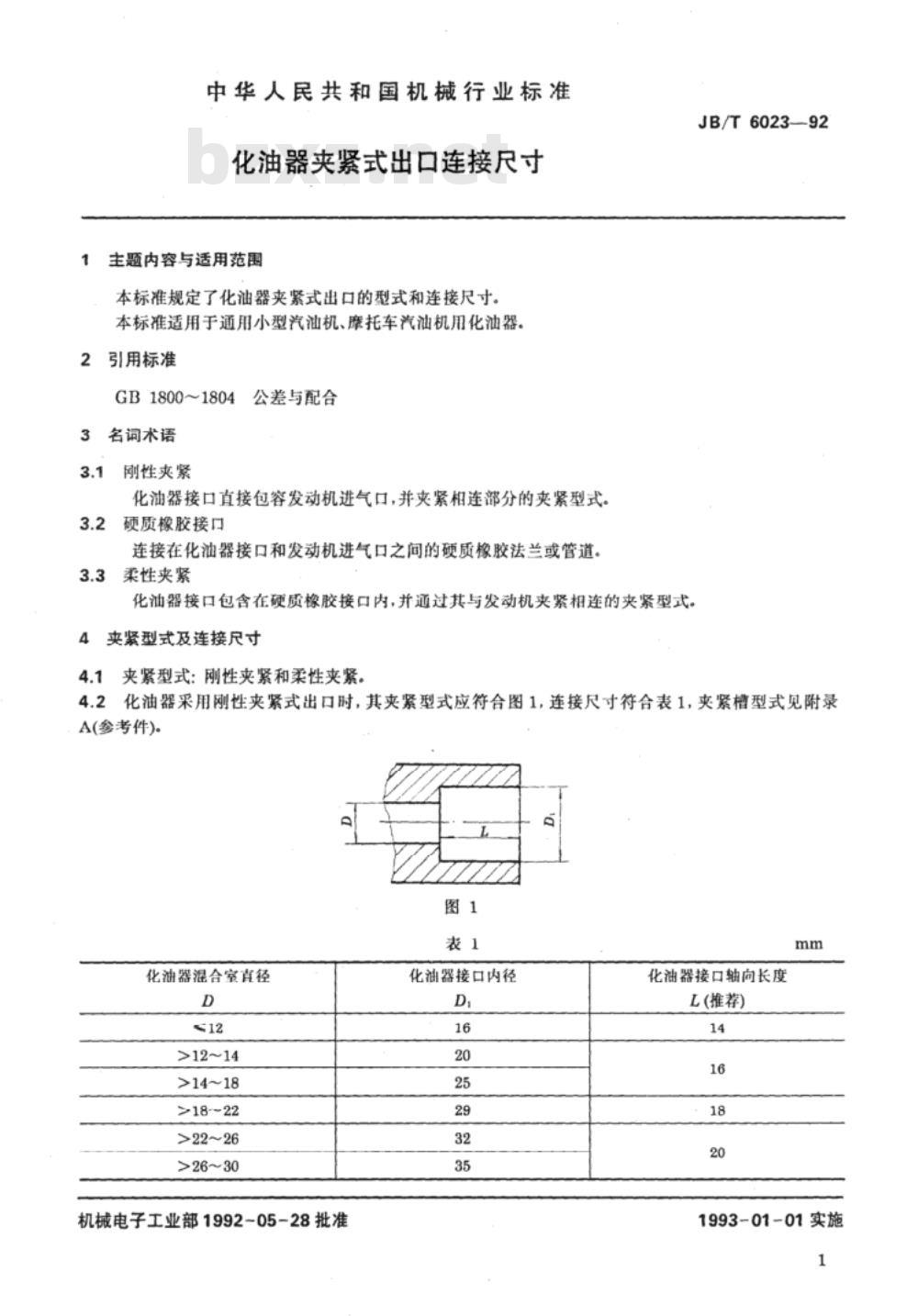

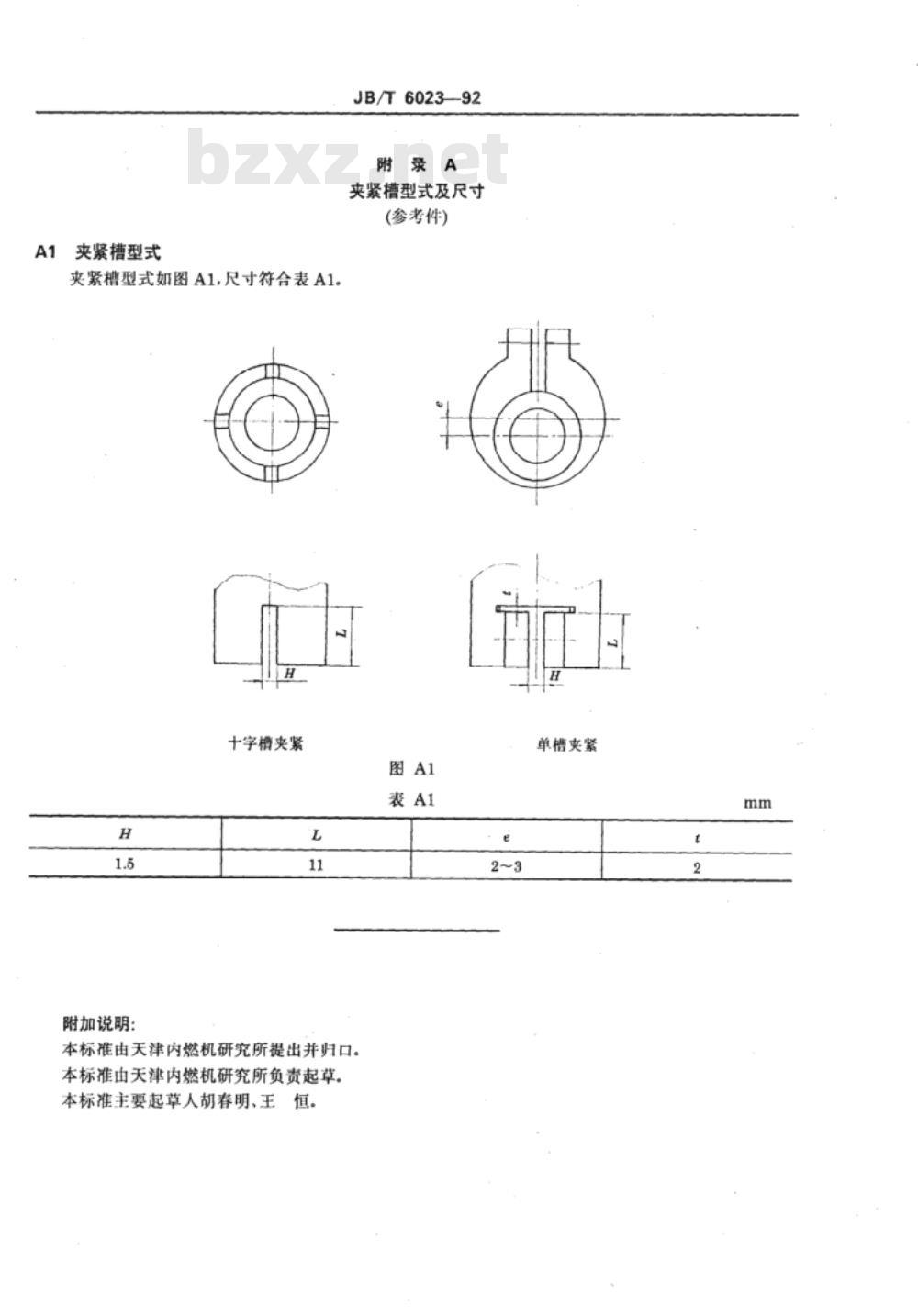

中华人民共和国机械行业标准 JB/T 6023—92 化油器夹紧式出口连接尺寸 1. 范围 本标准规定了化油器夹紧式出口的型式和连接尺寸，适用于通用小型汽油机、摩托车汽油机用化油器。 2. 引用标准 GB1800~1804 公差与配合 3. 名词术语 3.1 刚性夹紧 化油器接口直接包容发动机进气口，并夹紧相连部分的夹紧型式。 3.2 硬质橡胶接口 连接在化油器接口和发动机进气口之间的硬质橡胶法兰或管道。 3.3 柔性夹紧 化油器接口包含在硬质橡胶接口内，并通过其与发动机夹紧相连的夹紧型式。 4. 夹紧型式及连接尺寸 4.1 夹紧型式：刚性夹紧和柔性夹紧。 4.2 化油器采用刚性夹紧式出口时，其夹紧型式应符合图1，连接尺寸符合表1，夹紧槽型式见附录A（参考件）。 表1 化油器混合室直径 D ≤12 >12~14 >14~18 >18~22 >22~26 >26~30 化油器接口内径 D1 16 20 25 29 32 35 化油器接口轴向长度 L（推荐） 14 16 18 20 mm 4.3 化油器采用柔性夹紧式出口时，根据密封环梢数目分为单槽和双槽两种型式，单槽形状又分为A、B两种，其尺寸应符合图2、表2。 表2 化油器接口壁厚 8 2.5~3.5 2.5~3.5 注：选择壁厚5时，折合成接口外径 D，D1 采用整数。双槽 化油器接口轴向长度 L（推荐） 15 15 4.4 按本标准规定的范围内选取化油器混合室真径尺寸时，应采用整数，并优选用偶数。未注明尺寸公差不低于 GB1804 规定的 IT14 级。 5. 夹紧槽型式 夹紧槽型式如图A1，尺寸符合表A1 十字橘夹紧。 6. 附加说明 本标准由天津内燃机研究所提出并归口。本标准由天津内燃机研究所负责起草。本标准主要起草人胡春明、王恒。
