【机械行业标准(JB)】 化油器通道堵头 铜球

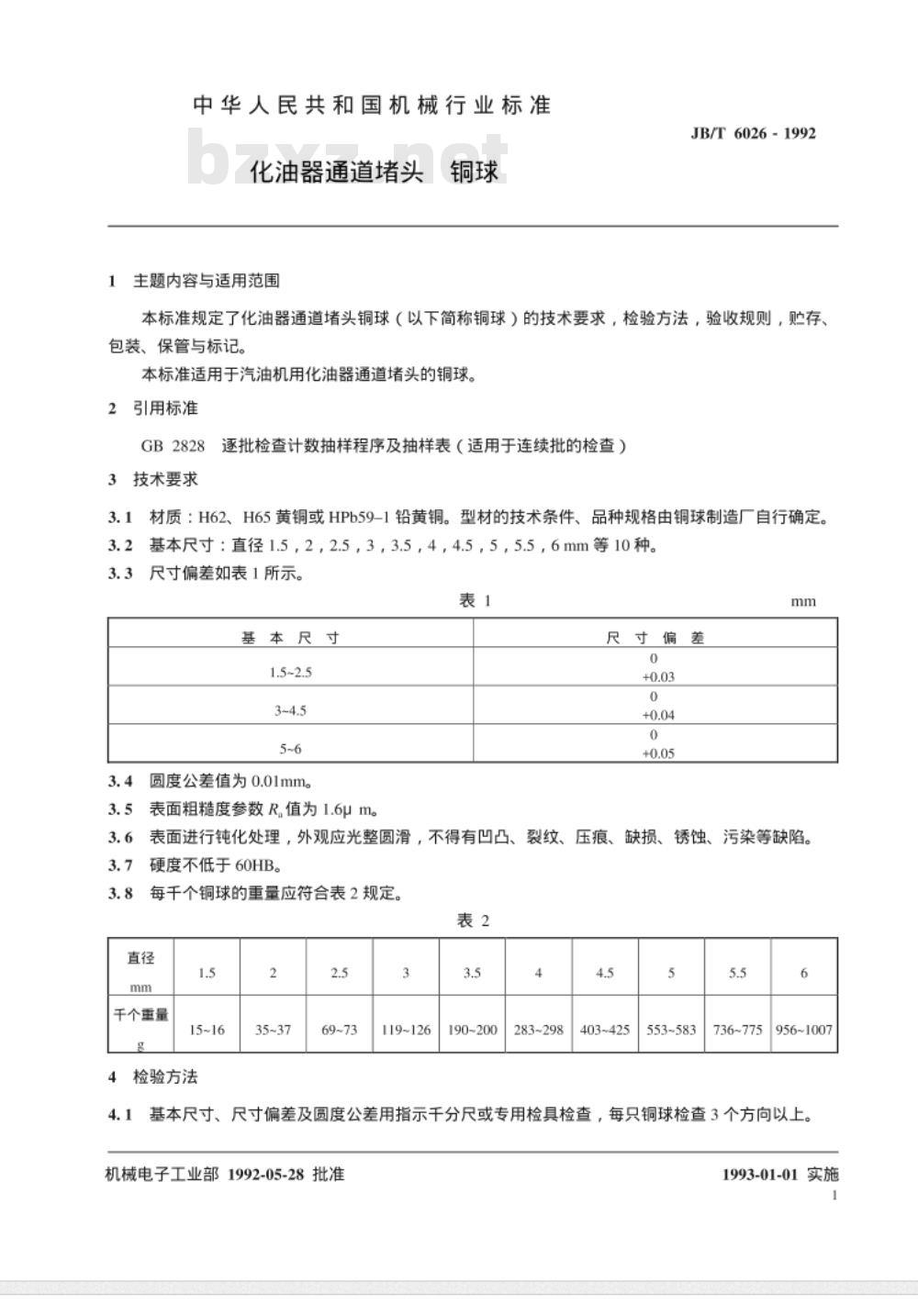

中华人民共和国机械行业标准 JB/T6026-1992 化油器通道堵头 1992-05-28发布 中华人民共和国机械电子工业部 1993-01-01实施 1 主题内容与适用范围 本标准规定了化油器通道堵头铜球（以下简称铜球）的技术要求、检验方法、验收规则、包装、保管与标记。本标准适用于汽油机用化油器通道堵头的铜球。 2 引用标准 GB2828 3 技术要求 3.1 材质：H62、H65黄铜或HPb59-1铅黄铜。 3.2 基本尺寸：直径为1.5、2、2.5、3、3.5、4、4.5、5、5.5、6mm等10种。 3.3 尺寸偏差：如表1所示。表1 基本尺寸 1.5~2.5mm 3~4.5mm 5~6mm 尺寸偏差 0 +0.03 0 +0.04 0 +0.05mm 3.4 圆度公差值：0.01mm。 3.5 表面粗糙度参数R值为1.6μm。 3.6 表面进行钝化处理，外观应光整圆滑，不得有凹凸、裂纹、压痕、缺损、锈蚀、污染等缺陷。 3.7 硬度不低于60HB。 3.8 每千个铜球的重量应符合表2规定。 表2 直径(mm) 千个重量 1.5 15~16g 2 35~37g 2.5 69~73g 3 119~126g 3.5 190~200g 4 283~298g 4.5 403~425g 5 553~583g 5.5 736~775g 6 956~1007g 4 检验方法 4.1 基本尺寸、尺寸偏差及圆度公差用指示千分尺或专用检具检查，每只铜球检查3个方向以上。 4.2 表面粗糙度及外观质量用目测与样块对比，或专用检具进行检验。 4.3 硬度用硬度计检查。 4.4 重量用天平称量。 5 验收规则 按GB2828中一次正常抽样方案、一般检查水平I，不合格分类及AQL值按表3的规定。 表3 不合格分类 B类 C类 6 标记 6.1 标记方法： 标记示例： 直径2.5mm，材质为H62的铜球：JB/T6062-2.5-H62 直径6.0mm，材质为HPb59-1的铜球：JB/T6062-6.0-HPb59-1 7 包装与保管 7.1 包装应有防潮、防锈措施，包装外表面应注明材质、规格、数量、重量、执行标准代号。每盒重量不超过2kg。 7.2 应存放在通风良好、干燥、无腐蚀性气体、液体的库房内。 附加说明： 本标准由天津内燃机研究所提出并归口。本标准由天津内燃机研究所负责起草。主要起草人钟懋生。
