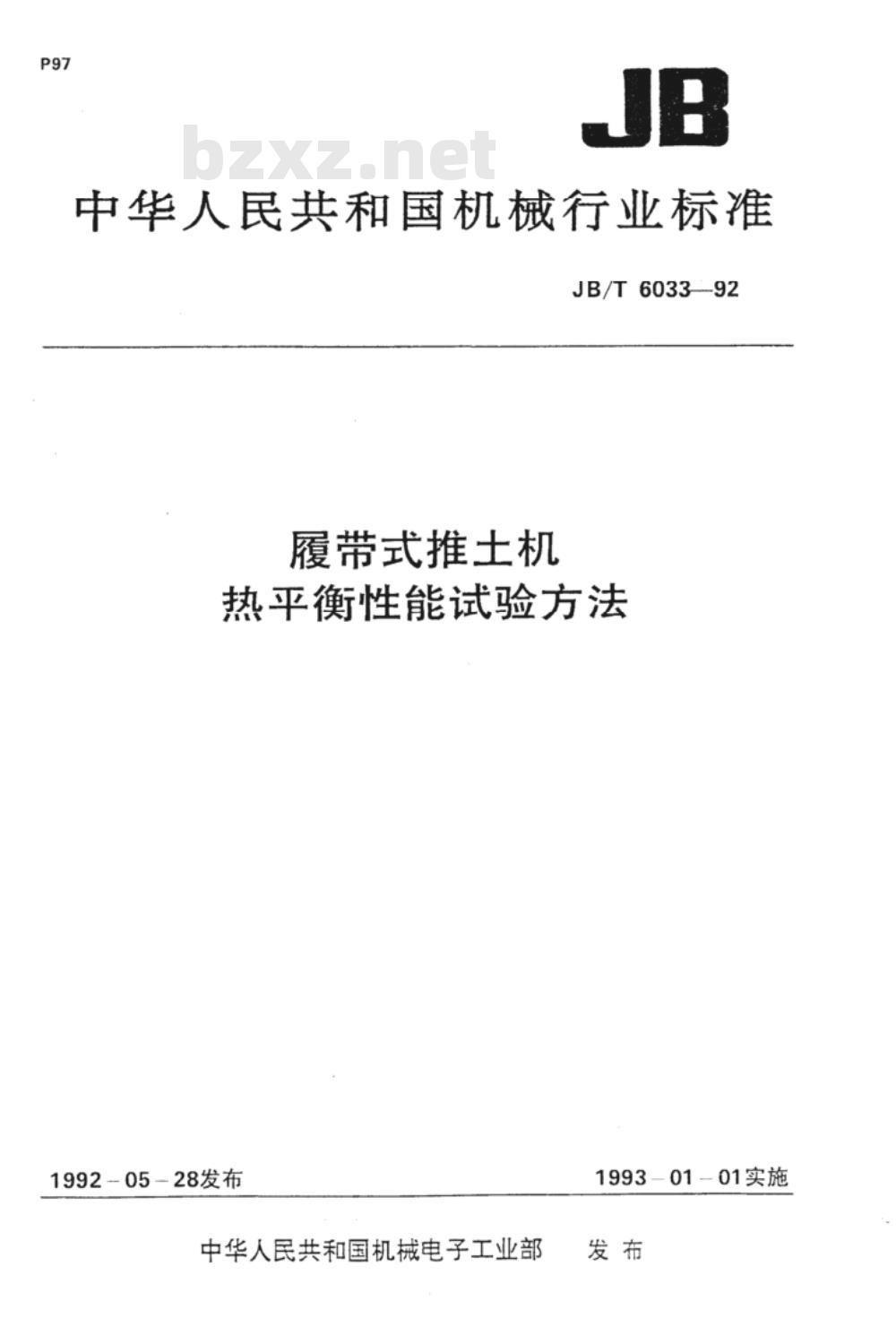

【机械行业标准(JB)】 履带式推土机 热平衡性能 试验方法

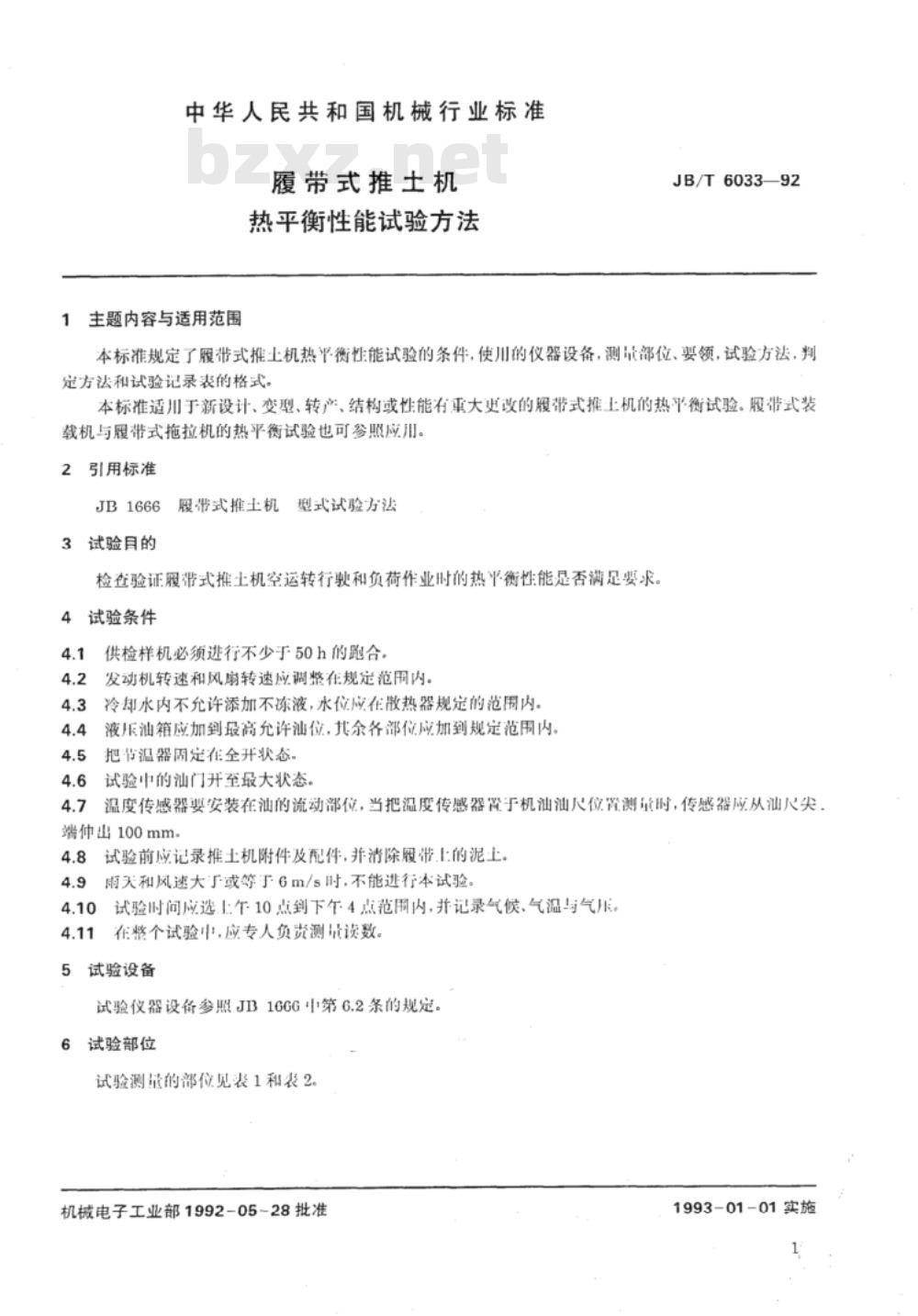

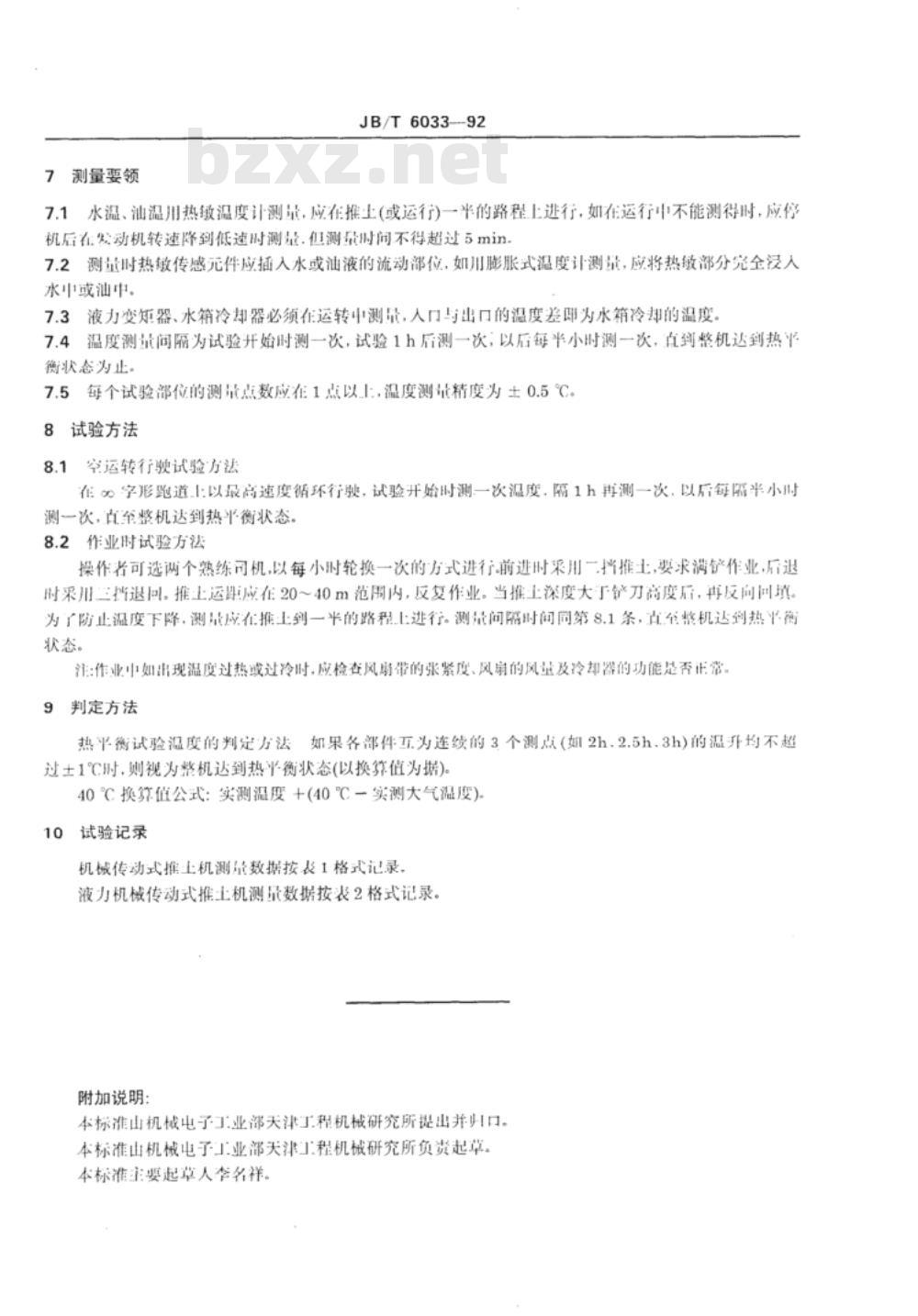

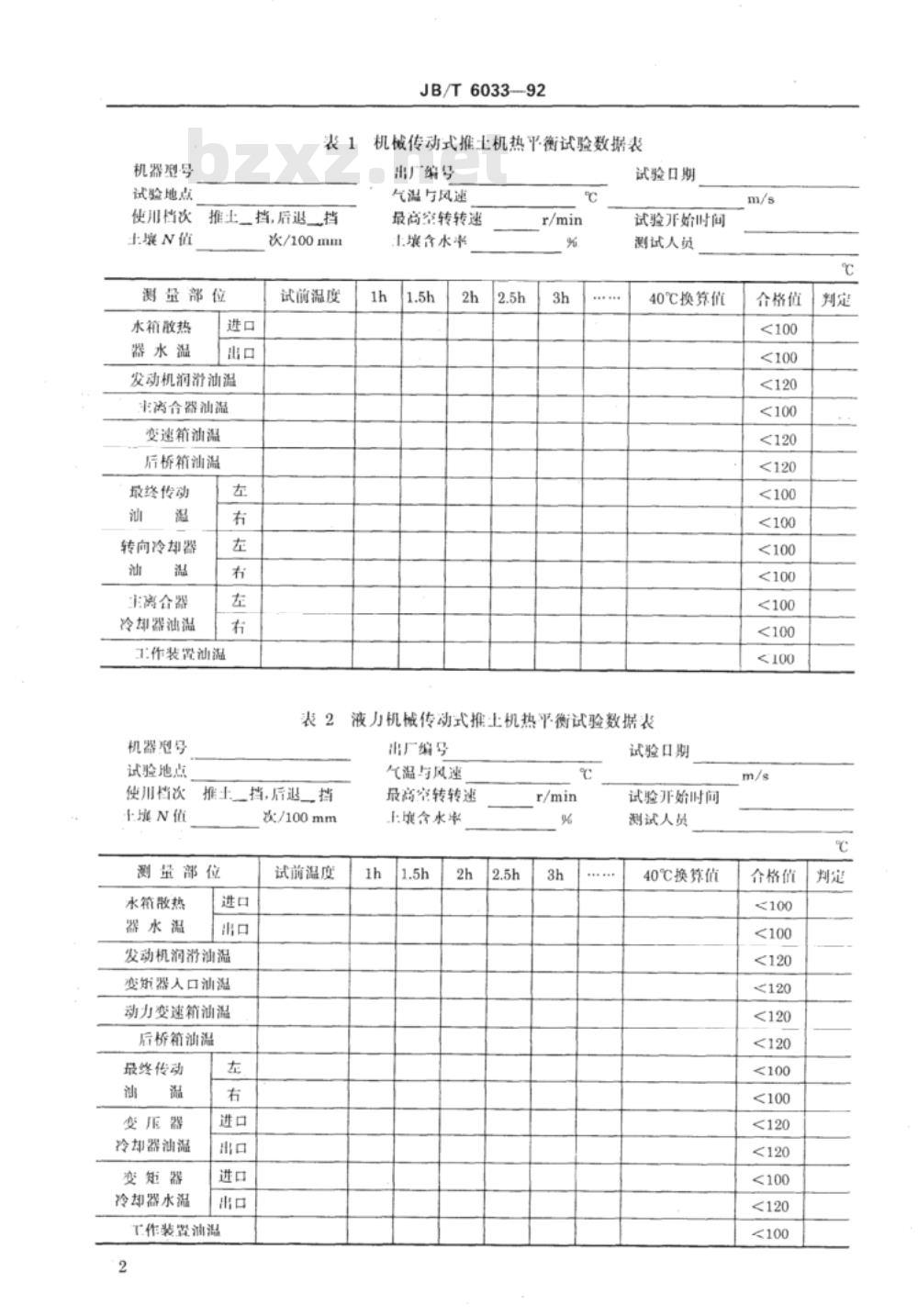

中华人民共和国机械行业标准 JB/T6033-92 履带式推土机 热平衡性能试验方法 1992-05-28发布 中华人民共和国机械电子工业部发布 1993-01-01实施 1 主题内容与适用范围 本标准规定了履带式推土机热平衡性能试验的条件、试验设备、测量部位、试验方法、判定方法以及试验记录表的格式。本标准适用于新设计、变型、转产、结构或性能有重大更改的履带式推土机的热平衡试验，履带式装载机与履带式拖拉机的热平衡试验也可参照应用。 2 引用标准 JB1666 3 试验目的 检查验证履带式推土机空运转行驶和负荷作业时的热平衡性能是否满足要求。 4 试验条件 4.1 供检样机必须进行不少于50小时的跑合。 4.2 发动机转速和风扇转速应调整在规定范围内。 4.3 冷却水内不允许添加不冻液，水位应在散热器规定的范围内。 4.4 液压油箱应加到最高允许油位，其余各部位应加到规定范围内。 4.5 节温器应固定在全开状态。 4.6 试验中的风门应开至最大状态。 4.7 温度传感器要安装在油的流动部位，当将温度传感器置于机油油尺位置测量时，传感器应从油尺尖端延伸出100mm。 4.8 试验前应记录推土机附件及配件，并清除履带上的泥土。 4.9 雨天和风速大于或等于6m/s时，不能进行试验。 4.10 试验时间应选在上午10点到下午4点之间，并记录气候、气温与气压。 4.11 在整个试验中，应专人负责测量和记录数据。 5 试验仪器设备 试验仪器设备参照JB1666中第6.2条的规定。 6 试验部位 试验测量部位见表1和表2。 7 测量要领 7.1 水温、油温应使用热敏温度计测量，应在推土机或运行设备行驶的过程中进行。 7.2 测量时，热敏传感器应插入水或油液的流动部位。如果使用膨胀式温度计测量，应确保热敏部分完全浸入水或油中。 7.3 液力变矩器、水箱冷却器必须在运转中测量，进出口的温度差即为水箱冷却的温度。 7.4 温度测量的间隔为试验开始时测一次，试验1小时后再测一次，每隔半小时测一次，直到整机达到热平衡状态为止。 7.5 每个试验部位的测量点数应不少于1点，温度测量精度为±0.5℃。 8 试验方法 8.1 空运转行驶试验方法 在3字形跑道上以最高速度循环行驶，试验开始时测一次温度，隔1小时再测一次，以后每隔半小时测一次，直到整机达到热平衡状态。 8.2 作业时试验方法 操作人员可选用两个熟练司机，按照每小时轮换一次的方式进行前进时采用一挡推土，要求满铲作业，后退时采用挡退回。推土作业围应在20~40米范围内进行。
