【机械行业标准(JB)】 装载机 斗齿型式与安装尺寸

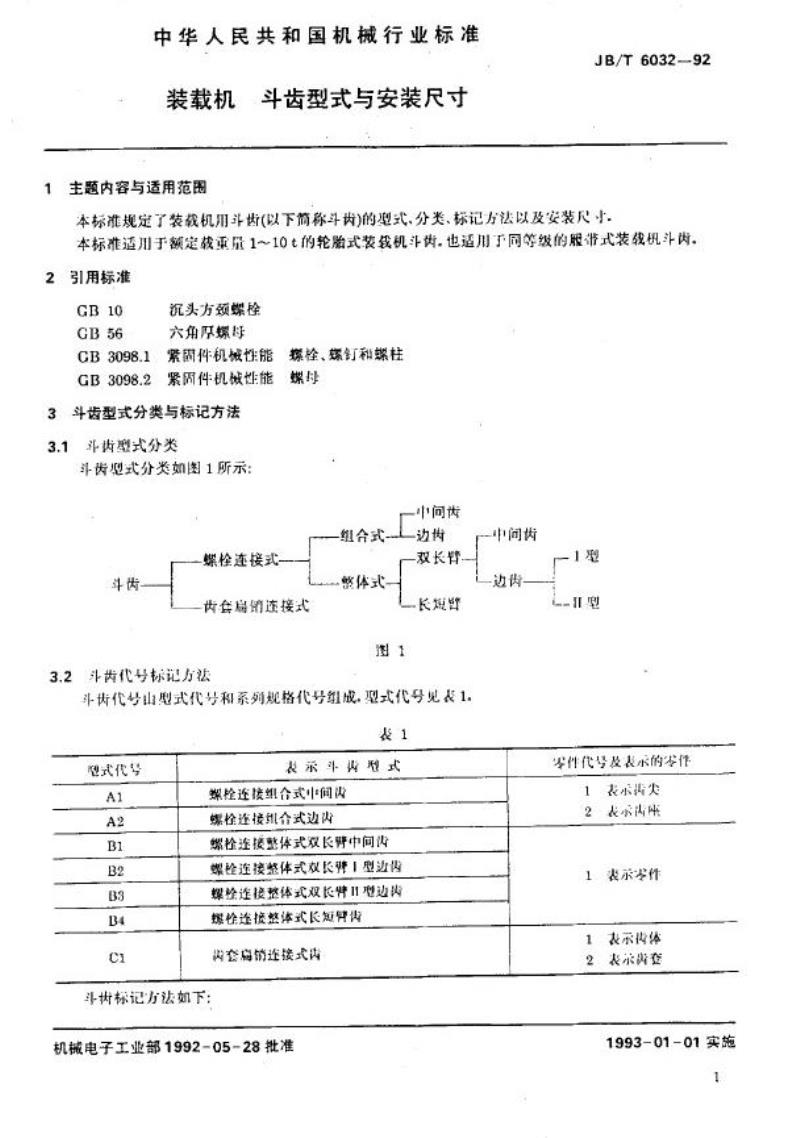

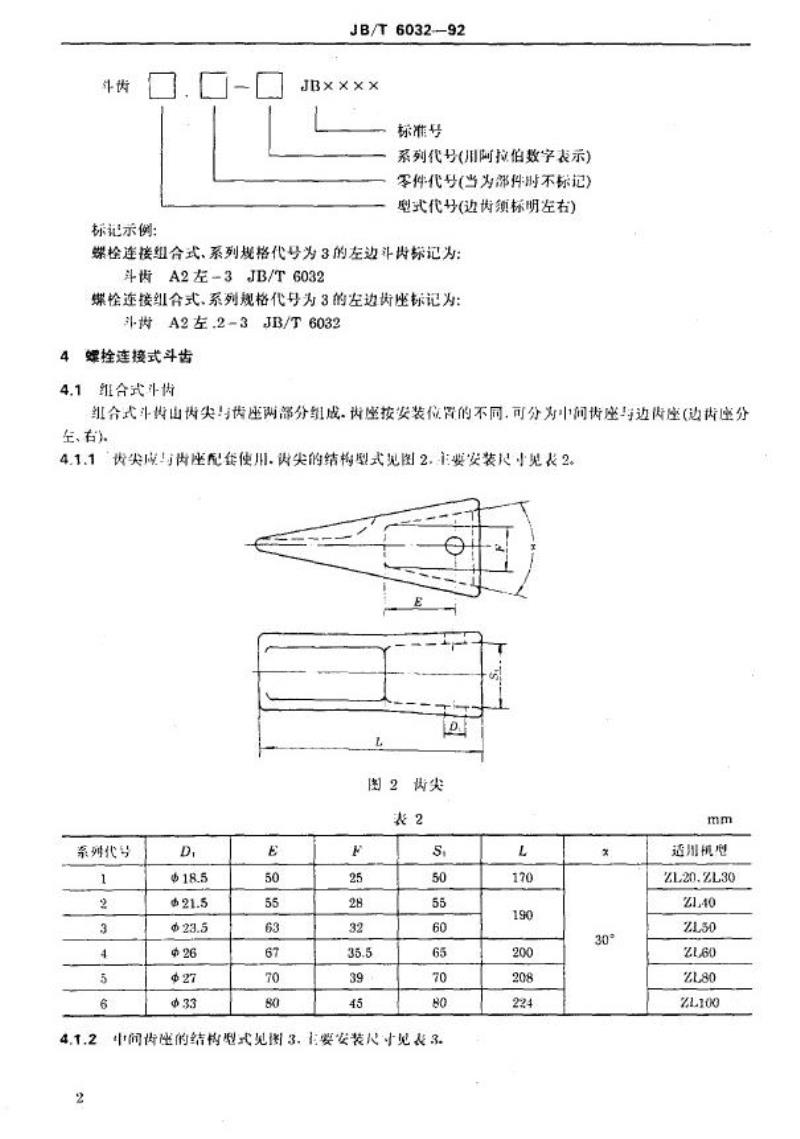

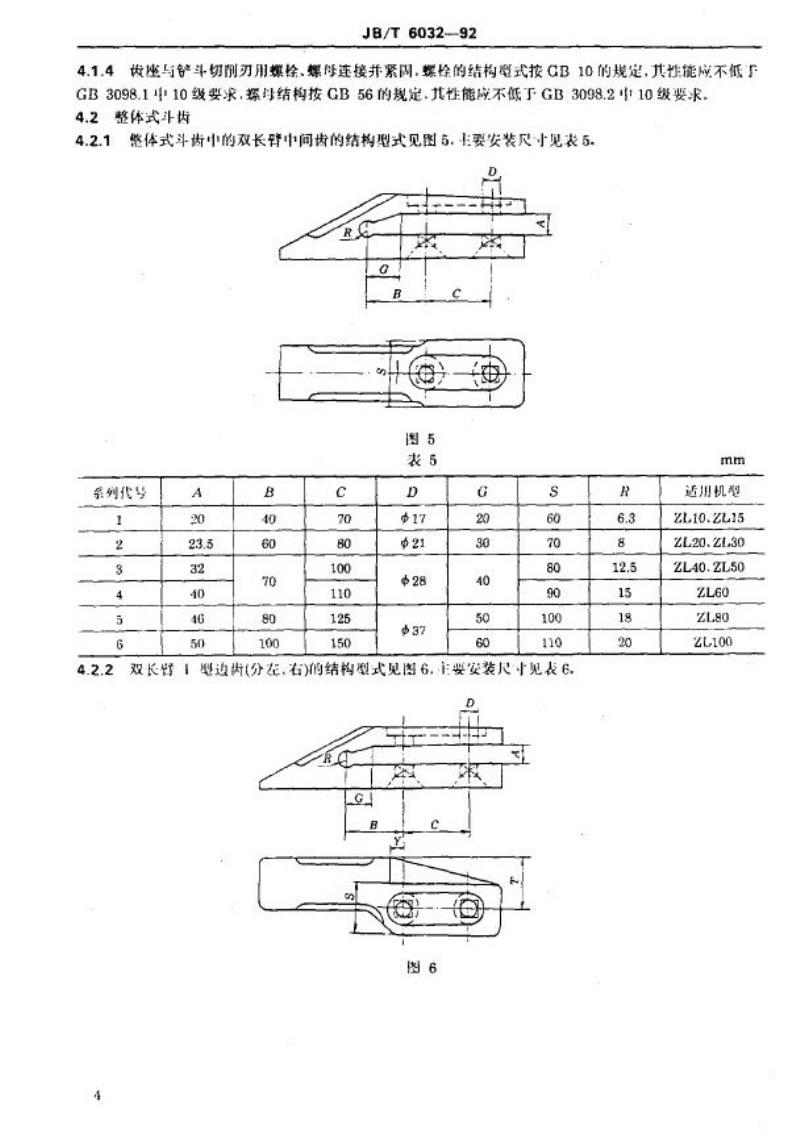

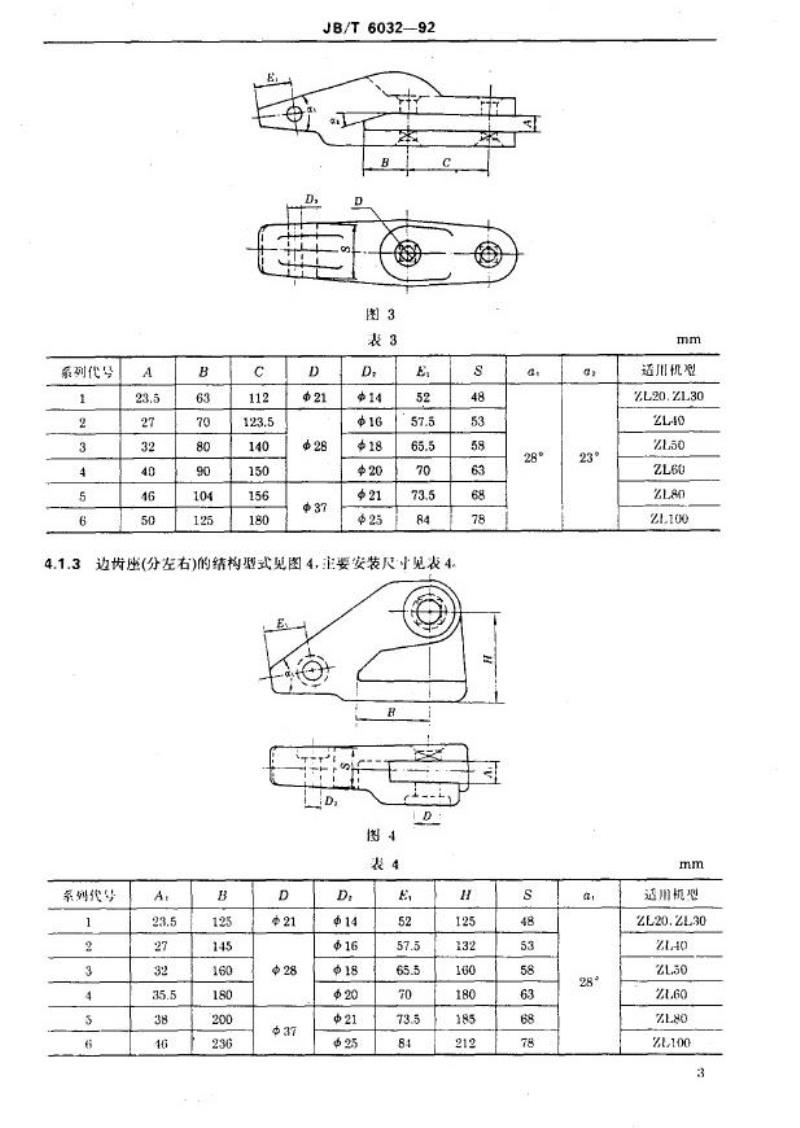

中华人民共和国机械行业标准 JB/T6032—92 装载机 斗齿型式与安装尺寸 1992-05-28发布 中华人民共和国机械电子工业部发布 1993-01-01实施 1 主题内容与适用范围 本标准规定了装载机用斗齿（以下简称斗齿）的型式、分类、标记方法以及安装尺寸。适用于额定载重量1~10t的轮胎式装载机及同等级的履带式装载机。 2 引用标准 GB10 GB56 GB3098.1 紧固件机械性能 GB3098.2 紧固件机械性能 3 斗齿型式分类与标记方法 3.1 斗齿型式分类 斗齿型式分类如图1所示： - 螺栓连接式 - 组合式 - 整体式 - 销连接式 3.2 斗齿代号标记方法 斗齿的代号由型式代号和系列规格代号组成。型式代号见表1，示例如下： - A1：螺栓连接式 - A2：组合式 - B1：螺栓连接式边齿 - B2：螺栓连接式中间齿 3.3 斗齿标记示例 标准号：JB/T6032-92 标记示例： - A2左-3JB/T6032 - B1右-2JB/T6032 4 螺栓连接式斗齿 4.1 组合式斗齿 组合式斗齿由齿尖和齿座两部分组成。齿座根据安装位置的不同，分为中间齿座和边齿座。具体安装尺寸见表2。 4.1.1 齿尖结构型式见图2。 表2 安装尺寸（系列代号） 系列代号 2 3 4 5 6 D (mm) 18.5 21.5 23.5 26 27 E (mm) 50 55 63 67 70 4.1.2 中间齿座结构型式见图3，安装尺寸见表3。 4.1.3 边齿座（分左右）结构型式见图4，安装尺寸见表4。 4.1.4 齿座与铲斗切削刃通过螺栓连接，连接紧固网应符合GB10的要求，性能不低于GB3098.1中10级要求。 5 结论 本标准为装载机斗齿提供了详细的技术要求，包括型式分类、代号标记、安装尺寸、连接方式等内容，为生产和检验提供了参考依据。
