【机械行业标准(JB)】 工程机械 钢质模锻件 通用技术条件

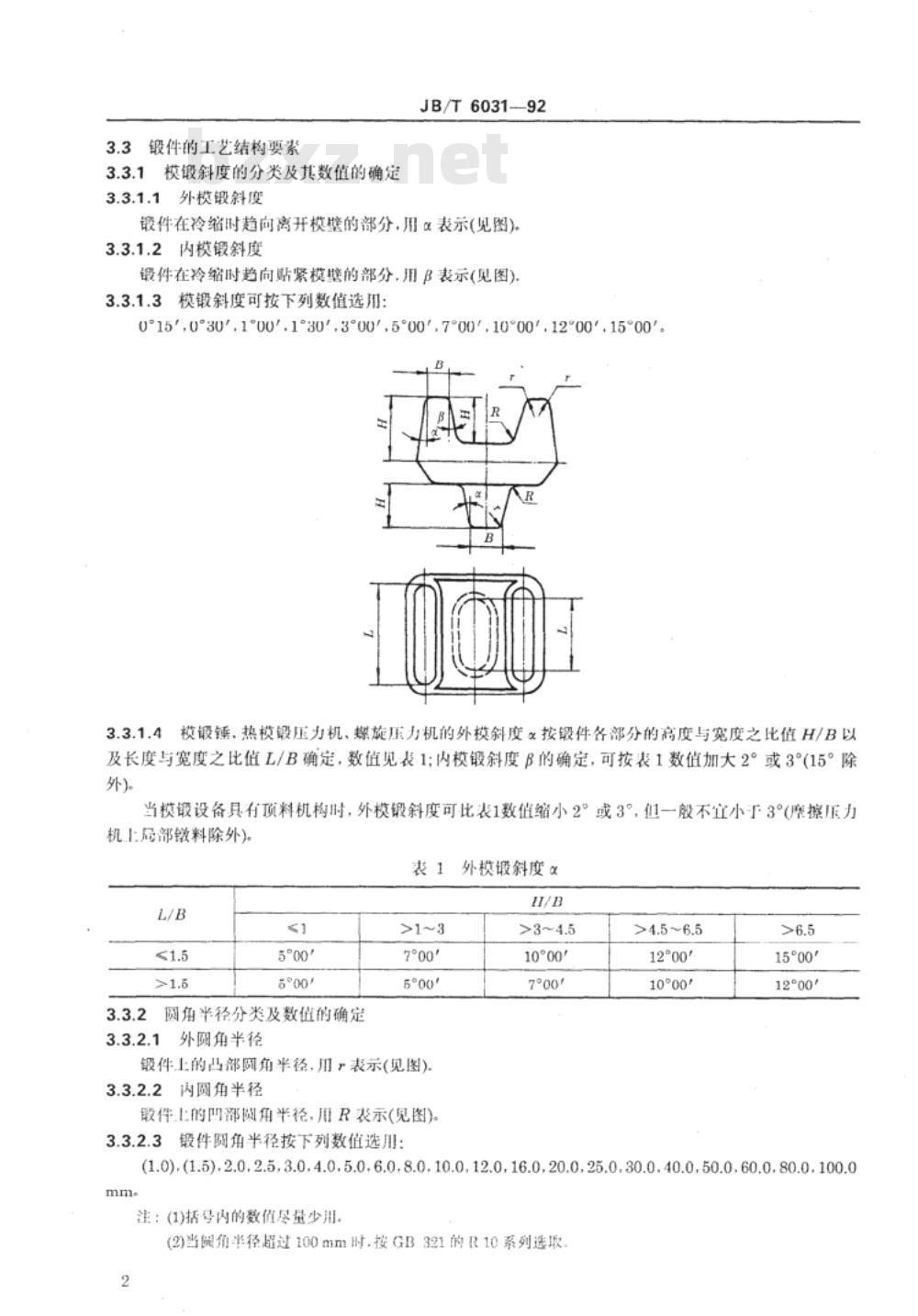

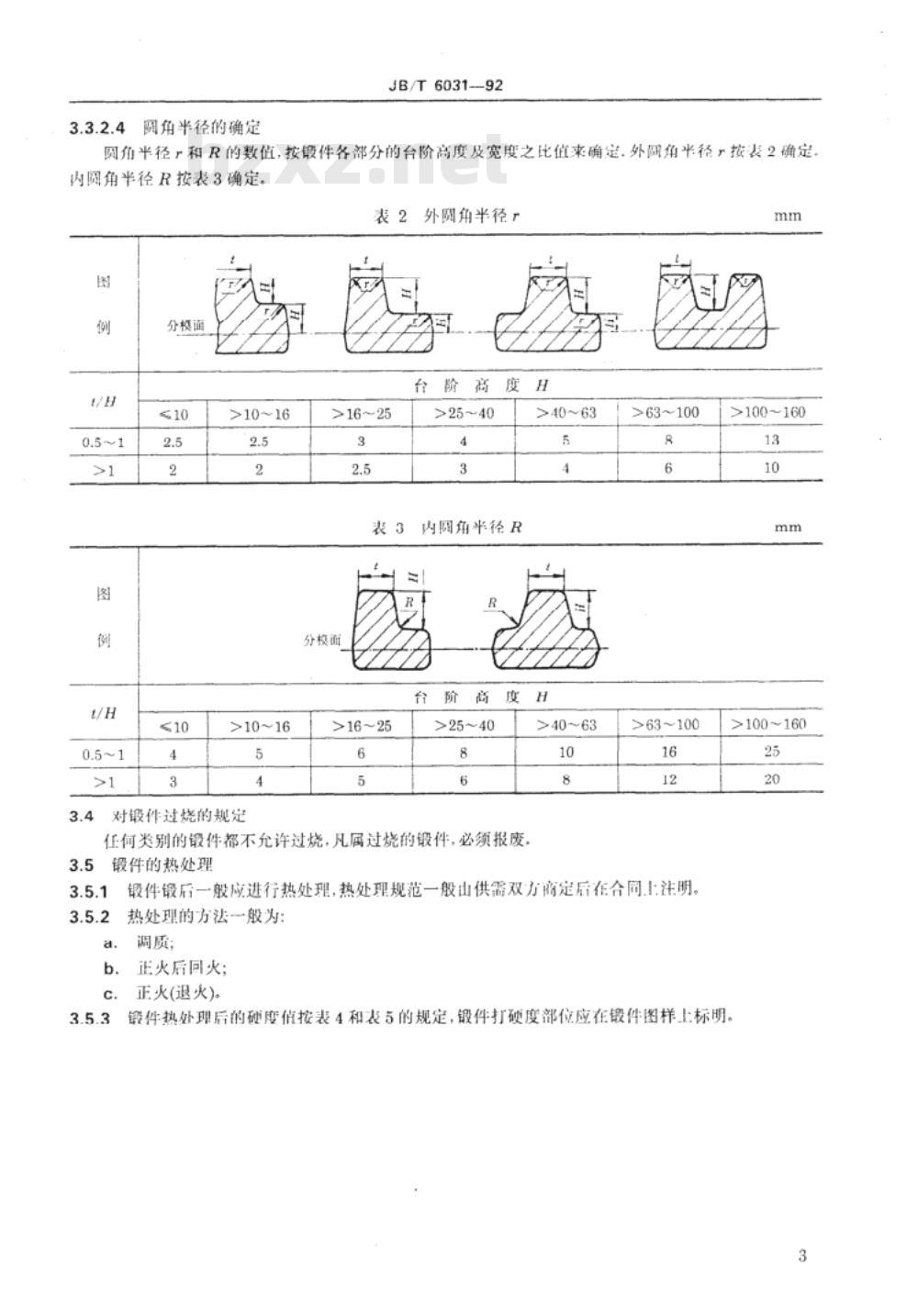

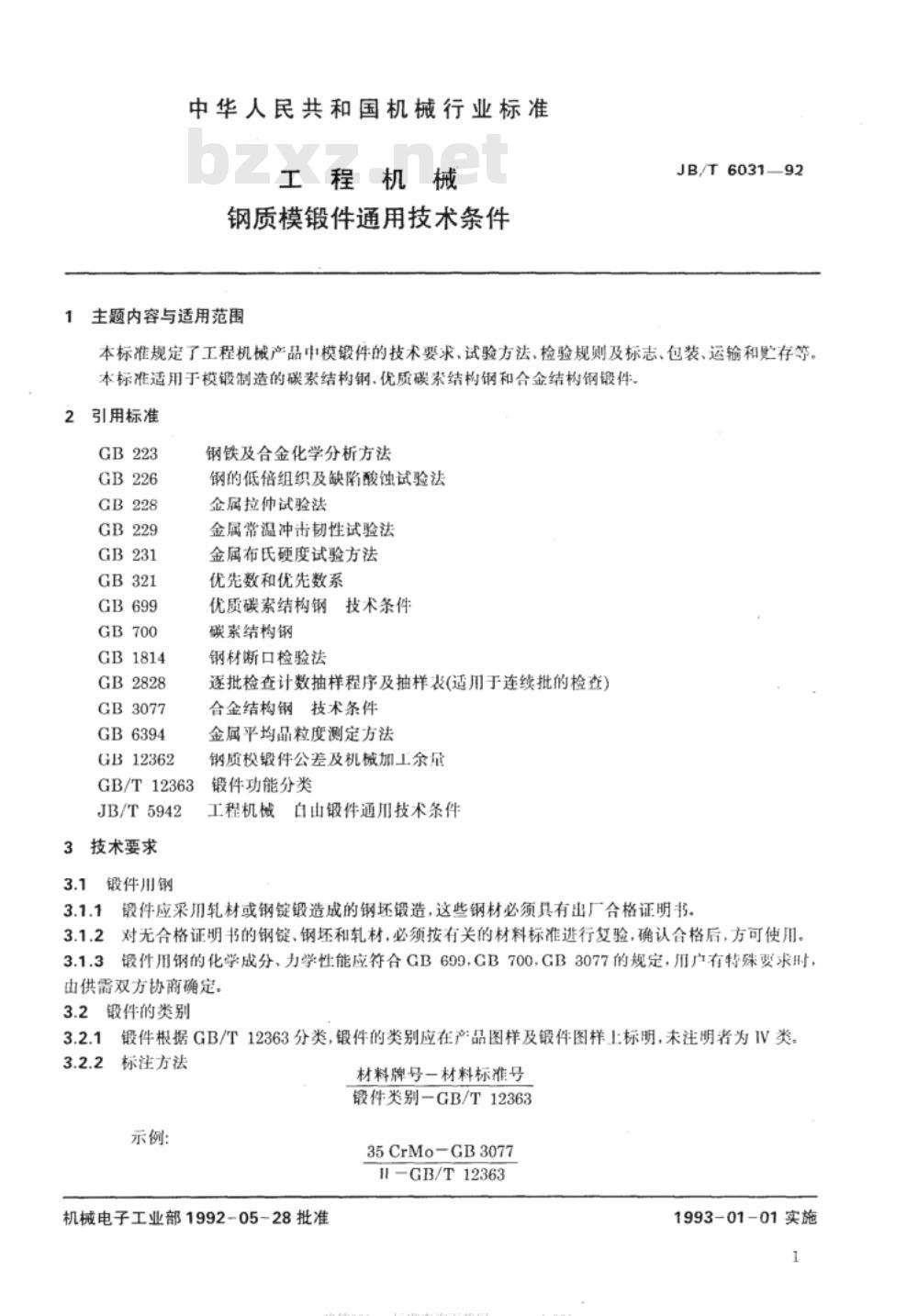

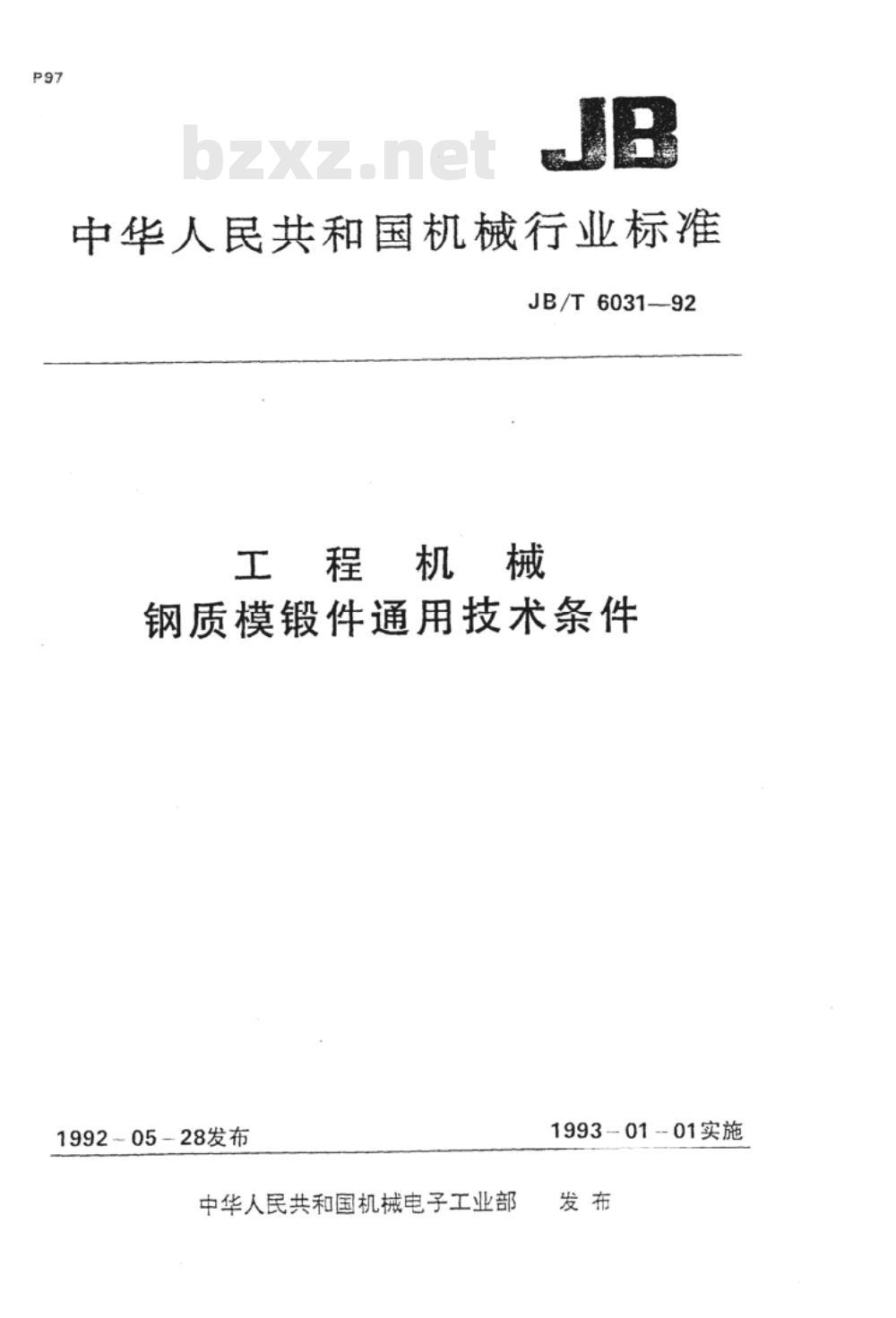

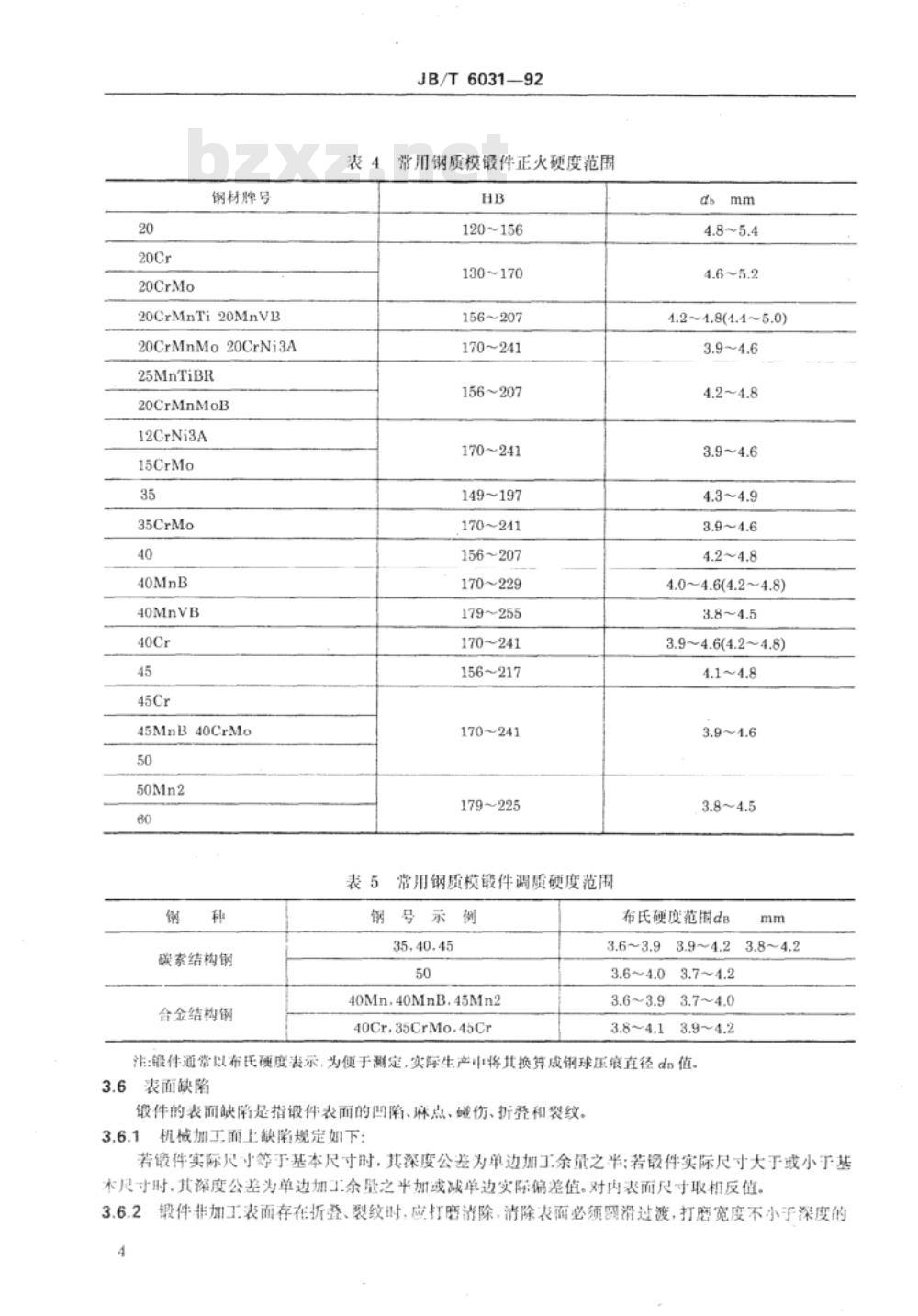

中华人民共和国机械行业标准 JB/T6031—92 工程机械钢质模锻件通用技术条件 1992-05-28发布 中华人民共和国机械电子工业部 1993-01-01实施 1 主题内容与适用范围 本标准规定了工程机械产品中模锻件的技术要求、试验方法、检验规则及标志、包装、运输和贮存等方面的要求。适用于模锻制造的碳素结构钢、优质碳素结构钢和合金结构钢锻件。 2 引用标准 GB223 GB226 GB228 GB229 GB231 GB321 GB699 GB700 GB1814 GB2828 GB3077 GB6394 GB12362 GB/T12363 JB/T5942 3 技术要求 3.1 锻件用钢 锻件应采用轧材或钢锭锻造成的钢坏锻造，这些钢材必须具有出厂合格证明书。对无合格证明书的钢材、钢坯和轧材，必须按相关材料标准进行复验，确认合格后方可使用。锻件用钢的化学成分、力学性能应符合GB699、GB700、GB3077的规定，用户有特殊要求时，由供需双方协商确定。 3.2 锻件的类别 锻件根据GB/T12363分类，锻件的类别应在产品图样及锻件图样上标明，未注明者为IV类标注方法。 示例：35CrMo-GB3077 II-GB/T12363 3.3 锻件的工艺结构要求 3.3.1 模锻斜度的分类及其数值的确定 3.3.1.1 外模锻斜度：锻件在冷缩时趋向离开模壁的部分，通常用α表示（见图）。 3.3.1.2 内模锻斜度：锻件在冷缩时趋向贴紧模壁的部分，通常用β表示（见图）。 3.3.1.3 模锻斜度数值选择：外模锻斜度按锻件各部分的高度与宽度之比值H/B以及长度与宽度之比值L/B确定。具体数值参见表1。 表1 外模锻斜度α（数值示例） L/B ≤1.5 >1.5 外模斜度 5°00 5°00 3.3.2 圆角半径分类及数值的确定 3.3.2.1 外圆角半径：锻件上的凸部角半径，用r表示。 3.3.2.2 内圆角半径：锻件上的凹部角半径，用R表示。 3.3.2.3 锻件圆角半径按以下数值选择： H/B >3~4.5 7°00 H/B >4.5~6.5 10°00 H/B >6.5 12°00 注：括号内的数值尽量少用，圆角半径超过100mm时按GB321的R10系列选取。 3.3.2.4 圆角半径的确定：圆角半径的数值应按锻件各部分的台阶高度及宽度之比值来确定，具体数值参见表2和表3。 表2 外圆角半径r（数值示例） H ≤10 2.5 >10~16 2.5 >16~25 3 表3 内圆角半径R（数值示例） H ≤10 2 >10~16 4 >16~25 6 3.4 对锻件过烧的规定 任何类别的锻件都不允许过烧，凡属过烧的锻件，必须报废。 3.5 锻件的热处理 锻件的热处理工艺应根据其材质和使用要求确定，确保锻件的机械性能达到设计要求。 4 检验方法 4.1 锻件的基本尺寸、尺寸偏差及圆度公差通过指示千分尺或专用检具进行检查。 4.2 表面质量及外观通过目测与样块对比或专用检具进行检验。 4.3 硬度通过硬度计进行检查。 4.4 重量使用天平进行称量。 5 验收规则 按GB2828中一次正常抽样方案、一般检查水平I，不合格分类及AQL值按表3的规定。 6 包装与保管 6.1 包装应有防潮、防锈措施，包装外表面应注明材质、规格、数量、重量及执行标准代号。每盒重量不超过2kg。 6.2 存放在通风良好、干燥、无腐蚀性气体和液体的库房内。 附加说明： 本标准由天津内燃机研究所提出并归口，主要起草人包括钟懋生。
