【机械行业标准(JB)】 单级多旋片式真空泵

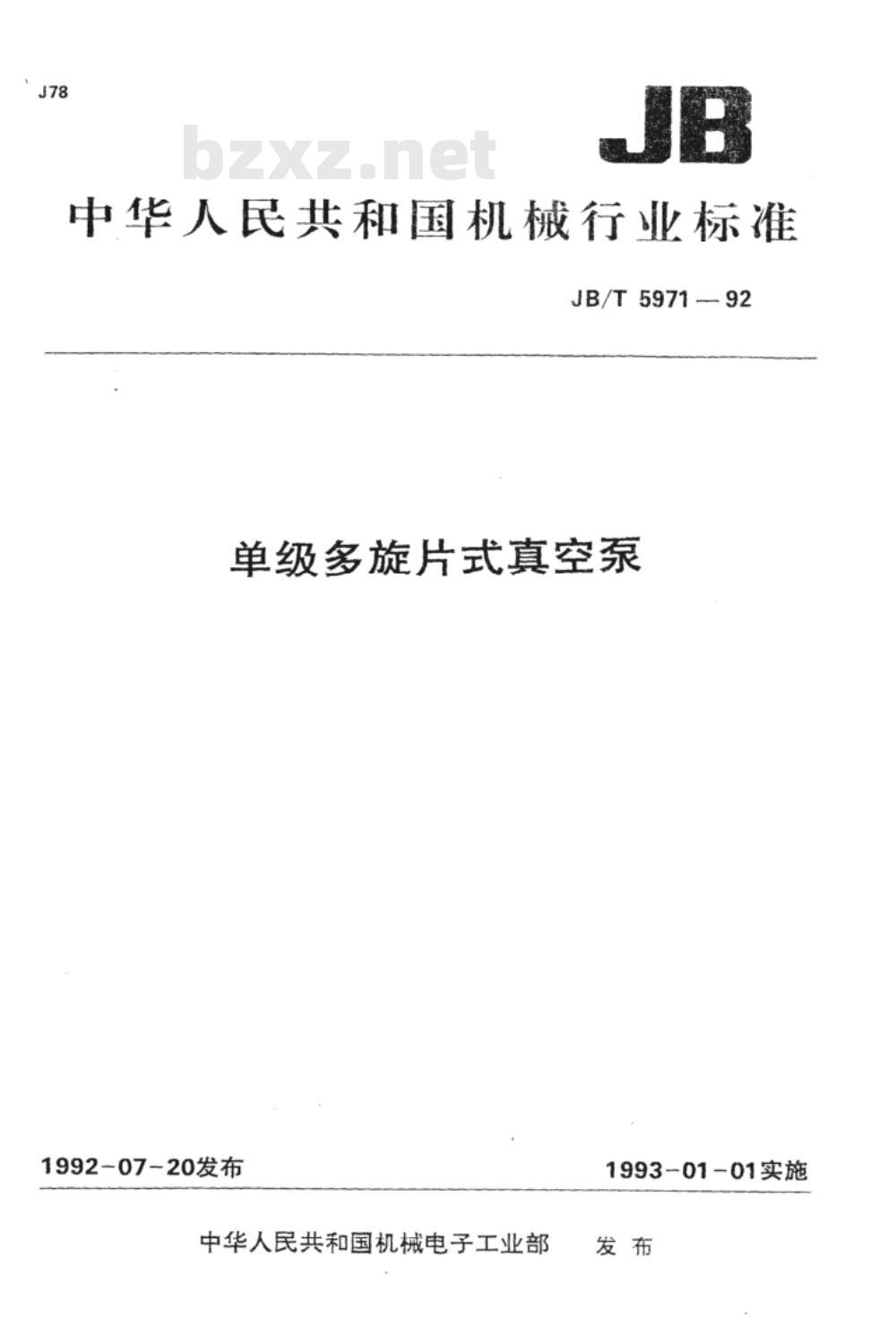

中华人民共和国机械行业标准
JB/T5971-92
单级多旋片式真空泵
1992-07-20发布
中华人民共和国机械电子工业部1993-01-01实施

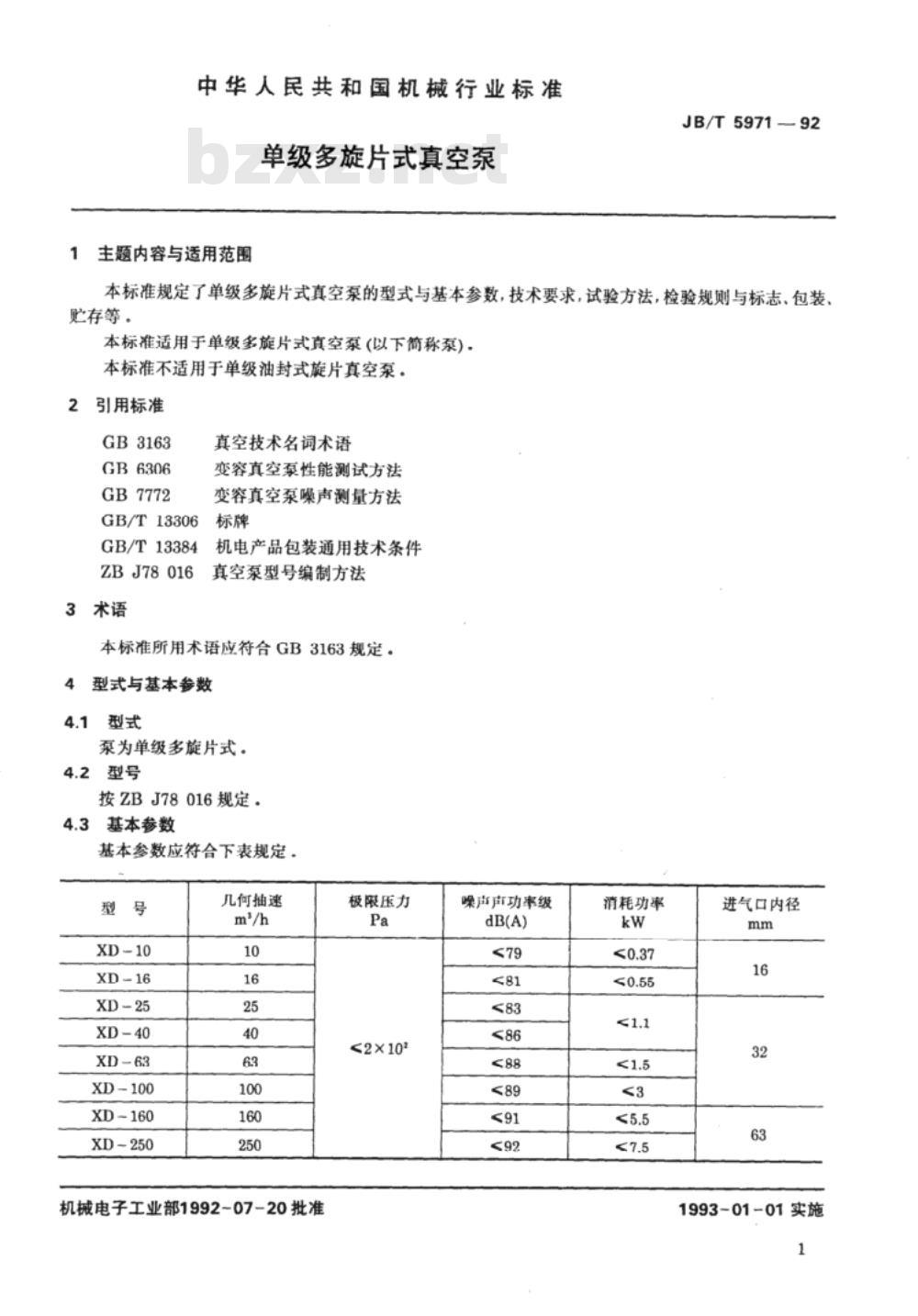

中华人民共和国机械行业标准
单级多旋片式真空泵
1主题内容与适用范围
JB/T5971—92
本标准规定了单级多旋片式真空泵的型式与基本参数，技术要求，试验方法，检验规则与标志、包装、贮存等。
本标准适用于单级多旋片式真空泵(以下简称泵)，本标准不适用于单级油封式旋片真空泵。引用标准
GB3163
GB6306
GB7772
GB/T13306
GB/T13384
ZBJ78016
3术语
真空技术名词术语
变容真空泵性能测试方法
变容真空泵噪声测量方法www.bzxz.net
机电产品包装通用技术条件
真空泵型号编制方法
本标准所用术语应符合GB3163规定。型式与基本参数
4.1型式
泵为单级多旋片式。
4.2型号
按ZBJ78016规定。
4.3基本参数
基本参数应符合下表规定，
XD -25
XD-100
XD-160
XD-250
几何抽速
机械电子工业部1992-07-20批准极限压力
<2×102
噪声声功率级
消耗功率
进气口内径
1993-01-01实施

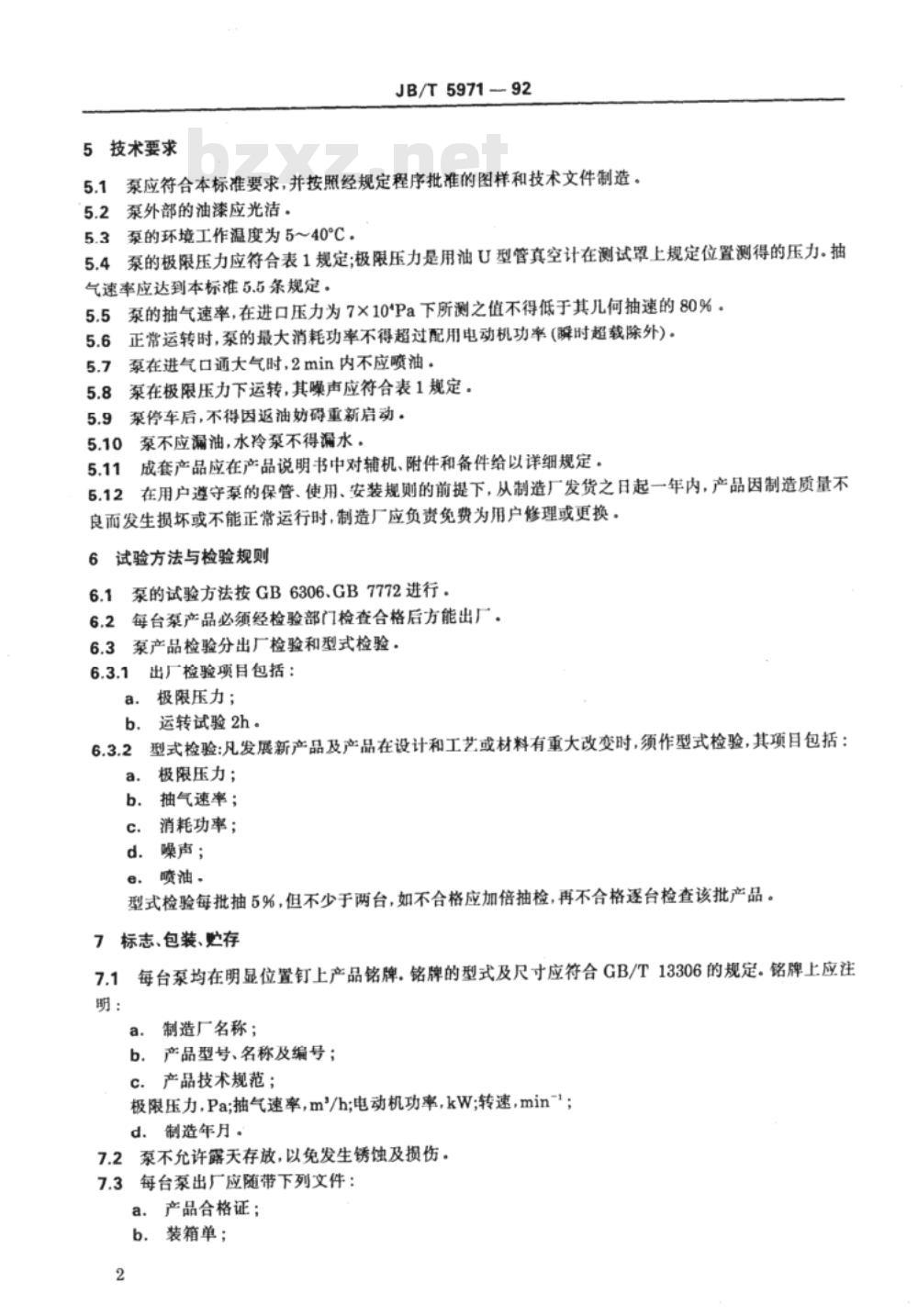

5技术要求
JB/T597192
5.1泵应符合本标准要求，并按照经规定程序批准的图样和技术文件制造。5.2泵外部的油漆应光洁。
5.3泵的环境工作温度为5～40℃。5.4泵的极限压力应符合表1规定；极限压力是用油U型管真空计在测试罩上规定位置测得的压力。抽气速率应达到本标准5.5条规定。5.5泵的抽气速率，在进口压力为7×10\Pa下所测之值不得低于其几何抽速的80%。5.6正常运转时，泵的最大消耗功率不得超过配用电动机功率(瞬时超载除外)。泵在进气口通大气时，2min内不应喷油：5.7
泵在极限压力下运转，其噪声应符合表1规定。5.8
5.9停车后，不得因返油妨碍重新启动。泵不应漏油，水冷泵不得漏水，5.10
成套产品应在产品说明书中对辅机、附件和备件给以详细规定，5.11
在用户遵守泵的保管、使用、安装规则的前提下，从制造厂发货之日起一年内，产品因制造质量不5.12
良而发生损坏或不能正常运行时，制造厂应负责免费为用户修理或更换。试验方法与检验规则
泵的试验方法按GB6306、GB7772进行。6.2每台泵产品必须经检验部门检查合格后方能出厂。6.3泵产品检验分出厂检验和型式检验：6.3.1
出厂检验项目包括：
极限压力；
运转试验2h。
型式检验：凡发展新产品及产品在设计和工艺或材料有重大改变时，须作型式检验，其项目包括：6.3.2
极限压力；
抽气速率；
消耗功率；
噪声；
喷油、
型式检验每批抽5%，但不少于两台，如不合格应加倍抽检，再不合格逐台检查该批产品。标志、包装、贮存
每台泵均在明显位置钉上产品铭牌。铭牌的型式及尺寸应符合GB/T13306的规定。铭牌上应注制造厂名称；
产品型号、名称及编号；
产品技术规范；
极限压力，Pa;抽气速率，m/h;电动机功率，kW；转速，min-；d.制造年月。
7.2泵不允许露天存放，以免发生锈蚀及损伤。7.3每台泵出厂应随带下列文件：a．产品合格证；
b.装箱单；
c.产品说明书。

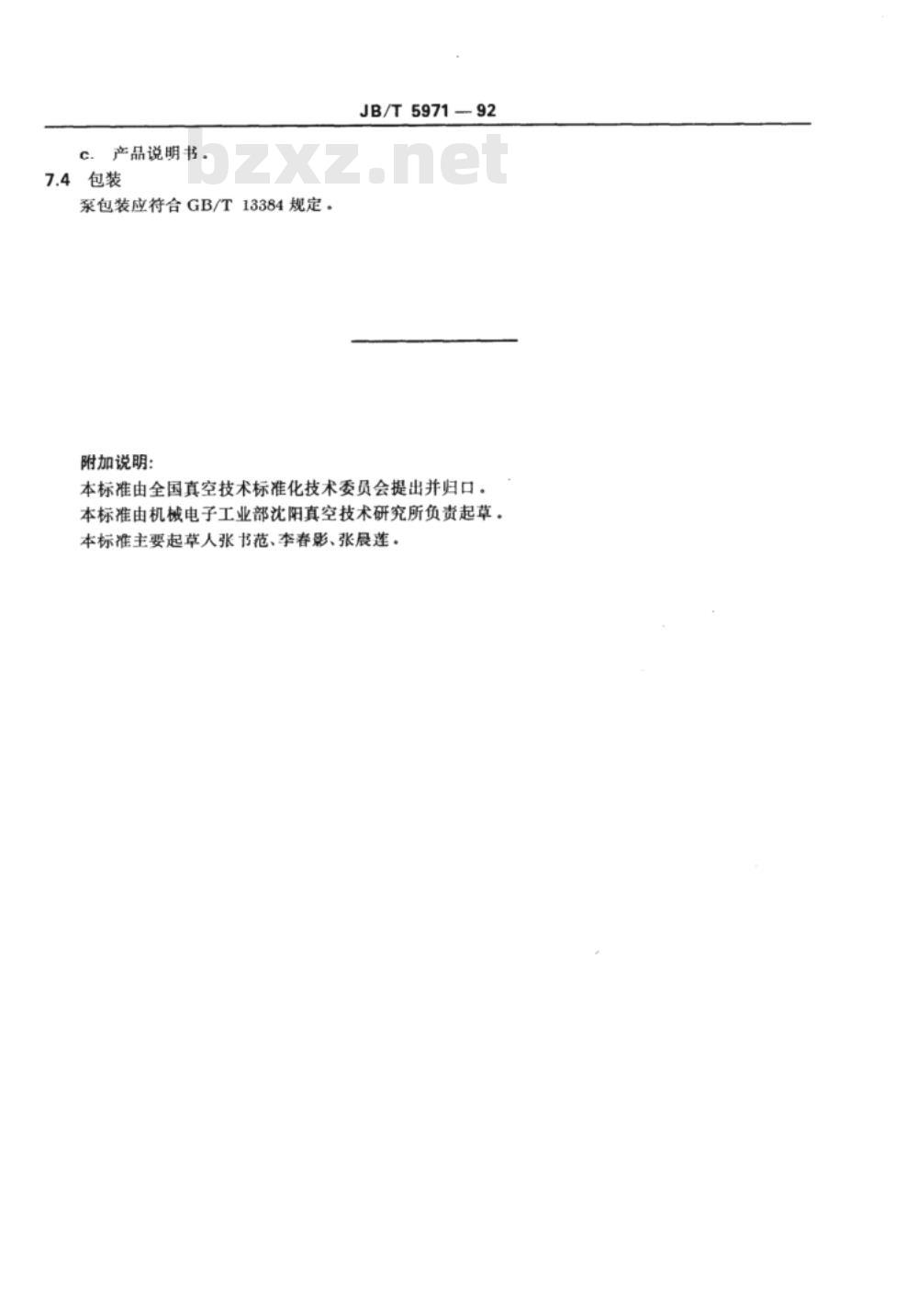

7.4包装
泵包装应符合GB/T13384规定。
附加说明：
JB/T5971-92

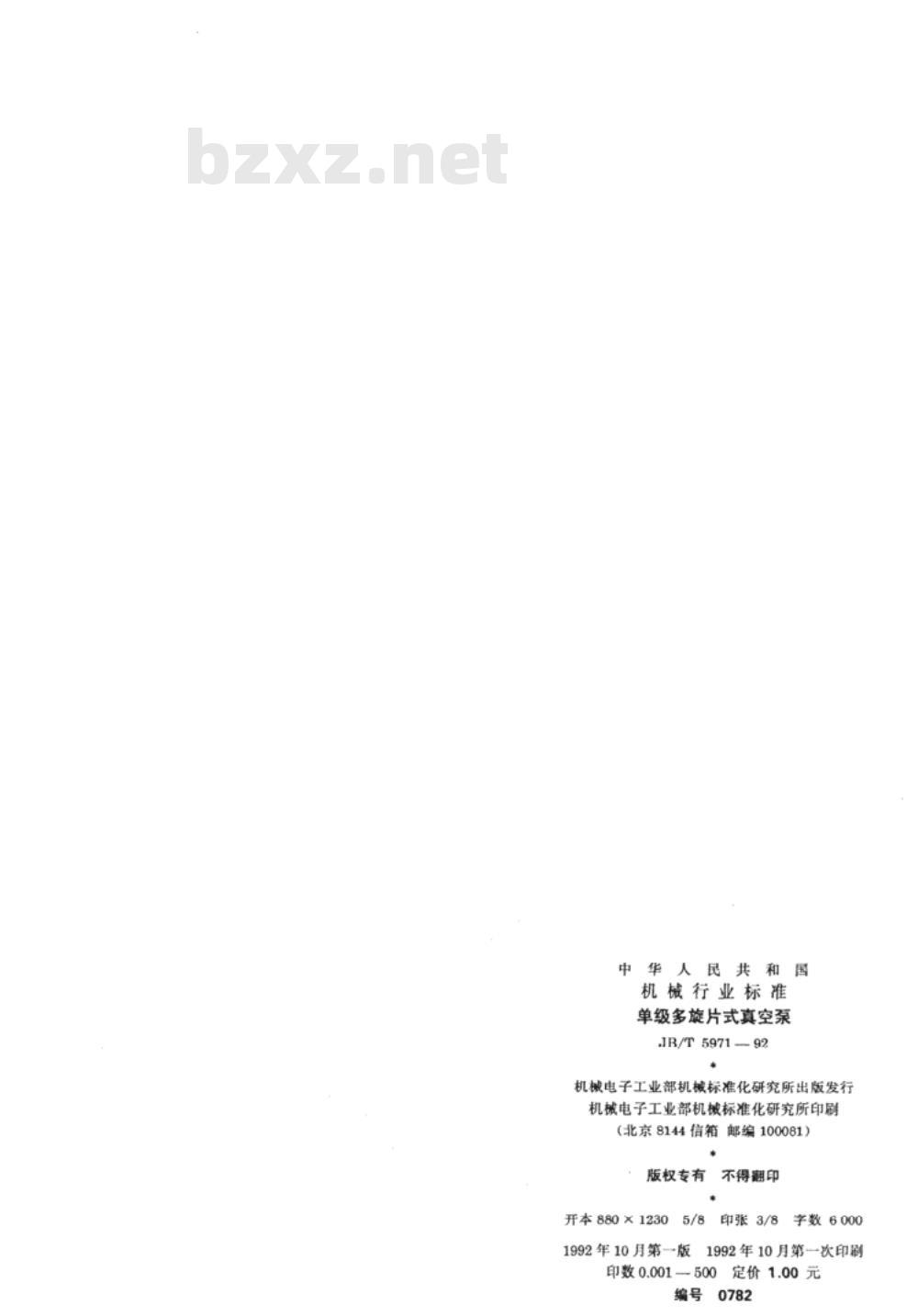

本标准由全国真空技术标准化技术委员会提出并归口。本标准由机械电子工业部沈阳真空技术研究所负资起草。本标准主要起草人张书范、李春影、张晨莲。中华人民共和国
机械行业标准
单级多旋片式真空泵
JB/T 597192
机械电子工业部机械标准化研究所出版发行机械电子工业部机械标准化研究所印刷（北京8144信箱邮编100081）
版权专有
开本880×1230
1992年10月第一版
印数0.001
不得翻印
印张3/8
字数6000
1992年10月第一次印刷
定价1.00元
