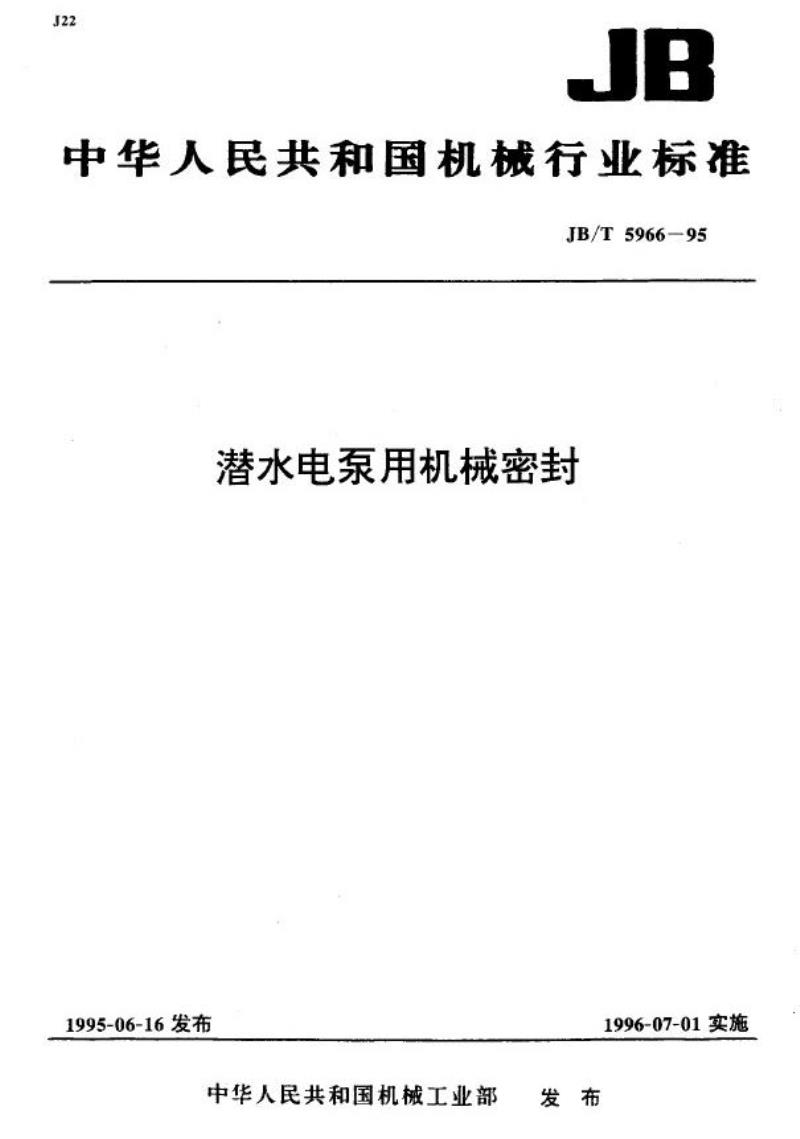

【机械行业标准(JB)】 潜水电泵用机械密封

J22
JB
中华人民共和国机械行业标准
JB/T5966—95
潜水电泵用机械密封
1995-06-16发布
中华人民共和国机械工业部
1996-07-01实施
发布

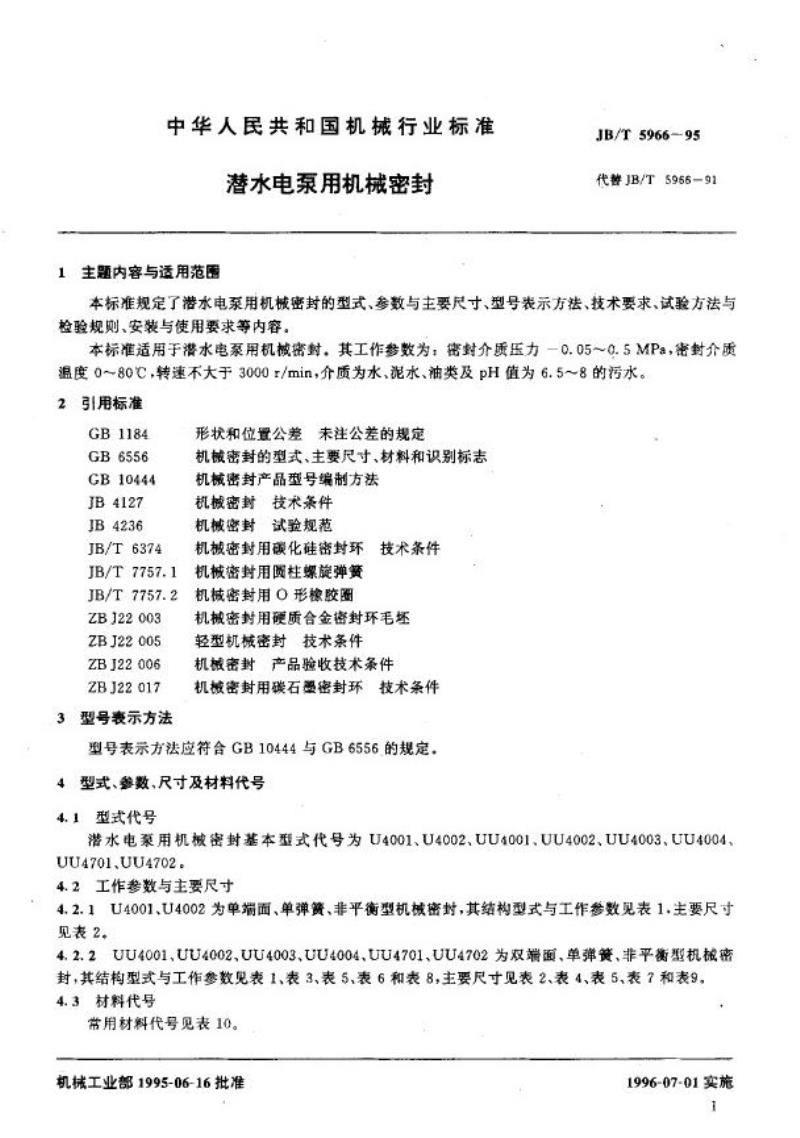

中华人民共和国机械行业标准
潜水电泵用机械密封
1主题内容与适用范围
JB/T5966—95
代警JB/T5966—91
本标准规定了潜水电泵用机械密封的型式、参数与主要尺寸、型号表示方法、技术要求、试验方法与检验规则、安装与使用要求等内容。本标准适用于潜水电泵用机械密封，其工作参数为：密封介质压力一0.05～0.5MPa，密封介质温度0~80C，转速不大于3000/min，介质为水，泥水、油类及pH值为6.5～8的污水。2引用标准
GB1184
GB6556
GB10444
JB4127
JB4236
JB/T6374
JB/T7757.1
JB/T7757.2
ZBJ22003
ZBJ22005
ZBJ22006
ZBJ22017
3型号表示方法
形状和位置公差未注公差的规定机械密封的型式、主要尺寸、材料和识别标志机械密封产品型号编制方法
机械密封技术条件
机械密封试验规范
机械密封用碳化硅密封环技术条件机械密封用圆柱螺旋弹簧
机械密封用O形橡胶图
机械密封用硬质合金密封环毛坏轻型机械密封技术条件
机械密封产品验收技术条件
机被密封用碳石墨密封环技术条件型号表示方法应符合GB10444与GB6556的规定。4型式、参数、尺寸及材料代号
4.1型式代号
潜水电泵用机械密封基本型式代号为U4001、U4002、UU4001、UU4002、UU4003、UU4004、UU4701.UU4702。
4.2工作参数与主要尺寸
4.2.1U4001、U4002为单端面、单弹簧、非平衡型机械密封，其结构型式与工作参数见表1.主要尺寸见表2。
4.2.2UU4001,UU4002、UU4003、UU4004、UU470I、UU4702为双端面、单弹簧、非平衡型机械密封，其结构型式与工作参数见表1、表3、表5、表6和表8，主要尺寸见表2、表4、表5、表7和表9。4.3材料代号
常用材料代号见表10。
机械工业部1995-06-16批准
1996-07-01实施
型
2
式
介质压力
介质温度
介质
转速
JB/T5966-95

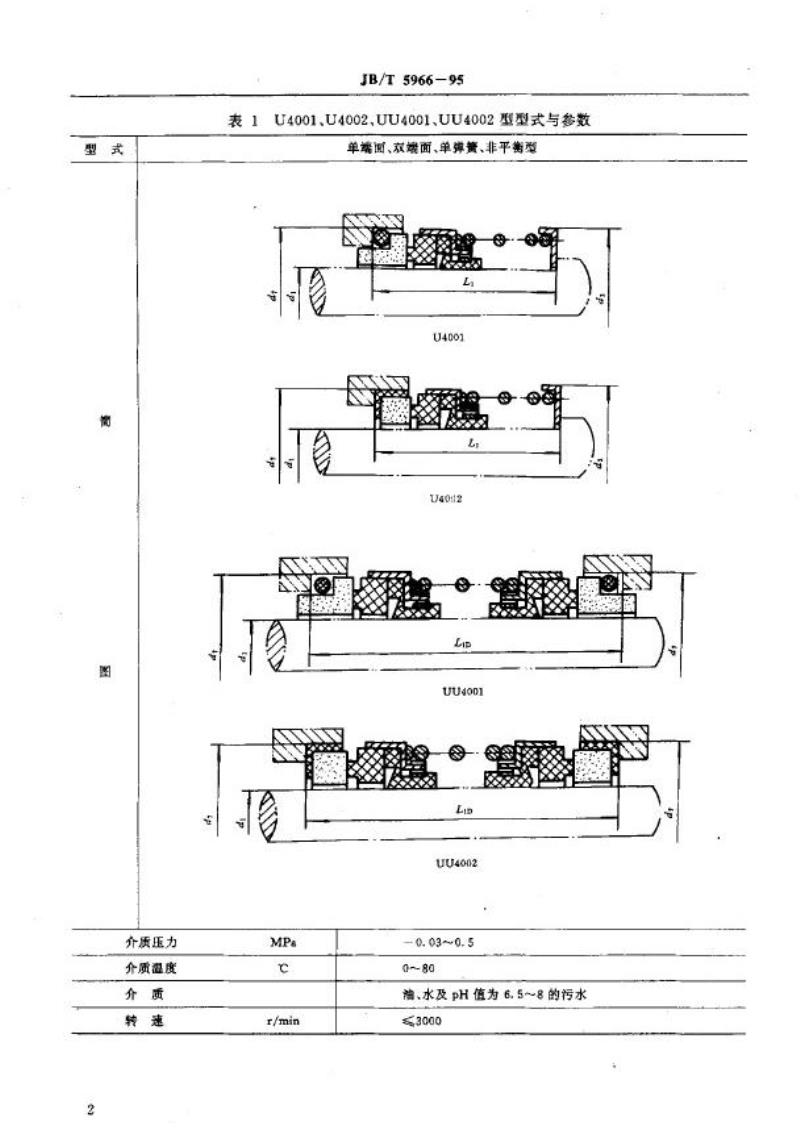

表1U4001、U4002、UU4001、UU4002型型式与参数单端面、双端面、单弹黄、非平衡型U4001
U40t2www.bzxz.net
e
uU4001
L
UU4002
MPa
r/min
0. 03~0. 5
0~80
油、水及pH值为6.5~8的污水
≤3000
格
观
10
12
14
16
18
20
22
24
25
28
30
32
33
35
38
40
43
45
48
50
53
55
双式
简
图
d,(h6)
10
12
14
16
18
20
22
24
25
28
30
32
33
35
38
40
43
45
48
50
53
55
JB/T5966-95

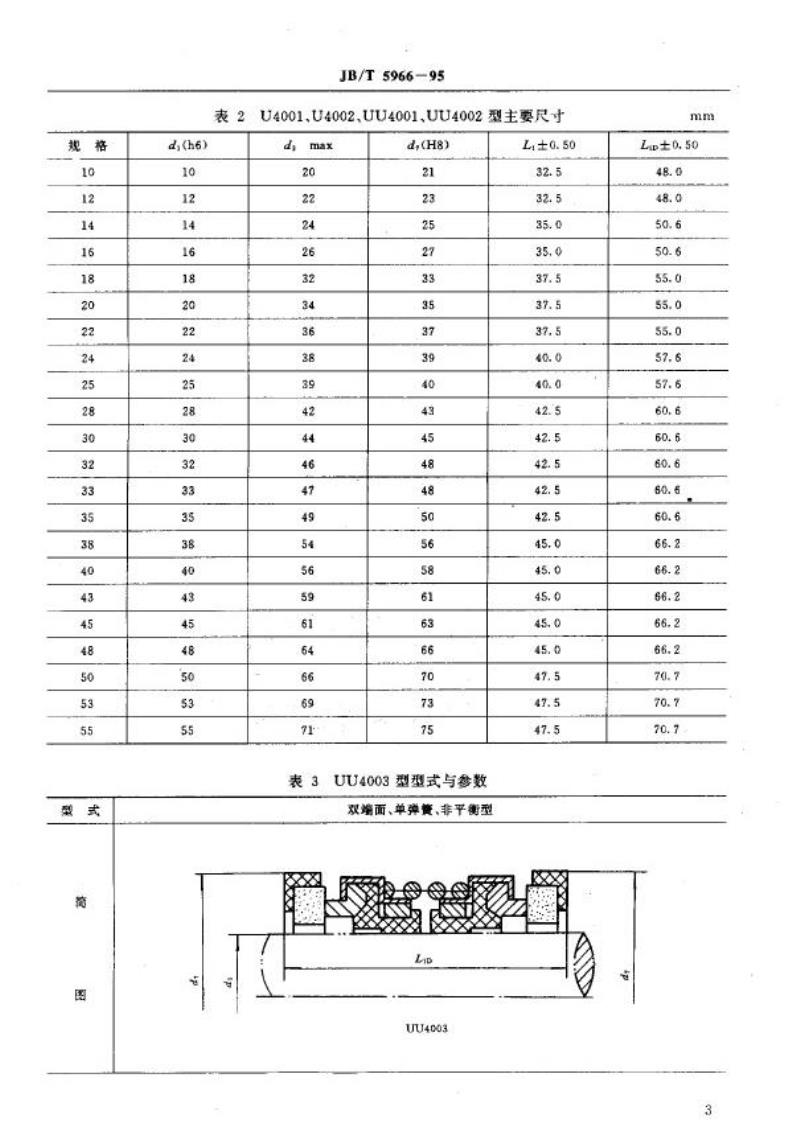

表2U4001U4002,UU4001、UU4002型主要尺寸d,max
20
22
24
26
32
34
36
38
39
42
44
46
47
49
54
56
59
61
64
66
69
71
d,(H8)
21
23
25
27
33
35
37
39
40
43
45
48
48
50
56
58
61
63
66
70
73
75
表3UU4003型型式与参数
双编面、单弹簧、非平衡型
L
UU4003
Li ± 0. 50
32. 5
32. 5
35.0
35.0
37.5
37.5
37.5
40. 0
40.0
42.5
42. 5
42.5
42.5
42.5
45.0
45.0
45.0
45.0
45. 0
47.5
47.5
47.5
mm
Lp± 0. 50
48. 0
48. 0
50. 6
50.6
55.0
55.0
55.0
57.6
57.6
60. 6
60.6
60. 6
60. 6
60. 6
66.2
66.2
66.2
66.2
66.2
70.7
70.7
70.7
3
作
参
数
式
简
图
与
主
要
尺
4
工
作
参
数
规
10
12
13
14
15
16
20
介质压力
介质溢度
介质
转速
格
JB/T5966-95

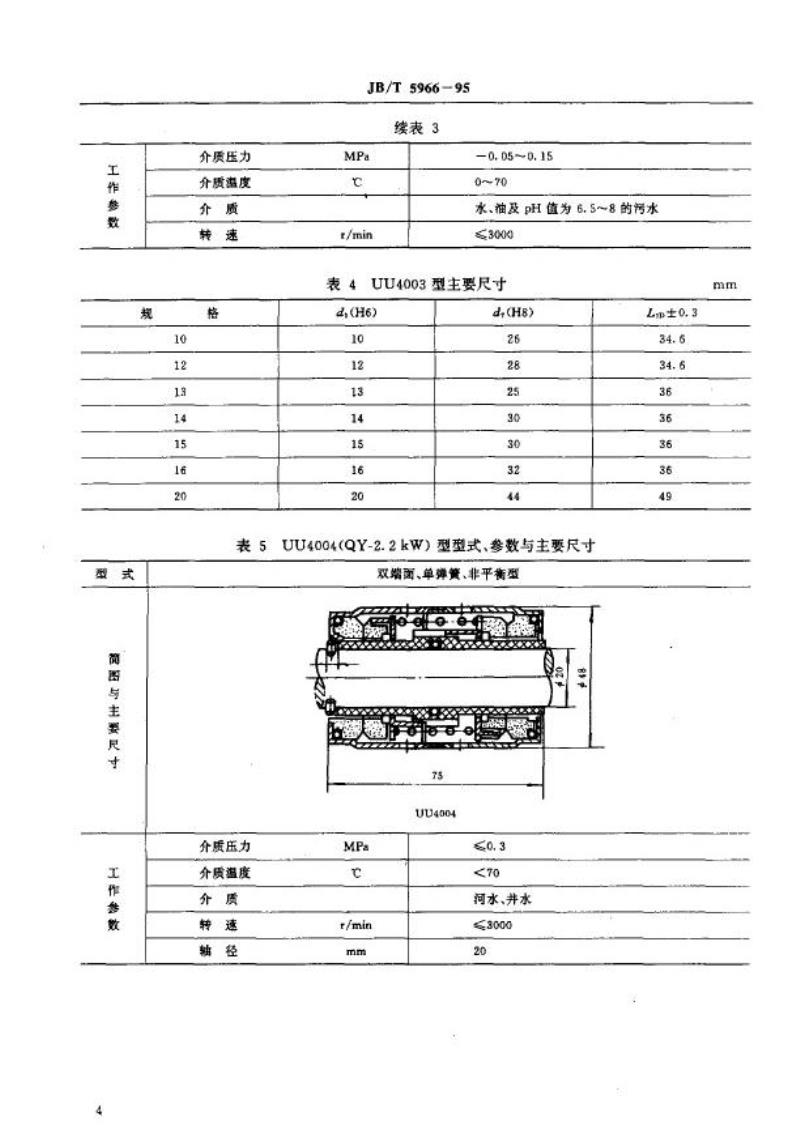

续表3
MPa
0. 05 ~ 0. 15
0~70
水、油及pH值为6.5~8的污水
t/min
3000
表4UU4003型主要尺寸
d,(H6)
10
12
13
14
15
16
20
d+(H8)
26
28
25
30
30
32
44
表5UU4004(QY-2.2kW）型型式、参数与主要尺寸双端面、单弹簧、非平衡型
UU4004
介质压力
介质温度
介质
转速
轴径
MPa
c
t/min
mm
≤0.3
<70
河水、井水
3000
20
Lp±0.3
34. 6
34.6
36
36
36
36
49
mm
型式
商
图
工
作
参
数
规格
16
18
20
22
24
25
28
30
32
33
介质压力
介质湿度
介质
转速
轴径
d,(h6)
16
18
20
22
24
25
28
30
32
33
d,(H8)
27
33
35
37
39
40
43
45
48
48
JB/T5966-95
表6UU4701型型式与参数
双端面、单弹黄、非平衡型
UU4701
MPa
r/min
mm
≤0.3
0~70
泥水、湾水等
≤3000
16~55
表7UU4701型主要尺寸
Lyp
36
36
49
49
49
51
51
59
61
61
规格
35
38
40
43
45
48
50
53
55
d,(h6)
35
38
40
43
45
48
50
53
55
d,(H8)
50
56
58
61
63
66
70
73
75
mm
Lp
61
61
64.5
65
65
65
69,5
69.5
71
5
型式
商
图
工
作
参
效
规
20
25
30
35
40
45
50
格
密封材料
石墨浸渍树脂
热压石墨
举化铝
薰化硅
碳化硅
碳化钨
铬钢
球墨势铁
锡青菊
6
介质压力
介质湿度
介质
转速
轴径
d
20
25
30
35
40
45
50
代号
B
c
Q
o
V
E
P
N
JB/T5966-95
表8UU4702型型式与参数
双端面、单单黄、非平衡型
UU4702
MPa
c
/min
mm
0. 05~0. 3
0~70
泥水、污水等
3000
20~50
表9UU4702型主要尺寸
dt
38
44
50.
58.
64
66
72
表10
辑助密封材料
丁腈橡胶
代号
P
D,
44
50
57
64
70
70
80
弹黄和其他结构件
铬镖合金
65Mn
Lun
49
51
59
61
64.5
65
69.5
mm
代号
H
D
5技术要求
JB/T5966—95
5.1潜水电票用机械密封应符合本标准的规定，并按经规定程序批准的图样及技术文件制造，5.2主要件的技术要求
5.2.1密封环的密封端面平面度：硬质材料密封环不大于0.0006mm；软质材料不大于0.0009mm。5.2.2密封环的密封端面粗糙度，硬质材料密封环R，值为0.2μm：软质材料密封环R，值为0.4μm。
5.2.3
密封环的密封端面不得有裂效、划痕等缺陷。5.2.4
H8.
密封环与辅助密封圈接触部位的表面粗度R，值为3.2μm，外圆或内孔尺寸公差为h8或5.2.5密封环与辅助密封圈接触端面的平行度应符合GB1184的7级精度。密封端面对与密封环辅助密封圈接触的外圆或内孔的垂直度均应符合GB1184的7级精度。5.2.6
硬质合金、碳石墨密封环及碳化硅密封环应分别符合ZBJ22003、ZBJ22017、JB/T6374的规5.2.7
定。
5.2.8镶嵌害封环需做气密性试验，试险压力为0.5MPa，持续3min不得渗漏。5.2.9弹簧应符合JB/T7757.1的规定。5.2.10
橡胶件应符合JB/T7757.2的规定。5.2.11
弹簧座、传动座的内孔尺寸公差为F9，表面粗糙度R，值为3.2μm。5.2.12冲压件不允许有毛刺、皱折和锈斑等，与辅助密封圈配合部位不得有影响密封性能的条纹出现，有镀层的冲压件不允许有镀层脱落。5.3机械密封性能要求
5.3.1泄漏量；不大于0.1mL/h。5.3.2磨损量；清水运转试验100h.任一密封环的磨损量不大于0.02mm。5.3.3工作寿命；轴径10~40mm，寿命为3000h：轴径40~55mm，寿命为4000h。6试验方法和验收规则
6.1机械密封试验接JB4236的规定进行。6.2机械密封须傲气密性试验，试验压力为潜水电泵工作压力的1.25倍，保压5min无气泡。6.3验收规则按ZBJ22006的规定。7安装与使用
安装与使用要求按JB4127的规定。8标志与包装
标志与包装要求按JB4127的规定，附加说明：
本标准由机被工业部合肥通用机械研究所提出并归口。本标准由率化机械密封件总厂负责起草，天津克兰密封公司、上海水系厂密封分厂参加起草，本标准主要起草人王亚娣、董亚萍、梁淑娴、虞洪昆、徐璐璐。7
