JZS系列粉末冶金机油泵转子
型式、尺寸与参数
主题内容与适用范围
JB/T5964—91

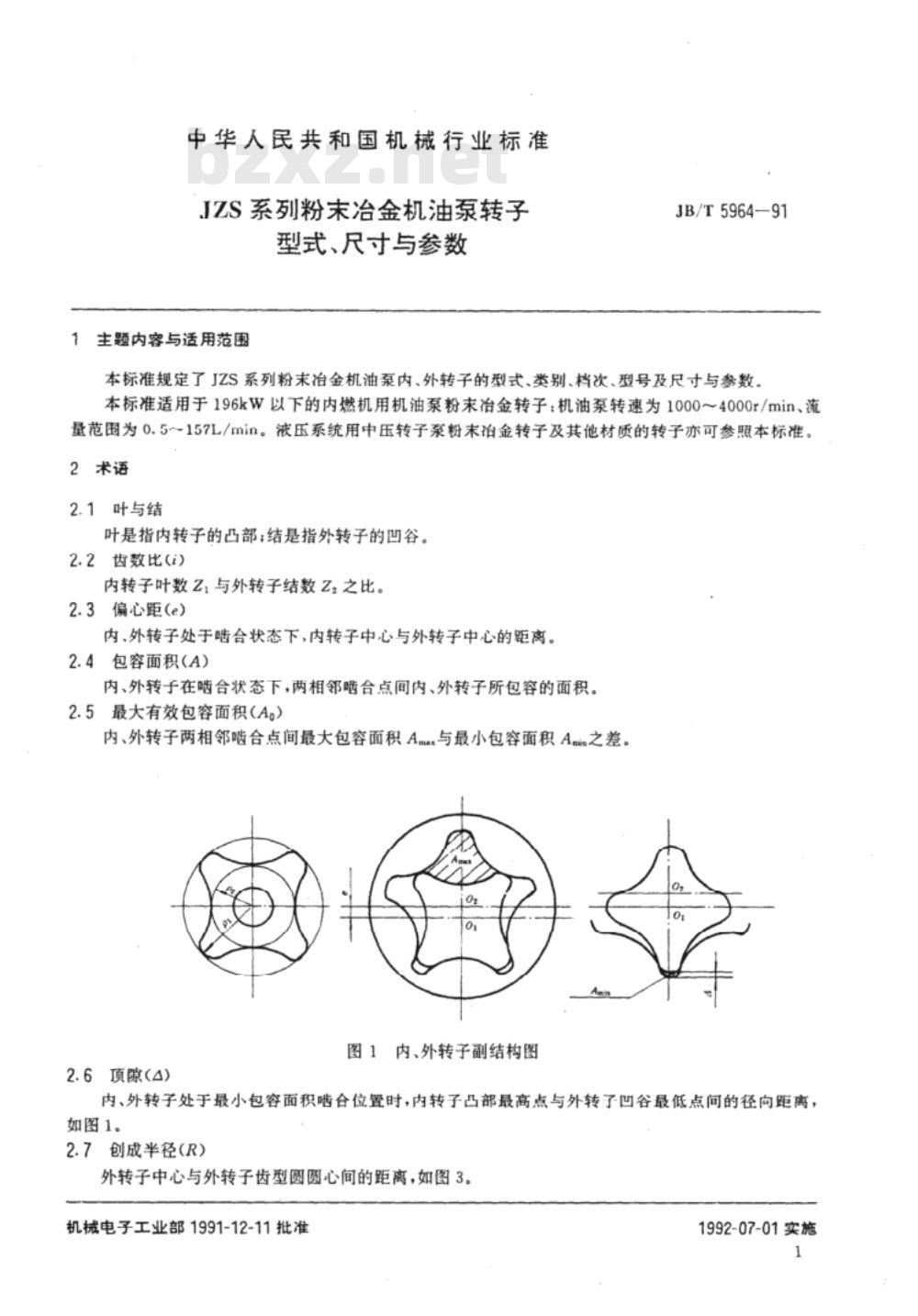

本标准规定了JZS系列粉末冶金机油泵内、外转子的型式、类别、档次、型号及尺寸与参数。本标准适用于196kW以下的内燃机用机油泵粉末冶金转子：机油泵转速为10004000r/min、流量范围为0.5～157L/min。液压系统用中压转子泵粉末冶金转子及其他材质的转子亦可参照本标准。2术语
2.1叶与结
叶是指内转子的凸部；结是指外转子的凹谷。2.2齿数比(i)
内转子叶数Z，与外转子结数Z之比。2.3偏心距(e）
内、外转子处于啮合状态下，内转子中心与外转子中心的距离。2.4包容面积（A）
内、外转子在啮合状态下，两相邻啮合点间内、外转子所包容的面积。2.5最大有效包容面积（A。）
内、外转子两相邻啮合点间最大包容面积A与最小包容面积A之差。图1内、外转子副结构图
2.6项隙(4)
内、外转子处于最小包容面积啮合位置时，内转子凸部最高点与外转子凹谷最低点间的径向距离，如图1。
2.7创成半径（R）
外转子中心与外转子齿型圆圆心间的距离，如图3。机械电子工业部1991-12-11批准1992-07-01实施
2.8啮合间隙(e)
JB/T5964—91
内、外转子在啮合状态下，内转子凸部最高点与外转子凸部最高点间的径向距离，如图2。3转子型式、档次和型号

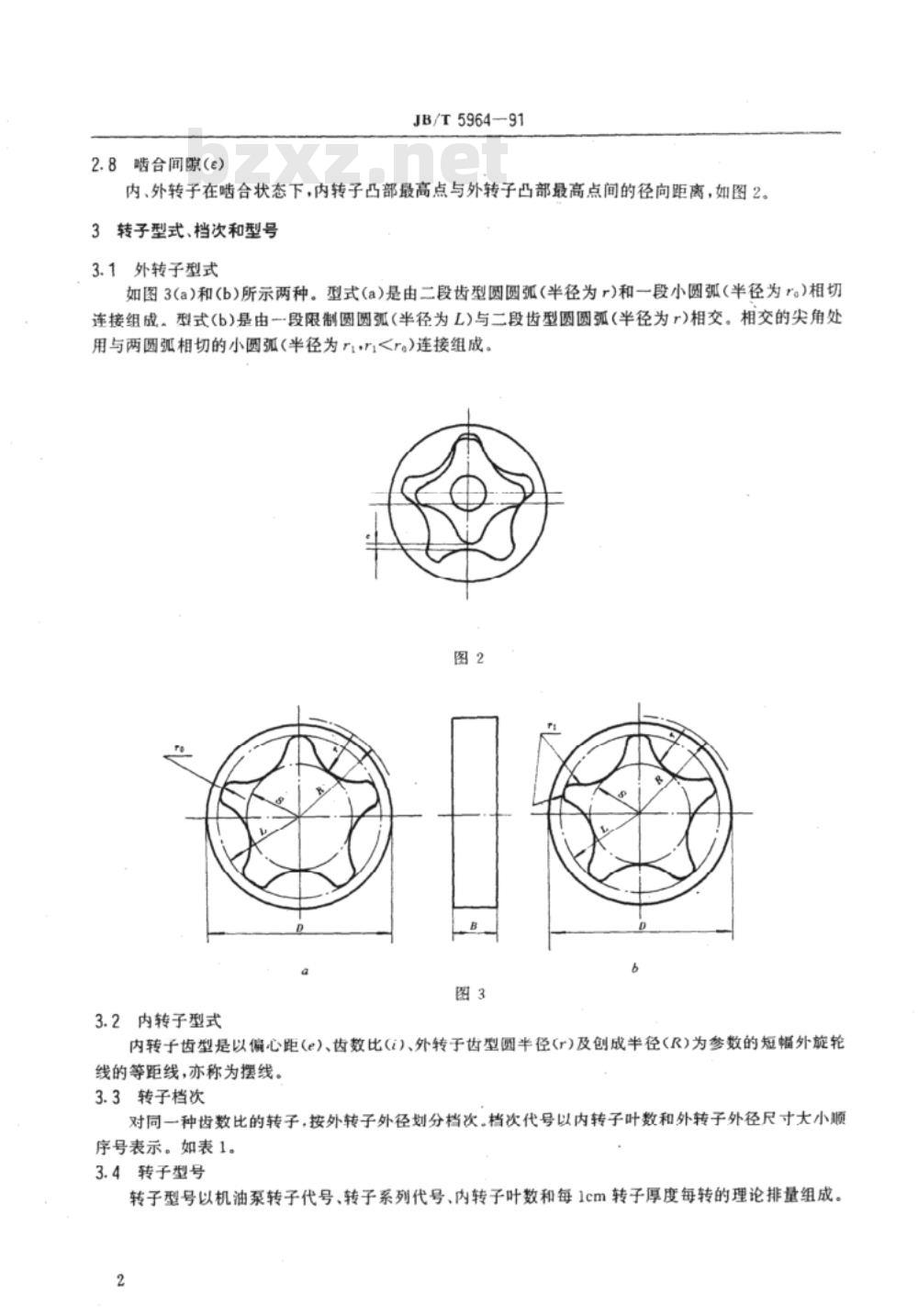

3.1外转子型式
如图3(a)和(b)所示两种。型式(a)是由二段齿型圆圆弧(半径为r)和一段小圆弧(半径为r。)相切连接组成。型式(b)是由一段限制圆圆弧(半径为L)与二段齿型圆圆弧（半径为r)相交。相交的尖角处用与两圆弧相切的小圆弧（半径为r3.2内转子型式
内转子齿型是以偏心距(e)、齿数比(i)、外转于齿型圆半径(r)及创成半径(R)为参数的短幅外旋轮线的等距线，亦称为摆线。
3.3转子档次

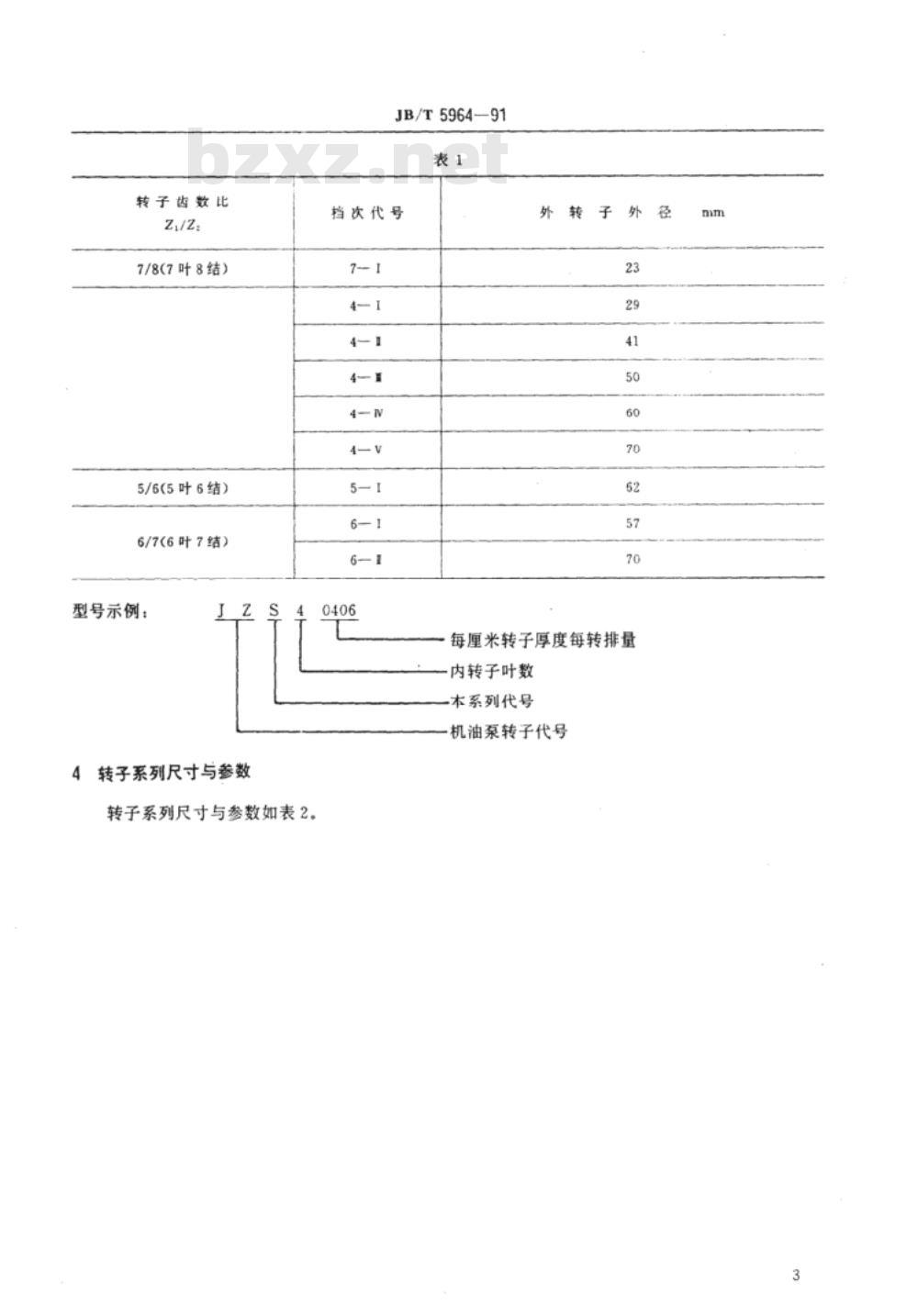

对同一种齿数比的转子，按外转子外径划分档次。档次代号以内转子叶数和外转子外径尺寸大小顺序号表示。如表1。
3.4转子型号
转子型号以机油泵转子代号、转子系列代号、内转子叶数和每1cm转子厚度每转的理论排量组成。2
转子齿数比
7/8(7叶8结）
5/6(5叶6结）
6/7(6叶7结）
型号示例：
4转子系列尺寸与参数

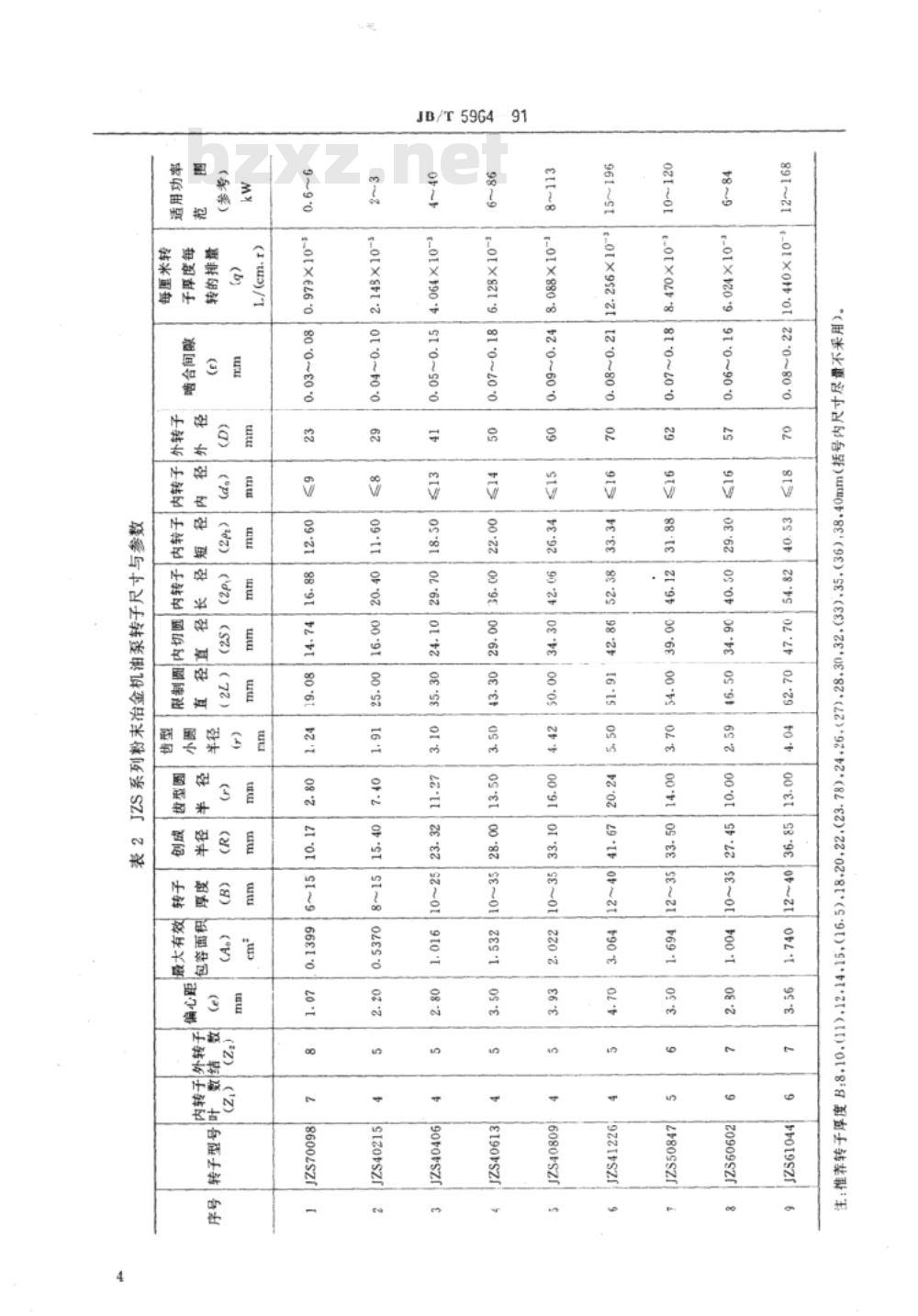

转子系列尺寸与参数如表2。
JB/T5964-91
档次代号
每厘米转子厚度每转排量
一内转子叶数
本系列代号
机油泵转子代号
JB/T5964
9~9°0
（聚等）
t-0xv0\9
91*0~900
[810~200
20~800
-018808
记0~600
810200
s10500
o1~to0
1-0160
800~00
辣米面每
09·t1
（72）
ot9szr
20909927
6080szr
8602sz
w台亚的
JB/T5964-91
附录A
JZS系列转子泵转子流量特性
(参考件）
A1转子泵的理论流量按式（A1)或式(A2)计算。Q.mA,Z,BnX10-4
Q=qBn×101
式中：A。最大有效包容面积，cm\，Z1内转子叶数；
B一转子厚度，mm：
n-~机油泵转速，r/min;
一每厘米转子厚度每转排量，L/(cm·r)。A2各档转子计算的理论流量特性曲线见图A1。A3转子泵的实际流量可按式（A3)估算QQnv
·(A1)
一容积效率（可按JB/NQ74.1~74.3《内燃机机油泵产品质量分等》中合格品指标取值）。式中：-
JZS4021
附加说明：
JB/T5964—91
本标准由北京市粉末冶金研究所提出并归口。本标准由机械电子工业部洛阳拖拉机研究所负责起草。本标准主要起草人张蕊芳、张标。国
人民共
机械行业标准
JZS系列粉末冶金机油泵转子
型式、尺寸与参数
JB/T5964-91
机械电子工业部机械标准化研究所出版发行（北京8144信箱邮编100081）
版权专有不得翻印
河北省清河县印剧厂印刷
开本880×1230
印张5/8
字数10000
1992年2月第一版
1992年2月第一次印刷
定价.1.30元
印数00.001—1000
编号0490
