【机械行业标准(JB)】 气动元件及系统用空气介质质量等级

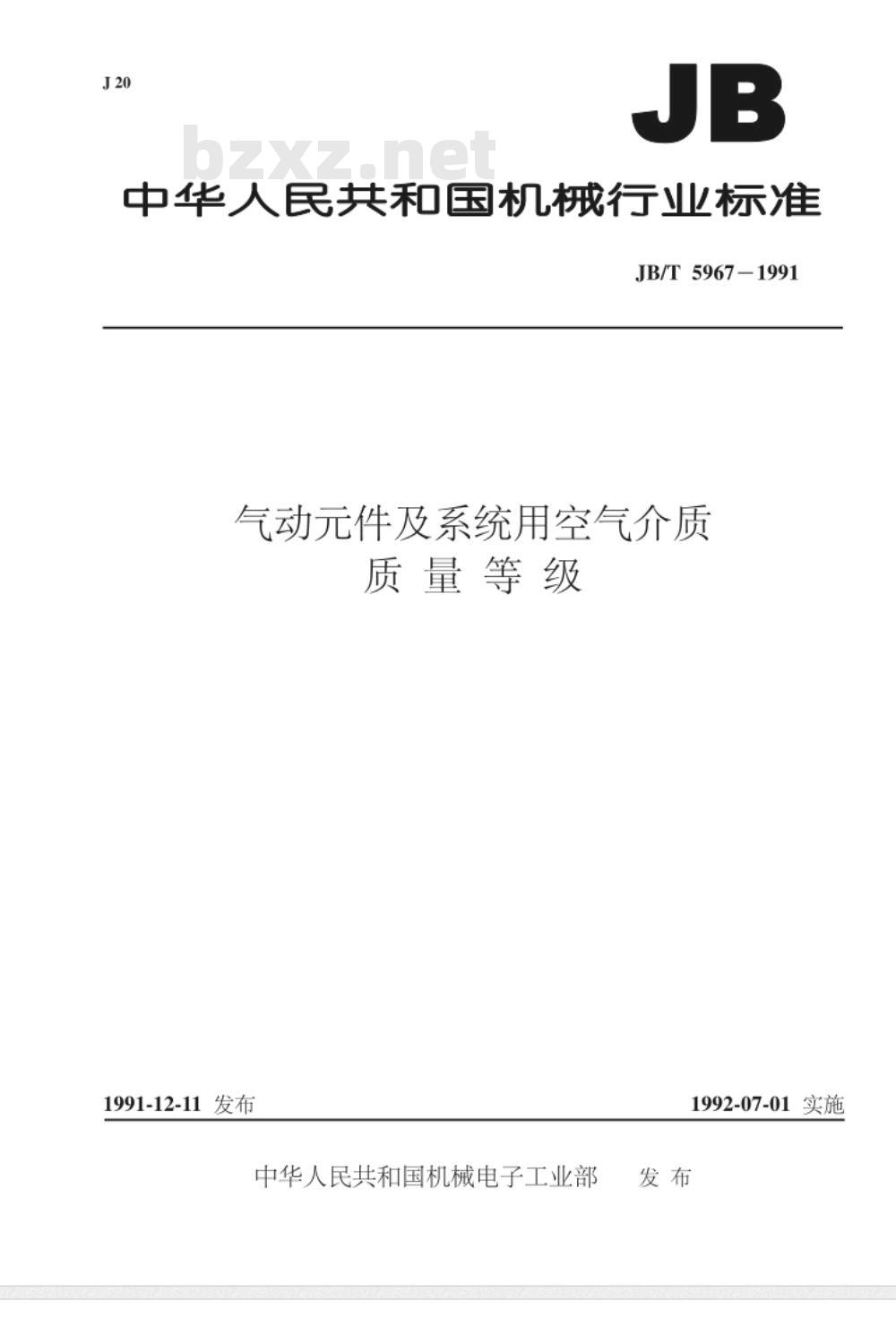

中华人民共和国机械行业标准
JB/T5967-1991
气动元件及系统用空气介质
质量等级
1991-12-11发布
中华人民共和国机械电子工业部1992-07-01实施

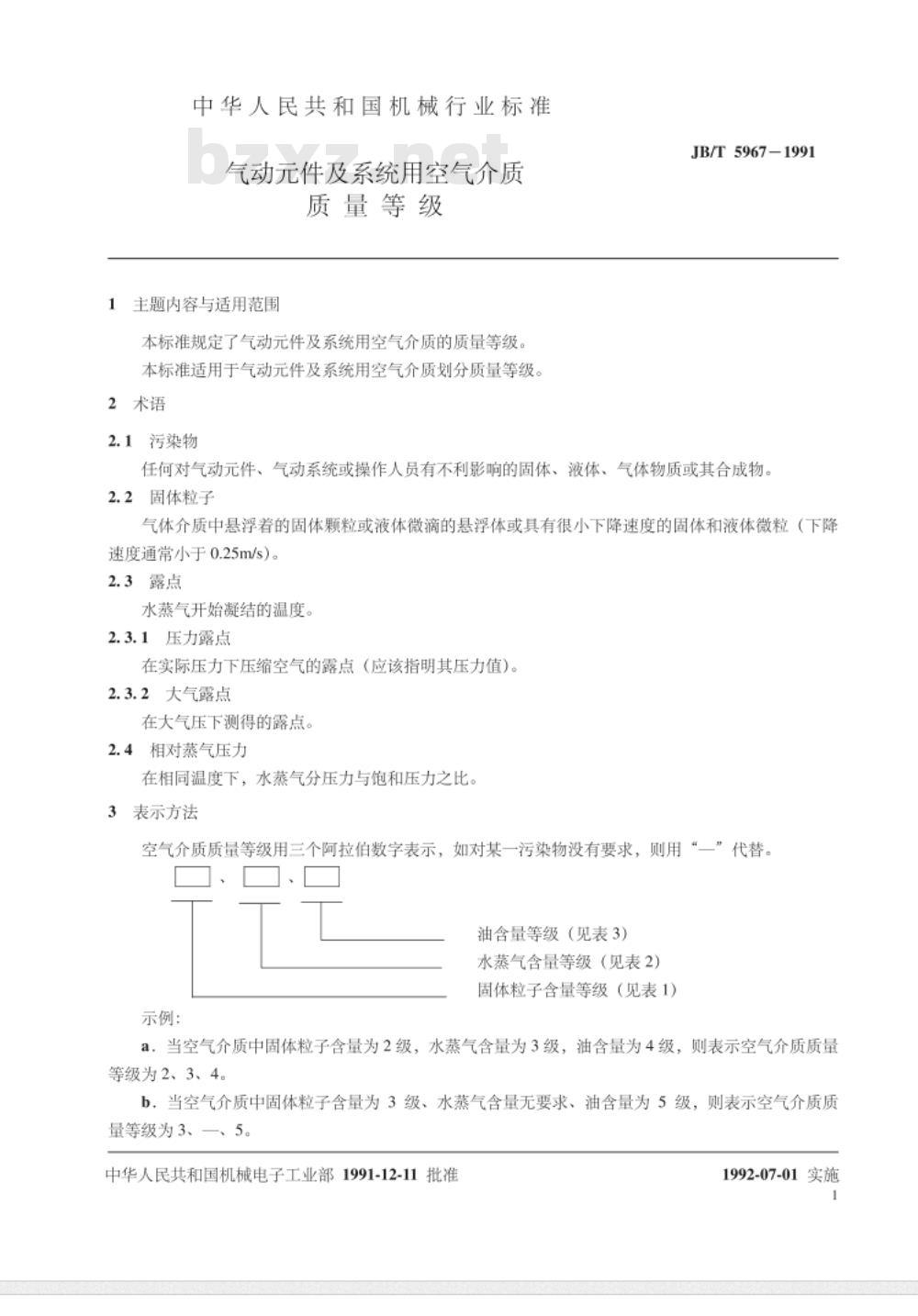

中华人民共和国机械行业标准
气动元件及系统用空气介质
质量等级
主题内容与适用范围bzxz.net
本标准规定了气动元件及系统用空气介质的质量等级。本标准适用于气动元件及系统用空气介质划分质量等级。2术语
2.1污染物
JB/T5967-1991
任何对气动元件、气动系统或操作人员有不利影响的固体、液体、气体物质或其合成物。2.2固体粒子
气体介质中悬浮着的固体颗粒或液体微滴的悬浮体或具有很小下降速度的固体和液体微粒（下降速度通常小于0.25m/s）。
2.3露点
水蒸气开始凝结的温度。
2.3.1压力露点
在实际压力下压缩空气的露点（应该指明其压力值）。2.3.2大气露点
在大气压下测得的露点。
2.4相对蒸气压力
在相同温度下，水蒸气分压力与饱和压力之比。表示方法
空气介质质量等级用三个阿拉伯数字表示，如对某一污染物没有要求，则用“二”代替。油含量等级（见表3）
水蒸气含量等级（见表2）
固体粒子含量等级（见表1）
示例：
a，当空气介质中固体粒子含量为2级，水蒸气含量为3级，油含量为4级，则表示空气介质质量等级为2、3、4。
b，当空气介质中固体粒子含量为3级、水蒸气含量无要求、油含量为5级，则表示空气介质质量等级为3、一、5。
中华人民共和国机械电子工业部1991-12-11批准1992-07-01实施

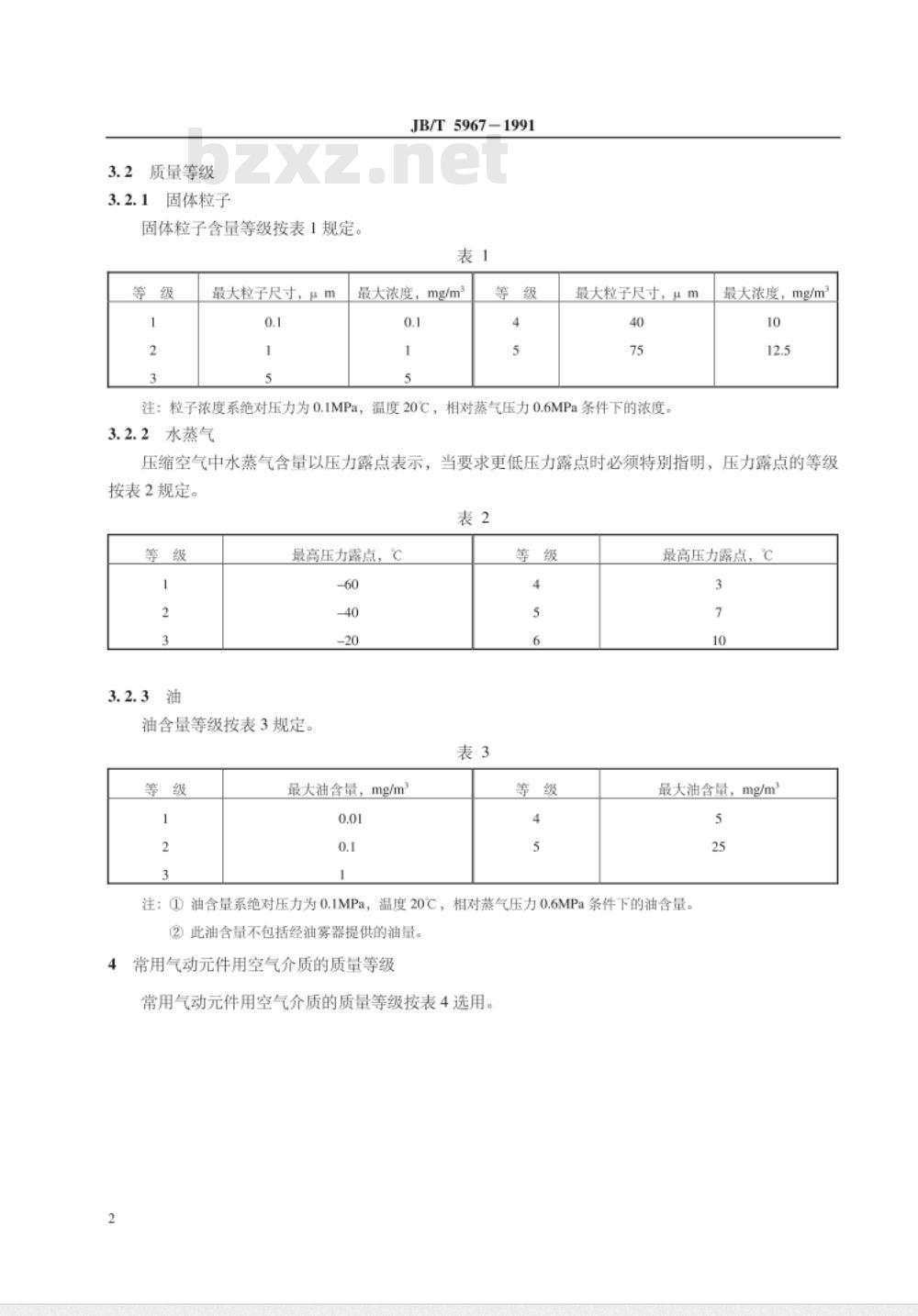

3.2质量等级
3.2.1固体粒子
固体粒子含量等级按表1规定。
最大粒子尺寸，μm
JB/T5967-1991
最大浓度，mg/m2
最大粒子尺寸，um
注：粒子浓度系绝对压力为0.1MPa，温度20℃，相对蒸气压力0.6MPa条件下的浓度3.2.2水蒸气
最大浓度，mg/m2
压缩空气中水蒸气含量以压力露点表示，当要求更低压力露点时必须特别指明，压力露点的等级按表2规定。
最高压力露点，℃
油含量等级按表3规定。
最大油含量，mg/m
最高压力露点，℃
最大油含量，mg/m

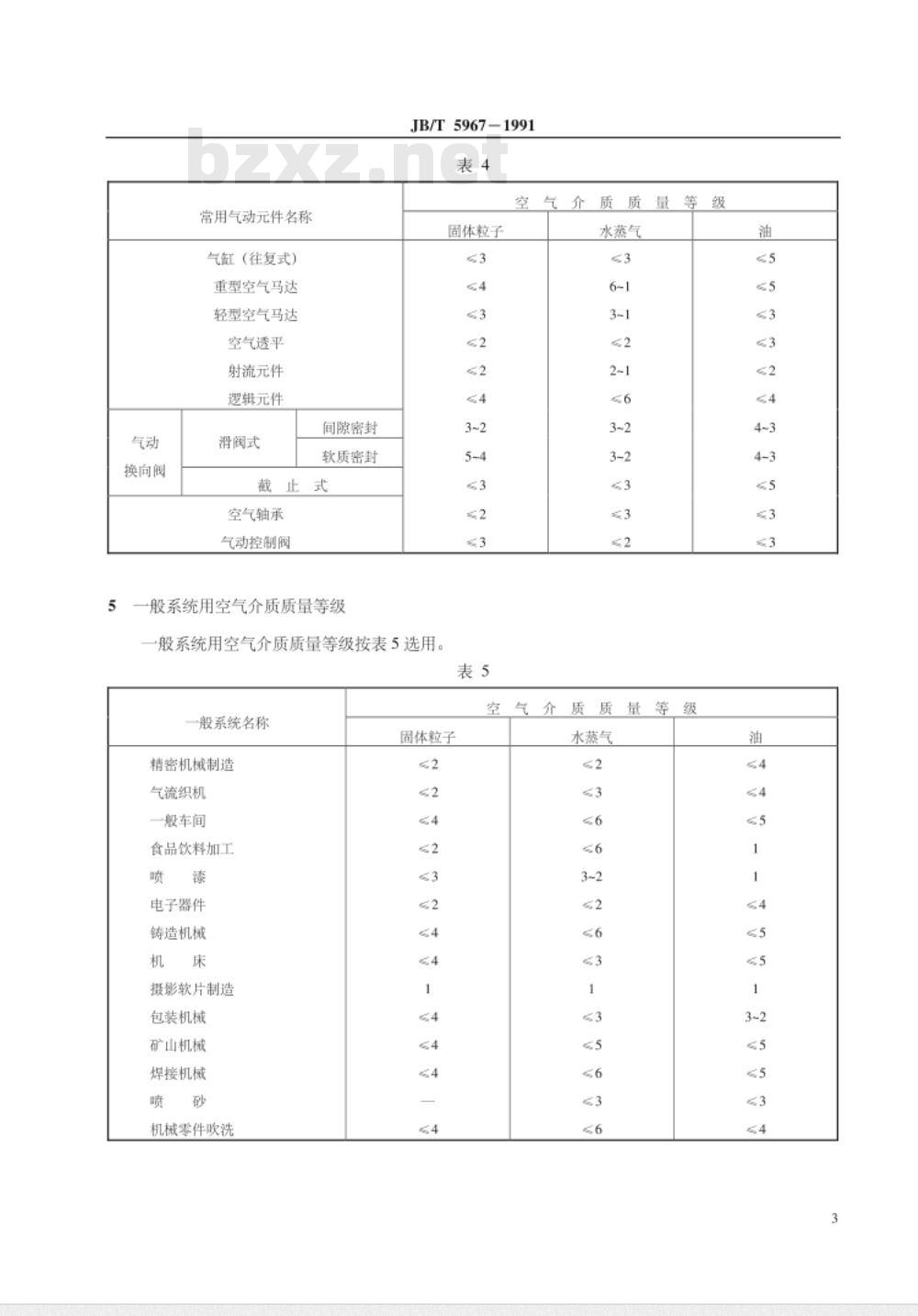

注：①油含量系绝对压力为0.1MPa，温度20℃，相对蒸气压力0.6MPa条件下的油含量。②此油含量不包括经油雾器提供的油量。常用气动元件用空气介质的质量等级常用气动元件用空气介质的质量等级按表4选用。2
换向阀
常用气动元件名称
气缸（往复式）
重型空气马达
轻型空气马达
空气透平
射流元件
逻辑元件
滑阔式
间隙密封
软质密封
截止式
空气轴承
气动控制阀
一般系统用空气介质质量等级
JB/T59671991
固体粒子
般系统用空气介质质量等级按表5选用。表5
一般系统名称
精密机械制造
气流织机
一般车间
食品饮料加工
电子器件
铸造机械
摄影软片制造
包装机械
矿山机械
焊接机械
机械零件吹洗
固体粒子
质质量等级
水蒸气
气介质质量等级
水蒸气
JB/T59671991

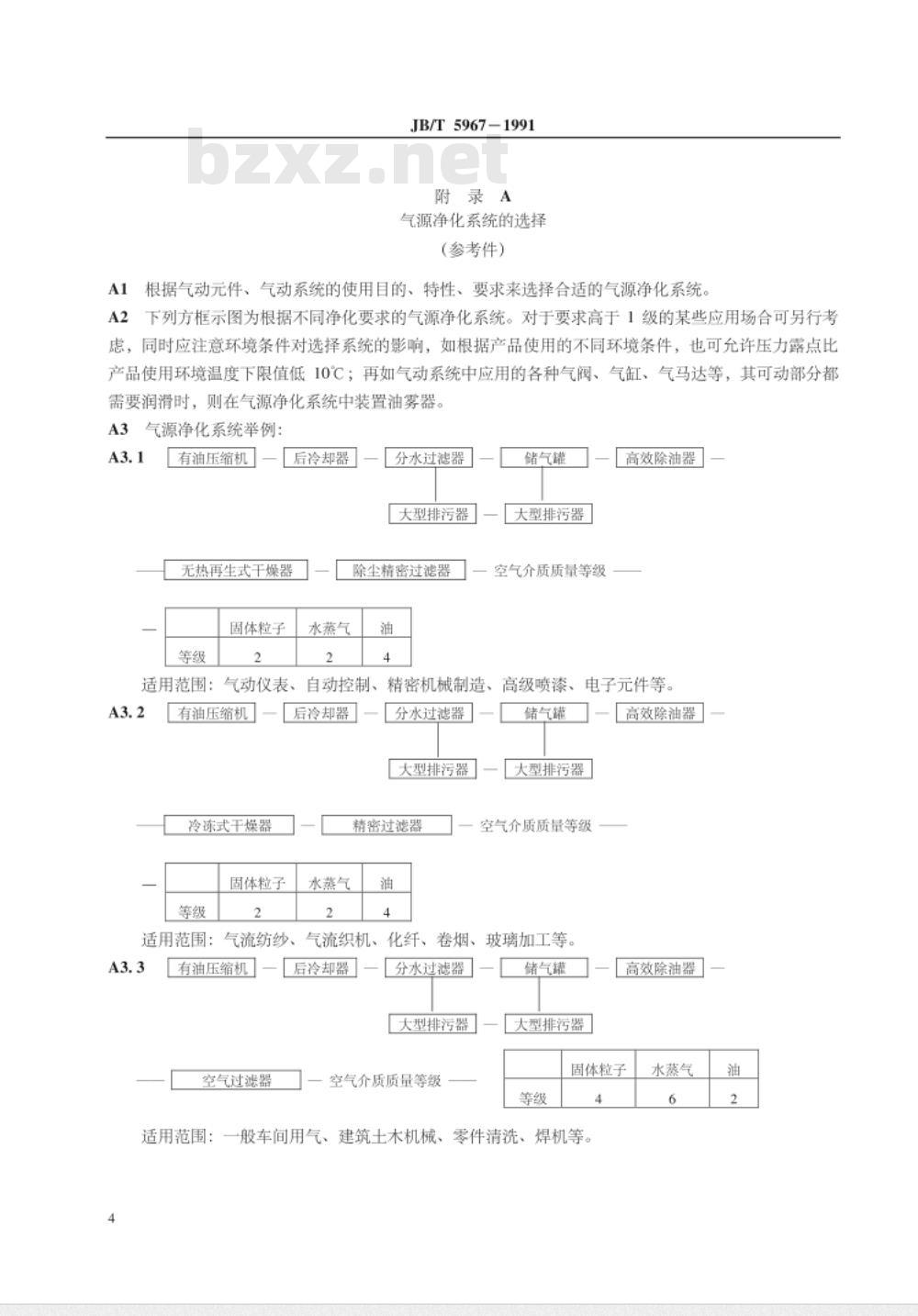

附录A
气源净化系统的选择
(参考件）
根据气动元件、气动系统的使用目的、特性、要求来选择合适的气源净化系统。A1
，下列方框示图为根据不同净化要求的气源净化系统。对于要求高于1级的某些应用场合可另行考A2
虑，同时应注意环境条件对选择系统的影响，如根据产品使用的不同环境条件，也可允许压力露点比产品使用环境温度下限值低10℃；再如气动系统中应用的各种气阀、气缸、气马达等，其可动部分都需要润滑时，则在气源净化系统中装置油雾器。A3气源净化系统举例：
有油压缩机
后冷却器
无热再生式干燥器
固体粒子
分水过滤器
储气罐
大型排污器
一大型排污器
除尘精密过滤器
水蒸气
空气介质质量等级
高效除油器
适用范围：气动仪表、
自动控制、精密机械制造、高级喷漆、电子元件等。A3.2
有油压缩机
冷冻式干燥器
后冷却器
分水过滤器
储气罐
大型排污器一大型排污器
精密过滤器
固体粒子
水蒸气
空气介质质量等级
适用范围：气流纺纱、气流织机、化纤、卷烟、玻璃加工等。A3.3
有油压缩机
空气过滤器
后冷却器
分水过滤器
储气罐
大型排污器
一大型排污器
空气介质质量等级
高效除袖器
高效除油器
固体粒子
适用范围：一般车间用气、建筑土木机械、零件清洗、焊机等。水蒸气
无给油压缩机
冷冻式干燥器
空气介质质量等级
后冷却器
精密过滤器
JB/T5967-1991
分水过滤器
储气罐
大型排污器一大型排污器
除油过滤器
固体粒子
水蒸气
适用范围：抗生素、啤酒发酵、食品饮料加工等。附加说明：
本标准由无锡气动技术研究所提出并归口。本标准由无锡气动技术研究所负责起草。本标准主要起草人薛泉珍。
除臭器
高效除油器
除菌器
中华人民共和国
机械行业标准
气动元件及系统用空气介质
质量等级
JB/T59671991
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044)
印张1/2
开本880×1230
字数10,000
1992年6月第一版
1992年6月第一次印刷
印数1-500
定价5.00元
