【机械行业标准(JB)】 真空刮膜转鼓蒸发器

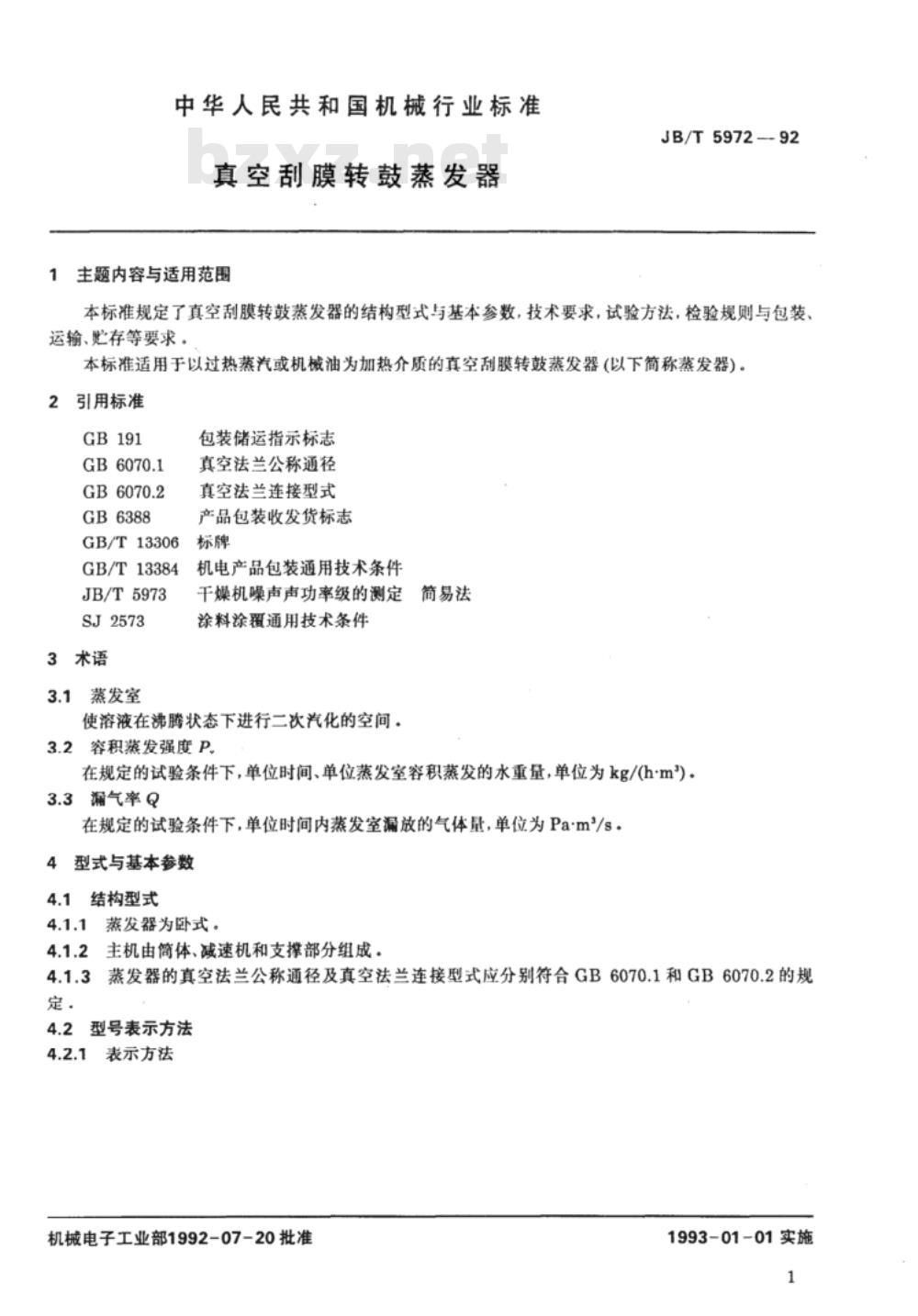

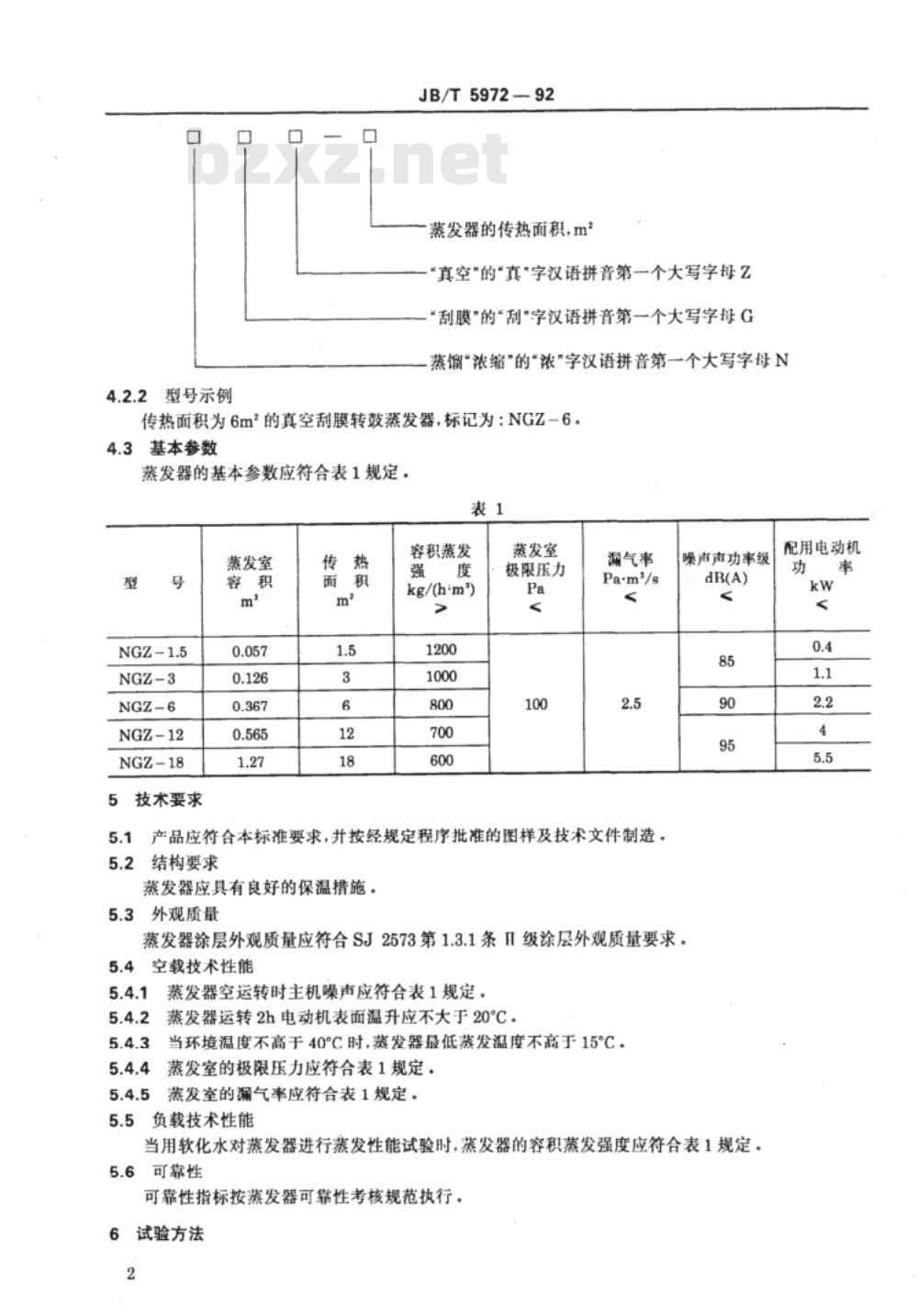

中华人民共和国机械行业标准 真空刮膜转鼓蒸发器 JB/T 5972—92 本标准规定了真空刮膜转鼓蒸发器的结构型式与基本参数，技术要求，试验方法，检验规则与包装、运输、贮存等要求。适用于以过热蒸汽或机械油为加热介质的真空刮膜转鼓蒸发器（以下简称蒸发器）。 1. 主题内容与适用范围 本标准规定了真空刮膜转鼓蒸发器的结构型式与基本参数，技术要求，试验方法，检验规则与包装、运输、贮存等要求。 2. 引用标准 本标准引用了以下文件： GB191 包装储运指示标志 GB6070.1 真空法兰公称通径 GB6070.2 真空法兰连接型式 GB6388 产品包装收发货标志 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 JB/T5973 干燥机噪声声功率级的测定 SJ2573 涂料涂覆通用技术条件 3. 术语 3.1 蒸发室：使溶液在沸腾状态下进行二次汽化的空间。 3.2 容积蒸发强度P：在规定的试验条件下，单位时间、单位蒸发室容积蒸发的水重量，单位为kg/(hm³)。 3.3 漏气率Q：在规定的试验条件下，单位时间内蒸发室漏放的气体量，单位为Pa·m³/s。 4. 型式与基本参数 4.1 结构型式 4.1.1 蒸发器为卧式。 4.1.2 主机由筒体、减速机和支撑部分组成。 4.1.3 蒸发器的真空法兰公称通径及真空法兰连接型式应分别符合GB6070.1和GB6070.2的规定。 4.2 型号表示方法 4.2.1 型号示例：真空刮膜转鼓蒸发器的传热面积，单位为m²。例：传热面积为6m²的真空刮膜转鼓蒸发器，标记为NGZ-6。 4.3 基本参数： | 型号 | NGZ-1.5 | NGZ-3 | NGZ-6 | NGZ-12 | NGZ-18 | | ------ | ------- | ------ | ------ | ------ | ------ | | 客积 | 0.057 | 0.126 | 0.367 | 0.565 | 1.27 | | 传热面积 (m²) | 1.5 | 3 | 6 | 12 | 18 | | 容积蒸发强度 (kg/(h·m³)) | 1200 | 1000 | 800 | 700 | 600 | | 蒸发室极限压力 (Pa) | 100 | 100 | 100 | 100 | 100 | | 漏气率 (Pa·m³/s) | 2.5 | 5.1 | 5.1 | 5.1 | 5.1 | 5. 技术要求 5.1 产品应符合本标准要求，并按经规定程序批准的图样及技术文件制造。 5.2 结构要求：蒸发器应具有良好的保温措施。 5.3 外观质量：蒸发器涂层外观质量应符合SJ2573第1.3.1条II级涂层外观质量要求。 5.4 空载技术性能： 5.4.1 蒸发器空运转时主机噪声应符合表1规定。 5.4.2 蒸发器运转2小时电动机表面温升应不大于20°C。 5.4.3 当环境温度不高于40°C时，蒸发器最低蒸发温度不高于15°C。 5.4.4 蒸发室的极限压力应符合表1规定。 5.4.5 蒸发室的漏气率应符合表1规定。 5.5 负载技术性能：当用软化水对蒸发器进行蒸发性能试验时，蒸发器的容积蒸发强度应符合表1规定。 5.6 可靠性：可靠性指标按蒸发器可靠性考核规范执行。 6. 试验方法 6.1 涂层外观质量按SJ2573第2.4.2、2.5、2.6条的规定检验。 6.2 噪声按JB/T5973规定的方法测定。 6.3 电动机表面温升在按蒸发室每立方米容积加人245kg水条件下，用误差±1°C的半导体温度计测定。 6.4 蒸发温度在按蒸发室每立方米容积加人245kg软化水，并在静态中使蒸发室达到极限压力时用误差±0.5°C的水银温度计测定。 6.5 蒸发室极限压力在空载静态条件下进行，并置蒸发器于工作系统中，用准确度在±5%范围之内的压力测定仪表测定。 6.6 蒸发室漏气率按附录A（补充件）规定进行试验。 6.7 容积蒸发强度按附录B（补充件）规定进行试验。
