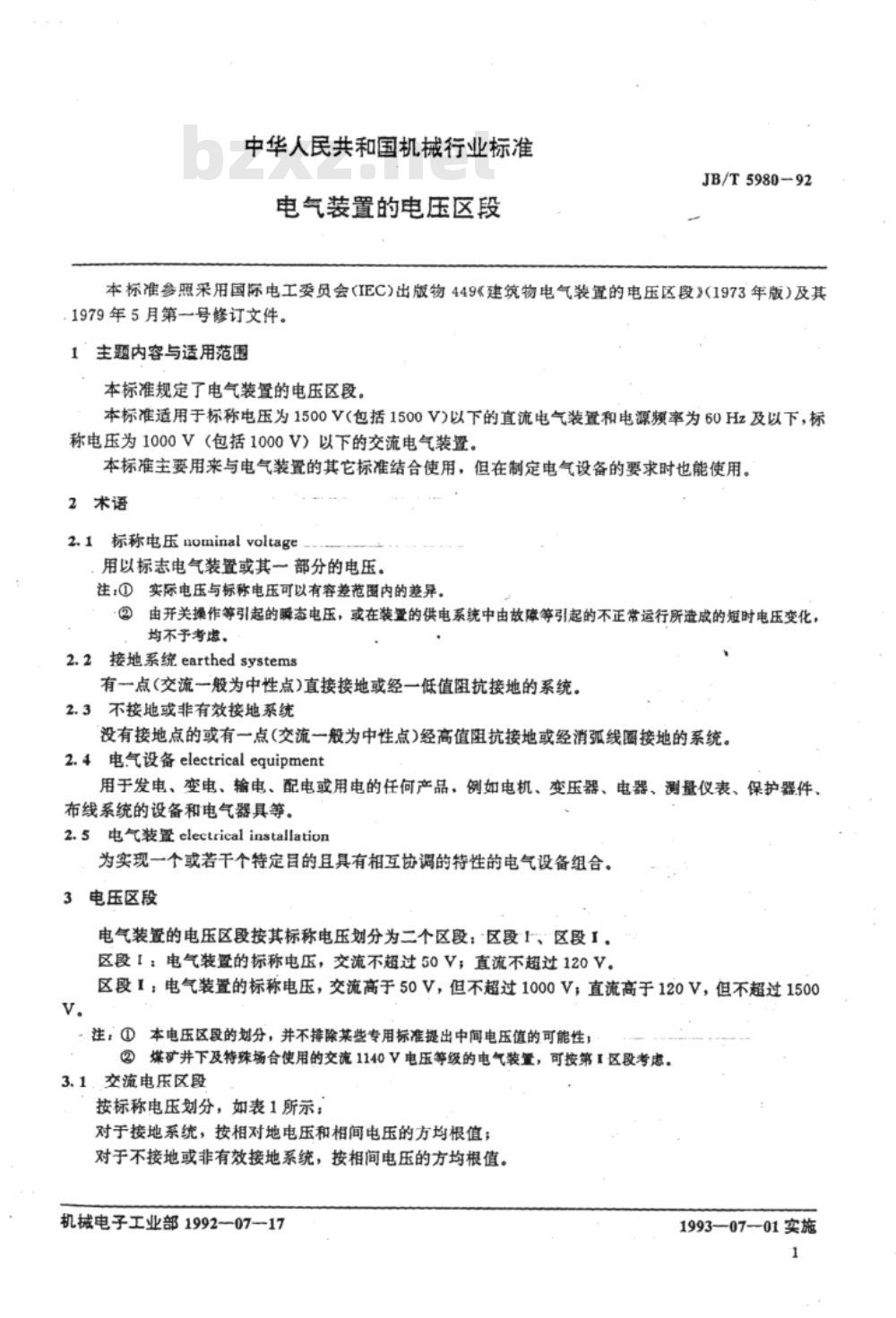

中华人民共和国机械行业标准
电气装置的电压区段
JB/T5980-92
本标准参照采用国际电工委员会（IEC)出版物449《建筑物电气装置的电压区段》（1973年版）及其.1979年5月第一号修订文件。
1主题内容与适用范围
本标准规定了电气装置的电压区段。本标准适用于标称电压为1500V（包括1500V)以下的直流电气装置和电源频率为60Hz及以下，标称电压为1000V（包括1000V）以下的交流电气装置。本标准主要用来与电气装置的其它标准结合使用，但在制定电气设备的要求时也能使用。2术语
2.1标称电压nominalvoltage
用以标志电气装置或其一部分的电压。注：①实际电压与标称电压可以有容差范围内的差异。②由开关操作等引起的瞬态电压，或在装置的供电系统中由故障等引起的不正常运行所造成的短时电压变化，均不予考虑。
2.2接地系统earthedsystems
有一点(交流一般为中性点)直接接地或经一低值阻抗接地的系统。2.3不按地或非有效接地系统
没有接地点的或有一点（交流一般为中性点）经高值阻抗接地或经消弧线圈接地的系统。2.4电气设备electricalequipment用于发电、变电、输电、配电或用电的任何产品，例如电机、变压器、电器、测量仪表、保护器件、布线系统的设备和电气器具等。2.5电气装置electricalinstallation为实现一个或若干个特定目的且具有相互协调的待性的电气设备组合。电压区段
电气装置的电压区段按其标称电压划分为二个区段：区段I、区段I。区段I：电气装置的标称电压，交流不超过50V；直流不超过120V。区段I；电气装置的标称电压，交流高于50V，但不超过1000V；直流高于120V，但不超过1500V.
：注：①本电压区段的划分，并不排除某些专用标准提出中间电压值的可能性，②煤矿井下及特殊场合使用的交流1140V电压等级的电气装置，可按第I区段考虑。3.1.交流电压区段
按标称电压划分，如表1所示：
对于接地系统，按相对地电压和相间电压的方均根值；对于不接地或非有效接地系统，按相间电压的方均根值。机械电子工业部1992-—07—17
1993—07-01实施

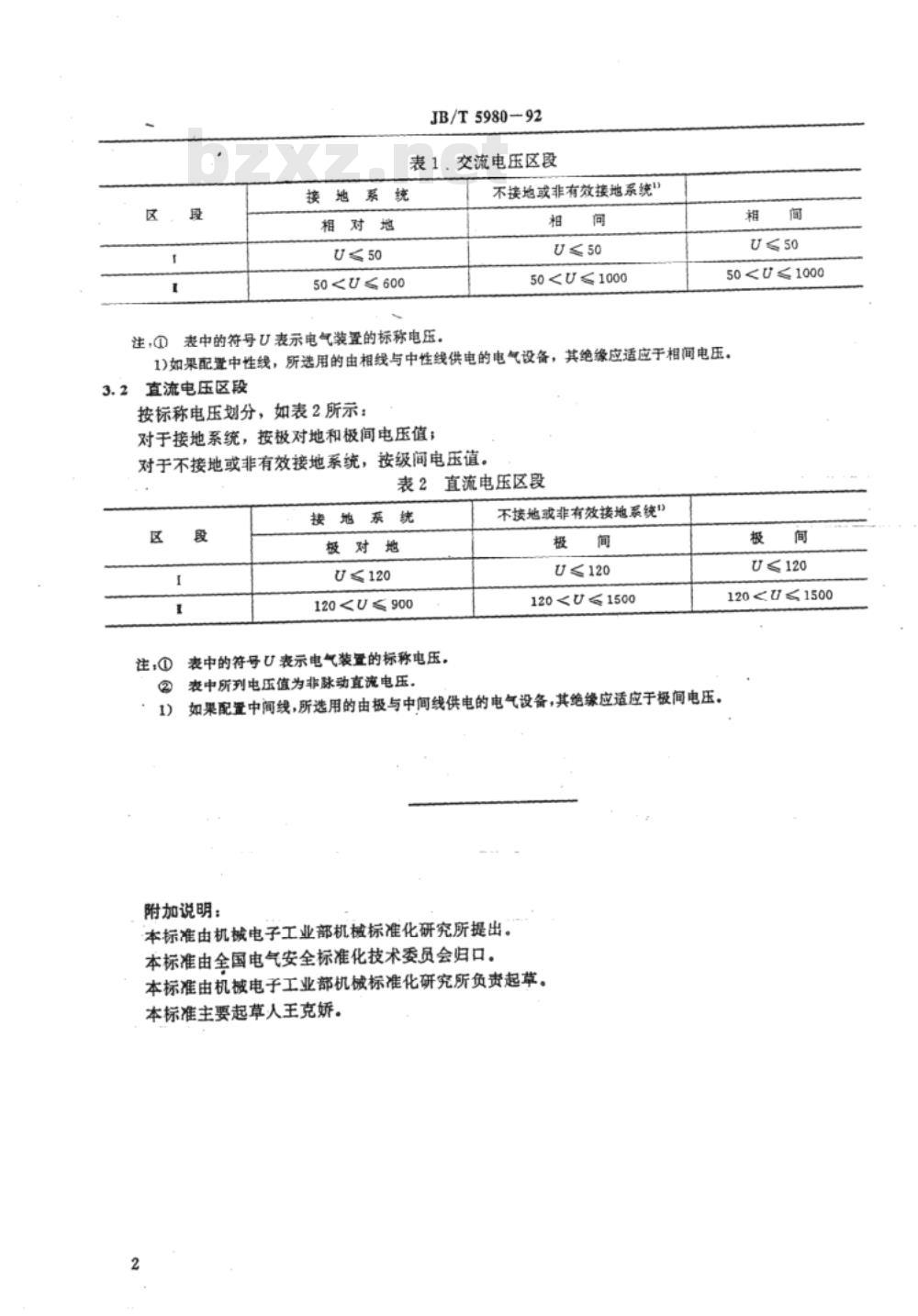

JB/T5980-92
表1.交流电压区段
接地系统
相对地
U≤50
50U≤600
不接地或非有效接地系统”
U≤50
50U≤50
50≤1000
注，①表中的符号U表示电气装置的标称电压。1)如果配置中性线，所选用的由相线与中性线供电的电气设备，其绝缘应适应于相间电压。直流电压区段
按标称电压划分，如表2所示：
对于接地系统，按极对地和极间电压值；对于不接地或非有效接地系统，按级间电压值。表2直流电压区段
接地系统
极对地
U≤120
120900
表中的符号U表示电气装置的标称电压。表中所列电压值为非脉动直流电压。不接地或非有效接地系统\
U≤120
120U1500免费标准下载网bzxz
如果配置中间线，所选用的由极与中间线供电的电气设备，其绝缘应适应于极间电压。附加说明：
本标准由机械电子工业部机械标准化研究所提出。本标准由全国电气安全标准化技术委员会归口。本标准由机械电子工业部机标准化研究所负责起草。本标准主要起草人王克娇。
U≤120
1201500
