【机械行业标准(JB)】 电气用压敏粘带 试验方法

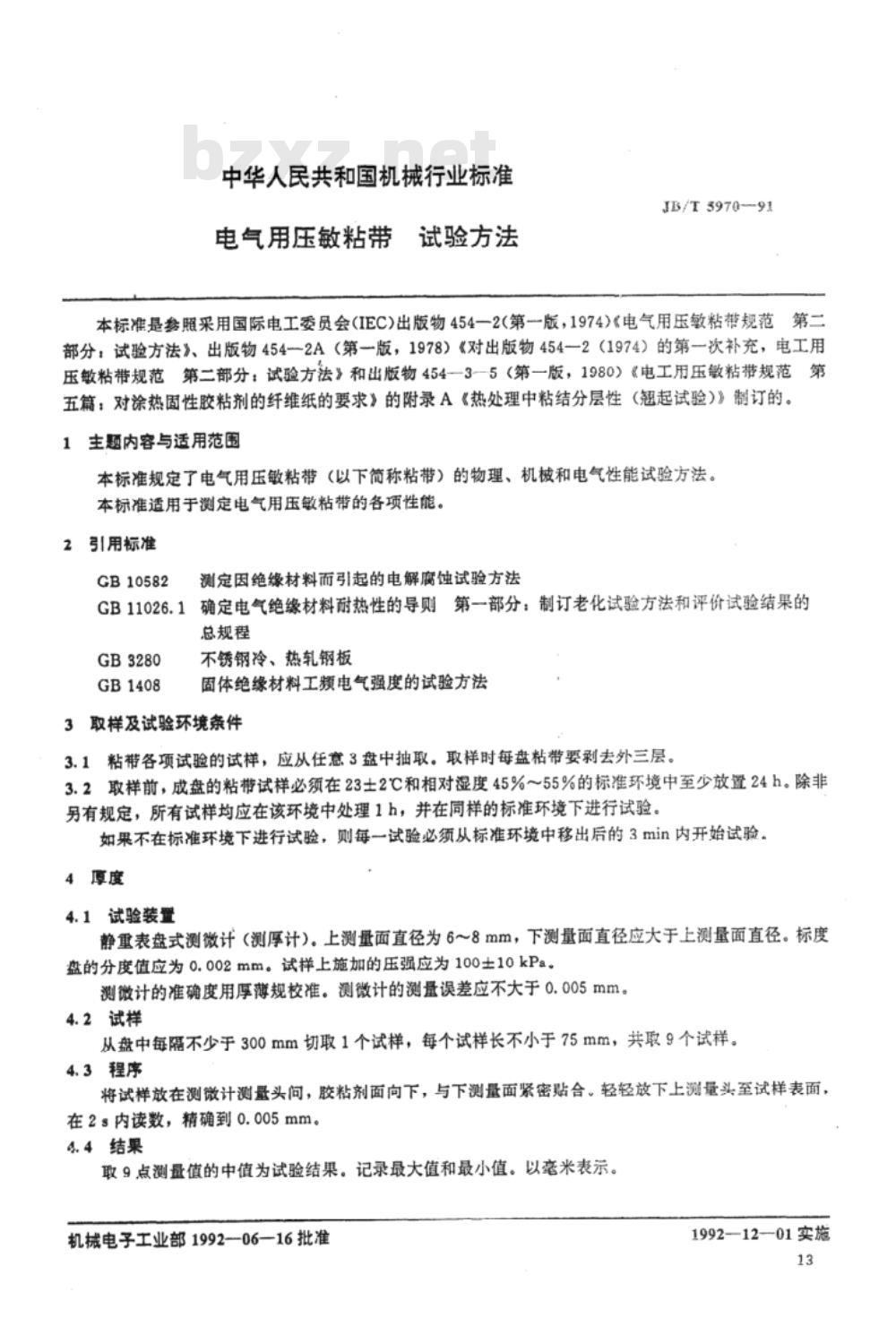

中华人民共和国机械行业标准 电气用压敏粘带试验方法 JB/T 397091 本标准是参照采用国际电工委员会（IEC)出版物454-2（第一版，1974年）《电气用压敏粘带规范第二部分：试验方法》、出版物454-2A（第一版，1978年）《对出版物454-2（1974）的第一次补充，电工用压敏粘带规范第二部分：试验方法》和出版物454-3-5（第一版，1980年）电工用压敏粘带规范第五篇：对涂热固性胶粘剂的纤维纸的要求》制定的。 1. 范围 本标准规定了电气用压敏粘带（以下简称粘带）的物理、机械和电气性能试验方法。本标准适用于测定电气用压敏粘带的各项性能。 2. 规范性引用文件 本标准引用了以下文件： GB10582 测定因绝缘材料而引起的电解腐蚀试验方法 GB11026.1 确定电气绝缘材料耐热性的导则第一部分：制订老化试验方法和评价试验结果的总规程 GB3280 不锈钢冷、热轧钢板 GB1408 固体绝缘材料工频电气强度的试验方法 3. 取样及试验环境条件 3.1 粘带各项试验的试样，应从任意3盘中抽取。取样时每盘粘带要剥去外三层。 3.2 取样前，成盘的粘带试样必须在23±2℃和相对湿度45%～55%的标准环境中至少放置24小时。除非另有规定，所有试样均应在该环境中处理1小时，并在同样的标准环境下进行试验。如果不在标准环境下进行试验，则每一试验必须从标准环境中移出后的3分钟内开始试验。 4. 厚度 4.1 试验装置：静重表盘式测微计（测厚计）。上测量面直径为6～8mm，下测量面直径应大于上测量面直径。标度盘的分度值应为0.002mm。试样上施加的压强应为100±10kPa。测微计的准确度用厚薄规校准。测微计的测量误差应不大于0.005mm。 4.2 试样：从盘中每隔不少于300mm切取1个试样，每个试样长不小于75mm，共取9个试样。 4.3 程序：将试样放在测微计测量头间，胶粘剂面向下，与下测量面紧密贴合。轻轻放下上测量头至试样表面，在2秒内读数，精确到0.005mm。 4.4 结果：取9点测量值的中值为试验结果。记录最大值和最小值。以毫米表示。 5. 电解腐蚀 按GB10582的规定进行试验。 6. 耐高温穿透性 6.1 装置：穿透试验机由钢框架、钢轴、螺钉、酚醛层压板绝缘块、磁性导杆、炉外导线等组成。加热炉的升温速度为30±5℃/小时，最高温度可达250℃。 6.2 试样：从盘中每隔不少于300mm取1条试样，每条长25mm，共取5条。 6.3 程序：在钢球没有负荷时，将试样放在钢球下面，然后加负荷，保持10N压力，升温至试样穿透。穿透时记录仪表指示的温度。 6.4 结果：以5个穿透温度的中值作为试验结果，记录最大值和最小值。 7. 耐火焰蔓延性 7.1 原理：试验在一定条件下进行，测定从着火到自行熄灭的时间及粘带燃烧的长度。 7.2 装置：包括金属箱保护装置、秒表、本生灯等。保护装置的尺寸为250mm×250mm×750mm，试样挂在可移动的夹子上。 本标准于1992年6月16日批准，1992年12月1日实施。
