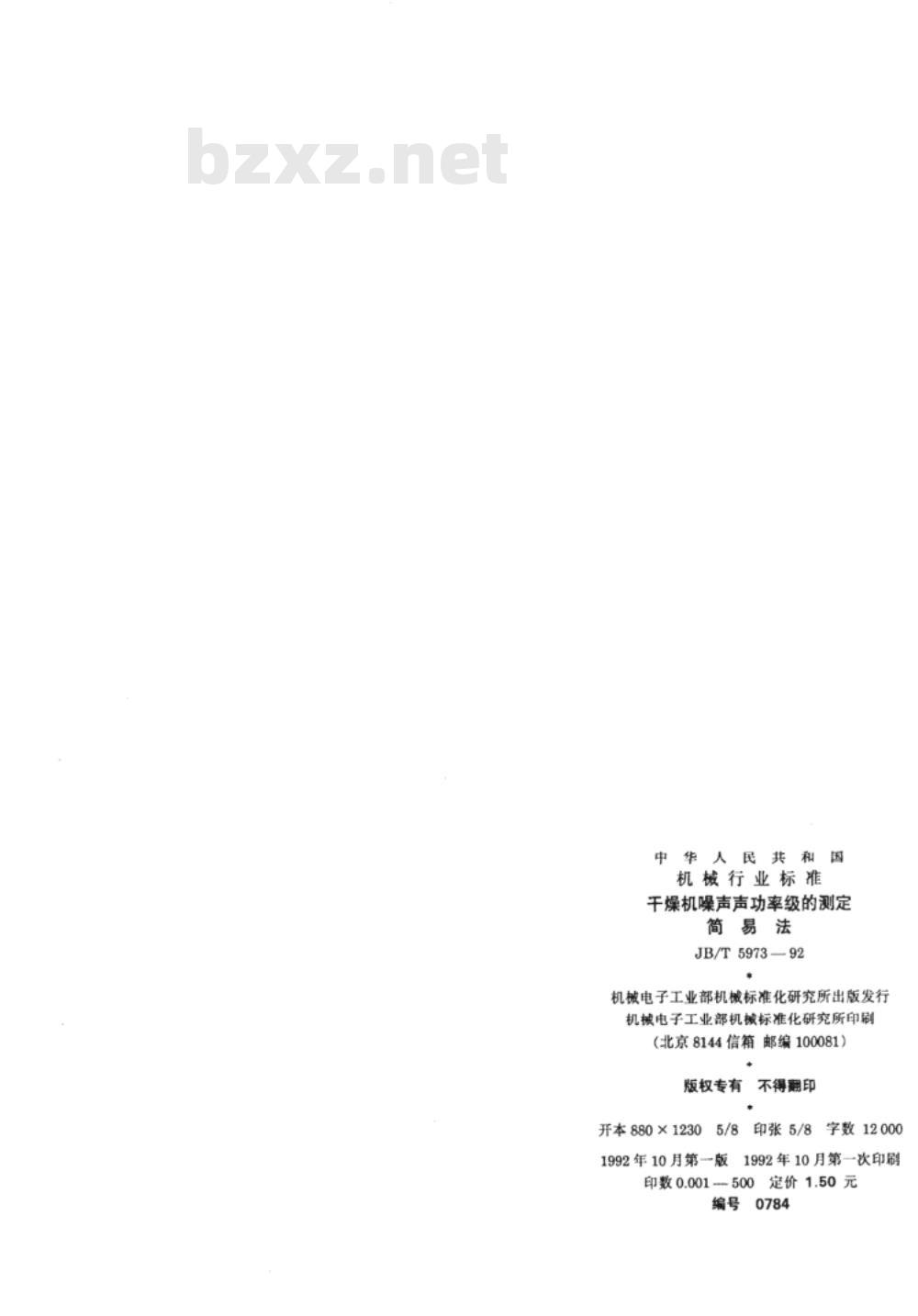

机械电子工业部机械标准化研究所出版发行机械电子工业部机械标准化研究所印刷（北京8144信箱邮编100081）
版权专有不得翻印
开本880×1230
5/8印张5/8
字数12000
1992年10月第一版1992年10月第一次印刷印数0.001500定价1.50元

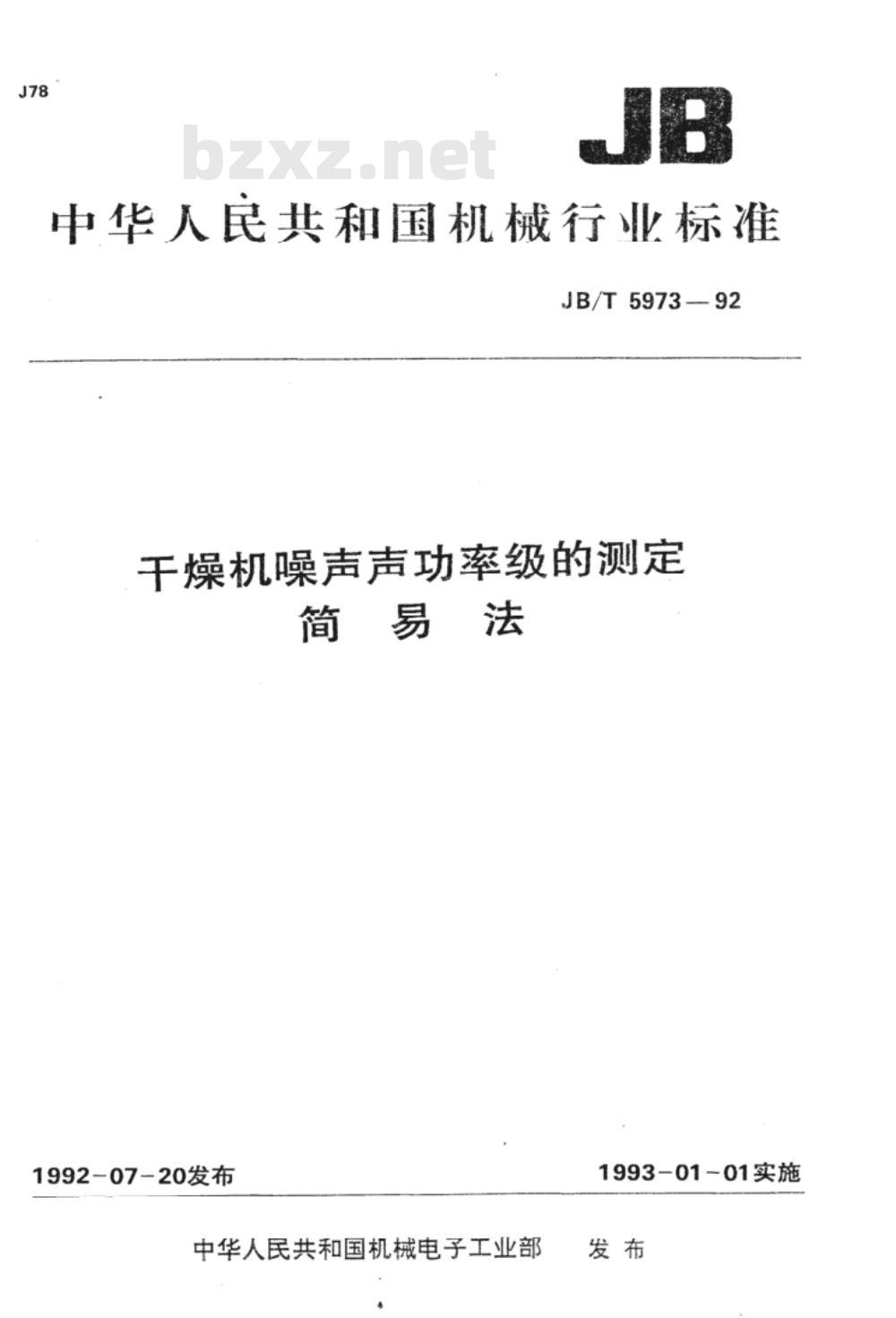

中华人民共和国机械行业标准
干燥机噪声声功率级的测定
简易法

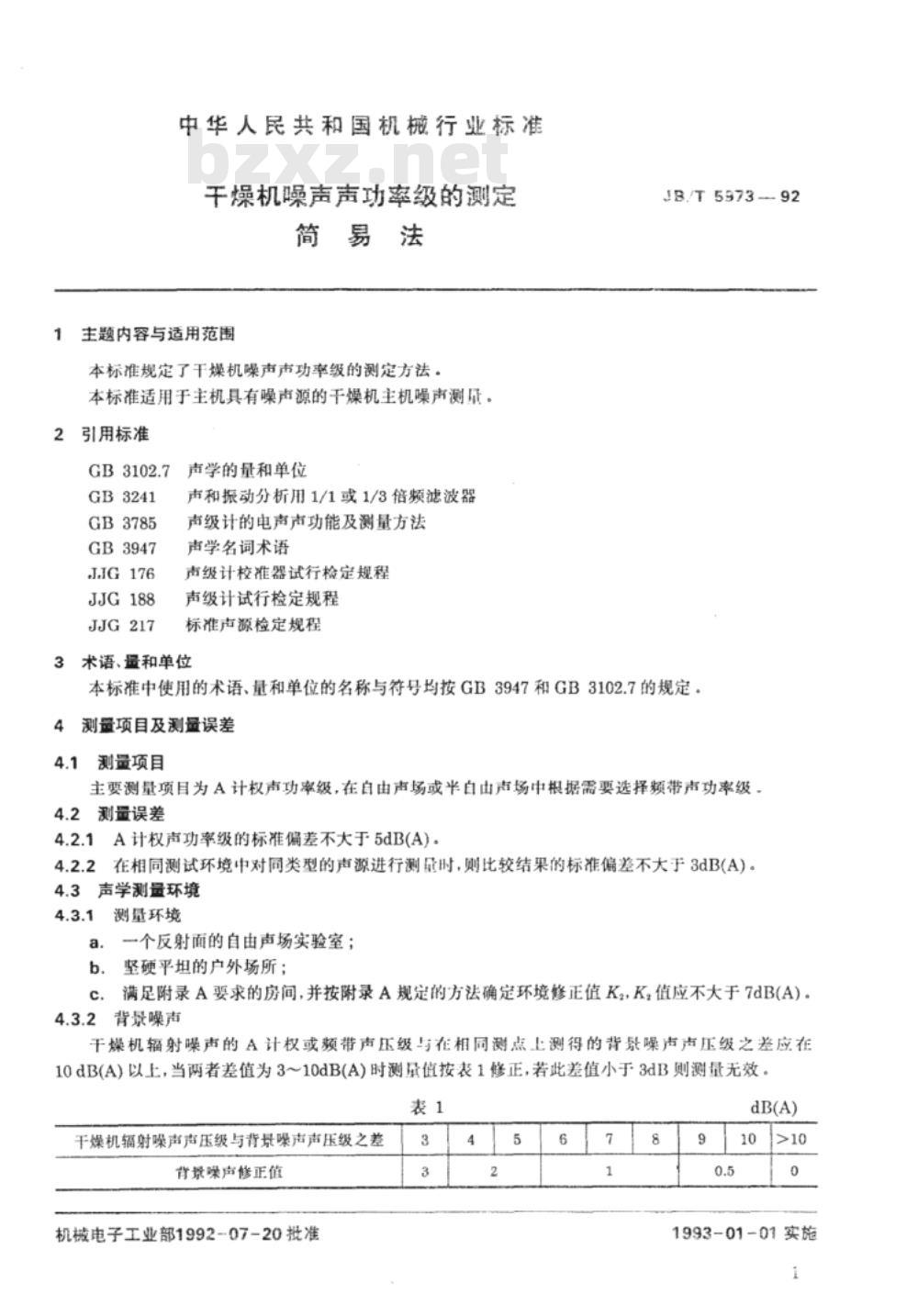

1主题内容与适用范围
本标准规定了干燥机噪声声功率级的测定方法。本标准适用于主机具有噪声源的干燥机主机噪声测量。2引用标准
GB3241
GB3785
GB3947
JJG188
JJG217
声学的量和单位
声和振动分析用1/1或1/3倍频滤波器声级计的电声声功能及测量方法声学名词术语
声级计校准器试行检定规程
声级计试行检定规程
标准声源检定规程
3术语、量和单位
JB/T 5973---92
本标准中使用的术语、量和单位的名称与符号均按GB3947和GB3102.7的规定。4
测量项目及测量误差
4.1测量项目
主要测量项目为A计权声功率级，在自由声场或半自由声场中根据需要选择频带声功率级4.2测量误差
4.2.1A计权声功率级的标准偏差不大于5dB(A)。4.2.2在相同测试环境中对同类型的声源进行测量时，则比较结果的标准偏差不大于3dB(A)。4.3声学测量环境
测量环境
一个反射面的自由声场实验室；b.
坚硬平坦的户外场所；
满足附录A要求的房间，并按附录A规定的方法确定环境修正值K，，K，值应不大于7dB(A）c.
4.3.2背景噪声
干燥机辐射噪声的A计权或频带声压级与在相同测点上测得的背景噪声声压级之差应在10dB(A)以上，当两者差值为3～10dB(A)时测量值按表1修正，若此差值小于3dB则测量无效。表1
干燥机辐射噪声声压级与背景哚声声压级之差背景噪声修正值
机械电子工业部1992-07-20批准3
1993-01-01实施
JB/T5973--92

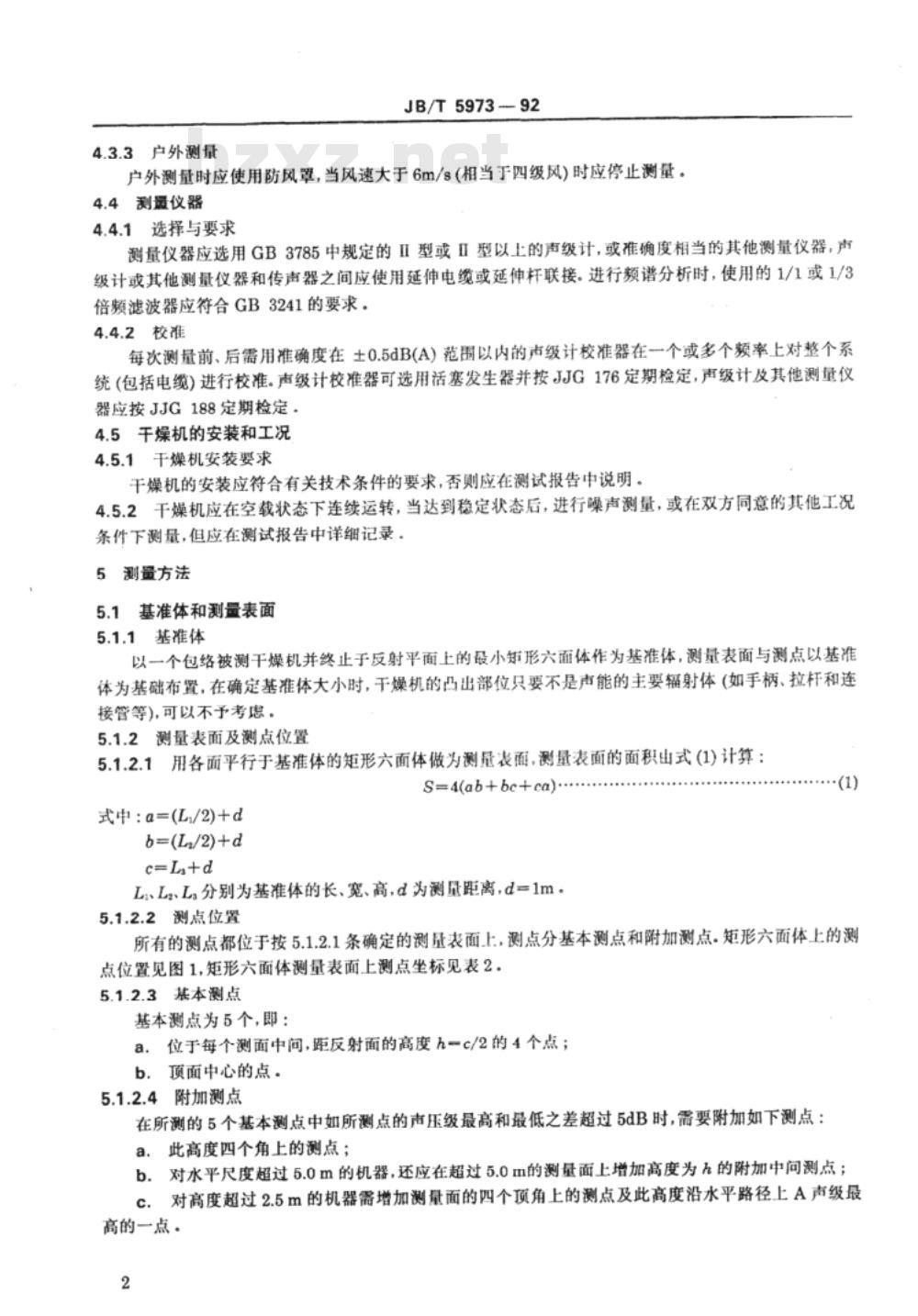

4.3.3户外测量
户外测量时应使用防风罩，当风速大于6m/s（相当于四级风）时应停止测量。4.4测量仪器
4.4.1选择与要求
测量仪器应选用GB3785中规定的ⅡI型或Ⅱ型以上的声级计，或准确度相当的其他测量仪器，声级计或其他测量仪器和传声器之间应使用延伸电缆或延伸杆联接。进行频谱分析时，使用的1/1或1/3倍频滤波器应符合GB3241的要求。4.4.2校准
每次测量前、后需用准确度在土0.5dB(A）范围以内的声级计校准器在-个或多个频率上对整个系统（包括电缆）进行校准。声级计校准器可选用活塞发生器并按JJG176定期检定，声级计及其他测量仪器应按JJG188定期检定
4.5干燥机的安装和工况
4.5.1干燥机安装要求
干燥机的安装应符合有关技术条件的要求，否则应在测试报告中说明。4.5.2干燥机应在空载状态下连续运转，当达到稳定状态后，进行噪声测量，或在双方同意的其他工况条件下测量，但应在测试报告中详细记录。5测量方法
5.1基准体和测量表面
5.1.1基准体
以一个包络被测干燥机并终止于反射平面上的最小矩形六面体作为基准体，测量表面与测点以基准体为基础布置，在确定基准体大小时，干燥机的凸出部位只要不是声能的主要辐射体（如手柄、拉杆和连接管等)，可以不予考虑。
5.1.2测量表面及测点位置
5.1.2.1用各面平行于基准体的矩形六面体做为测量表面，测量表面的面积出式(1)计算：S=4(ab+bc+ca)...
式中:a=(L/2)+d免费标准下载网bzxz
b=(L/2)+d
L、L、Ls分别为基准体的长、宽、高，d为测量距离，d=1m。(1)
5.1.2.2测点位置

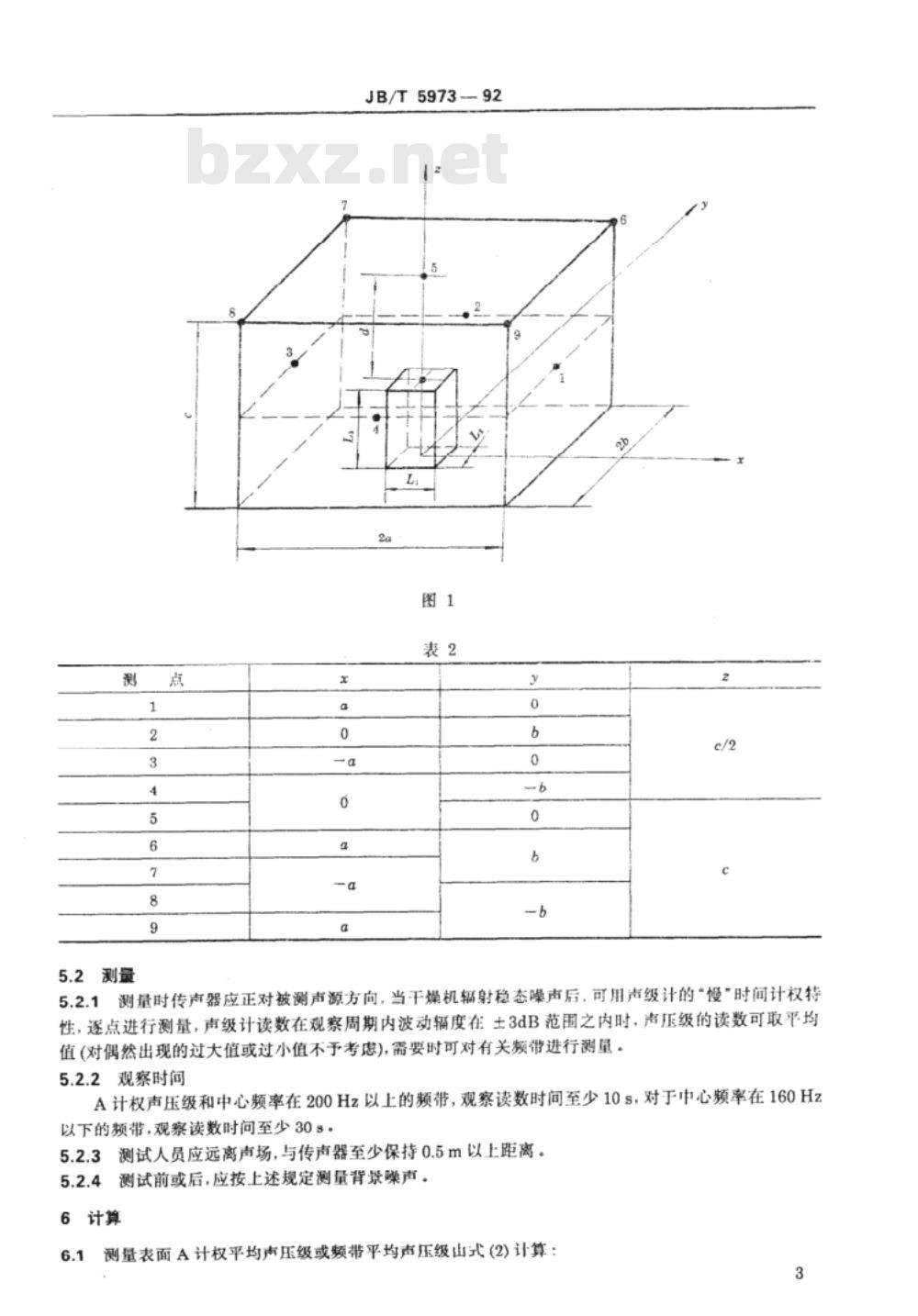

所有的测点都位于按5.1.2.1条确定的测量表面上，测点分基本测点和附加测点。矩形六面体上的测点位置见图1，矩形六面体测量表面上测点坐标见表2。5.1.2.3基本测点
基本测点为5个，即：
a，位于每个测面中间，距反射面的高度h-c/2的4个点；b．顶面中心的点。
5.1.2.4附加测点
在所测的5个基本测点中如所测点的声压级最高和最低之差超过5dB时，需要附加如下测点：此高度四个角上的测点；
b.对水平尺度超过5.0m的机器，还应在超过5.0m的测量面上增加高度为h的附加中问测点；对高度超过2.5m的机器需增加测量面的四个顶角上的测点及此高度沿水平路径上A声级最c.
高的一点。
JB/T5973-92
5.2测量
测量时传声器应正对被测声源方向，当干燥机辐射稳态噪声后，可用声级计的“慢”时间计权特5.2.1
性，逐点进行测量，声级计读数在观察周期内波动辐度在士3dB范围之内时，声压级的读数可取平均值(对偶然出现的过大值或过小值不予考虑)，需要时可对有关频带进行测量。5.2.2观察时间
A计权声压级和中心频率在200Hz以上的频带，观察读数时间至少10s，对于中心频率在160Hz以下的频带，观察读数时问至少308。5.2.3测试人员应远离声场，与传声器至少保持0.5m以上距离。测试前或后，应按上述规定测量背景噪声。5.2.4
6计算
测量表面A计权平均声压级或频带平均声压级山式(2)计算：3
JB/T597392
2100.1(L-K）
LPA=10Lg[-
式中：LpA-—测点表面A计权平均声压级，或频带平均声压级，dB(A)(基准值为20μPa)；第i点测得的A计权声压级或频带声压级dB(A)(基准值为20μPa)：Lpas
K——第i点测得的背景噪声修正值，dB(A)；N—测点总数。
当Lpai一K值的变化不超过5dB(A)时可采用算术平均值法计算Lpa与式(2)计算之差应不大于0.7dB(A)。
6.2声功率级的计算
A计权声功率级或频带声功率级由式(3)计算：Lwa=Lnx+10Lg%
式中：LwA-
A计权声功率级或频带声功率级，dB(A),(基准值为1pW);S-测量表面面积,m；
S。基准面积,S=1m；
K,环境修正值，dB(A)(按附录A确定)。测量报告
测量报告的内容应包括：
被测干煤机型号、名称、规格及安装运转情况；使用噪声测量仪器型号、规格；测量环境描述及修正值；
测点位置及示意图；
测点数据及计算的声功率级；
气象条件、测试单位、测试人员、时间及地点。·（3)
A1概述
JB/T5973—92
附录A
环境修正值K，的确定
(补充件)
本附录规定用标准声源法和测定室的吸声量A与测量表面的面积S的比值确定环境修正值K，：在给定的测试室内房间的吸声量A与测量表面的面积之比A/S应不小于1，其所确定的环境修正值K不大于7dB(A)。
A2环境修正值K，的确定
A2.1用标准声源法确定K值
A2.1.1按JJG217检定合格的标准声源应放置在与被测干燥机相同位置的测试环境中并按第5、6章的方法测量和计算标准声源的声功率级(不需要环境修正值)。对于在多个位置上放置标准声源的情况，标准声源声功率级的取得应对每个放置点求平均值.环境修正值K，由式(A1)求得：K,=Lw-Lw
一在现场测得的标准声源功率级，dB(A)(基准值为1pW)；式中：Lw—
-标准声源标定的声功率级，dB(A)(基准值为1pW)。(A 1)
A2.1.2标准声源在测量环境中的放置分为替代法与并列法两种，能从场地移开的中型干燥机采用替代法。把标准声源放置在与被测声源相同位置的反射平面上，一般只需放置在一个位置，对于长宽比大于2的设备，标准声源应放置在四个位置上，这四个位置分别为：基准体在反射平面上投影的四条矩形边的中点上，不能从测量场地移开的较大型干燥机或在现场测量的中型干燥机采用并列法。把标准声源放置在四条矩形边的中点上，如果设备表面附有吸声材料，则并列法不适用，可使用A2.2条的方法。A2.2测定测试室噪声量A和测量表面面积S，通过式(A2)计算K，值。K,=10Lg[1+
K.值也可以从图A1中查得。
dB (A)
吸声的实验确定
测定测试室的混响时间用宽带噪声或脉冲卢激发，用A计权特性接收，吸声量A由式（A3)确定。5
式中：V
一测试室体积，m\；
T-.—测试室混响时间，。
A2.2.2吸声量A的估算
JB/T5973—92
A=0.16(V/T)
用表A1估算测试室的表面平均吸声系数α，由式(A4)计算出吸声量A。A=αs..
式中：α-平均吸声系数(见表A1)；S、一—测试室的总表面积(墙、天花板、地板),m。表A1
平均吸声系数
附加说明：
房间的描述
用混凝土、砖、灰泥制成的光硬塔臻的近似空房间部分空房间、光墙壁房间
有家俱的矩形机器、矩形工业房间有家俱的不规则房间，不规则形状机器或工业房间装有机械的房间或铺盖少量声学材料的房间(如部分吸声天花板和培)
天花板和墙铺有吸声材料
天花板和塔铺有大量吸声材料
本标准由全国真空技术标准化技术委员会提出并归口。本标准由辽宁省铁岭干燥技术研究所负责起草。本标准主要起草人徐鲁吉、赵健。6
