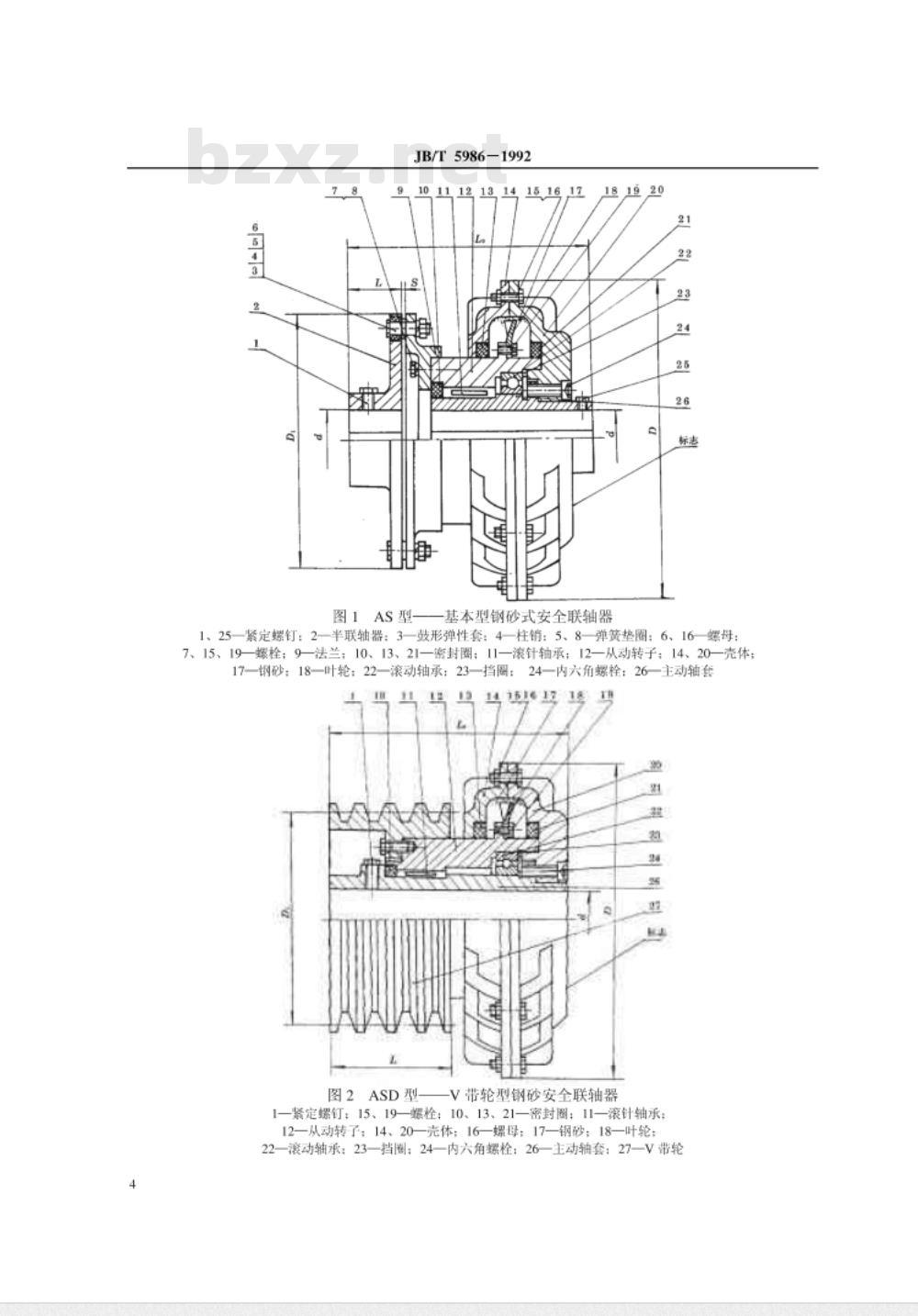

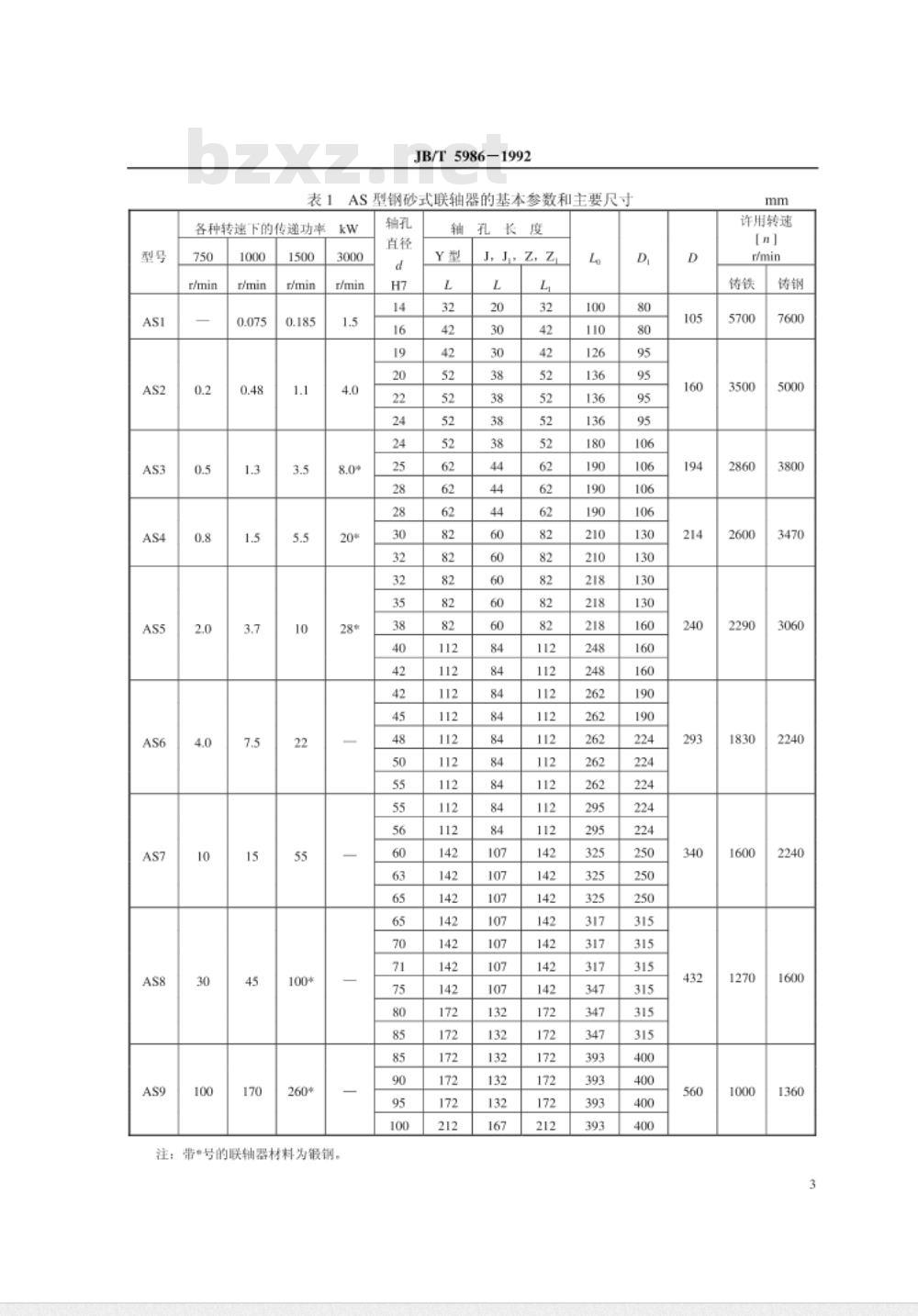

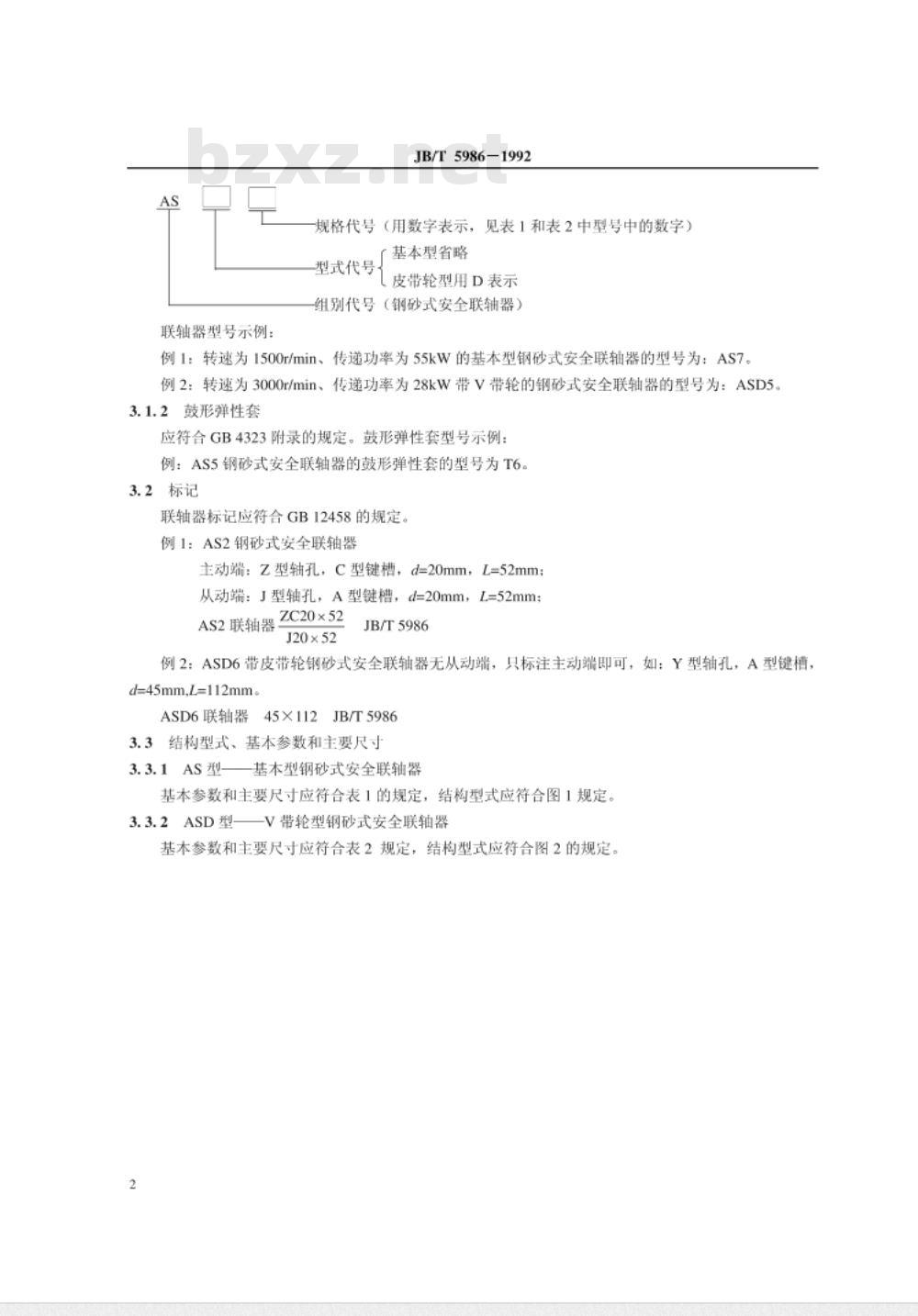

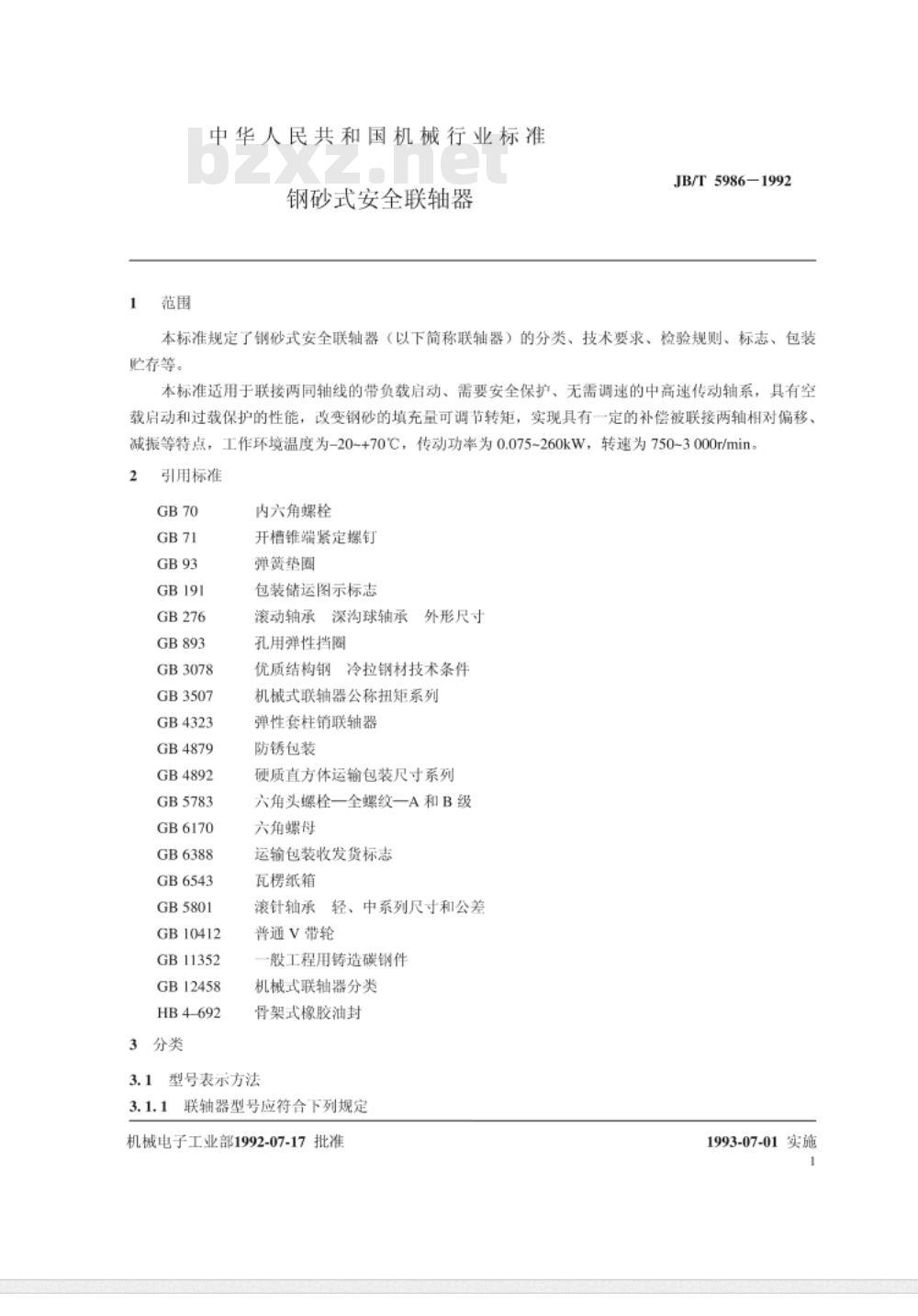

中华人民共和国机械行业标准 JB/T5986-1992 钢砂式安全联轴器 1992-07-17发布 1993-07-01实施 1. 范围 本标准规定了钢砂式安全联轴器（以下简称联轴器）的分类、技术要求、检验规则、标志、包装贮存等。 本标准适用于连接两同轴线的带负载启动、需要安全保护、无需调速的中高速传动轴系，具有空载启动和过载保护的性能。改变钢砂的填充量可调节转矩，具有一定的补偿被联接两轴相对偏移、减振等特点，工作环境温度为-20~+70℃，传动功率为0.075-260kW，转速为750-3000r/min。 2. 引用标准 GB70, GB71, GB93, GB191, GB276, GB893, GB3078, GB3507, GB4323, GB4879, GB4892, GB5783, GB6170, GB6388, GB6543, GB5801, GB10412, GB11352, GB12458, HB4692 3. 分类 3.1 型号表示方法 1. 联轴器型号应符合下列规定： 联轴器型号示例：JB/T5986-1992 规格代号（用数字表示，见表1和表2中型号中的数字）型式代号，基本型省略，皮带轮型用D表示，组别代号（钢砂式安全联轴器）。 例1：转速为1500r/min、传递功率为55kW的基本型钢砂式安全联轴器的型号为：AS7。 例2：转速为3000r/min、传递功率为28kW带V带轮的钢砂式安全联轴器的型号为：ASD5。 3.1.2 鼓形弹性套应符合GB4323附录的规定。 3.2 标记 联轴器标记应符合GB12458的规定。 例1：AS2钢砂式安全联轴器 主动端：乙型轴孔，C型键槽，d=20mm，L=52mm；从动端：J型轴孔，A型键槽，d=20mm，L=52mm；AS2联轴器ZC20×52。 例2：ASD6带皮带轮钢砂式安全联轴器无从动端，只标注主动端即可，如：Y型轴孔，A型键槽，d=45mm, L=112mm。 3.3 结构型式、基本参数和主要尺寸 3.3.1 AS型—基本型钢砂式安全联轴器 基本参数和主要尺寸应符合表1的规定，结构型式应符合图1规定。 3.3.2 ASD型—V带轮型钢砂式安全联轴器 基本参数和主要尺寸应符合表2规定，结构型式应符合图2的规定。 表1 各种转速下的传递功率： 750 r/min 0.2 0.5 0.8 2.0 4.0 10 30 100 1000 r/min 0.075 0.48 1.3 1.5 3.7 7.5 15 45 1500 r/min 0.185 1.1 3.5 5.5 10 22 35 100 3000 r/min 1.5 4.0 8.0 20 28 注：带‘号的联轴器材料为锻钢。 表2 联轴器的传递功率与孔径、轴长参数（单位：mm）
