【机械行业标准(JB)】 磁粉离合器

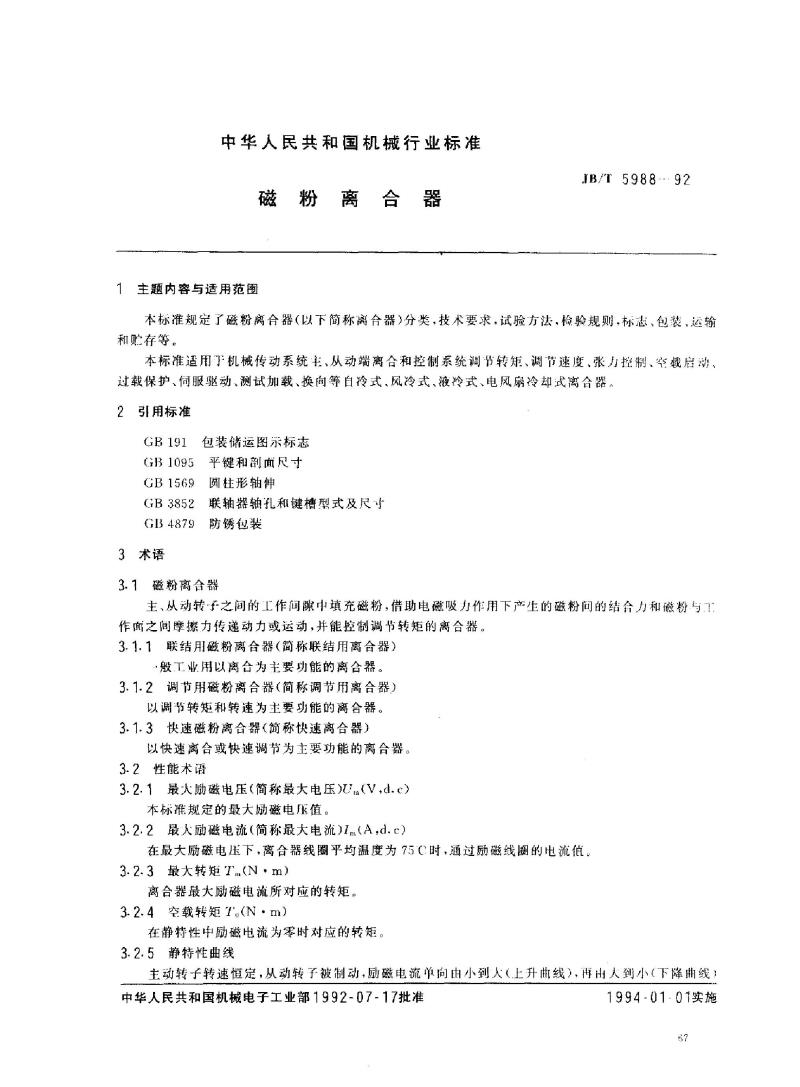

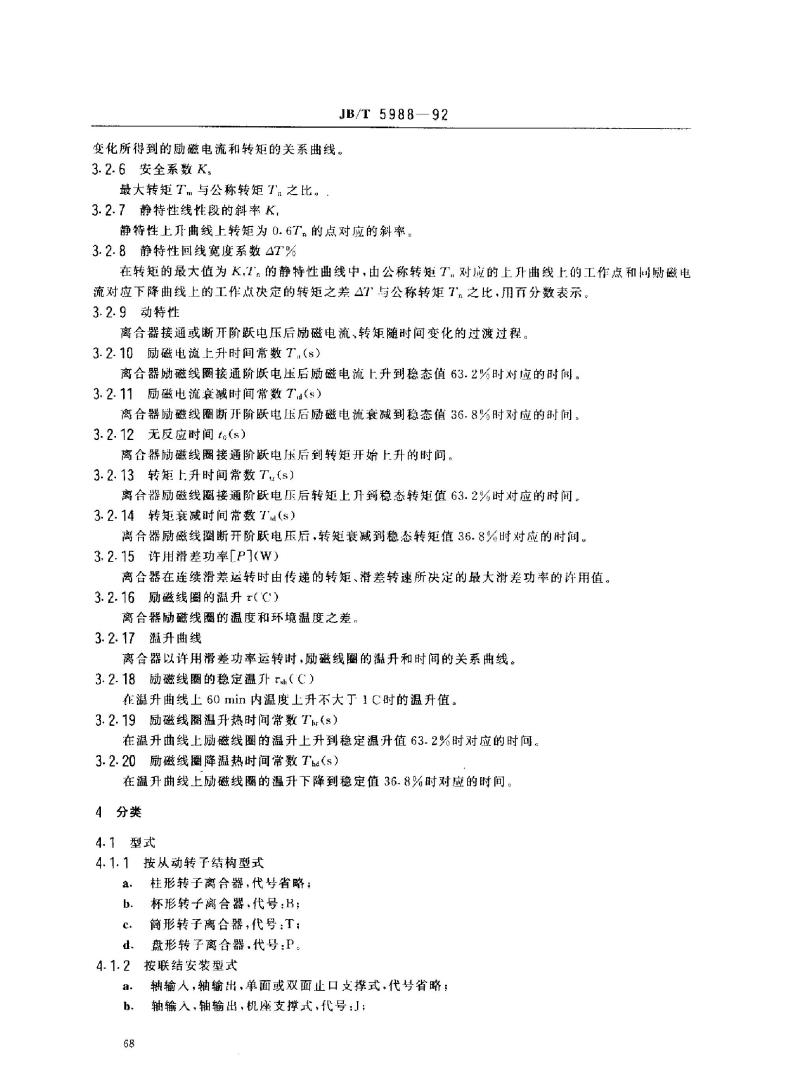

中华人民共和国机械行业标准 JB/T 5988-92 磁粉离合器 1. 主题内容与适用范围 本标准规定了磁粉离合器（以下简称离合器）的分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。 本标准适用于机械传动系统中主、从动端离合和控制系统调节转矩、调节速度、张力控制、密载启动、过载保护、伺服驱动、测试加载、换向等自冷式、风冷式、液冷式、电风扇冷却式离合器。 2. 引用标准 GB191，GB1095，GB1569，GB3852，GB4879 3. 术语 3.1 磁粉离合器 主、从动转子之间的工作间隙中填充磁粉，借助电磁吸力作用下产生的磁粉间的结合力和磁粉与工作面之间的摩擦力传递动力或运动，并能控制调节转矩的离合器。 3.1.1 联结用磁粉离合器（简称联结用离合器） 一般工业用以离合为主要功能的离合器。 3.1.2 调节用磁粉离合器（简称调节用离合器） 以调节转矩和转速为主要功能的离合器。 3.1.3 快速磁粉离合器（简称快速离合器） 以快速离合或快速调节为主要功能的离合器。 3.2 性能术语 3.2.1 最大励磁电压（简称最大电压）Um（V.d.c） 本标准规定的最大励磁电压值。 3.2.2 最大励磁电流（简称最大电流）Im（A.d.c） 在最大励磁电压下，离合器线圈平均温度为75℃时，通过励磁线圈的电流值。 3.2.3 最大转矩（T，Nm） 离合器最大励磁电流所对应的转矩。 3.2.4 空载转矩（T，Nm） 在静特性中励磁电流为零时对应的转矩。 3.2.5 静特性曲线 主动转子转速恒定，从动转子被制动，励磁电流单向由小到大（上升曲线），再由大到小（下降曲线）变化所得到的励磁电流和转矩的关系曲线。 3.2.6 安全系数K 最大转矩T与公称转矩T之比。 3.2.7 静特性线性段的斜率K 静特性上升曲线上转矩为0.6T时的点对应的斜率。 3.2.8 静特性回线宽度系数 在转矩的最大值为K的静特性曲线中，由公称转矩T对应的上升曲线上的工作点和励磁电流对应下降曲线上的工作点决定的转矩之差与公称转矩T之比，用百分数表示。 3.2.9 动特性 离合器接通或断开阶跃电压后，励磁电流、转矩随时间变化的过渡过程。 3.2.10 励磁电流上升时间常数T1（s） 离合器励磁线圈接通阶跃电压后励磁电流上升到稳态值的63.2%时对应的时间。 3.2.11 励磁电流衰减时间常数T2（s） 离合器励磁线圈断开阶跃电压后励磁电流衰减到稳态值36.8%时对应的时间。 3.2.12 无反应时间（s） 离合器励磁线圈接通阶跃电压后到转矩开始上升的时间。 3.2.13 转矩上升时间常数T（s） 离合器励磁线圈接通阶跃电压后转矩上升到稳态转矩值的63.2%时对应的时间。 3.2.14 转矩衰减时间常数Ta（s） 离合器励磁线圈断开阶跃电压后，转矩衰减到稳态转矩值的36.8%时对应的时间。 3.2.15 许用滑差功率（P，W） 离合器在连续滑差运转时由传递的转矩、滑差转速所决定的最大滑差功率的许用值。 3.2.16 励磁线圈的温升ΔT（℃） 离合器励磁线圈的温度和环境温度之差。 3.2.17 激升曲线 离合器以许用滑差功率运转时，励磁线圈的温升与时间的关系曲线。 3.2.18 励磁线圈的稳定温升（℃） 在温升曲线上60分钟内温度上升不大于1℃时的温升值。 3.2.19 励磁线圈温升热时间常数Thr（s） 在温升曲线上励磁线圈的温升上升到稳定温升值63.2%时对应的时间。 3.2.20 励磁线圈降温热时间常数Tha（s） 在温升曲线上励磁线圈的温升下降到稳定值36.8%时对应的时间。 4. 分类 4.1 型式 4.1.1 按从动转子结构型式 a. 柱形转子离合器，代号省略 b. 杯形转子离合器，代号：B c. 简形转子离合器，代号：T d. 盘形转子离合器，代号：P 4.1.2 按联结安装型式 a. 轴输入，轴输出，单面或双面止口支撑式，代号省略 b. 轴输入，轴输出，机座支撑式，代号：J c. 轴输入，轴输出，单面直角板支撑式，代号：M
