【国家标准(GB)】 手用1：50锥度销子铰刀技术条件

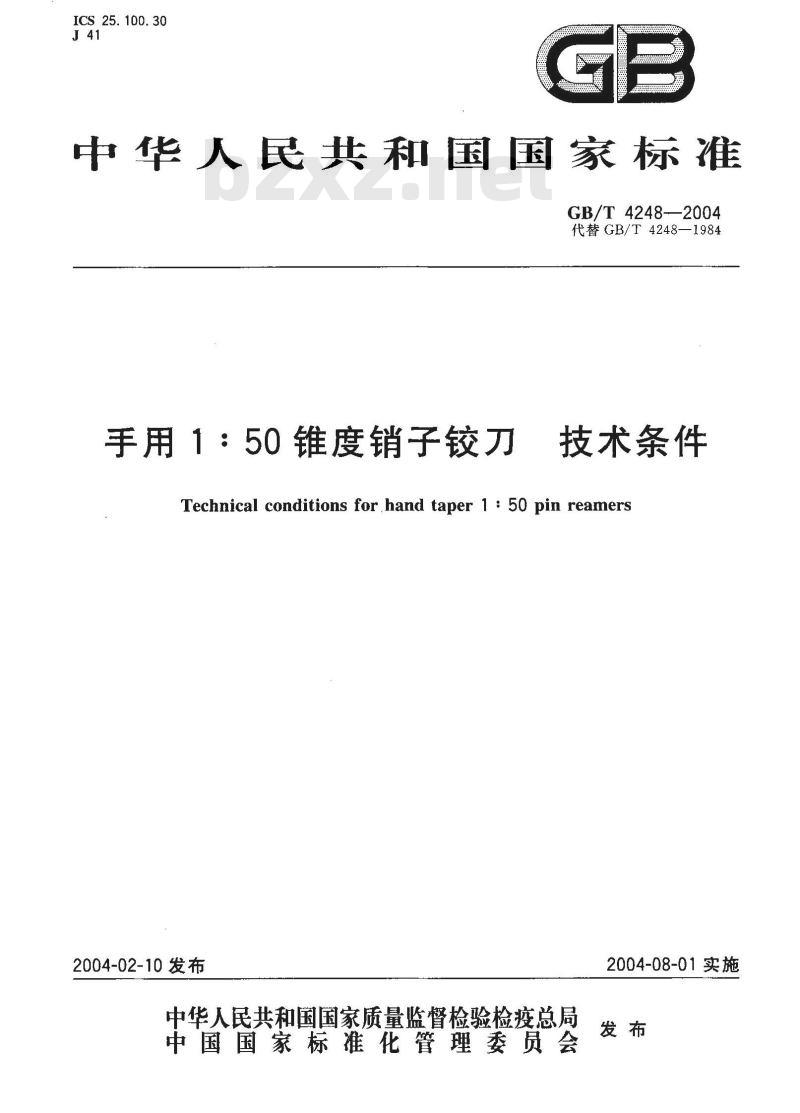

ICS 25. 100. 30
中华人民共和国国家标准
GB/T4248-2004
代替GB/T4248—1984
手用1：50锥度销子铰万
技术条件
Technical conditions for hand taper 1 : 50 pin reamers2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施
GB/T 4248-2004

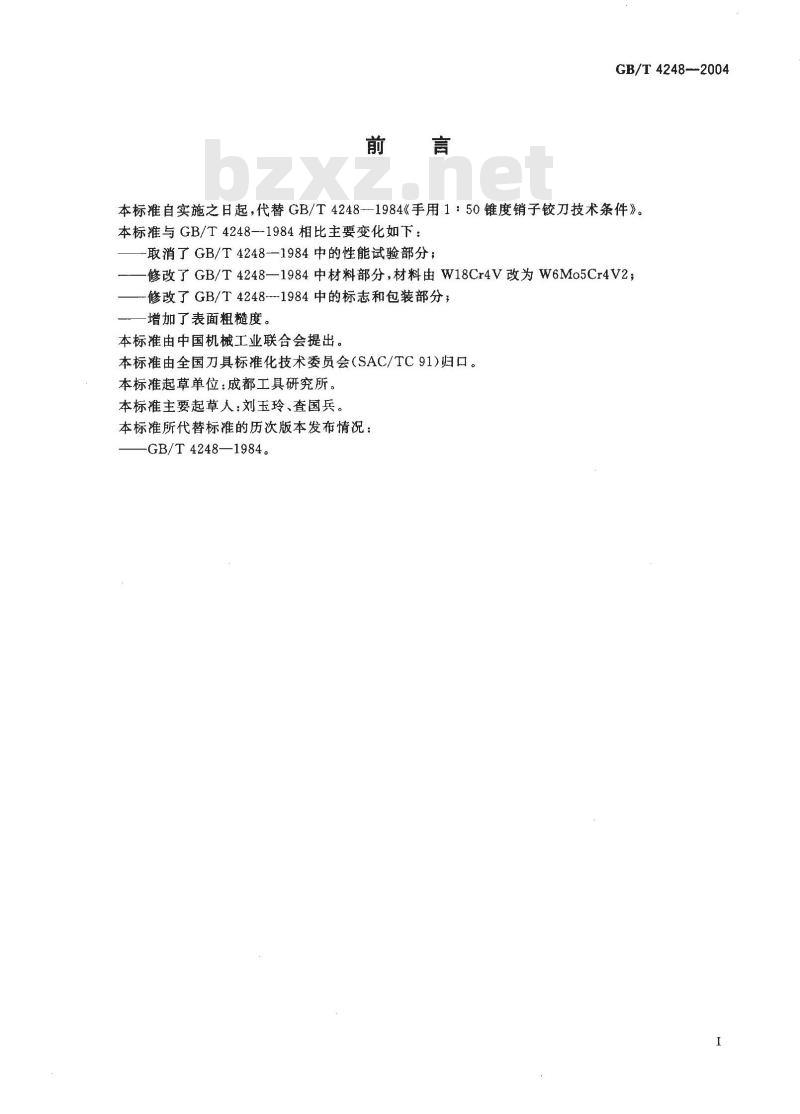

本标准自实施之日起，代替GB/T4248-1984《手用1：50锥度销子铰刀技术条件》。本标准与GB/T4248-1984相比主要变化如下：取消了GB/T4248-1984中的性能试验部分；修改了GB/T4248—1984中材料部分，材料由W18Cr4V改为W6Mo5Cr4V2；修改了GB/T4248-1984中的标志和包装部分；-增加了表面粗糙度。
本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会（SAC/TC91)归口。本标准起草单位：成都工具研究所。本标准主要起草人：刘玉玲、查国兵。本标准所代替标准的历次版本发布情况：GB/T 4248—1984。

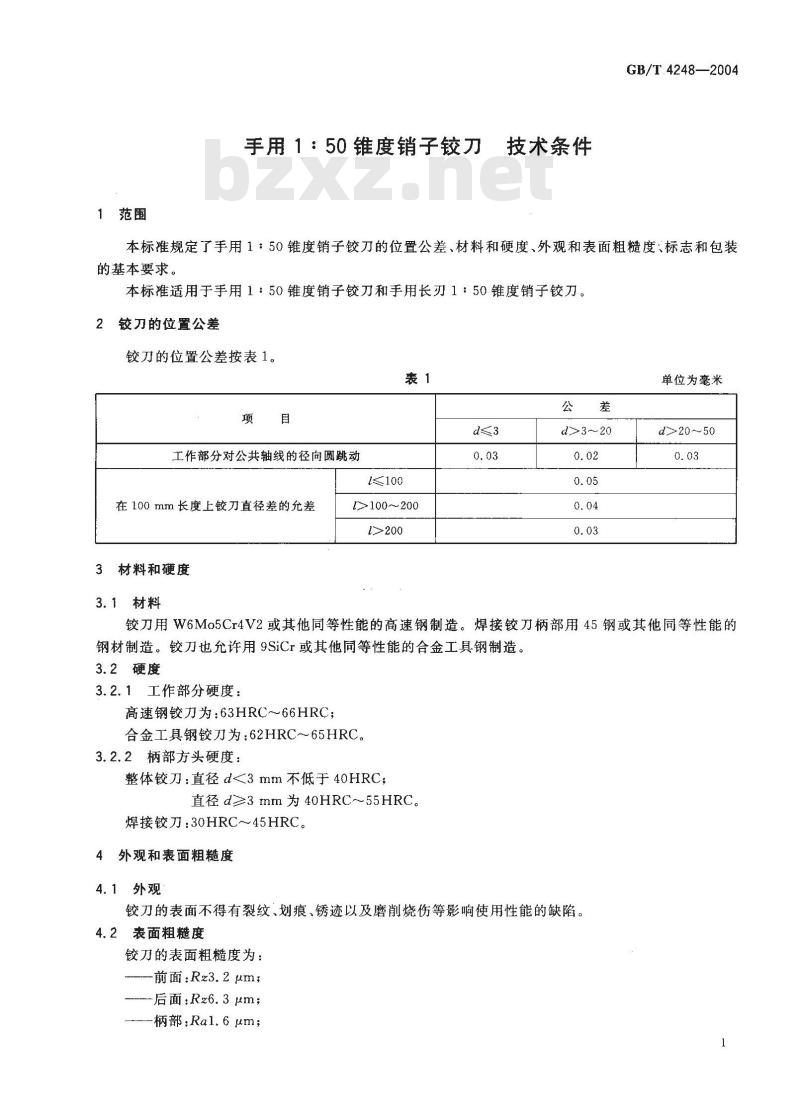

1范围
手用1：50锥度销子铰刀
技术条件
GB/T 4248—2004
本标准规定了手用1：50锥度销子铰刀的位置公差、材料和硬度、外观和表面粗糙度标志和包装的基本要求。
本标准适用于手用1：50锥度销子铰刀和手用长刃1：50锥度销子铰刀。铰刀的位置公差
铰刀的位置公差按表1。
工作部分对公共轴线的径向圆跳动100
在100mm长度上铰刀直径差的允差3材料和硬度
3.1材料
>100～200
d>3～~20
单位为毫米
d>20～50
铰刀用W6Mo5Cr4V2或其他同等性能的高速钢制造。焊接铰刀柄部用45钢或其他同等性能的钢材制造。铰刀也允许用9SiCr或其他同等性能的合金工具钢制造。3.2硬度
3.2.1工作部分硬度：
高速钢铰刀为：63HRC～66HRC；合金工具钢铰刀为：62HRC65HRC。3.2.2柄部方头硬度：
整体铰刀：直径d<3mm不低于40HRC；直径d≥3mm为40HRC～55HRC。
焊接铰刀：30HRC～45HRC。
外观和表面粗糙度
4.1外观
铰刀的表面不得有裂纹、划痕、锈迹以及磨削烧伤等影响使用性能的缺陷。4.2表面粗糙度免费标准bzxz.net
铰刀的表面粗糙度为：
前面：Rz3.2μm；
后面:Rz6.3μm；
柄部：Ral.6μm;；

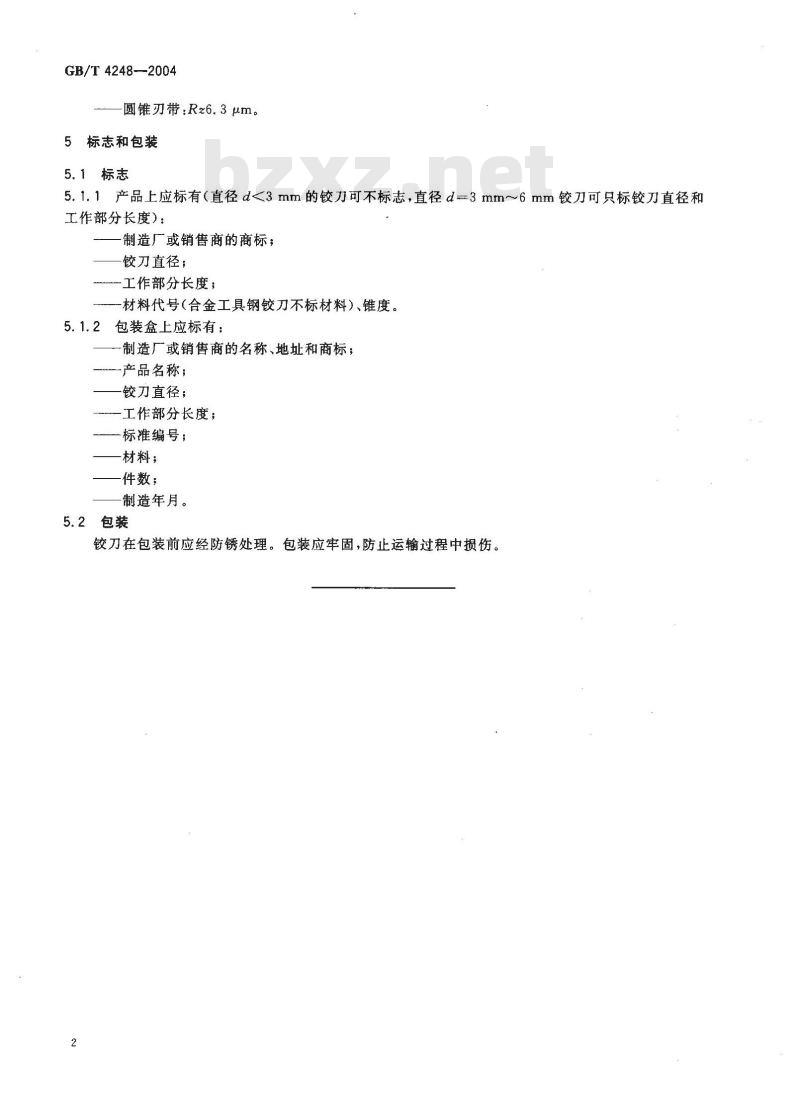

GB/T 4248--2004
圆锥刃带：Rz6.3um。
5标志和包装
5.1标志
5.1.1产品上应标有（直径d<3mm的铰刀可不标志，直径d=3mm～6mm铰刀可只标铰刀直径和工作部分长度）：
制造厂或销售商的商标；
铰刀直径；
工作部分长度；
-材料代号（合金工具钢铰刀不标材料）、锥度。5.1.2包装盒上应标有：
制造厂或销售商的名称、地址和商标；产品名称；
铰力直径；
工作部分长度；
-标准编号；
-材料；
件数；
制造年月。
5.2包装
铰刀在包装前应经防锈处理。包装应牢固，防止运输过程中损伤。
