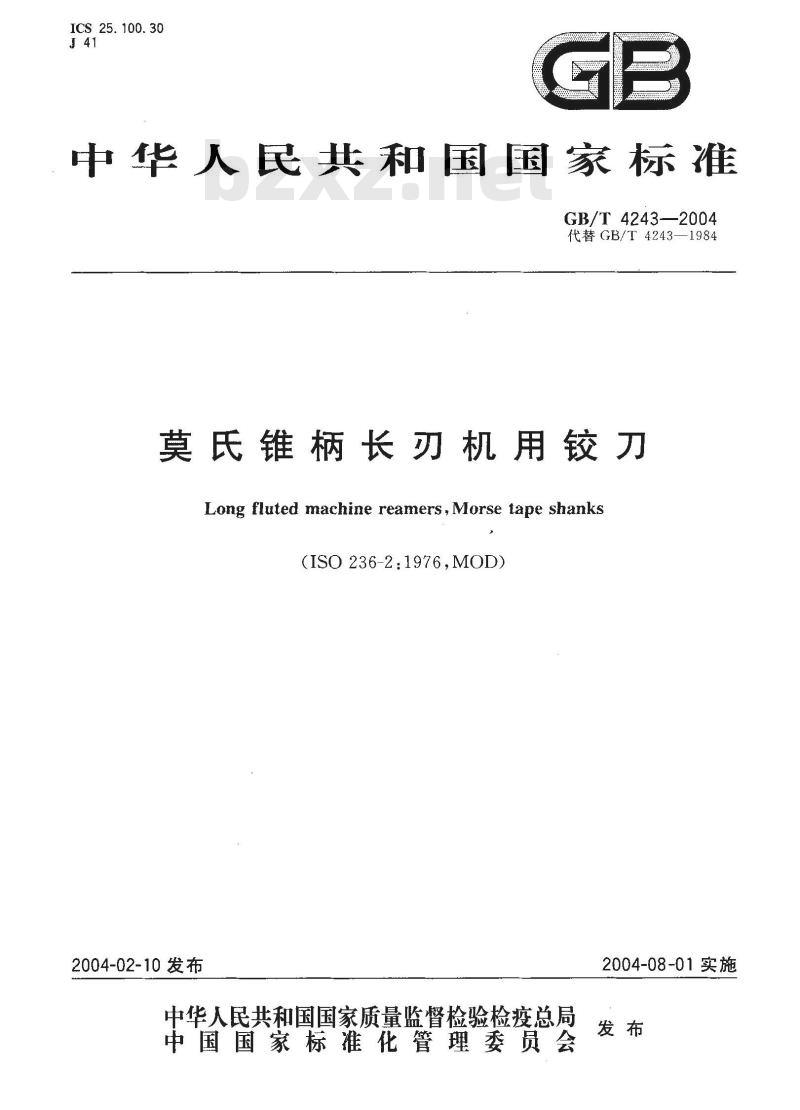

【国家标准(GB)】 莫氏锥柄长刃机用铰刀

ICS 25. 100. 30
中华人民共和国国家标准
GB/T4243—2004
代替GB/T4243—1984
莫氏锥柄长刃机用铰刀
Long fluted machine reamers, Morse tape shanks(ISO236-2:1976,MOD)
2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施

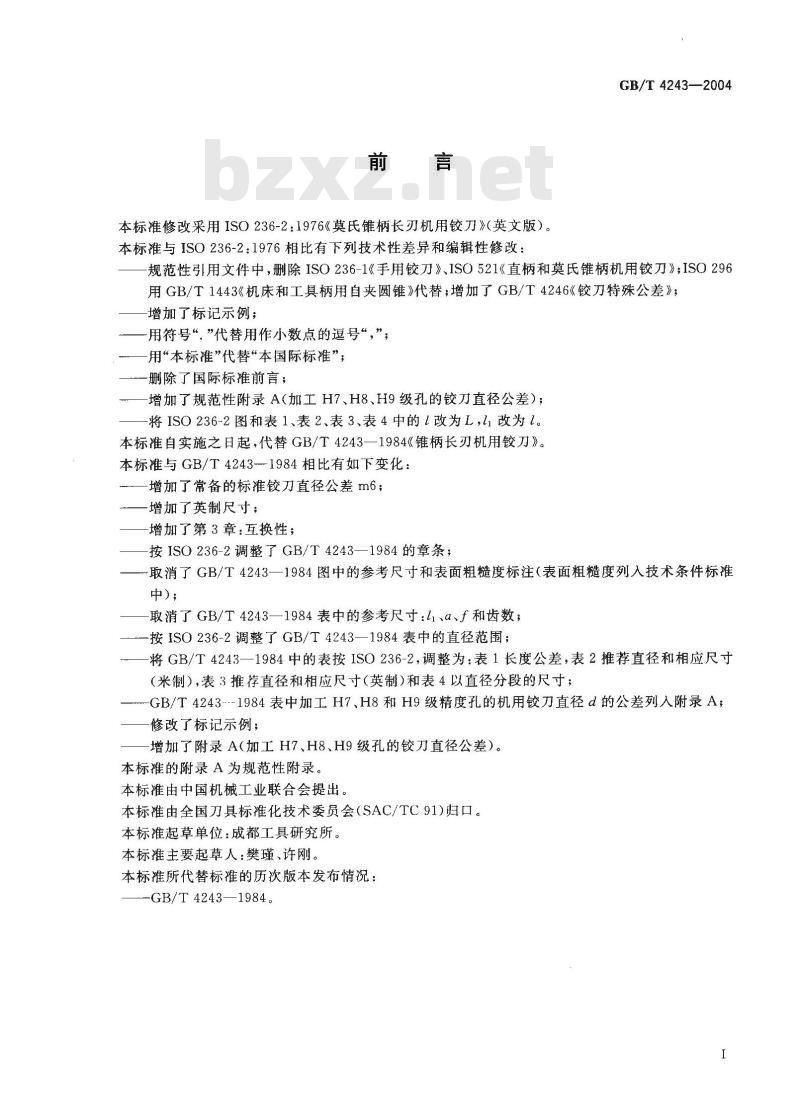

本标准修改采用ISO236-2：1976《莫氏锥柄长刃机用铰刀》（英文版）。本标准与ISO236-2：1976相比有下列技术性差异和编辑性修改：GB/T 4243—2004
规范性引用文件中，删除ISO236-1《手用铰刀》、ISO521《直柄和莫氏锥柄机用铰刀》；ISO296用GB/T1443《机床和工具柄用自夹圆锥》代替；增加了GB/T4246《铰刀特殊公差》；增加了标记示例；
用符号“，”代替用作小数点的逗号“，”；用“本标准”代替“本国际标准”；删除了国际标推前言；
增加了规范性附录A（加工H7、H8、H9级孔的铰刀直径公差）；-将ISO236-2图和表1、表2、表3、表4中的1改为L，1改为l。本标准自实施之日起，代替GB/T4243一1984《锥柄长刃机用铰刀》。本标准与GB/T4243-1984相比有如下变化：增加了常备的标准铰刀直径公差m6；增加了英制尺寸；
增加了第3章互换性；
按ISO236-2调整了GB/T4243—1984的章条；取消了GB/T4243—1984图中的参考尺寸和表面粗糙度标注（表面粗糙度列入技术条件标准中);
取消了GB/T4243—1984表中的参考尺寸：l1、a、f和齿数；按ISO236-2调整了GB/T4243—1984表中的直径范围；将GB/T4243—1984中的表按ISO236-2，调整为：表1长度公差，表2推荐直径和相应尺寸（米制），表3推荐直径和相应尺寸（英制)和表4以直径分段的尺寸；-GB/T4243-1984表中加工H7、H8和H9级精度孔的机用铰刀直径d的公差列人附录A；修改了标记示例；
增加了附录A（加工H7、H8、H9级孔的铰刀直径公差）。本标准的附录A为规范性附录。免费标准bzxz.net
本标准由中国机械工业联合会提出，本标准由全国刀具标准化技术委员会（SAC/TC91)归口。本标准起草单位：成都工具研究所。本标准主要起草人：樊瑾、许刚。本标准所代替标准的历次版本发布情况：-GB/T4243—1984。

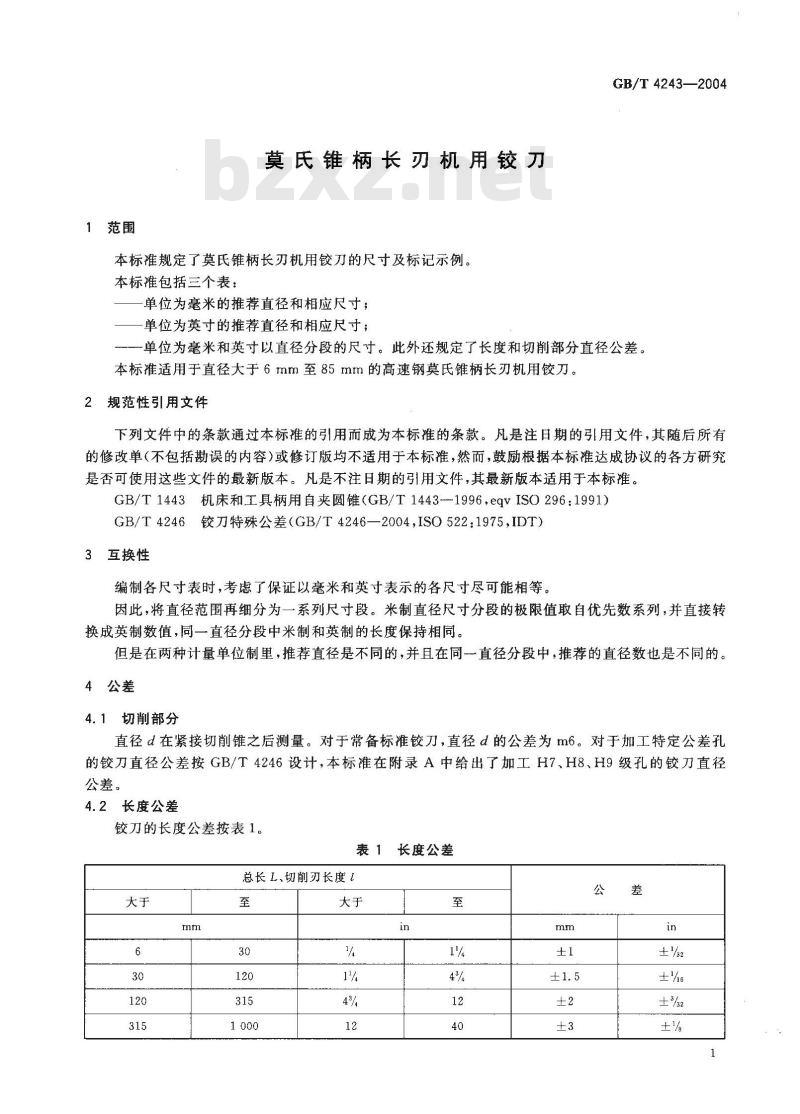

1范围
莫氏锥柄长刃机用铰刀
本标准规定了莫氏锥柄长刃机用铰刀的尺寸及标记示例。本标准包括三个表：
单位为毫米的推荐直径和相应尺寸；单位为英寸的推荐直径和相应尺寸；GB/T4243—2004
单位为毫米和英寸以直径分段的尺寸。此外还规定了长度和切削部分直径公差。本标准适用于直径大于6mm至85mm的高速钢莫氏锥柄长刃机用铰刀。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1443机床和工具柄用自夹圆锥（GB/T1443-1996，eqvISO296：1991）GB/T4246铰刀特殊公差（GB/T4246—2004,ISO522:1975,IDT）3互换性
编制各尺寸表时，考虑了保证以毫米和英寸表示的各尺寸尽可能相等。因此，将直径范围再细分为一系列尺寸段。米制直径尺寸分段的极限值取自优先数系列，并直接转换成英制数值，同一直径分段中米制和英制的长度保持相。但是在两种计量单位制里，推荐直径是不同的，并且在同一直径分段中，推荐的直径数也是不同的。4公差
4.1切削部分
直径d在紧接切削锥之后测量。对于常备标准铰刀，直径d的公差为m6。对于加工特定公差孔的铰刀直径公差按GB/T4246设计，本标准在附录A中给出了加工H7、H8、H9级孔的铰刀直径公差。
4.2长度公差
铰刀的长度公差按表1。
表1长度公差
总长L、切削刃长度
GB/T 4243—2004

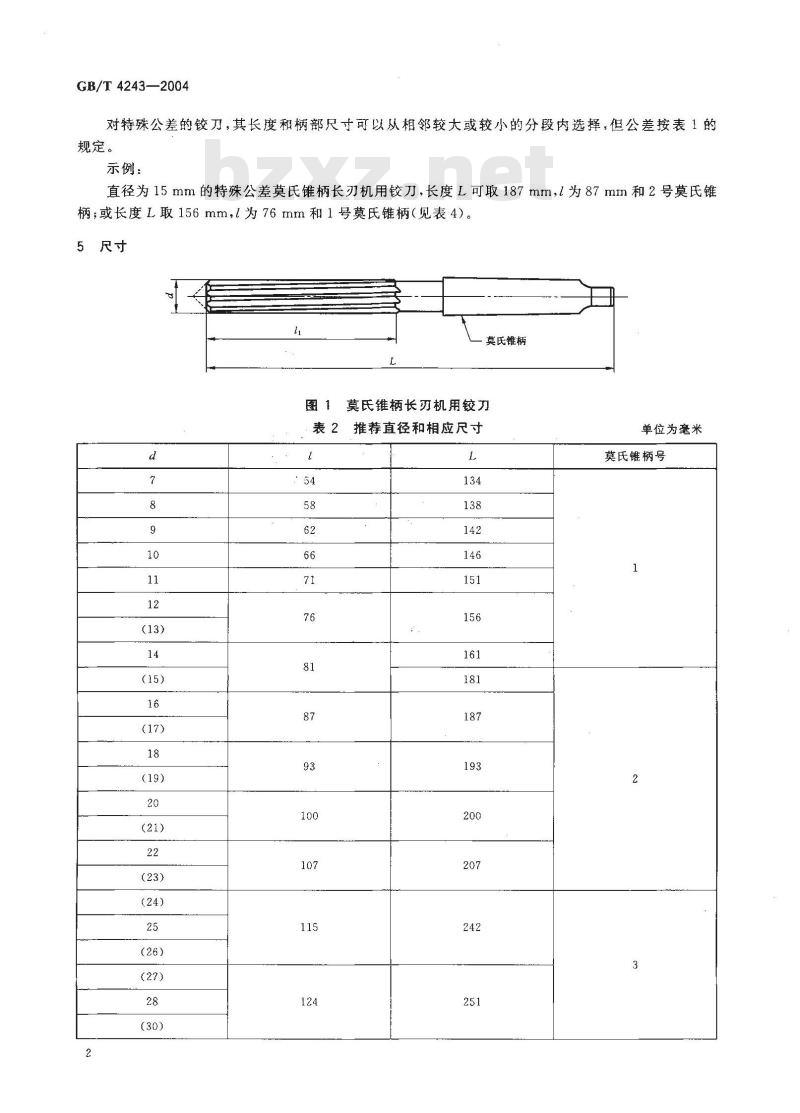

对特殊公差的铰刀，其长度和柄部尺寸可以从相邻较大或较小的分段内选择，但公差按表1的规定。
示例：
直径为15mm的特殊公差莫氏锥柄长刃机用铰刀，长度L可取187mm，l为87mm和2号莫氏锥柄：或长度L取156mm，l为76mm和1号莫氏锥柄（见表4）。5尺寸
莫氏锥柄
莫氏锥柄长刃机用铰力
表2推荐直径和相应尺寸
单位为毫米
莫氏锥柄号
（42)
（44)

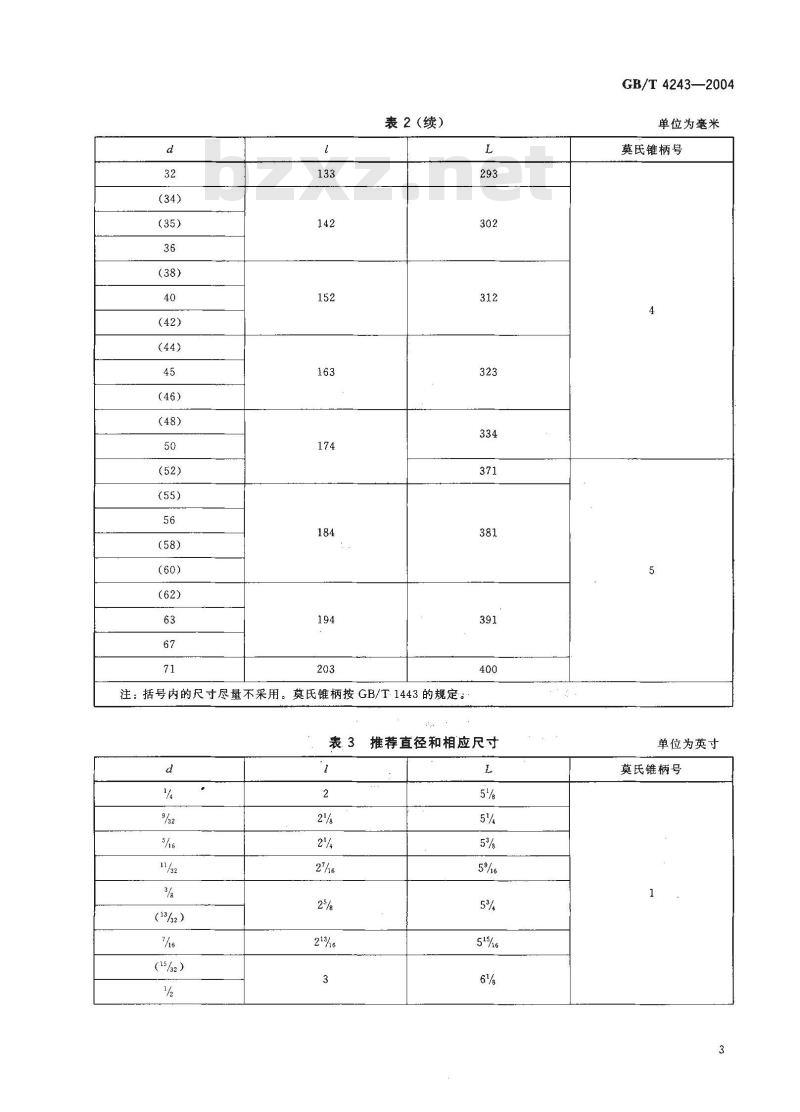

表2（续）
注：括号内的尺寸尽量不采用。莫氏锥柄按GB/T1443的规定：L
表3推荐直径和相应尺寸
（13/52）
(15/%2）
GB/T4243—2004
单位为毫米
莫氏锥柄号
单位为英寸
莫氏锥柄号
GB/T 4243—2004
（1%。）
（1%）
(1%）
(1%）
(1%）
(1%）
表3（续）
注：括号内的尺寸尽量不采用。莫氏锥柄按GB/T1443的规定。L
11%。
以直径分段的尺寸
直径范围d
长度尺寸
单位为英寸
莫氏锥柄号
锥柄号
直径范围 d
注：莫氏锥柄按GB/T1443的规定。标记示例
表4（续）
长度尺寸
直径d一10mm，公差为m6的莫氏锥柄长刃机用铰刀为：长刃机用铰力10GB/T4243—2004直径d=10mm，加工H8级精度孔的莫氏锥柄长刃机用铰刀为：10H8GB/T4243—2004
长刃机用铰刀
GB/T4243—2004
锥柄号
GB/T4243—2004
附录A
（规范性附录）
加工H7、H8、H9级孔的刀直径公差表A.1
单位为毫米
