【国家标准(GB)】 莫氏锥柄机用桥梁铰刀

ICS 25. 100. 30

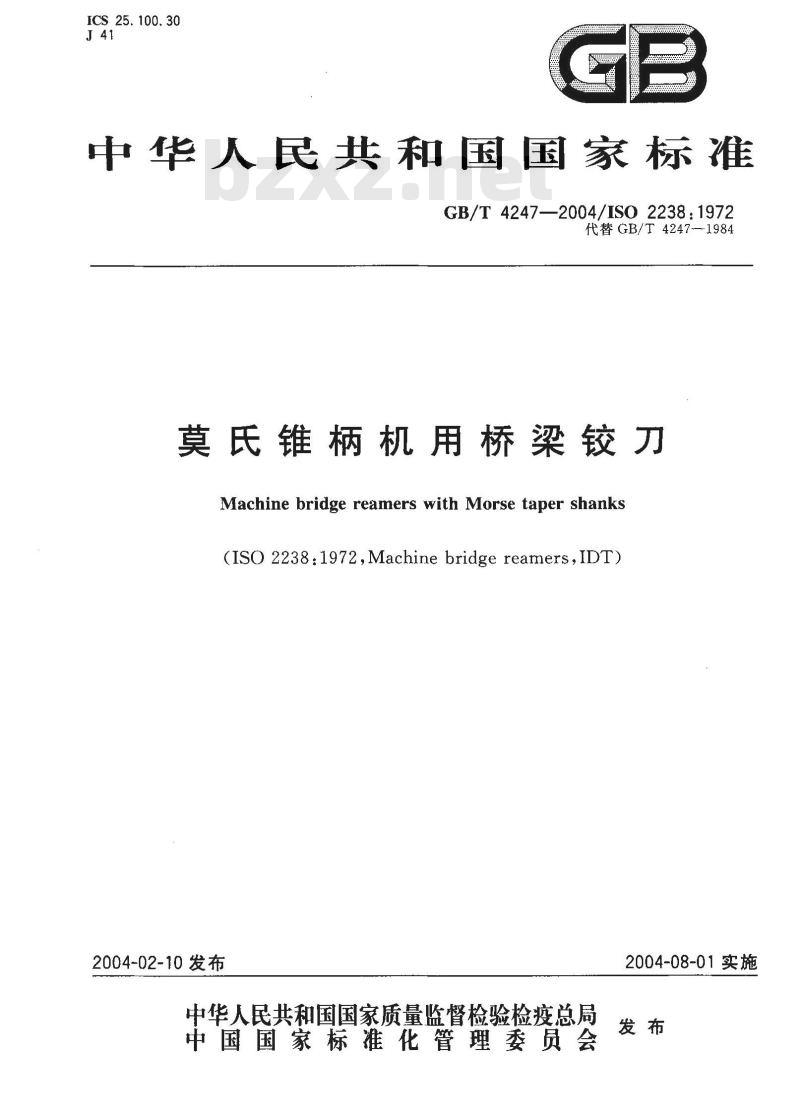

中华人民共和国国家标准
GB/T4247—2004/ISO2238:1972
代替GB/T4247-—1984
莫氏锥柄机用桥梁铰刀
Machine bridge reamers with Morse taper shanks(ISO 2238:1972,Machine bridge reamers,IDT)2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施

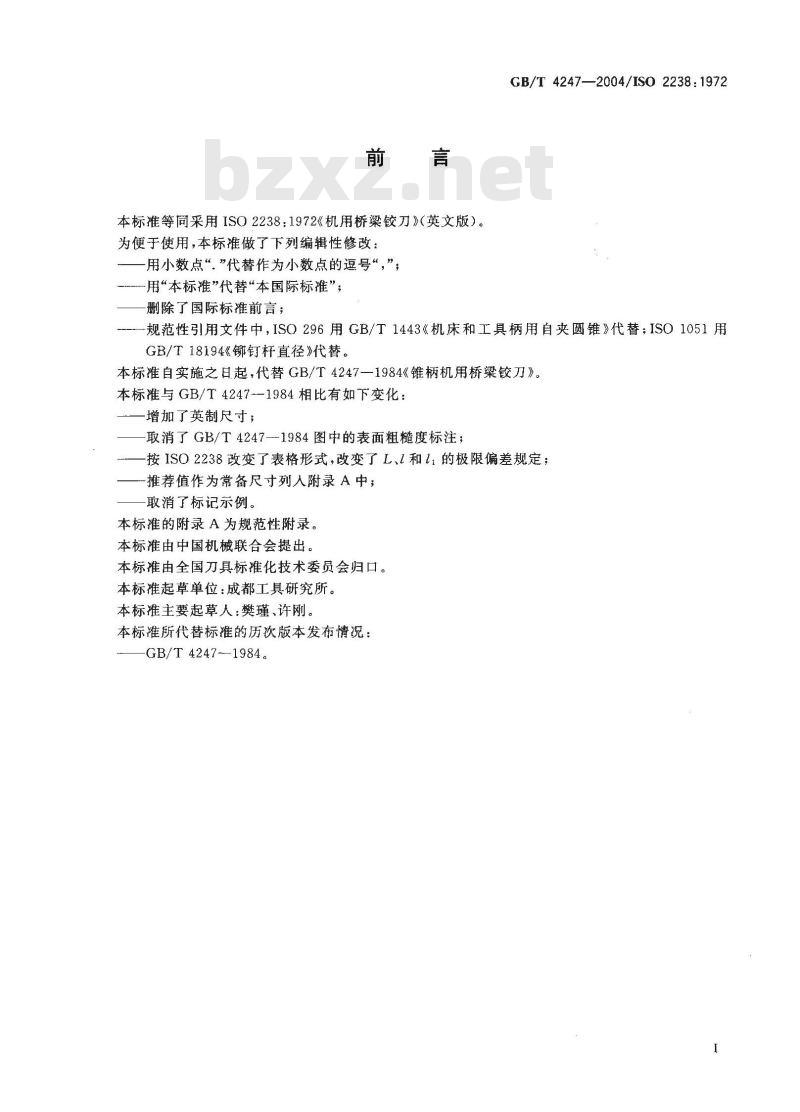

本标准等同采用ISO2238：1972《机用桥梁铰刀》（英文版）。为便于使用，本标准做了下列编辑性修改：用小数点“”代替作为小数点的逗号“，”；—用“本标准”代替“本国际标准”；删除了国际标准前言；
GB/T 4247—2004/ISO 2238:1972规范性引用文件中，ISO296用GB/T1443《机床和工具柄用自夹圆锥》代替；ISO1051用GB/T18194《铆钉杆直径》代替。本标准自实施之日起，代替GB/T4247一1984《锥柄机用桥梁铰刀》。本标准与GB/T42471984相比有如下变化：增加了英制尺寸；
取消了GB/T4247-1984图中的表面粗糙度标注；按ISO2238改变了表格形式，改变了L、l和l1的极限偏差规定；推荐值作为常备尺寸列人附录A中；取消了标记示例。
本标准的附录A为规范性附录。
本标准由中国机械联合会提出。本标准由全国刀具标准化技术委员会归口。本标准起草单位：成都工具研究所。本标准主要起草人：樊瑾、许刚。本标准所代替标准的历次版本发布情况：-GB/T 4247--1984。

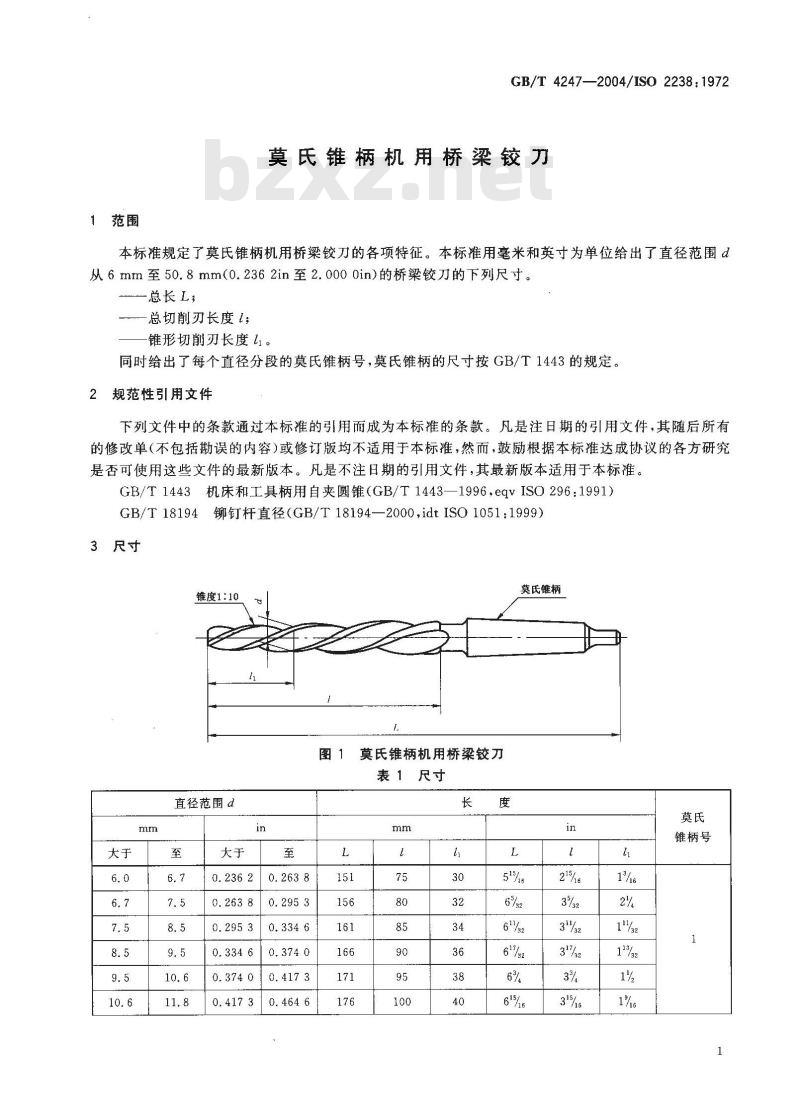

1范围
GB/T4247—2004/IS02238.1972
莫氏锥柄机用桥梁铰刀
本标准规定了莫氏锥柄机用桥梁铰刀的各项特征。本标准用毫米和英寸为单位给出了直径范围d从6mm至50.8mm(0.2362in至2.0000in）的桥梁铰刀的下列尺寸。总长L；
总切削刃长度l；
锥形切削刃长度。
同时给出了每个直径分段的莫氏锥柄号，莫氏锥柄的尺寸按GB/T1443的规定。2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1443机床和工具柄用自夹圆锥（GB/T1443—1996，eqVISO296：1991）GB/T 18194铆钉杆直径(GB/T 18194—2000,idt ISO 1051:1999)3尺寸
锥度1:10
直径范围d
图1莫氏锥柄机用桥梁铰刀
表1尺寸
莫氏锥柄
锥柄号
GB/T4247--2004/IS02238：1972直径范围 d
注：除特别说明外,这些铰刀为右切削。注1：引入锥

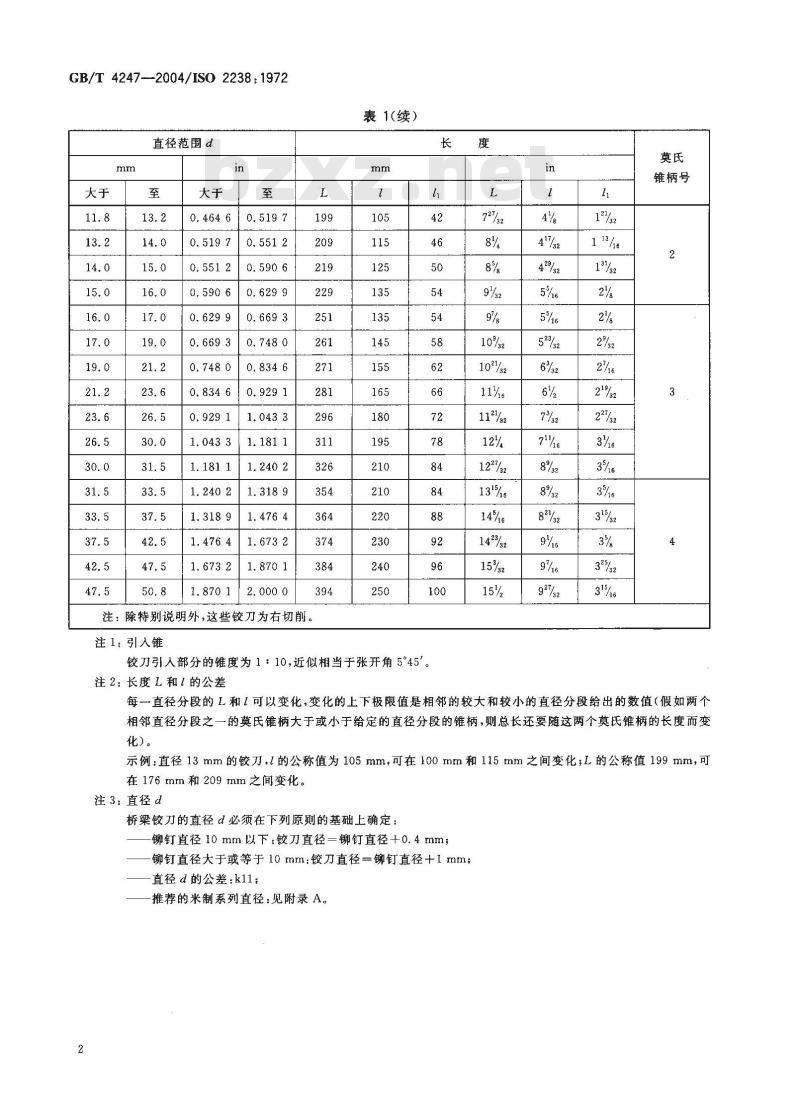

表1(续）
铰刀引人部分的锥度为1：10，近似相当于张开角5°45°。注2：长度L和1的公差
122732此内容来自标准下载网
3”%2
锥柄号
每一直径分段的L和1可以变化，变化的上下极限值是相邻的较大和较小的直径分段给出的数值（假如两个相邻直径分段之一的莫氏锥柄大于或小于给定的直径分段的锥柄，则总长还要随这两个莫氏锥柄的长度而变化）。
示例：直径13mm的铰刀，l的公称值为105mm，可在100mm和115mm之间变化；L的公称值199mm，可在176mm和209mm之间变化。
注3：直径d
桥梁铰刀的直径d必须在下列原则的基础上确定：铆钉直径10mm以下：铰刀直径=铆钉直径+0.4mm；铆钉直径大于或等于10mm：铰刀直径=铆钉直径+1mm；直径d的公差：k11；
推荐的米制系列直径：见附录A。2

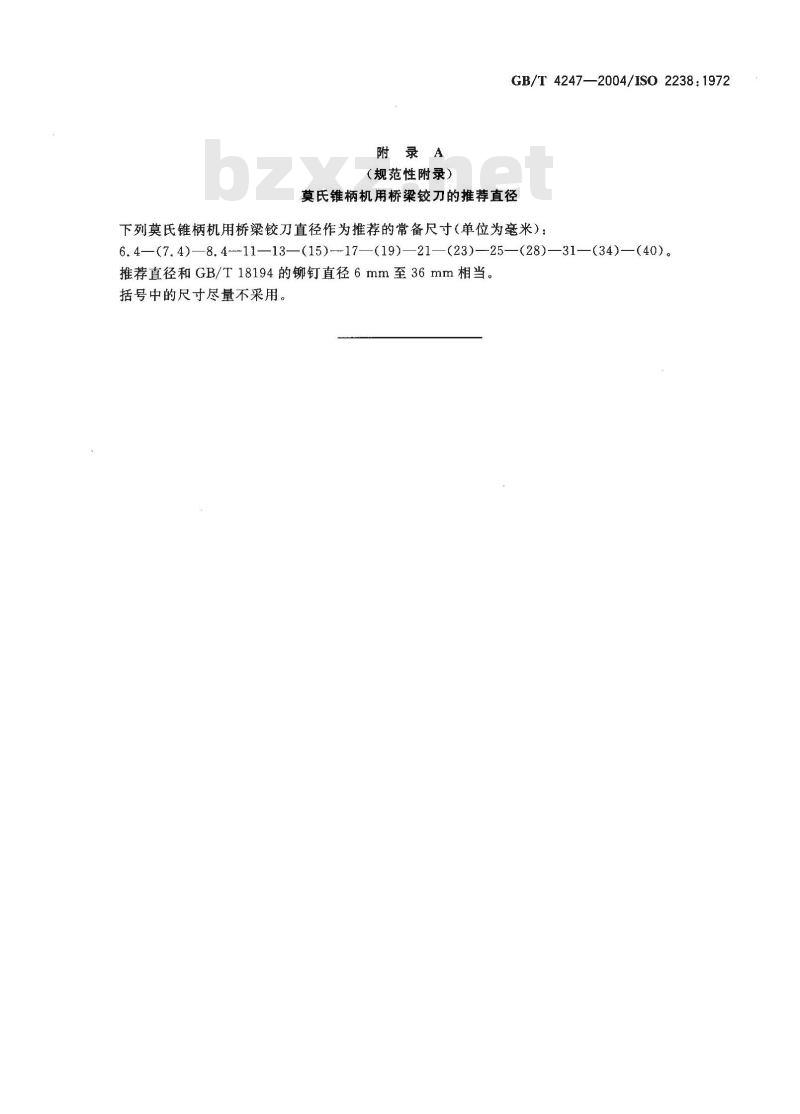

附录A
（规范性附录）
GB/T4247—2004/IS02238:1972
莫氏锥柄机用桥梁铰刀的推荐直径下列莫氏锥柄机用桥梁铰刀直径作为推荐的常备尺寸（单位为毫米）：6. 4—(7. 4)—8. 4-11—13—(15)--17—(19)—21—(23)—25—(28)—31—(34)—(40)。推荐直径和GB/T18194的铆钉直径6mm至36mm相当。括号中的尺寸尽量不采用。
