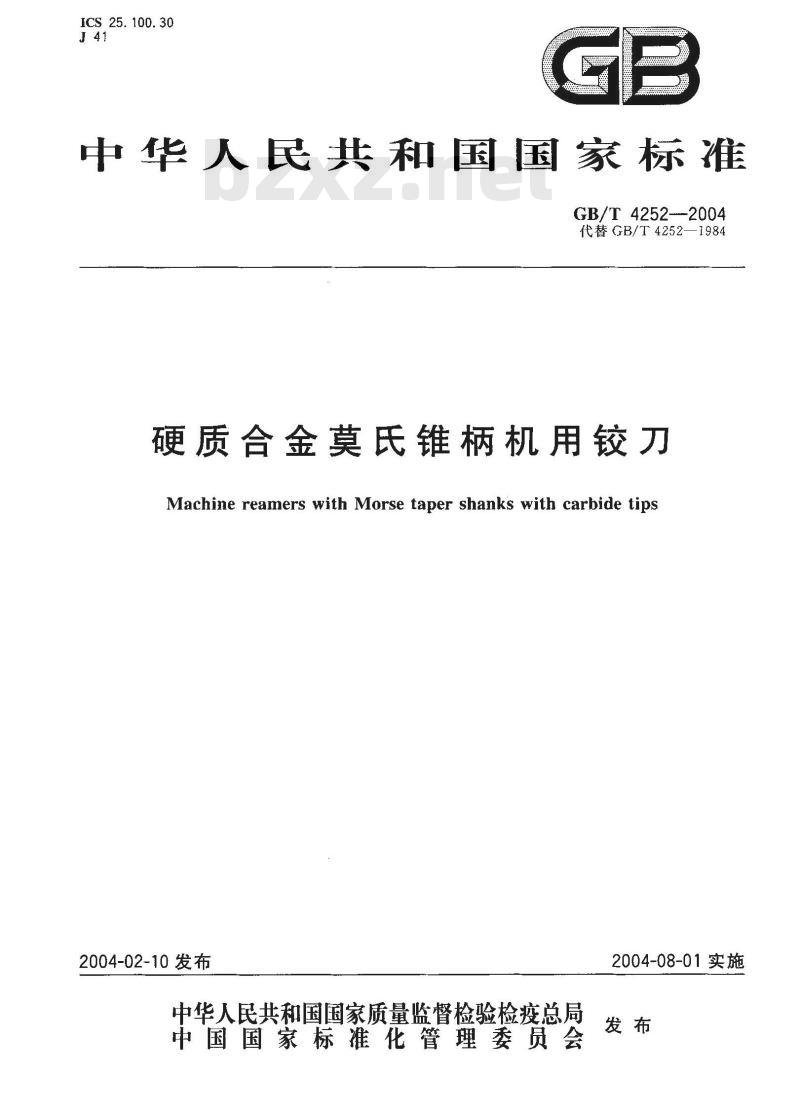

【国家标准(GB)】 硬质合金莫氏锥柄机用铰刀

ICS25.100.30
中华人民共和国国家标准
GB/T 4252--2004
代替GB/T4252—1984
硬质合金莫氏锥柄机用铰刀
Machine reamers with Morse taper shanks with carbide tips2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会免费标准bzxz.net
2004-08-01实施

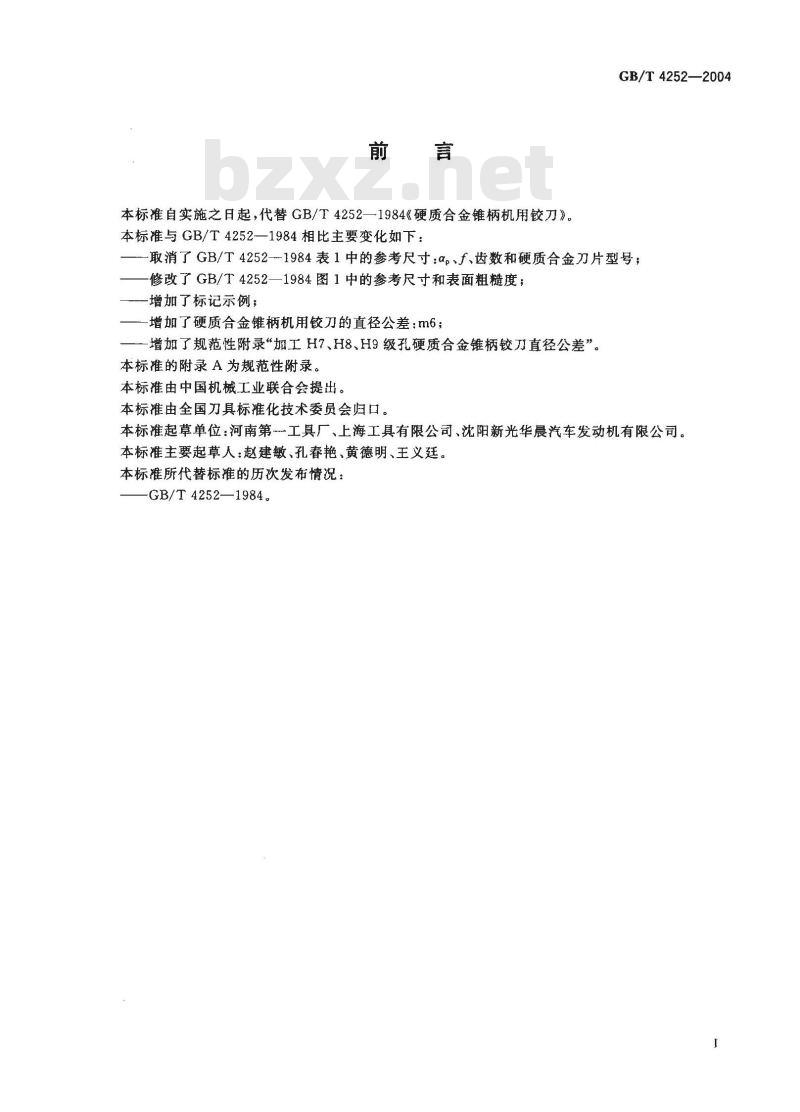

本标准自实施之日起，代替GB/T4252—1984《硬质合金锥柄机用铰刀》。本标准与GB/T4252—1984相比主要变化如下：GB/T4252—2004
取消了GB/T4252--1984表1中的参考尺寸：αpf、齿数和硬质合金刀片型号；-修改了GB/T4252—1984图1中的参考尺寸和表面粗糙度；—增加了标记示例；
一增加了硬质合金锥柄机用铰刀的直径公差：m6；增加了规范性附录“工H7、H8、H9级孔硬质合金锥柄铰刀直径公差”。本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出本标准由全国力真标准化技术委员会归口。本标准起草单位：河南第工具厂、上海工具有限公司、沈阳新光华晨汽车发动机有限公司。本标准主要起草人：赵建敏、孔春艳、黄德明、王义廷。本标准所代替标准的历次发布情况：-GB/T 4252—1984。

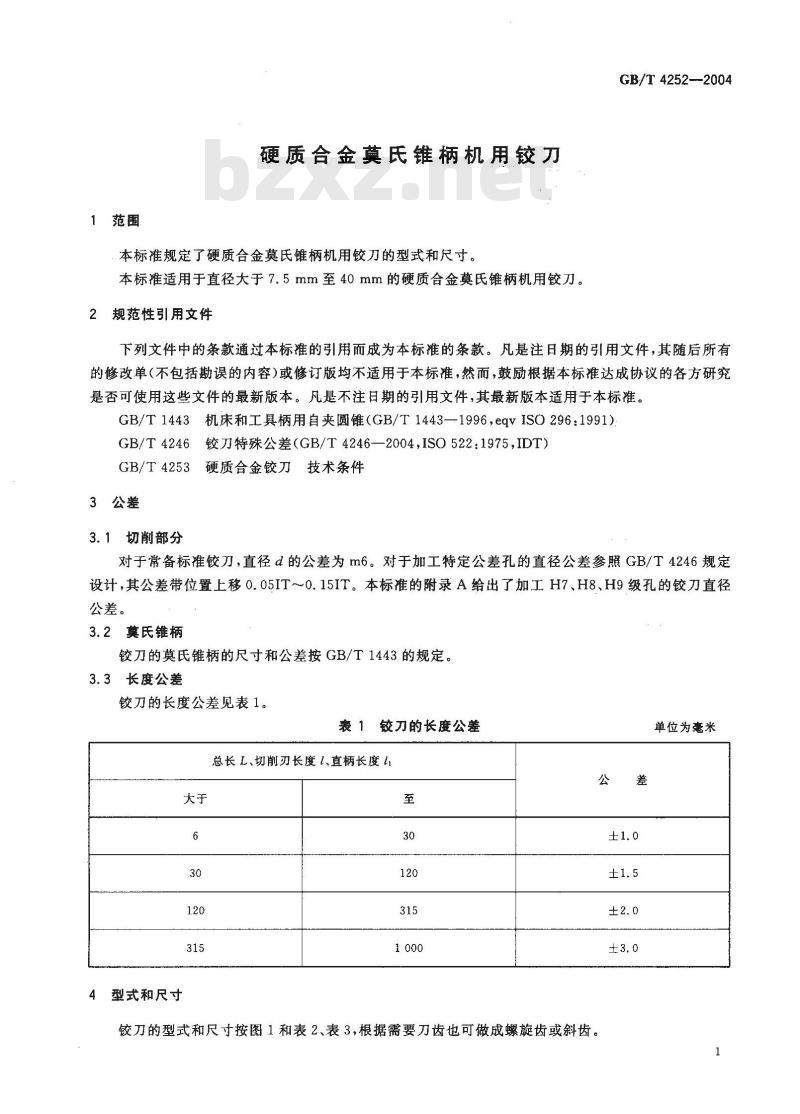

1范围
硬质合金莫氏锥柄机用铰刀
本标准规定了硬质合金莫氏锥柄机用铰刀的型式和尺寸。本标准适用于直径大于7.5mm至40mm的硬质合金莫氏锥柄机用铰刀。2规范性引用文件
GB/T 4252--2004
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1443机床和工具柄用自夹圆锥（GB/T1443—1996，eqvISO296：1991）铰刀特殊公差（GB/T4246—2004，ISO522：1975，IDT）GB/T4246
GB/T4253硬质合金铰刀技术条件3公差
3.1切削部分
对于常备标准铰刀，直径d的公差为m6。对于加工特定公差孔的直径公差参照GB/T4246规定设计，其公差带位置上移0.05IT～0.15IT。本标准的附录A给出了加工H7、H8、H9级孔的铰刀直径公差。
3.2莫氏锥柄
铰刀的莫氏锥柄的尺寸和公差按GB/T1443的规定。3.3长度公差
铰刀的长度公差见表1。
表1铰刀的长度公差
总长L、切削刃长度1、直柄长度大于
型式和尺寸

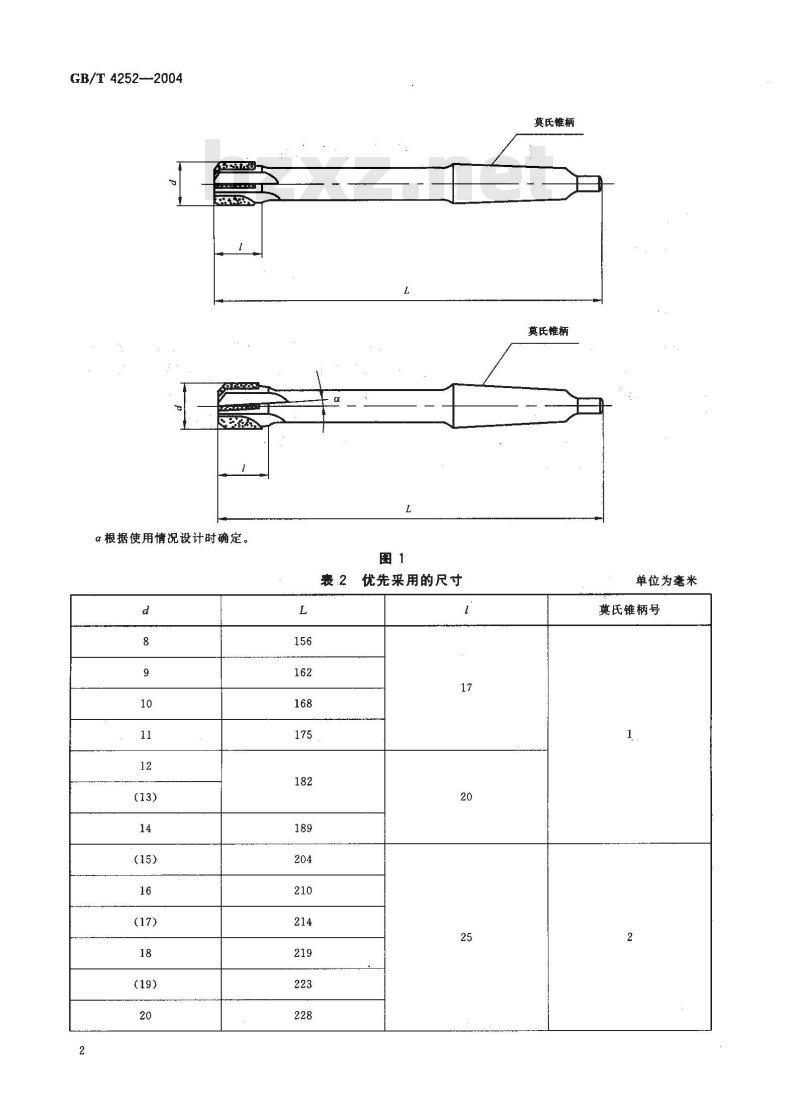

铰刀的型式和尺寸按图1和表2、表3，根据需要刀齿也可做成螺旋齿或斜齿。单位为毫米
GB/T4252-2004
α根据使用情况设计时确定。
优先采用的尺寸
莫氏锥柄
莫氏锥柄
单位为毫米
莫氏锥柄号
注：括号内尺寸尽量不采用。
直径范围d
表2（续）

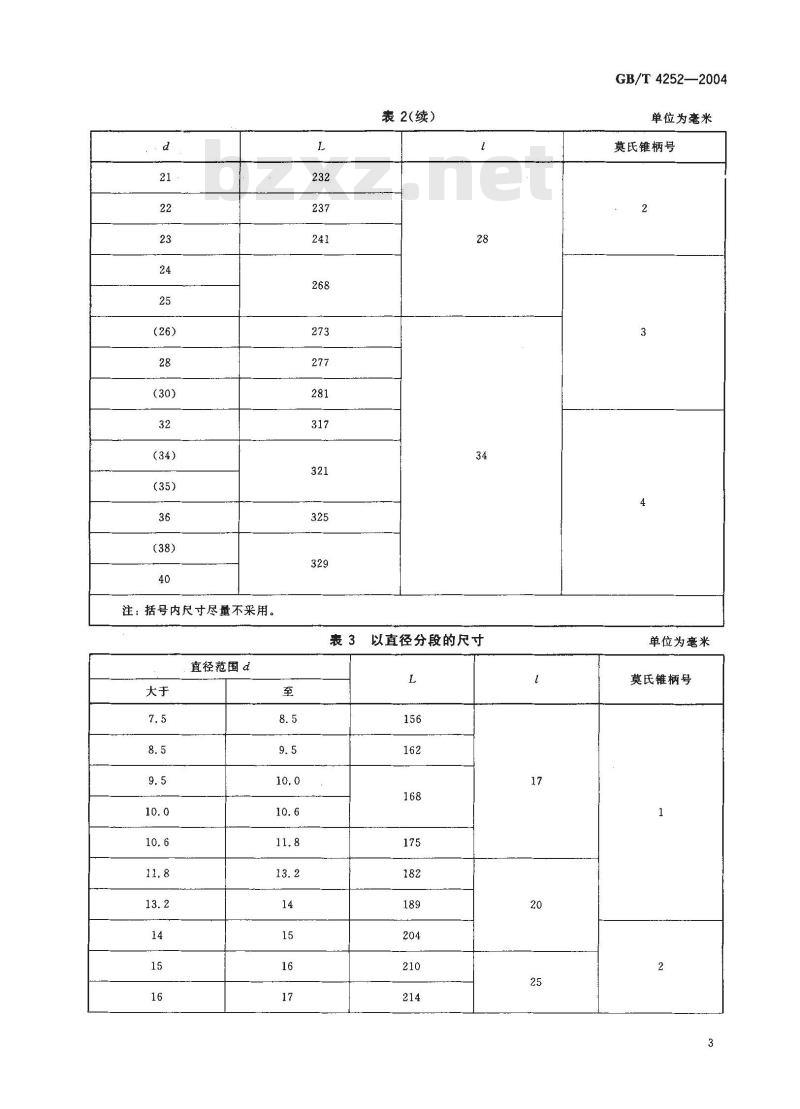

表3以直径分段的尺寸
GB/T 4252—2004
单位为毫米
莫氏锥柄号
单位为毫米
莫氏锥柄号
GB/T4252—2004
直径范围d
5标记示例
表3(续）
单位为毫米
莫氏锥柄号
直径d=20mm，公差为m6，焊有用途分类代号为P20硬质合金刀片的莫氏锥柄机用铰刀为：硬质合金莫氏锥柄铰刀20--P20GB/T4252—2004直径d=20mm，加工H8级精度孔，焊有用途分类代号为P20硬质合金刀片的莫氏锥柄机用铰刀为：
硬质合金莫氏锥柄铰刀20H8—P20GB/T4252---2004
6技术条件
硬质合金莫氏锥柄机用铰刀的技术条件按GB/T4253的规定。直径范围 d
>7.5~10.0
>10.018.0
>18.0~30. 0
>30. 0~40. 0
附录A
（规范性附录）
加工 H7、H8、H9级孔的硬质合金莫氏锥柄铰刀直径公差表A.1
极限偏
GB/T4252—2004
单位为毫米
