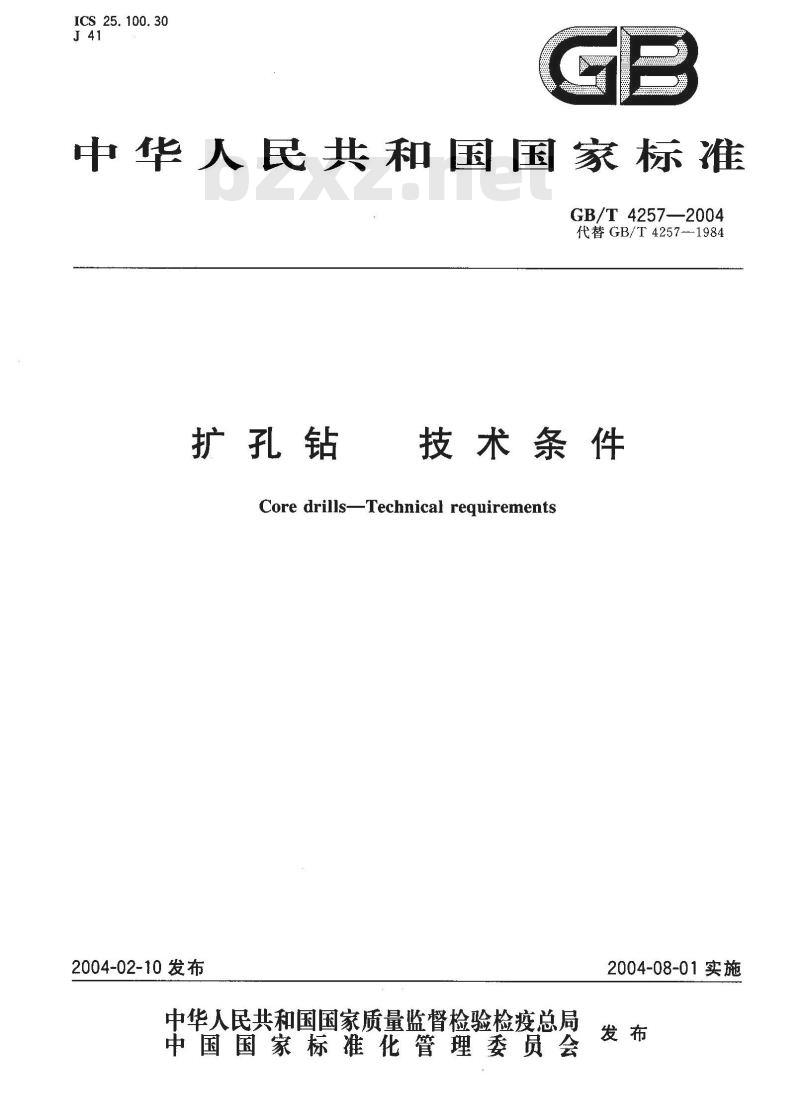

ICS 25. 100, 30
中华人民共和国国家标准
GB/T4257—2004
代替GB/T4257--1984
扩孔钻
技术条件
Core drills-—Technical requirements2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施

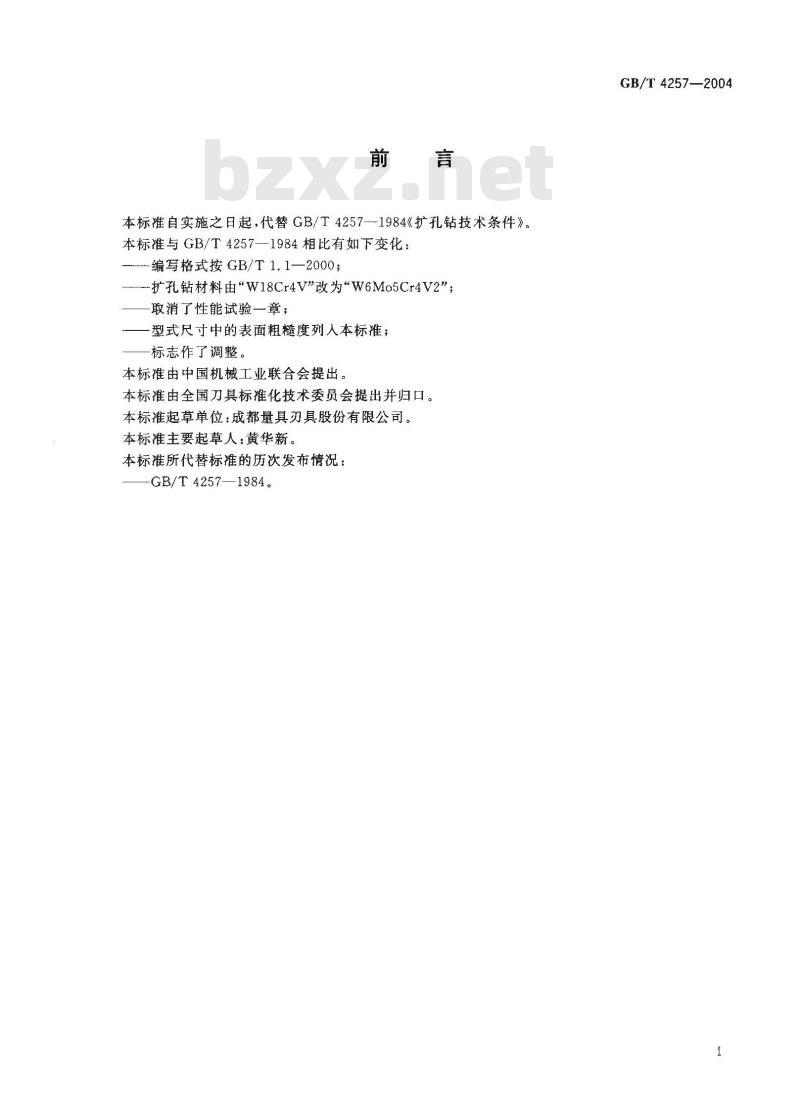

本标准自实施之日起，代替GB/T4257—1984《扩孔钻技术条件》。本标准与GB/T4257—1984相比有如下变化：—编写格式按GB/T1.1—2000；
—扩孔钻材料由\W18Cr4V\改为W6Mo5Cr4V2”；-取消了性能试验一章；
一型式尺寸中的表面粗糙度列人本标准；一标志作了调整。
本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会提出并归口。本标准起草单位：成都量具刃具股份有限公司。本标准主要起草人：黄华新。
本标准所代替标准的历次发布情况：7—1984。
GB/T 4257-
GB/T4257—2004

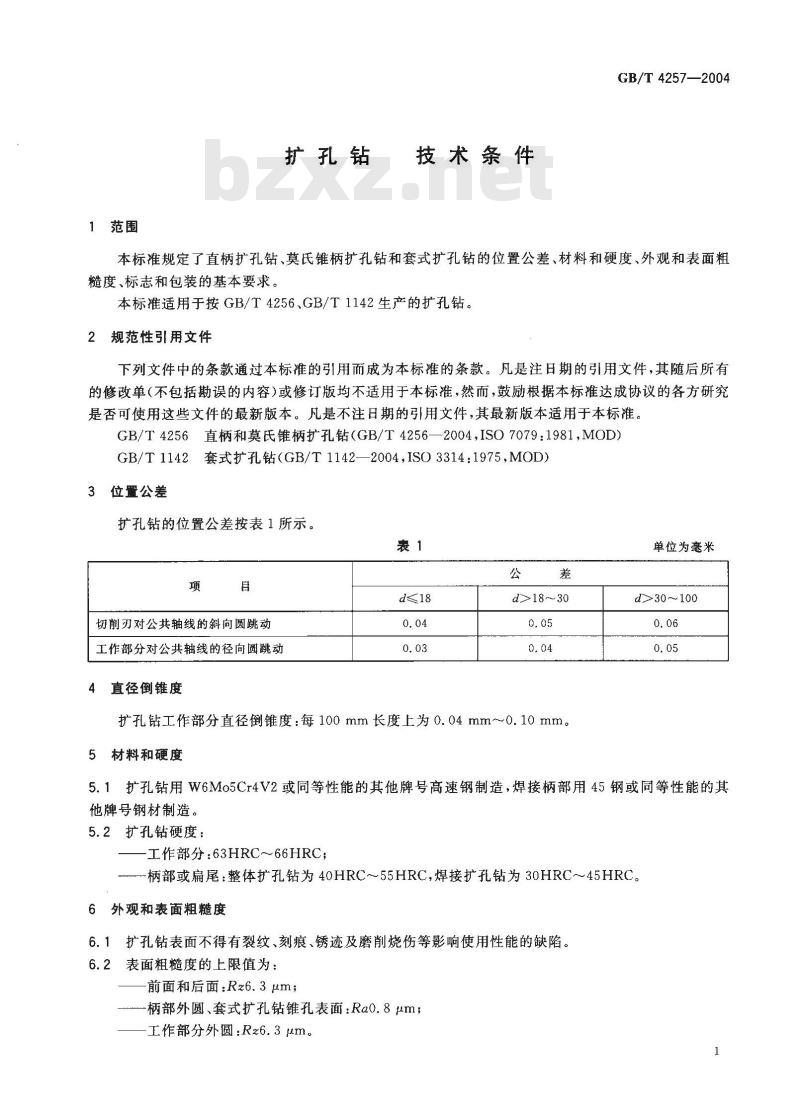

1范围
扩孔钻
技术条件
GB/T4257—2004
本标准规定了直柄扩孔钻、莫氏锥柄扩孔钻和套式扩孔钻的位置公差、材料和硬度、外观和表面粗糙度、标志和包装的基本要求。本标准适用于按GB/T4256、GB/T1142生产的扩孔钻。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4256直柄和莫氏锥柄扩孔钻（GB/T4256—2004，ISO7079：1981，MOD）GB/T1142套式扩孔钻(GB/T1142—2004,ISO3314:1975,MOD)3位置公差
扩孔钻的位置公差按表1所示。bzxZ.net
d≤18
切削刃对公共轴线的斜向圆跳动工作部分对公共轴线的径向圆跳动4直径倒锥度
d>18～30
扩孔钻工作部分直径倒锥度：每100mm长度上为0.04mm~0.10mm。5材料和硬度
单位为毫米
d>30～100
5.1扩孔钻用W6Mo5Cr4V2或同等性能的其他牌号高速钢制造，焊接柄部用45钢或同等性能的其他牌号钢材制造。
5.2扩孔钻硬度：
-工作部分：63HRC~~66HRC；
柄部或扁尾：整体扩孔钻为40HRC~～55HRC，焊接扩孔钻为30HRC～45HRC。6外观和表面粗糙度
6.1扩孔钻表面不得有裂纹、刻痕、锈迹及磨削烧伤等影响使用性能的缺陷。6.2表面粗糙度的上限值为：
前面和后面：Rz6.3um;
柄部外圆、套式扩孔钻锥孔表面：Rao.8μm；工作部分外圆：Rz6.3μm。
GB/T 4257—2004

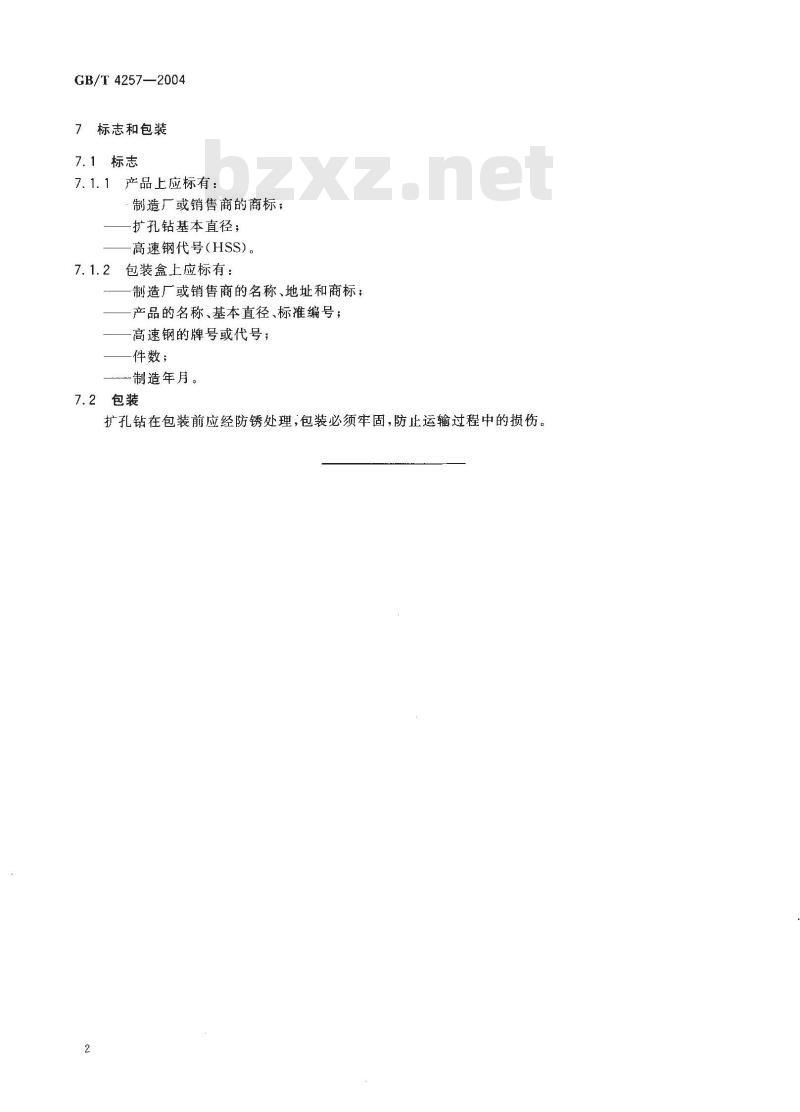

7标志和包装
7.1标志
7.1.1产品上应标有：
制造厂或销售商的商标；
-扩孔钻基本直径；
高速钢代号（HSS)。
包装盒上应标有：
制造厂或销售商的名称、地址和商标；产品的名称、基本直径、标准编号；高速钢的牌号或代号；
件数；
一制造年月。
7.2包装
扩孔钻在包装前应经防锈处理，包装必须牢固，防止运输过程中的损伤。
