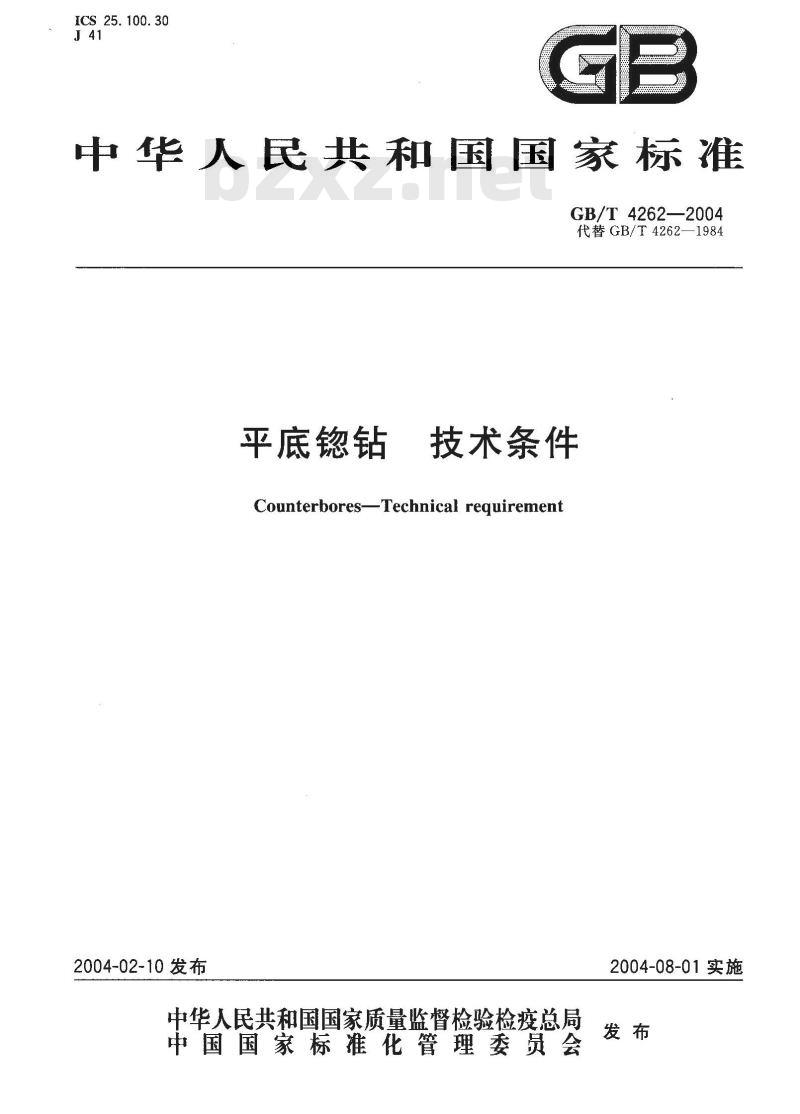

【国家标准(GB)】 平底锪钻 技术条件

ICS 25. 100. 30
中华人民共和国国家标准
GB/T4262—2004
代替GB/T4262—1984
平底锶钻
技术条件
Counterbores-Technical requirement2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施

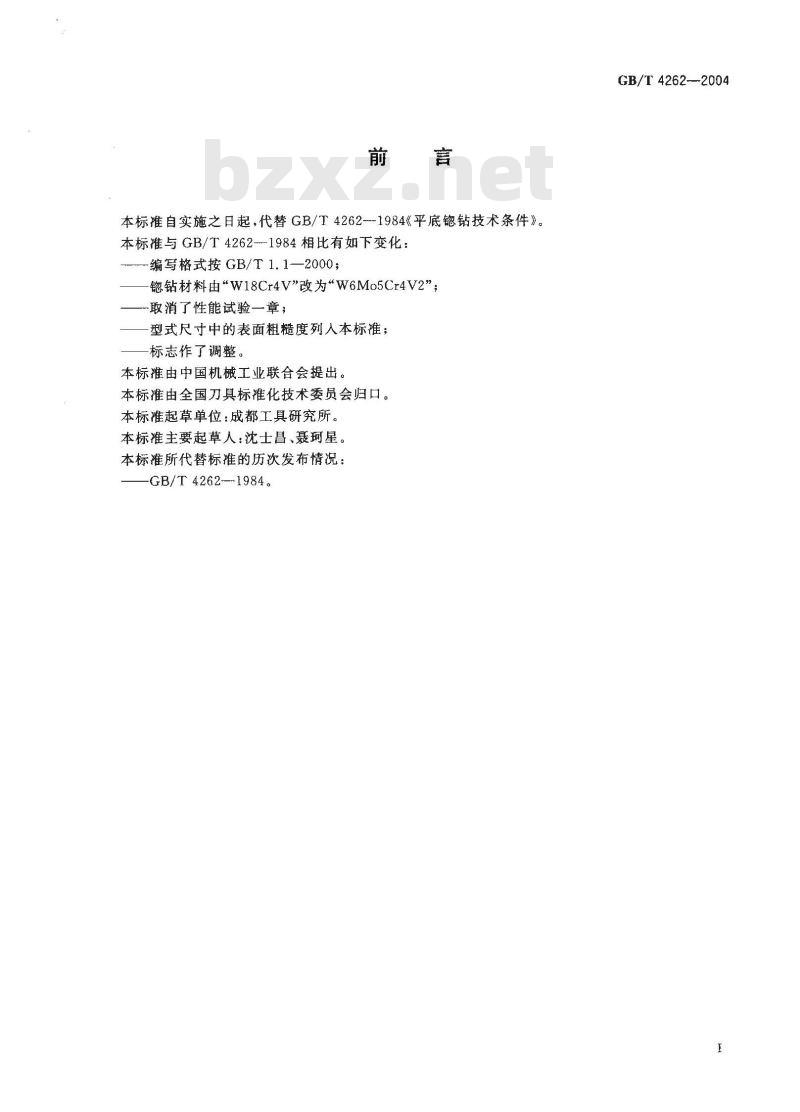

本标准自实施之日起，代替GB/T4262--1984《平底锶钻技术条件》本标准与GB/T4262~-1984相比有如下变化：编写格式按GB/T 1.1—2000；
钻材料由“W18Cr4V”改为“W6Mo5Cr4V2”；-取消了性能试验一章；
型式尺寸中的表面粗糙度列人本标准；标志作了调整。
本标由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会归口。本标准起草单位：成都工具研究所。本标准主要起草人：沈士昌、聂珂星。本标准所代替标准的历次发布情况：GB/T4262-1984。
GB/T4262-2004

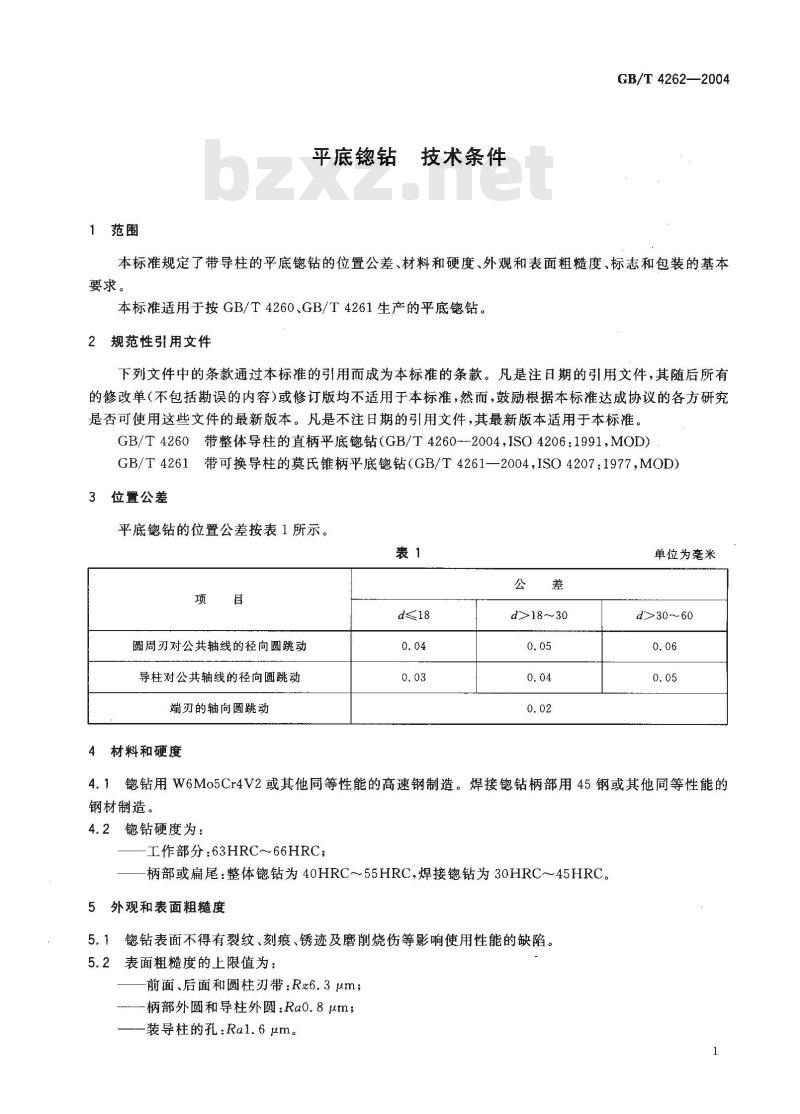

1范围
平底锶钻
技术条件
GB/T 4262—2004
本标准规定了带导柱的平底锶钻的位置公差、材料和硬度、外观和表面粗糙度、标志和包装的基本要求。
本标准适用于按GB/T4260、GB/T4261生产的平底锶钻。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标推。GB/T4260带整体导柱的直柄平底锶钻（GB/T4260-2004，ISO4206：1991，MOD）GB/T4261带可换导柱的莫氏锥柄平底锶钻（GB/T4261—2004，ISO4207：1977,MOD)3位置公差
平底锶钻的位置公差按表1所示。表1
d≤18
圆周刃对公共轴线的径向圆跳动导柱对公共轴线的径向圆跳动
端刃的轴向圆跳动
4材料和硬度
d>18～30
单位为毫米
d>30～~60
4.1锶钻用W6Mo5Cr4V2或其他同等性能的高速钢制造。焊接锶钻柄部用45钢或其他同等性能的钢材制造。
4.2锶钻硬度为：
工作部分：63HRC～66HRC
柄部或扁尾：整体锶钻为40HRC～55HRC，焊接锶钻为30HRC～45HRC。5外观和表面粗糙度
5.1钻表面不得有裂纹、刻痕、锈迹及磨削烧伤等影响使用性能的缺陷。5.2表面粗糙度的上限值为：
前面、后面和圆柱刃带：Rz6.3μm；柄部外圆和导柱外圆：Rao.8μm；-装导柱的孔：Ral.6 μm。免费标准bzxz.net
GB/T 4262—2004

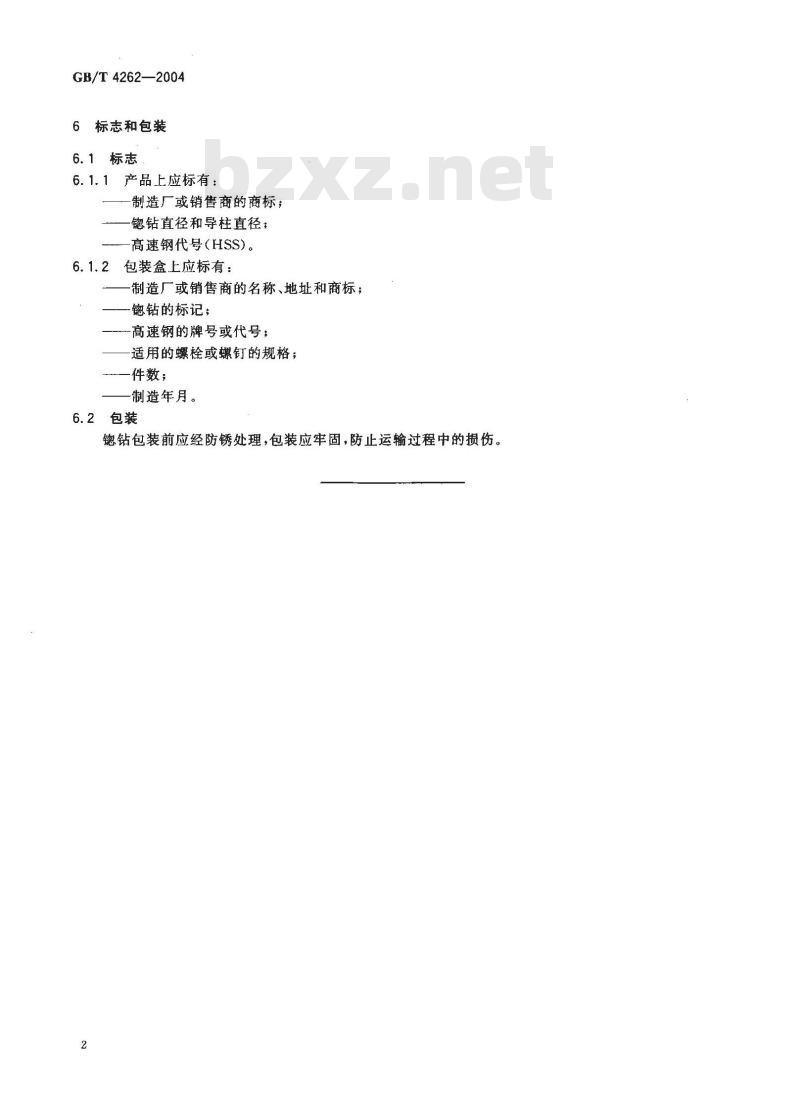

6标志和包装
6.1标志
6.1.1产品上应标有：
制造厂或销售商的商标；
一钻直径和导柱直径；
高速钢代号（HSS）。
包装盒上应标有：
制造厂或销售商的名称、地址和商标；-锶钻的标记；
高速钢的牌号或代号：
适用的螺栓或螺钉的规格；
一件数；
制造年月。
6.2包装
翘钻包装前应经防锈处理，包装应牢固，防止运输过程中的损伤。2
