【国家标准(GB)】 带可换导柱的莫氏锥柄90°锥面锪钻

ICS 25. 100. 30

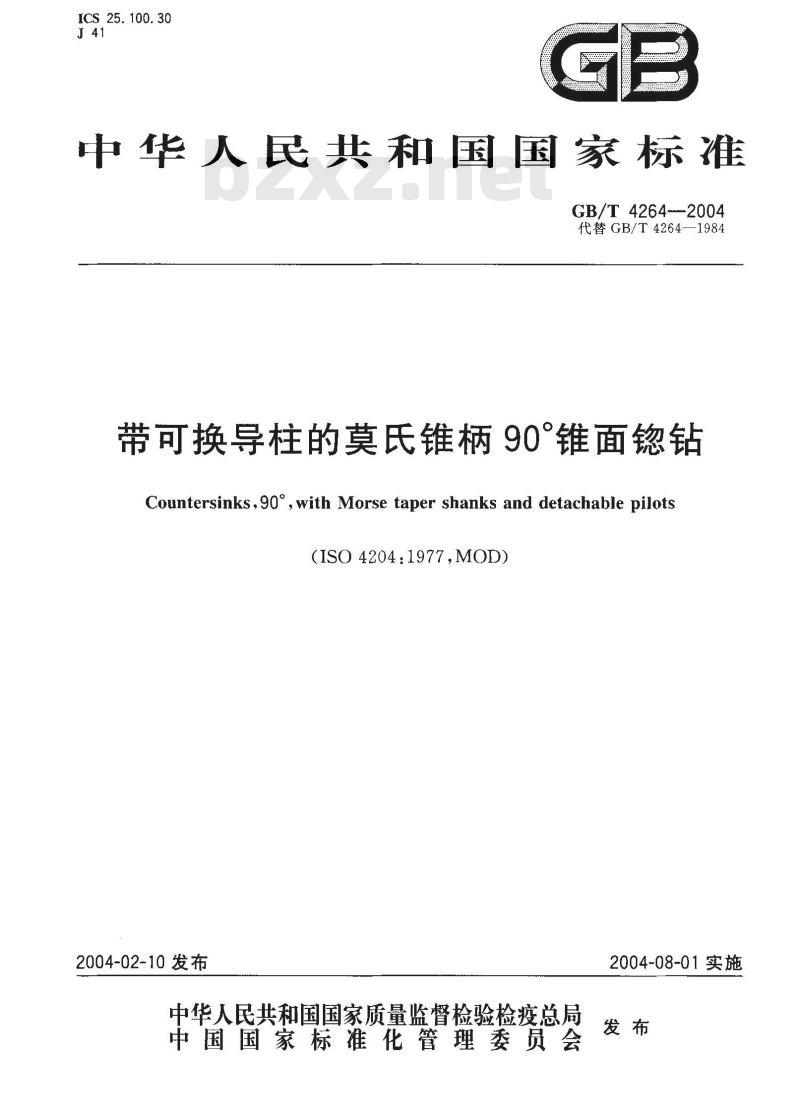

中华人民共和国国家标准
GB/T4264-2004
代替GB/T4264—1984
带可换导柱的莫氏锥柄90°锥面锶钻Countersinks,9o°, with Morse taper shanks and detachable pilots(ISO4204:1977,MOD)
2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2004-08-01实施
GB/T4264—2004
本标准修改采用ISO4204：1977《带可换导柱的莫氏锥柄90°锥面锶钻》（英文版）。本标准与ISO4204：1977相比有下列技术差异和编辑性修改：规范性引用文件中，ISO296、ISO4208分别用GB/T1443、GB/T4266代替；删除了ISO4207；增加了附录A(锥柄90°锥面锶钻的常用系列)；取消了公差一章，将尺寸公差列人表中；增加了标记示例；
用符号“。”代替作为小数点的逗号“，”；用“本标准”代替“本国际标准”；删除了国际标准前言；
表1中，直径d：31.5~40改为31.5~~40.4。本标准自实施之日起，代替GB/T4264一1984《带可换导柱锥柄90°锥面钻》。本标准与GB/T4264-1984相比有如下变化：编写格式按GB/T1.1—2000；
图1中：符号“d”和“{”的脚标作了调整，表1中也作相应的变化；表1与ISO4204相同，删除了GB/T4264—1984中的锶钻代号；切削直径di和导柱直径dz用范围段给出。常用的切削直径、导柱直径和适用的螺钉螺栓规格列人附录中，其中的尺寸按GB/T152.2—1988作了调整；Www.bzxZ.net
-表面粗糙度列人技术条件标准中；增加了附录A（莫氏锥柄90°锥面钻的常用系列）。本标准的附录 A为资料性附录。本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会归口。本标准起草单位：成都工具研究所。本标准主要起草人：沈士昌、聂珂星。本标准所代替标准的历次发布情况：-GB/T4264—1984。

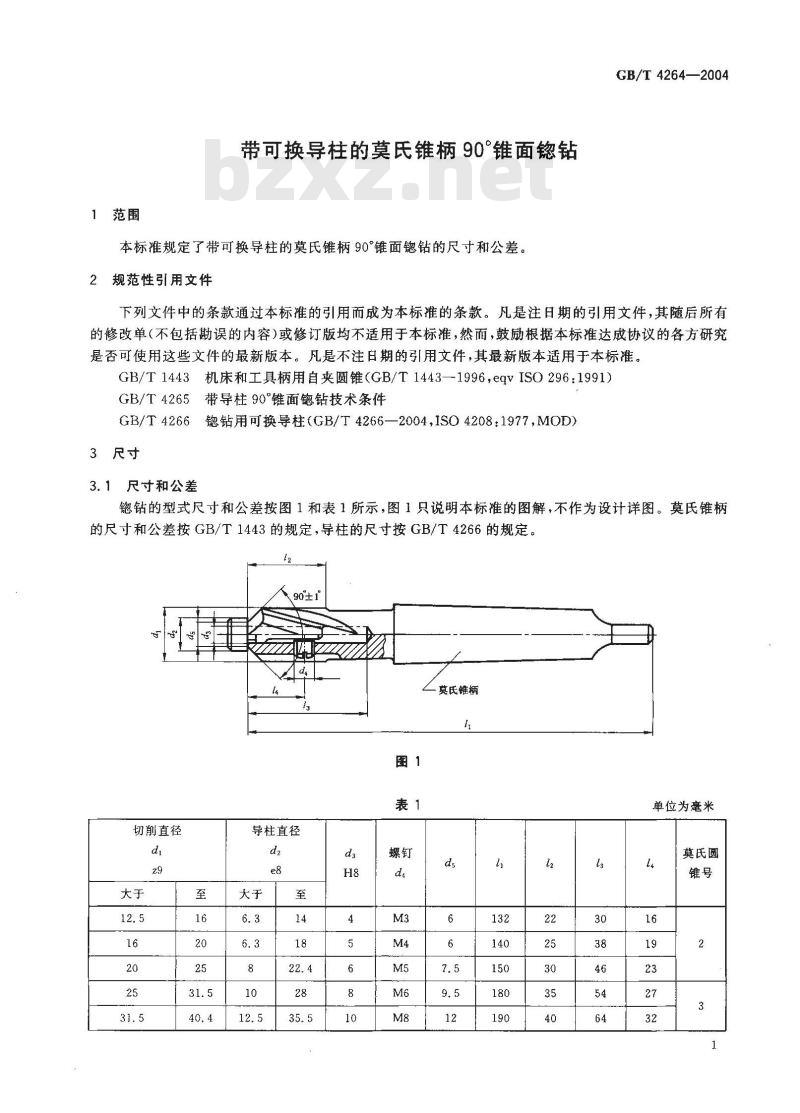

带可换导柱的莫氏锥柄90°锥面锶钻本标准规定了带可换导柱的莫氏锥柄90°锥面锶钻的尺寸和公差。2规范性引用文件
GB/T4264—2004
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1443机床和工具柄用自夹圆锥(GB/T1443—1996，eqvISO296：1991)GB/T4265
带导柱90°锥面锶钻技术条件
GB/T4266翘钻用可换导柱（GB/T4266—2004,ISO4208：1977MOD)3尺寸
3.1尺守和公差
钻的型式尺寸和公差按图1和表1所示，图1只说明本标准的图解，不作为设计详图。莫氏锥柄的尺寸和公差按GB/T1443的规定，导柱的尺寸按GB/T4266的规定。5的
一莫氏锥柄
切直径
导柱直径
单位为毫米
莫氏圆
GB/T4264--2004

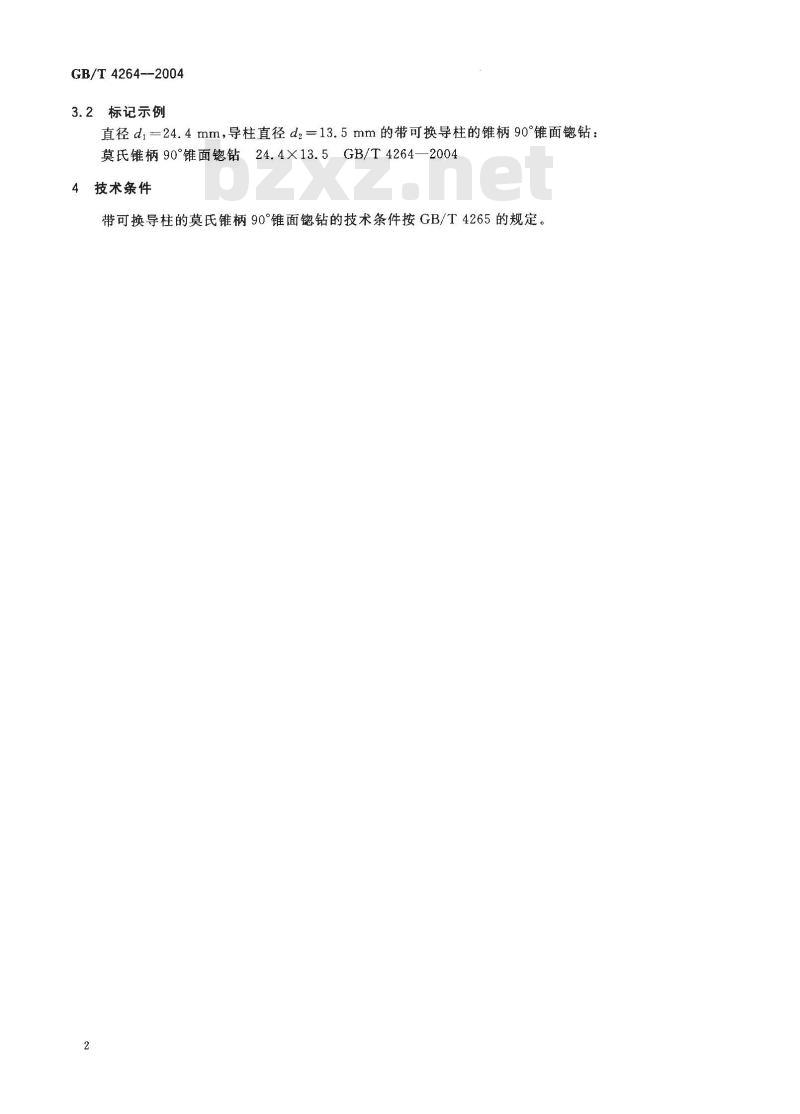

2标记示例
直径d，一24.4mm，导柱直径d2=13.5mm的带可换导柱的锥柄90°锥面锶钻：莫氏锥柄90°锥面钻24.4×13.55GB/T4264—2004
技术条件
带可换导柱的莫氏锥柄90°锥面锶钻的技术条件按GB/T4265的规定2

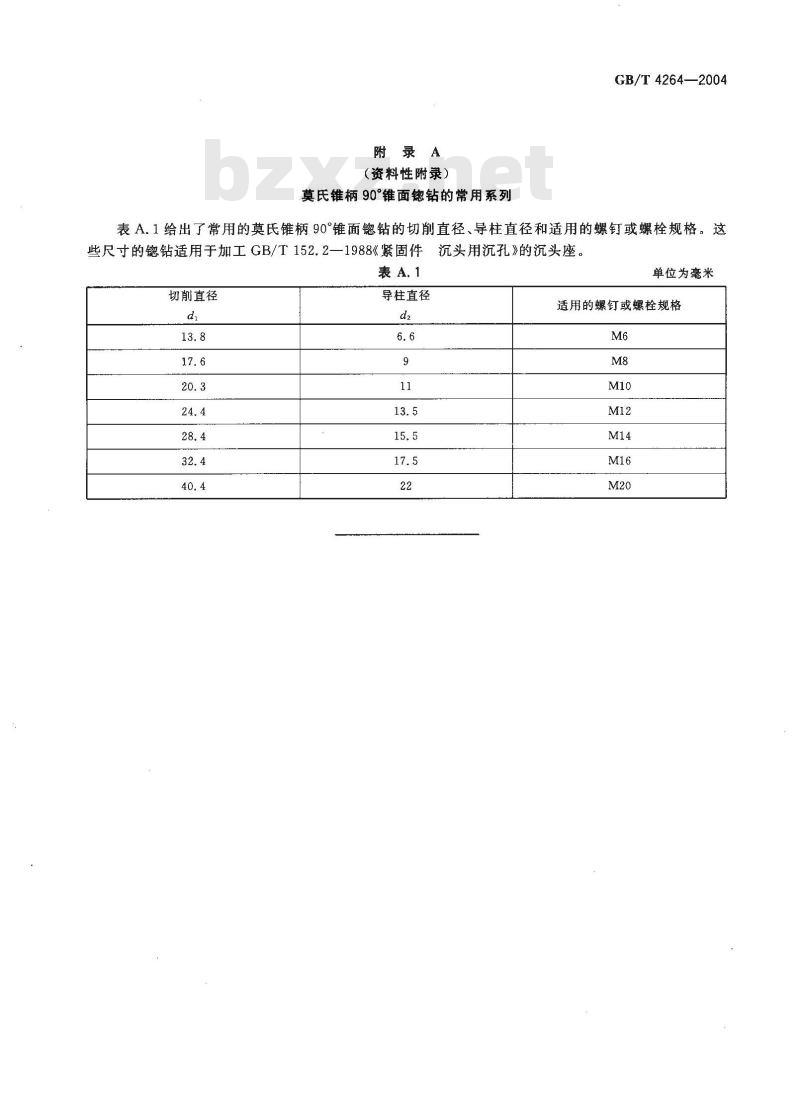

附录A
（资料性附录）
莫氏锥柄90°锥面锶钻的常用系列GB/T 4264—2004
表A.1给出了常用的莫氏锥柄90°锥面锶钻的切削直径、导柱直径和适用的螺钉或螺栓规格。这些尺寸的锶钻适用于加工GB/T152.2一1988《紧固件沉头用沉孔》的沉头座。表A.1
切削直径
导柱直径
单位为毫米
适用的螺钉或螺栓规格
