【国家标准(GB)】 圆锥铰刀 技术条件

ICS 25. 100.30

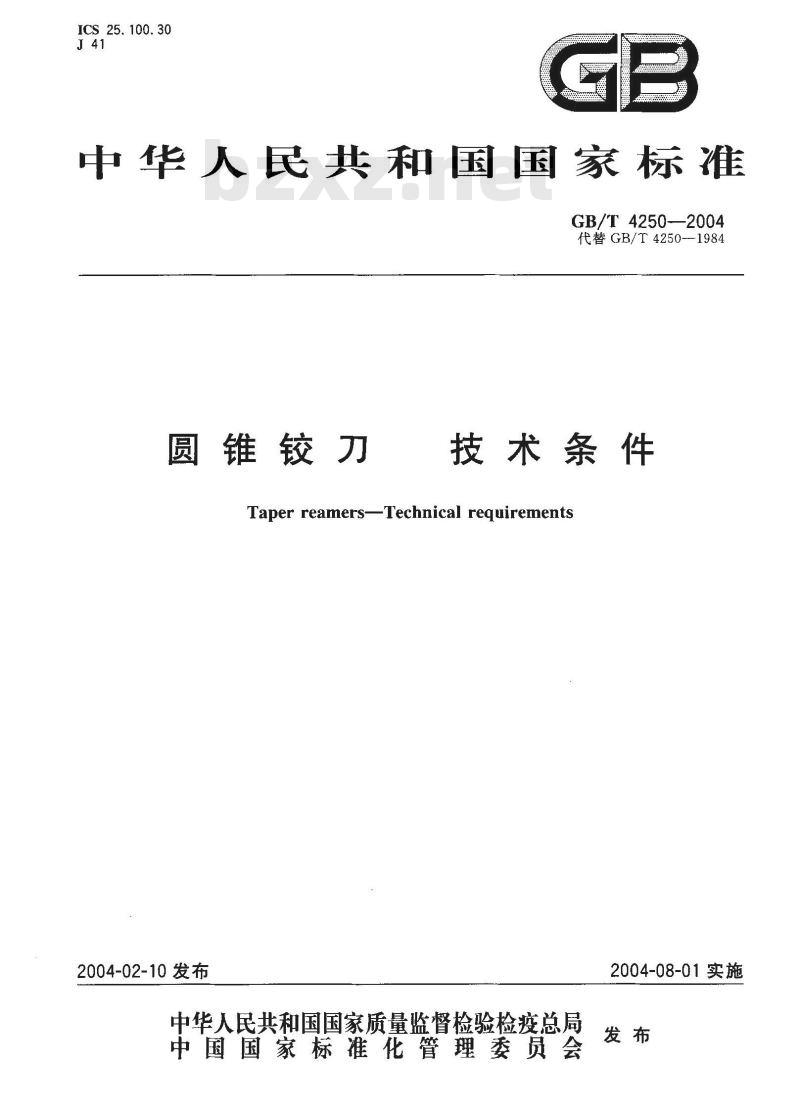

中华人民共和国国家标准
GB/T4250-—2004
代替GB/T4250-1984
圆锥铰刀
技术条件
Taper reamers-Technical requirements2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施

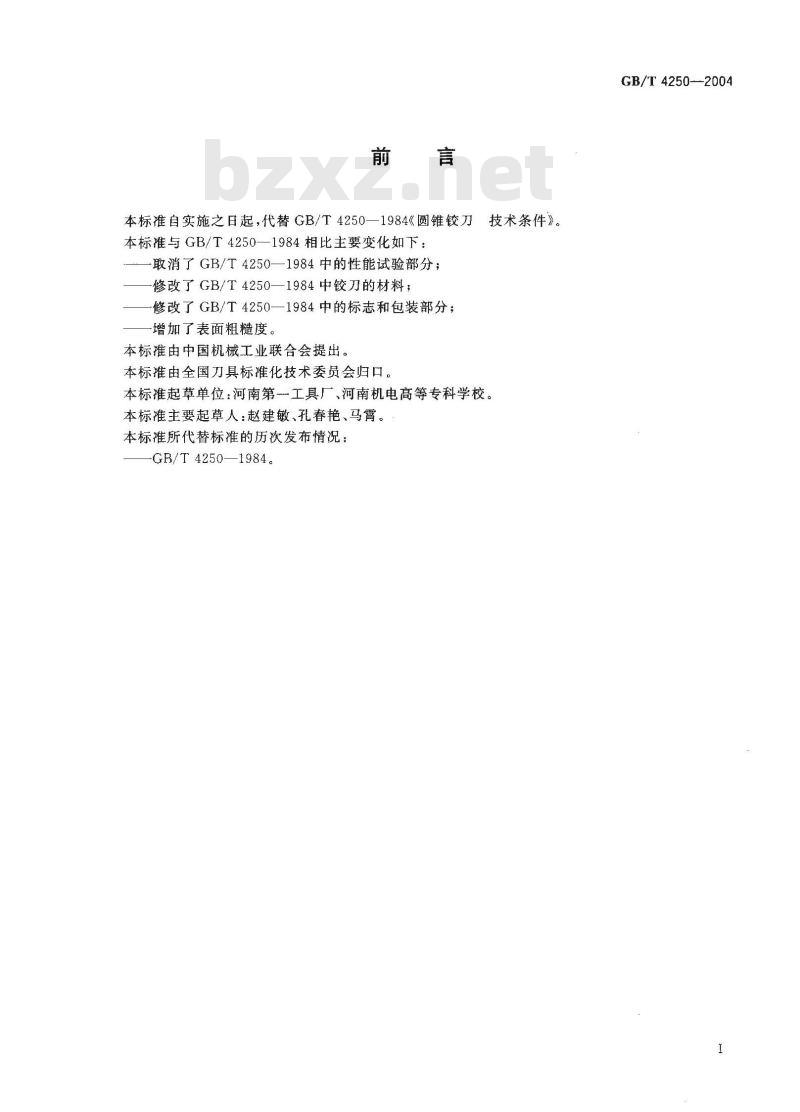

本标准自实施之日起，代替GB/T4250—1984《圆锥铰刀技术条件》本标准与GB/T4250—1984相比主要变化如下：-取消了GB/T4250—1984中的性能试验部分；修改了GB/T4250—1984中铰刀的材料；修改了GB/T4250—1984中的标志和包装部分；增加了表面粗糙度。
本标准由中国机械工业联合会提出。本标推由全国刀具标准化技术委员会归口。本标准起草单位：河南第一工具厂、河南机电高等专科学校本标准主要起草人：赵建敏、孔春艳、马霄。本标准所代替标准的历次发布情况：-GB/T4250—1984。
GB/T4250-2004

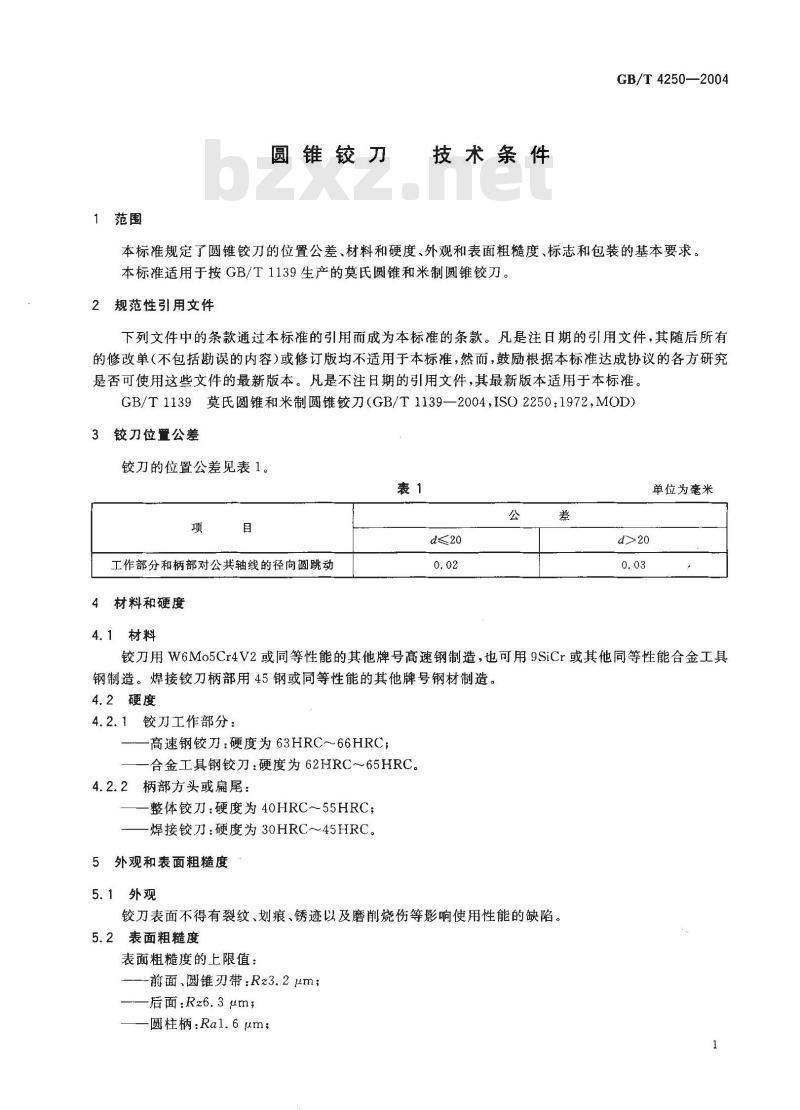

1范围
圆锥铰刀
技术条件
GB/T4250—2004
本标准规定了圆锥铰刀的位置公差、材料和硬度、外观和表面粗糙度、标志和包装的基本要求。本标准适用于按GB/T1139生产的莫氏圆锥和米制圆锥铰刀。2规范性引用文件Www.bzxZ.net
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1139莫氏圆锥和米制圆锥铰刀（GB/T1139—2004，ISO2250:1972，MOD）3铰刀位置公差
铰刀的位置公差见表1。
工作部分和柄部对公共轴线的径向圆跳动4材料和硬度
4.1材料
单位为毫米
铰刀用W6Mo5Cr4V2或同等性能的其他牌号高速钢制造，也可用9SiCr或其他同等性能合金工具钢制造。焊接铰刀柄部用45钢或同等性能的其他牌号钢材制造。4.2硬度
铰刀工作部分：
高速钢铰刀：硬度为63HRC～66HRC；一合金工具钢铰刀：硬度为62HRC～65HRC。4.2.2柄部方头或扁尾：
整体铰刀：硬度为40HRC～55HRC；焊接铰刀：硬度为30HRC～45HRC。5外观和表面粗糙度
5.1外观　
铰刀表面不得有裂纹、划痕、锈迹以及磨削烧伤等影响使用性能的缺陷。5.2表面粗糙度
表面粗糙度的上限值：
前面、圆锥刃带：Rz3.2um；
后面：Rz6.3μmz
-圆柱柄：Ral.6μm；
GB/T4250—2004
莫氏锥柄：Rao.4μm。

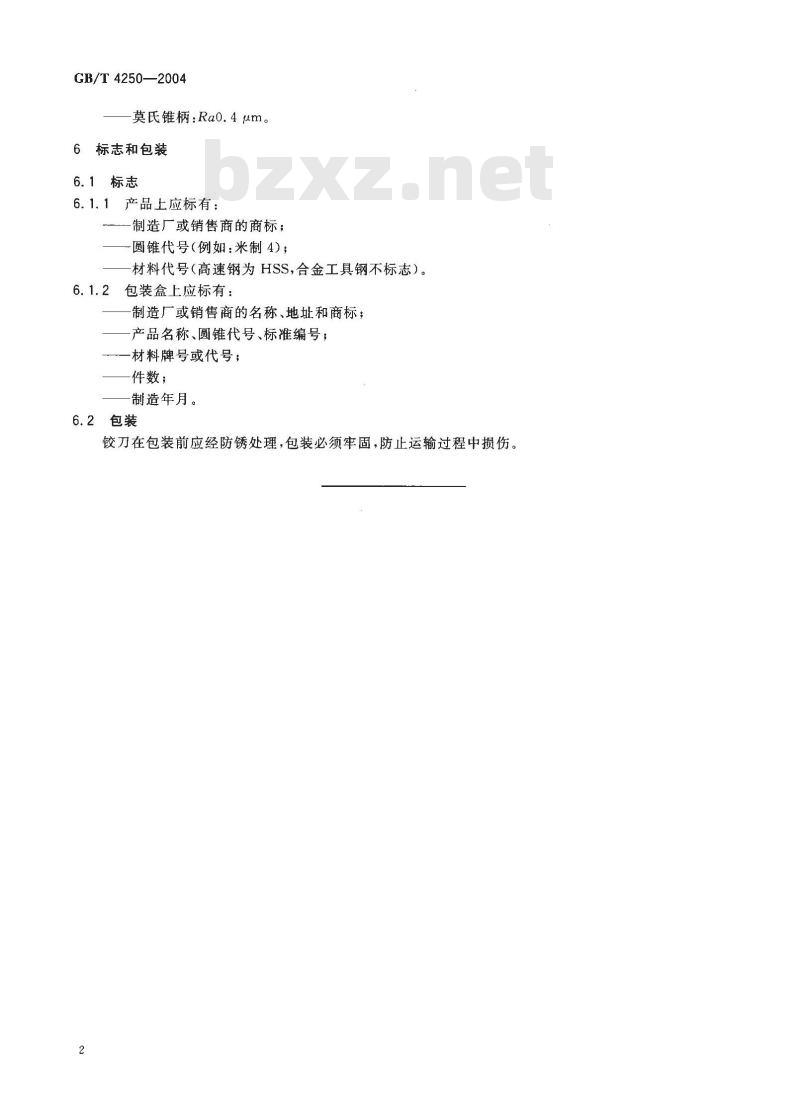

6标志和包装
6.1标志
6.1.1产品上应标有：
一制造厂或销售商的商标；
圆锥代号（例如：米制4)；
材料代号（高速钢为HSS，合金工具钢不标志）。6. 1.2
包装盒上应标有：
制造厂或销售商的名称、地址和商标；一产品名称、圆锥代号、标准编号；材料牌号或代号；
件数；
制造年月。
2包装
铰刀在包装前应经防锈处理，包装必须牢固，防止运输过程中损伤。2
