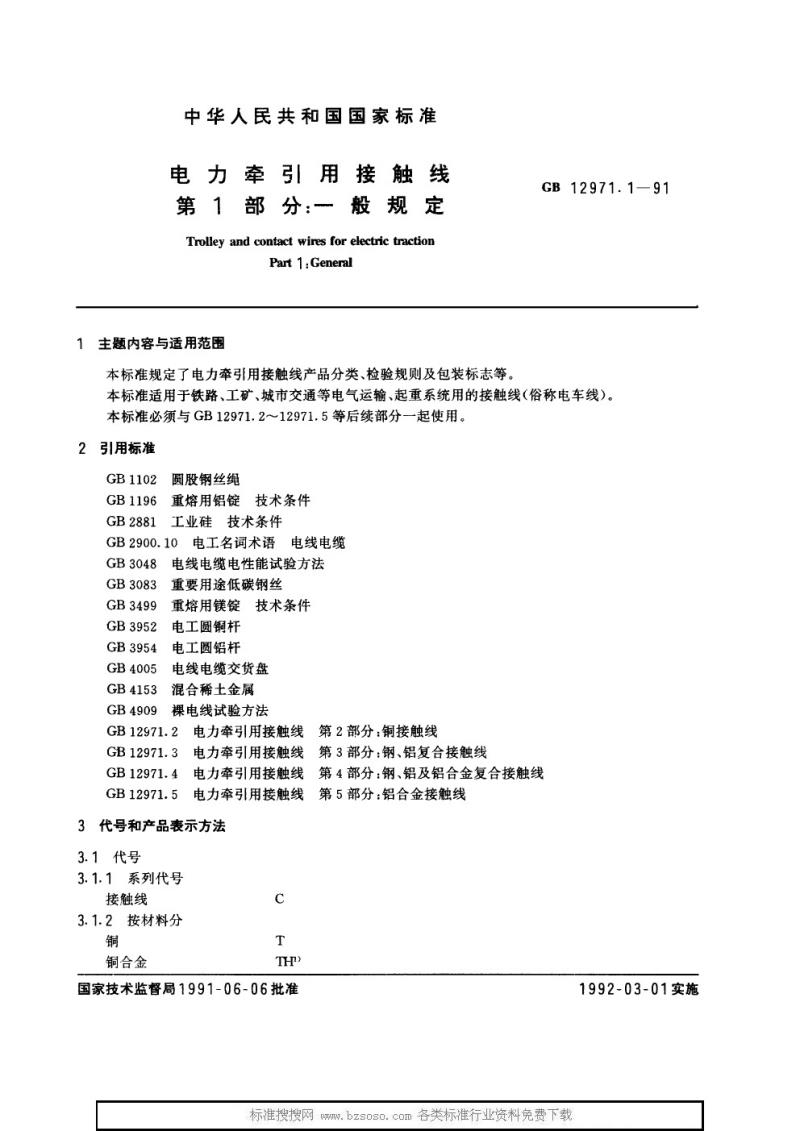

中华人民共和国国家标准
电力牵引用接触线 第1部分：一般规定
Trolley and contact wires for electric traction Part 1: General
GB12971.1—91

1 主题内容与适用范围
本标准规定了电力牵引用接触线产品的分类、检验规则及包装标志。本标准适用于铁路、工矿、城市交通等电气运输和起重系统使用的接触线（俗称电车线），必须与 GB12971.2 至 GB12971.5 等后续部分一起使用。

2 引用标准
本标准涉及的主要引用标准包括：GB1102、GB1196、GB2881、GB2900.10、GB3048、GB3083、GB3499、GB3952、GB3954、GB4005、GB4153、GB4909、GB12971.2、GB12971.3、GB12971.4、GB12971.5。

3 代号和产品表示方法
3.1 代号免费标准下载网bzxz
3.1.1 系列代号：接触线

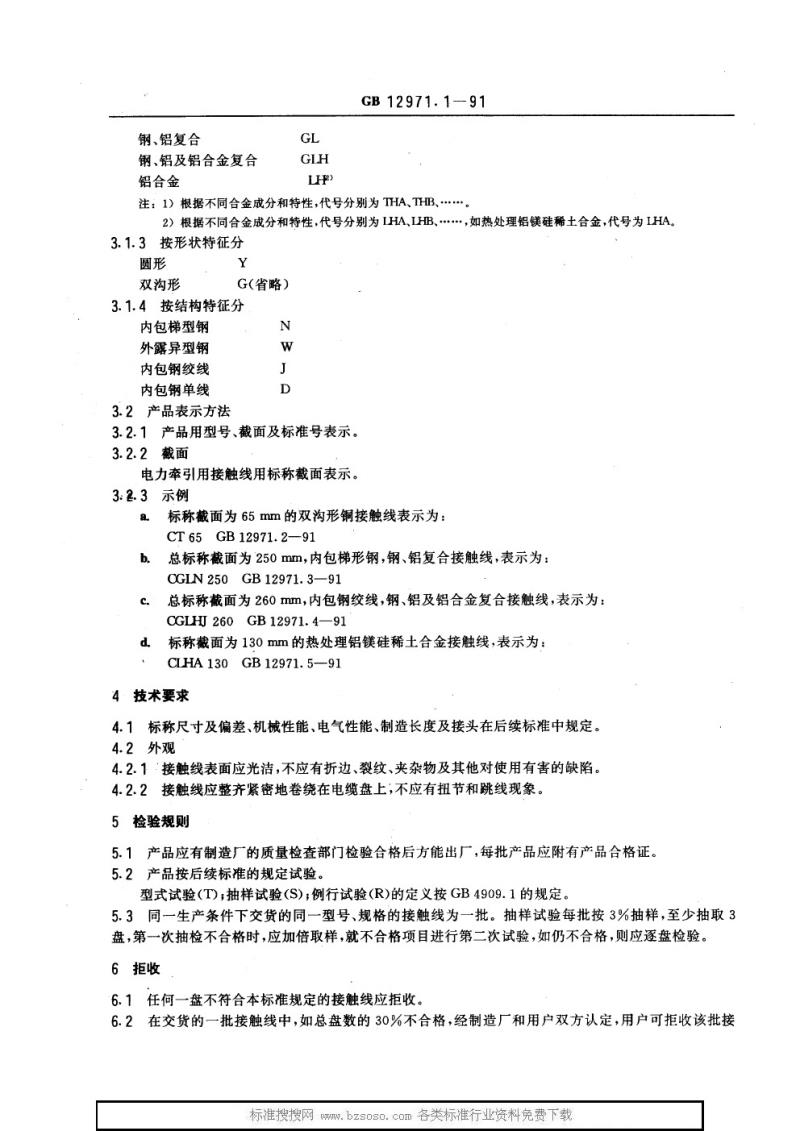

3.1.2 按材料分：铜（C）、铜合金（T）、钢、铝及铝合金复合（GL、GLH）、热处理铝镁硅稀土合金（LHA）等。
3.1.3 按形状特征分：圆形（Y）、双沟形（G）等。
3.1.4 按结构特征分：内包梯型钢、外露异型钢、内包钢绞线、内包钢单线。

3.2 产品表示方法
产品用型号、截面及标准号表示。截面以标称截面表示。
示例：
标称截面65 mm的双沟形铜接触线：CT65GB12971.2—91
总标称截面250 mm，内包梯形钢，钢铝复合接触线：CGLN250GB12971.3—91
总标称截面260 mm，内包钢绞线，钢铝及铝合金复合接触线：CGLHJ260GB12971.4—91
标称截面130 mm热处理铝镁硅稀土合金接触线：CLHA130GB12971.5—91

4 技术要求
4.1 标称尺寸及偏差、机械性能、电气性能、制造长度及接头在后续标准中规定。
4.2 外观
4.2.1 接触线表面应光洁，无折边、裂纹、夹杂物及其他对使用有害缺陷。
4.2.2 接触线应整齐紧密卷绕在电缆盘上，不应有扭节和跳线现象。

5 检验规则
5.1 产品应由制造厂质量检查部门检验合格后方能出厂，每批产品应附产品合格证。
5.2 产品按后续标准规定进行型式试验(T)、抽样试验(S)和例行试验(R)，定义按 GB4909.1。
5.3 同一生产条件下交货的同型号、规格接触线为一批。抽样试验每批按3%抽样，至少抽取3盘；若第一次抽检不合格，应加倍取样进行第二次试验，仍不合格则逐盘检验。

6 拒收
6.1 任何一盘不符合标准规定的接触线应拒收。
6.2 交货批中若总盘数30%不合格，经制造厂和用户认定，用户可拒收该批产品。

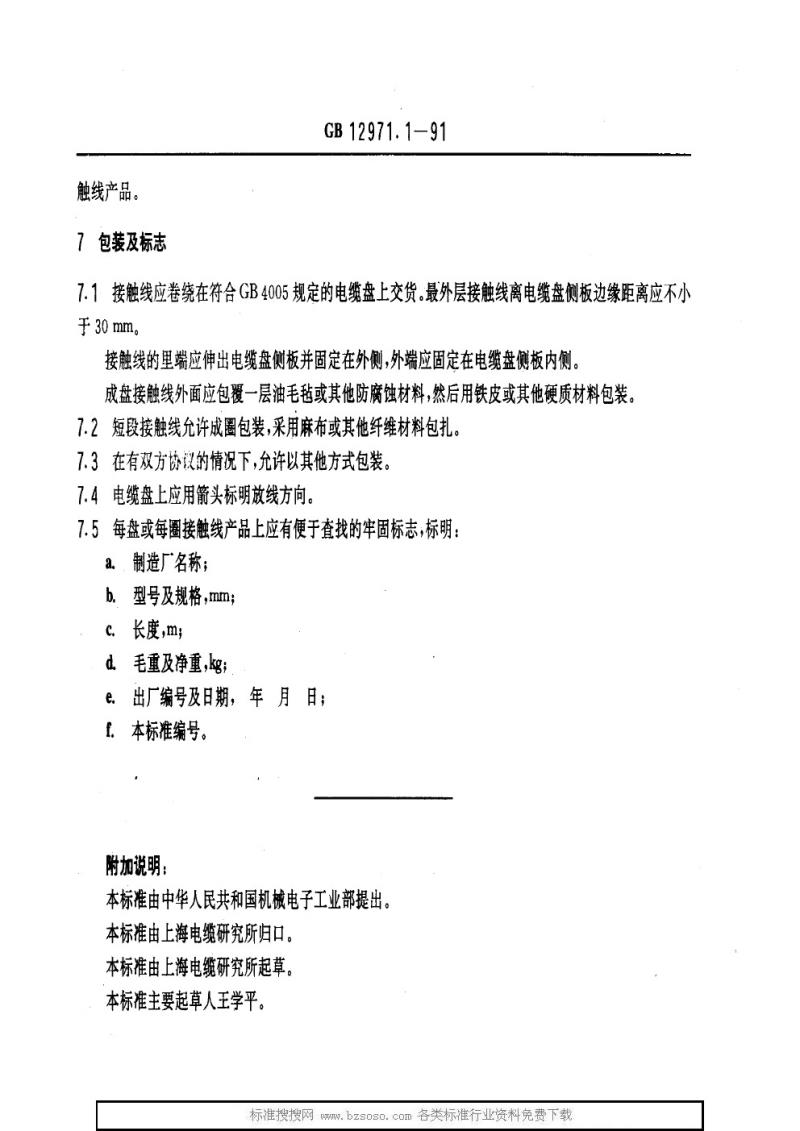

7 包装及标志
7.1 接触线应卷绕在符合 GB4005 的电缆盘上交货。最外层接触线离侧板边缘≥30 mm，里端伸出并固定在外侧，外端固定在内侧，成盘接触线外面应包覆油毛毡或其他防腐蚀材料，再用铁皮或其他硬质材料包装。
7.2 短段接触线允许成圈包装，采用麻布或其他纤维材料包扎。
7.3 双方协议可采用其他包装方式。
7.4 电缆盘上应标箭头指示放线方向。
7.5 每盘或每圈接触线应有牢固标志，标明制造厂名称、型号及规格（mm）、长度（m）、毛重及净重（kg）、出厂编号及日期（年月日）、本标准编号。

附加说明：本标准由中华人民共和国机械电子工业部提出，由上海电缆研究所归口并起草，主要起草人为王学平。
