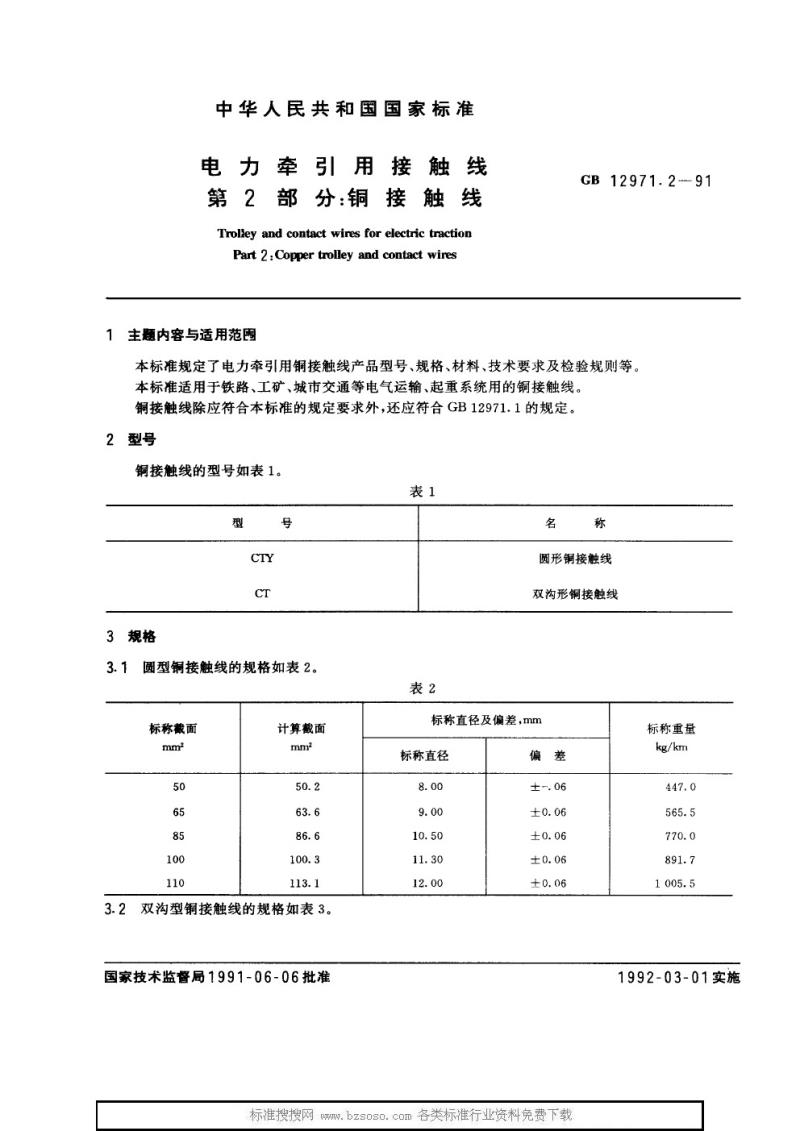

中华人民共和国国家标准
电力牵引用接触线 第2部分：铜接触线
Trolley and contact wires for electric traction Part 2: Copper trolley and contact wires

1 主题内容与适用范围
本标准规定了电力牵引用铜接触线产品的型号、规格、材料、技术要求及检验规则（GB12971.2-91）。本标准适用于铁路、工矿、城市交通等电气运输及起重系统用的铜接触线。铜接触线除应符合本标准规定外，还应符合GB12971.1的相关规定。

2 型号
铜接触线型号如下表所示：
表1 型号
CTY
CT

3 规格
3.1 圆型铜接触线规格如表2。
表2 圆型铜接触线尺寸及偏差
| 标称截面 (mm²) | 计算截面 (mm²) | 标称直径 (mm) | 偏差 (mm) | 标称重量 (kg/km) |
|----------------|----------------|----------------|------------|----------------|
| 50 | 50.2 | 8.00 | ±0.06 | 447.0 |
| 65 | 63.6 | 9.00 | ±0.06 | 565.5 |
| 85 | 86.6 | 10.50 | ±0.06 | 770.0 |
| 100 | 100.3 | 11.30 | ±0.06 | 891.7 |
| 110 | 113.1 | 12.00 | ±0.06 | 1005.5 |

3.2 双沟型铜接触线规格如表3。

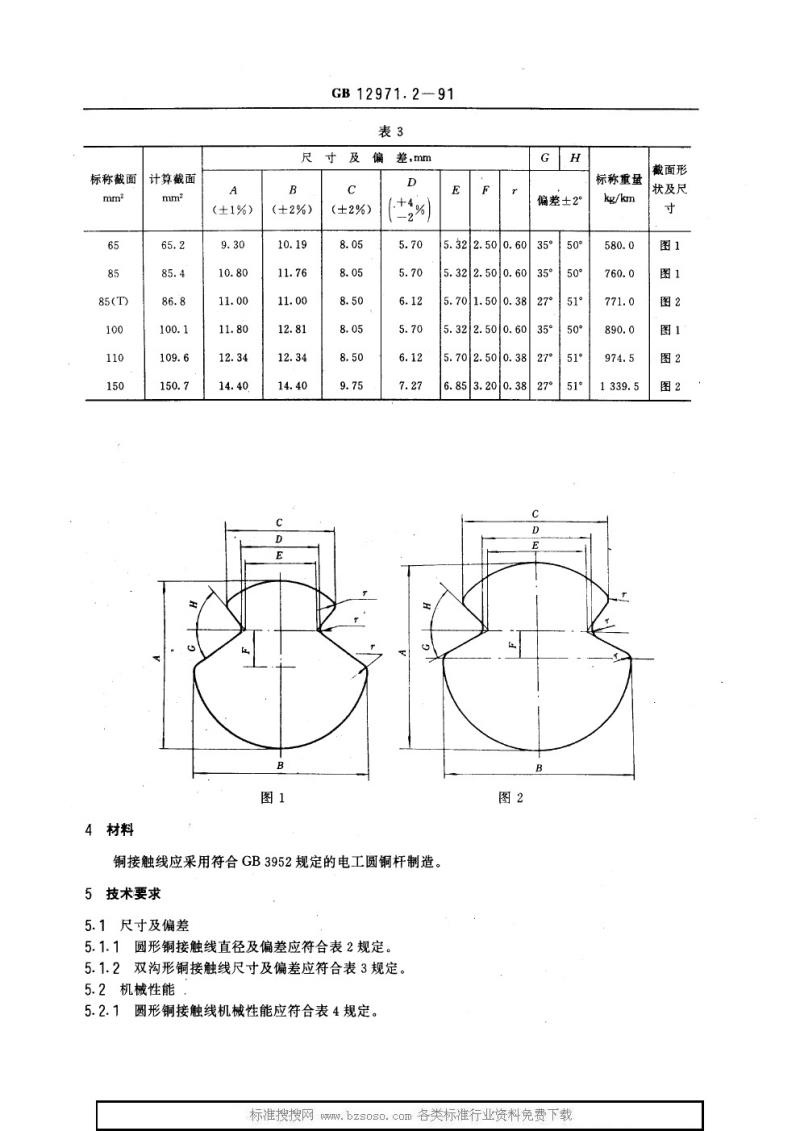

表3 双沟型铜接触线尺寸及偏差
| 标称截面 (mm²) | 计算截面 (mm²) | 标称直径 (mm) | 偏差 (mm) | 标称重量 (kg/km) |
|----------------|----------------|----------------|------------|----------------|
| 65 | 65.2 | 9.30 | ±1% | 580.0 |
| 85 | 85.4 | 10.80 | ±1% | 760.0 |
| 85(T) | 86.8 | 11.00 | ±1% | 771.0 |
| 100 | 100.1 | 11.80 | ±1% | 890.0 |
| 110 | 109.6 | 12.34 | ±1% | 974.5 |
| 150 | 150.7 | 14.40 | ±1% | 1339.5 |

4 材料
铜接触线应采用符合GB3952规定的电工圆铜杆制造。

5 技术要求
5.1 尺寸及偏差
5.1.1 圆形铜接触线直径及偏差应符合表2规定。
5.1.2 双沟形铜接触线尺寸及偏差应符合表3规定。

5.2 机械性能
5.2.1 圆形铜接触线机械性能应符合表4规定。注：试验时标距长度为250mm。

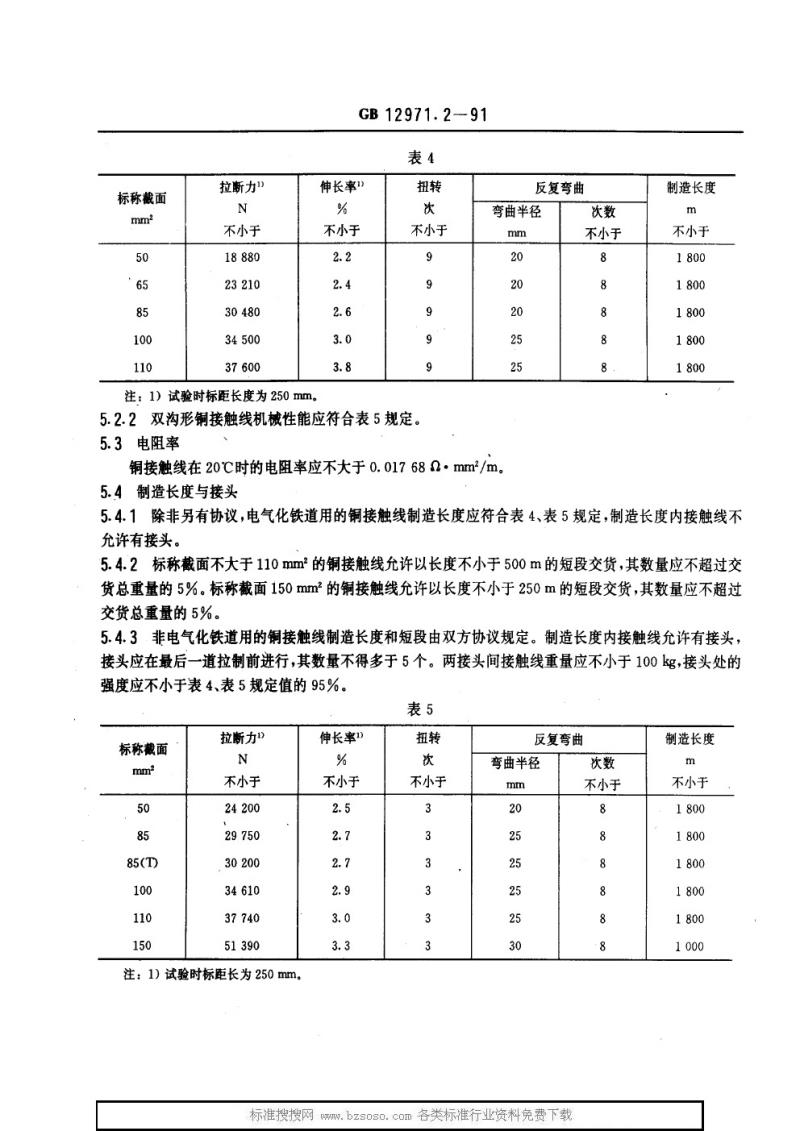

表4 圆形铜接触线机械性能
| 标称截面 (mm²) | 拉断力 (N) 不小于 | 伸长率 (%) 不小于 | 扭转次数 不小于 | 弯曲半径 (mm) | 反复弯曲次数 不小于 | 制造长度 (m) 不小于 |
|----------------|-----------------|-----------------|-----------------|----------------|-----------------|-----------------|
| 50 | 18880 | 2.2 | 9 | 20 | 8 | 1800 |
| 65 | 23210 | 2.4 | 9 | 20 | 8 | 1800 |
| 85 | 30480 | 2.6 | 9 | 20 | 8 | 1800 |
| 100 | 34500 | 3.0 | 9 | 25 | 8 | 1800 |
| 110 | 37600 | 3.8 | 9 | 25 | 8 | 1800 |

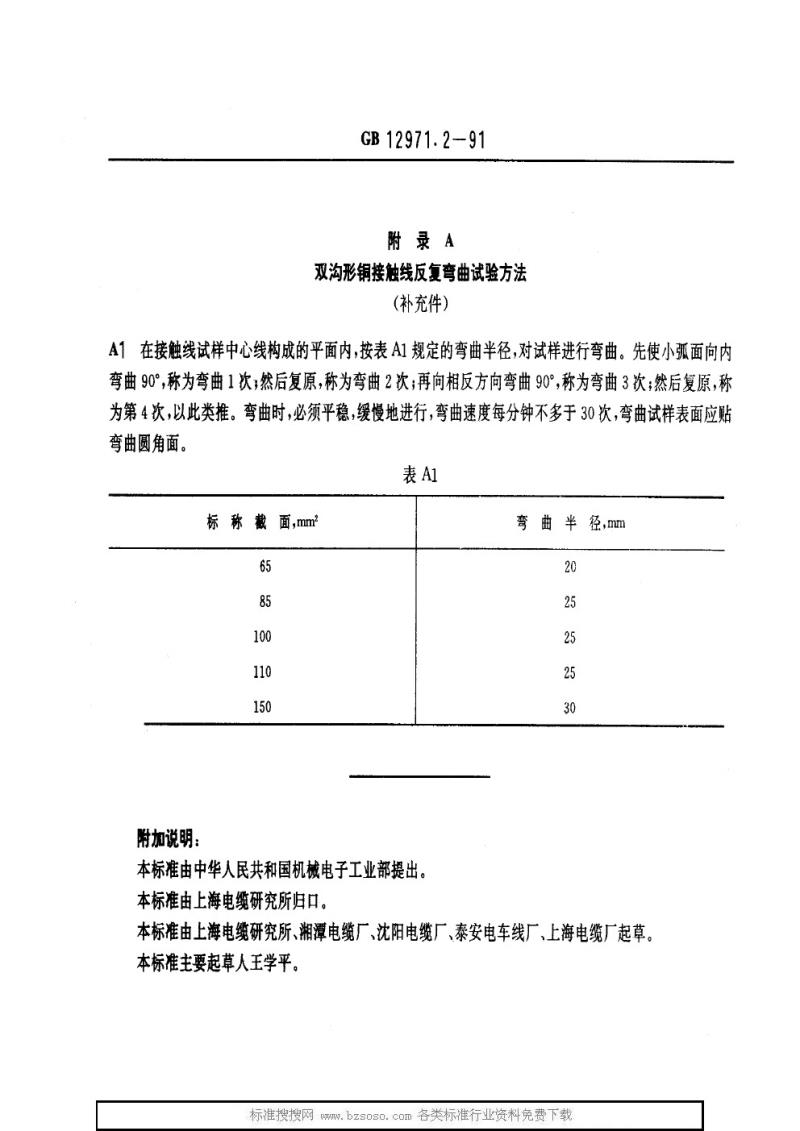

5.2.2 双沟形铜接触线机械性能应符合表5规定。

5.3 电阻率
铜接触线在20℃时的电阻率不大于0.017682 Ω·mm²/m。

5.4 制造长度与接头
5.4.1 除非另有协议，电气化铁道用铜接触线制造长度应符合表4、表5规定，制造长度内不允许有接头。
5.4.2 标称截面不大于110 mm²的铜接触线允许以长度不小于500 m的短段交货，其数量不得超过交货总重量的5%；标称截面150 mm²的铜接触线允许以长度不小于250 m的短段交货，其数量不得超过交货总重量的5%。

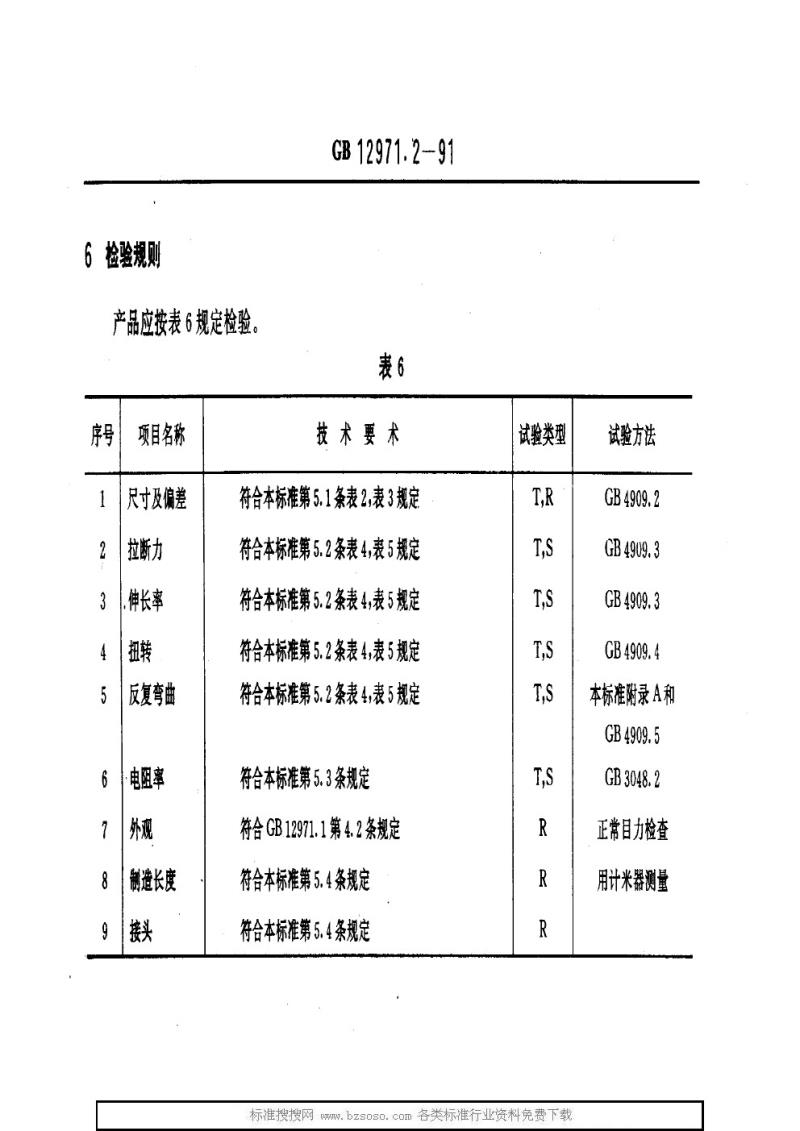

5.4.3 非电气化铁道用铜接触线制造长度和短段由双方协议规定，制造长度内允许有接头，接头应在最后一道拉制前进行，其数量不得多于5个，两接头间接触线重量应不小于100 kg，接头处强度应不小于表4、表5规定值的95%。
