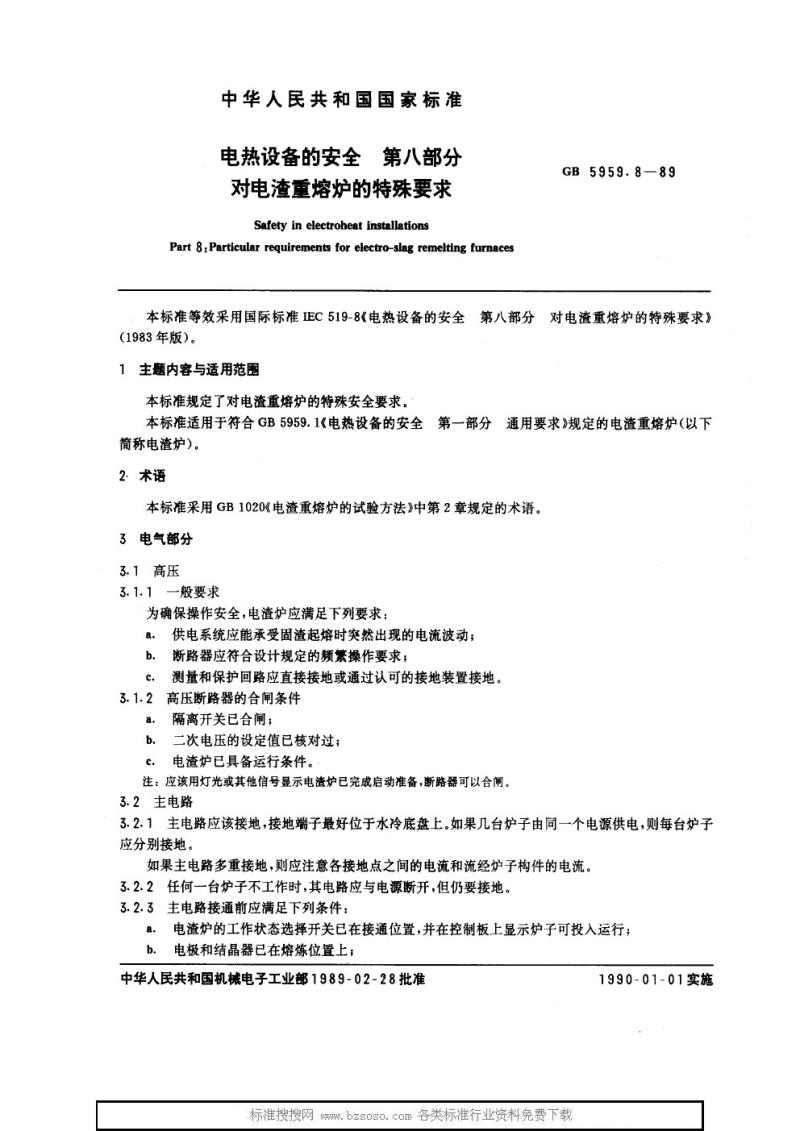

中华人民共和国国家标准
电热设备的安全第八部分
对电渣重熔炉的特殊要求
Safety in electroheat installationsPart 8:Particular requirements for electro-slag remelting furnacesGB5959.8—89
本标准等效采用国际标准IEC519-8《电热设备的安全第八部分对电渣重熔炉的特殊要求》（1983年版）。
1主题内容与适用范围
本标准规定了对电渣重熔炉的特殊安全要求。本标准适用于符合GB5959.1《电热设备的安全第一部分通用要求》规定的电渣重熔炉（以下简称电渣炉）。
2术语
本标准采用GB1020《电渣重熔炉的试验方法》中第2章规定的术语。3电气部分
3.1高压
3.1.1一般要求
为确保操作安全，电渣炉应满足下列要求：供电系统应能承受固渣起熔时突然出现的电流波动；a.
断路器应符合设计规定的频繁操作要求；测量和保护回路应直接接地或通过认可的接地装置接地。3.1.2高压断路器的合闸条件
隔离开关已合闸；
b.二次电压的设定值已核对过；c.电渣炉已具备运行条件。
注：应该用灯光或其他信号显示电渣炉已完成启动准备，断路器可以合闸。3.2主电路
3.2.1主电路应该接地，接地端子最好位于水冷底盘上。如果几台炉子由同一个电源供电，则每台炉子应分别接地。
如果主电路多重接地，则应注意各接地点之间的电流和流经炉子构件的电流。3.2.2任何一台炉子不工作时，其电路应与电源断开，但仍要接地。3.2.3主电路接通前应满足下列条件：a.电渣炉的工作状态选择开关已在接通位置，并在控制板上显示炉子可投入运行；b.电极和结晶器已在熔炼位置上；中华人民共和国机械电子工业部1989-02-28批准1990-01-01实施

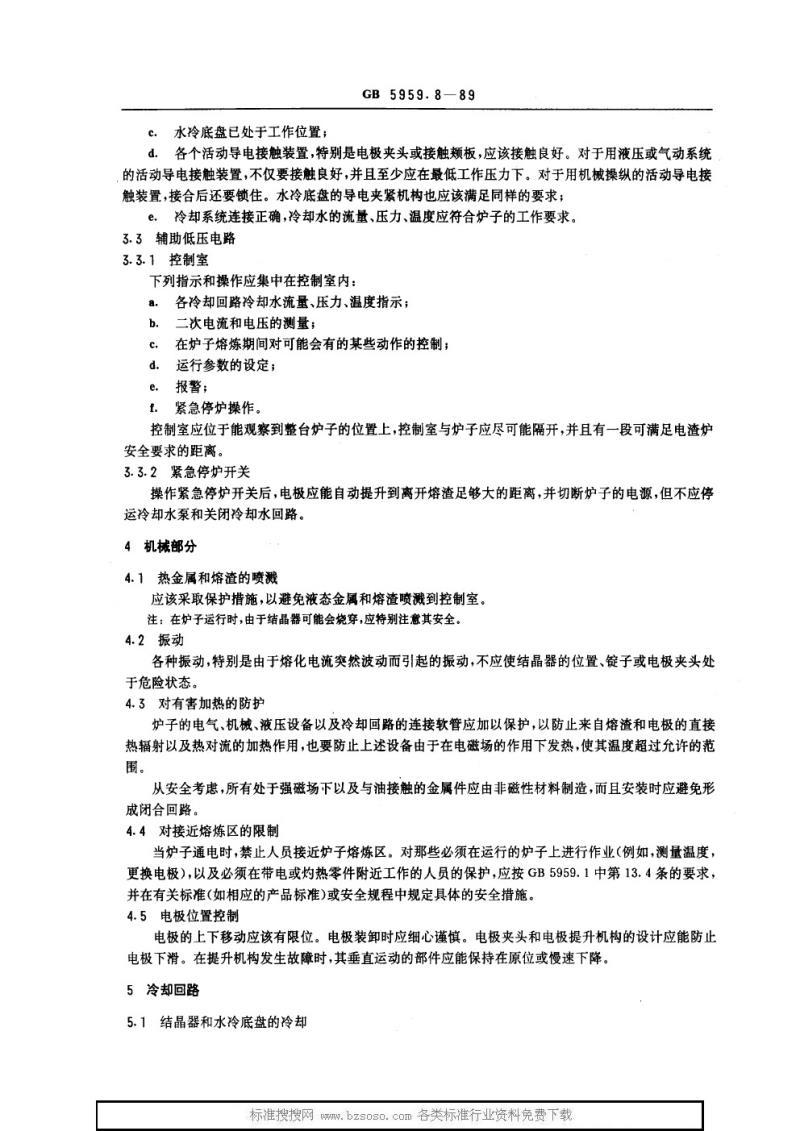

c。水冷底盘已处于工作位置；
GB5959.8—89wwW.bzxz.Net
d．各个活动导电接触装置，特别是电极夹头或接触颊板，应该接触良好。对于用液压或气动系统的活动导电接触装置，不仅要接触良好，并且至少应在最低工作压力下。对于用机械操纵的活动导电接触装置，接合后还要锁住。水冷底盘的导电夹紧机构也应该满足同样的要求；e。冷却系统连接正确，冷却水的流量、压力、温度应符合炉子的工作要求。3.3辅助低压电路
3.3.1控制室
下列指示和操作应集中在控制室内：各冷却回路冷却水流量、压力、温度指示；a.
b.二次电流和电压的测量；
在炉子熔炼期间对可能会有的某些动作的控制；c.
运行参数的设定；
报警；
f.紧急停炉操作。
控制室应位于能观察到整台炉子的位置上，控制室与炉子应尽可能隔开，并且有一段可满足电渣炉安全要求的距离。
3.3.2紧急停炉开关
操作紧急停炉开关后，电极应能自动提升到离开熔渣足够大的距离，并切断炉子的电源，但不应停运冷却水泵和关闭冷却水回路。4机械部分
4.1热金属和熔渣的喷溅
应该采取保护措施，以避免液态金属和熔渣喷溅到控制室。注：在炉子运行时，由于结晶器可能会烧穿，应特别注意其安全。4.2振动
各种振动，特别是由于熔化电流突然波动而引起的振动，不应使结晶器的位置、锭子或电极夹头处于危险状态。
4.3对有害加热的防护
炉子的电气、机械、液压设备以及冷却回路的连接软管应加以保护，以防止来自熔渣和电极的直接热辐射以及热对流的加热作用，也要防止上述设备由于在电磁场的作用下发热，使其温度超过允许的范围。
从安全考虑，所有处于强磁场下以及与油接触的金属件应由非磁性材料制造，而且安装时应避免形成闭合回路。
4.4对接近熔炼区的限制
当炉子通电时，禁止人员接近炉子熔炼区。对那些必须在运行的炉子上进行作业（例如，测量温度，更换电极），以及必须在带电或灼热零件附近工作的人员的保护，应按GB5959.1中第13.4条的要求，并在有关标准（如相应的产品标准）或安全规程中规定具体的安全措施。4.5电极位置控制
电极的上下移动应该有限位。电极装卸时应细心谨慎。电极夹头和电极提升机构的设计应能防止电极下滑。在提升机构发生故障时，其垂直运动的部件应能保持在原位或慢速下降。5冷却回路
5.1结晶器和水冷底盘的冷却
GB5959.8—89

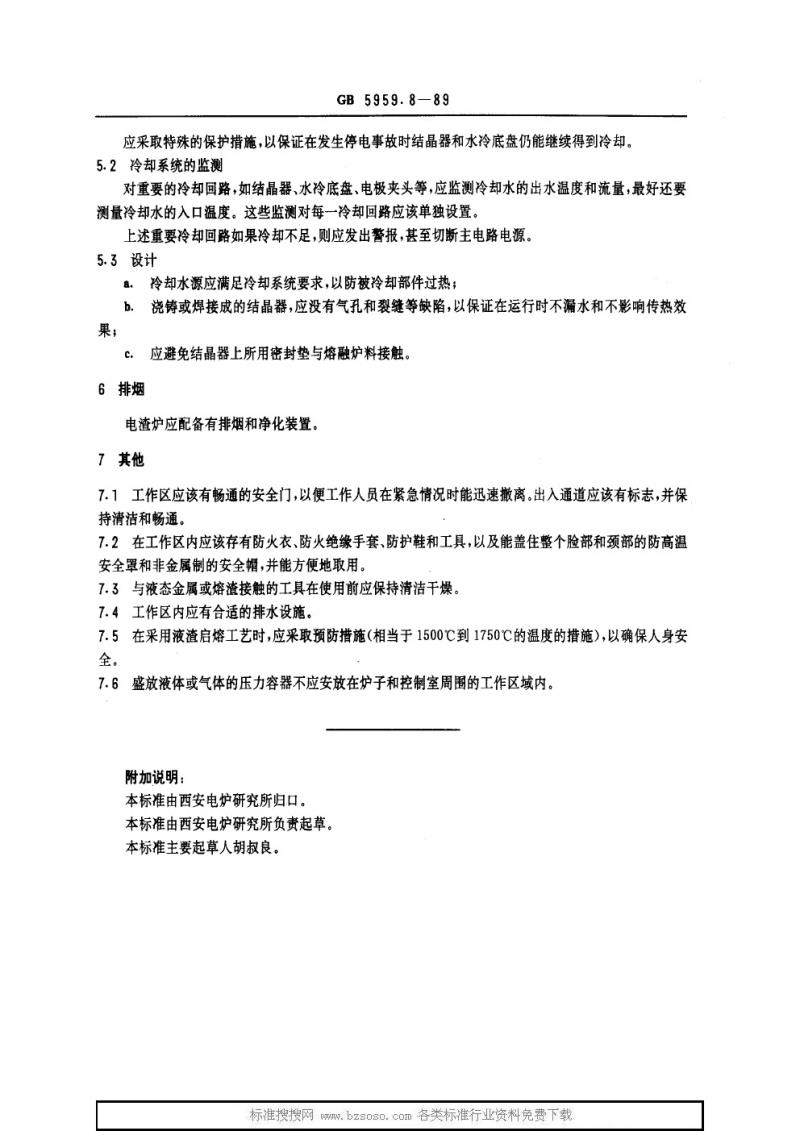

应采取特殊的保护措施，以保证在发生停电事故时结晶器和水冷底盘仍能继续得到冷却。5.2冷却系统的监测
对重要的冷却回路，如结晶器、水冷底盘、电极夹头等，应监测冷却水的出水温度和流量，最好还要测量冷却水的入口温度。这些监测对每一冷却回路应该单独设置。上述重要冷却回路如果冷却不足，则应发出警报，甚至切断主电路电源。5.3设计
8。冷却水源应满足冷却系统要求，以防被冷却部件过热；b.浇铸或焊接成的结晶器，应没有气孔和裂缝等缺陷，以保证在运行时不漏水和不影响传热效果，
应避免结晶器上所用密封垫与熔融炉料接触。c.
6排烟
电渣炉应配备有排烟和净化装置。7其他
7.1工作区应该有畅通的安全门，以便工作人员在紧急情况时能迅速撤离。出入通道应该有标志，并保持清洁和畅通，
7.2在工作区内应该存有防火衣、防火绝缘手套、防护鞋和工具，以及能盖住整个脸部和颈部的防高温安全罩和非金属制的安全帽，并能方便地取用。7.3与液态金属或熔渣接触的工具在使用前应保持清洁干燥。7.4工作区内应有合适的排水设施，7.5在采用液渣启熔工艺时，应采取预防措施（相当于1500℃到1750℃的温度的措施），以确保人身安全。
7.6盛放液体或气体的压力容器不应安放在炉子和控制室周围的工作区域内。附加说明：
本标准由西安电炉研究所归口。本标准由西安电炉研究所负责起草。本标准主要起草人胡叔良。
