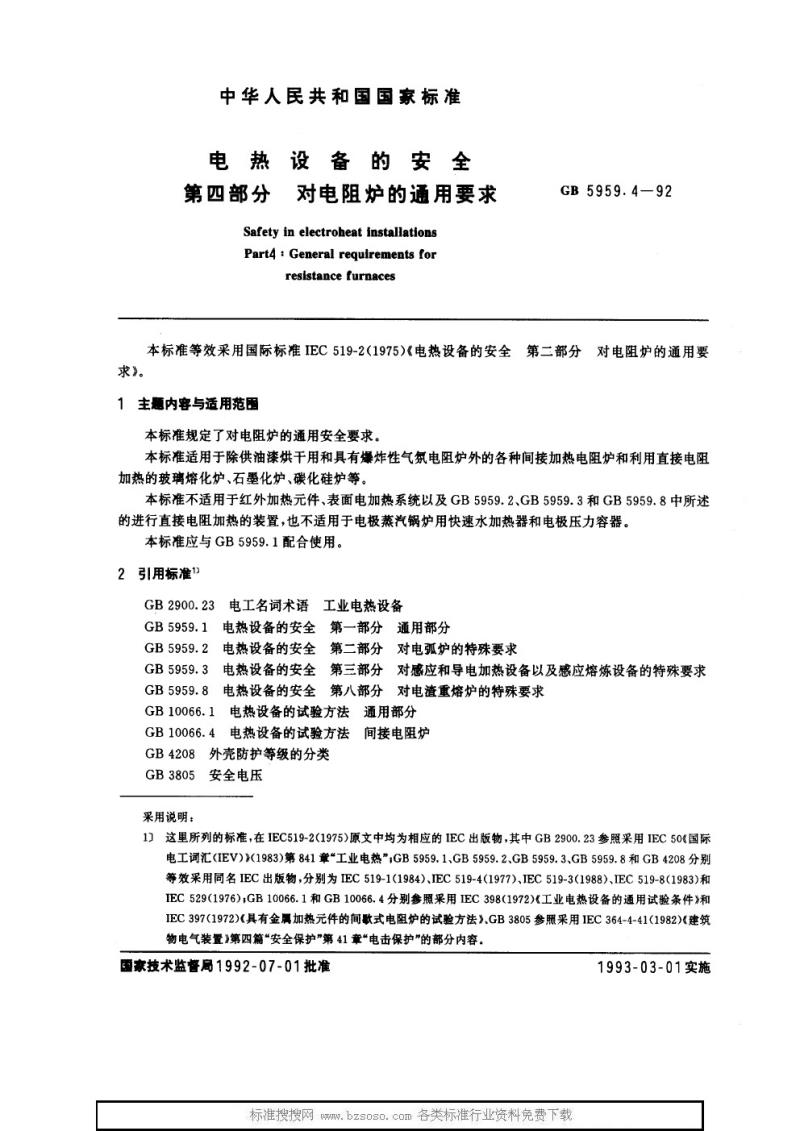

【国家标准(GB)】 电热设备的安全 第四部分 对电阻炉的通用要求

中华人民共和国国家标准
电热设备的安全 第四部分 对电阻炉的通用要求
Safety in electroheat installations Part 4: General requirements for resistance furnaces
GB5959.4—92
本标准等效采用国际标准 IEC519-2（1975）《电热设备的安全 第二部分 对电阻炉的通用要求》。
1 主题内容与适用范围
本标准规定了电阻炉的通用安全要求，适用于除油漆烘干和具有爆炸性气氛的电阻炉外的各种间接加热电阻炉及直接电阻加热的玻璃熔化炉、石墨化炉、碳化硅炉等。本标准不适用于红外加热元件、表面电加热系统，以及 GB5959.2、GB5959.3 和 GB5959.8 中所述的直接电阻加热装置，也不适用于电极蒸汽锅炉用快速水加热器和电极压力容器。本标准应与 GB5959.1 配合使用。
2 引用标准
GB2900.23 电工名词术语 工业电热设备
GB5959.1 电热设备的安全 第一部分 通用要求
GB5959.2 电热设备的安全 第二部分 对电弧炉的特殊要求
GB5959.3 电热设备的安全 第三部分 对感应和导电加热设备以及感应熔炼设备的特殊要求
GB5959.8 电热设备的安全 第八部分 对电渣重熔炉的特殊要求
GB10066.1 电热设备的试验方法 通用部分
GB10066.4 电热设备的试验方法 间接电阻炉
GB4208 外壳防护等级的分类
GB3805 安全电压

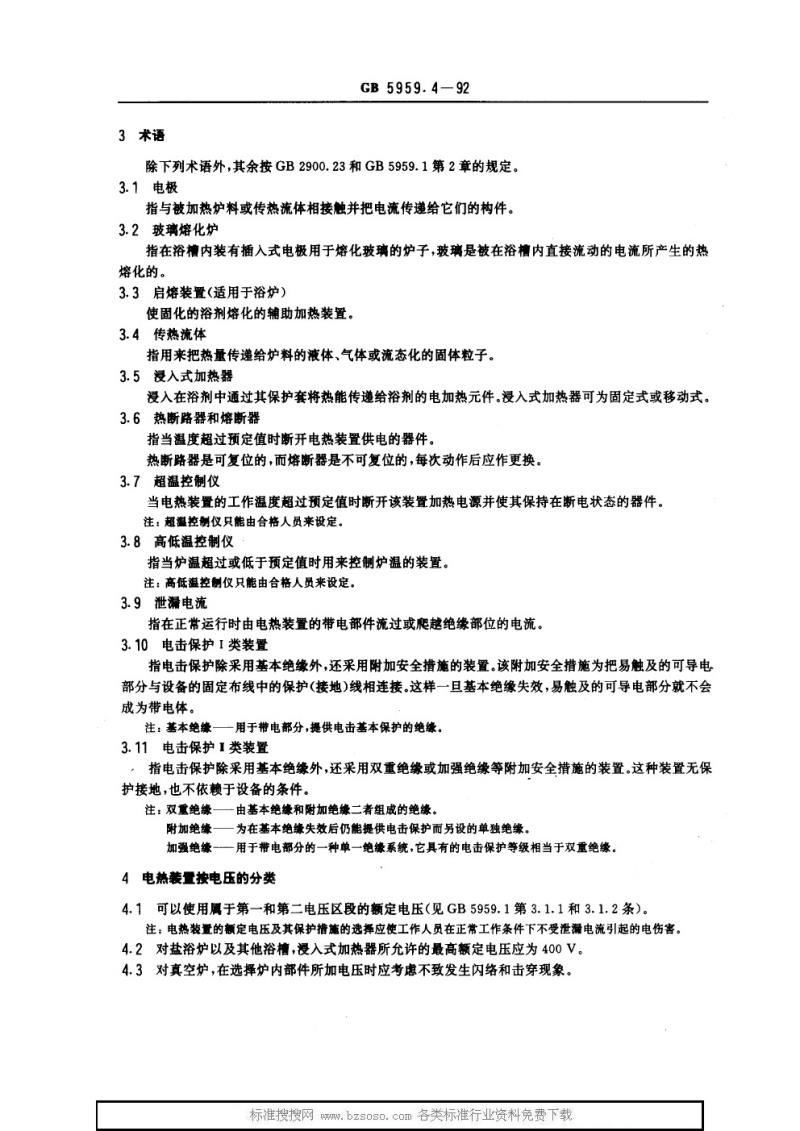

3 术语
除下列术语外，其余按 GB2900.23 和 GB5959.1 第2章规定。
3.1 电极：与被加热炉料或传热流体接触并传递电流的构件。
3.2 玻璃熔化炉：在浴槽内装有插入式电极用于熔化玻璃的炉子，玻璃由直接电流产生热熔化。
3.3 启熔装置（适用于浴炉）：使固化的浴剂熔化的辅助加热装置。
3.4 传热流体：用于将热量传递给炉料的液体、气体或流态化固体粒子。bZxz.net
3.5 浸入式加热器：浸入浴剂中，通过保护套将热能传递给浴剂的电加热元件，可为固定式或移动式。
3.6 热断路器和熔断器：当温度超过预定值时断开电热装置供电的器件，热断路器可复位，熔断器不可复位，每次动作后需更换。
3.7 超温控制仪：当电热装置工作温度超过预定值时断开加热电源并保持断电状态，仅由合格人员设定。
3.8 高低温控制仪：当炉温超过或低于预定值时控制炉温的装置，仅由合格人员设定。
3.9 泄漏电流：正常运行时电热装置带电部件流过或爬越绝缘部分的电流。
3.10 电击保护 I 类装置：采用基本绝缘并增加附加安全措施，将易触及可导电部分与保护接地线连接。
3.11 电击保护 II 类装置：采用基本绝缘和双重或加强绝缘，无保护接地，提供电击保护。双重绝缘为附加单独绝缘，加强绝缘为单一绝缘系统，电击保护等级相当于双重绝缘。
4 电热装量按电压的分类
4.1 可使用第一和第二电压区段的额定电压（见 GB5959.1 第3.1.1 和 3.1.2 条），额定电压及保护措施应保证工作人员在正常工作条件下免受泄漏电流伤害。
4.2 对盐浴炉及其他浴槽，浸入式加热器最高额定电压应为 400V。
4.3 对真空炉，额定电压选择应符合安全要求。
