【国家标准(GB)】电线电缆识别标志第1部分：一般规定

本网站发布时间： 1986-11-20

GB6995.1-1986
↓ 点击下载此标准

基本信息

标准号：
GB 6995.1-1986
标准名称：
电线电缆识别标志第1部分：一般规定
标准类别：
国家标准(GB)
英文名称：
Identification marks of wires and cables Part 1: General provisions
发布日期：
1986-11-20
实施日期：
1987-10-01
作废日期：
2009-03-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
42.34 KB

手机扫码下载更方便

标准分类号

标准ICS号：
电气工程>>29.060电线和电缆
中标分类号：
电工>>电工材料和通用零件>>K10电工材料和通用零件综合

关联标准

替代情况：
被GB/T 6995.1-2008代替
采标情况：
neq IEC 304：1982

出版信息

出版社：
中国标准出版社
页数：
2页
标准价格：
12.0 元
出版日期：
1987-10-01

其他信息

首发日期：
1986-11-20
复审日期：
2004-10-14
起草人：
李桂春
起草单位：
上海电缆所
提出单位：
中华人民共和国机械工业部
发布部门：
国家标准局
主管部门：
中国电器工业协会
相关标签：
标志电线电缆识别规定

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准适用于电气装备电线电缆、电力电缆和通信电缆等电缆识别标志及绝缘线芯的识别标志。 GB 6995.1-1986 电线电缆识别标志第1部分：一般规定 GB6995.1-1986

标准内容

部分标准内容：

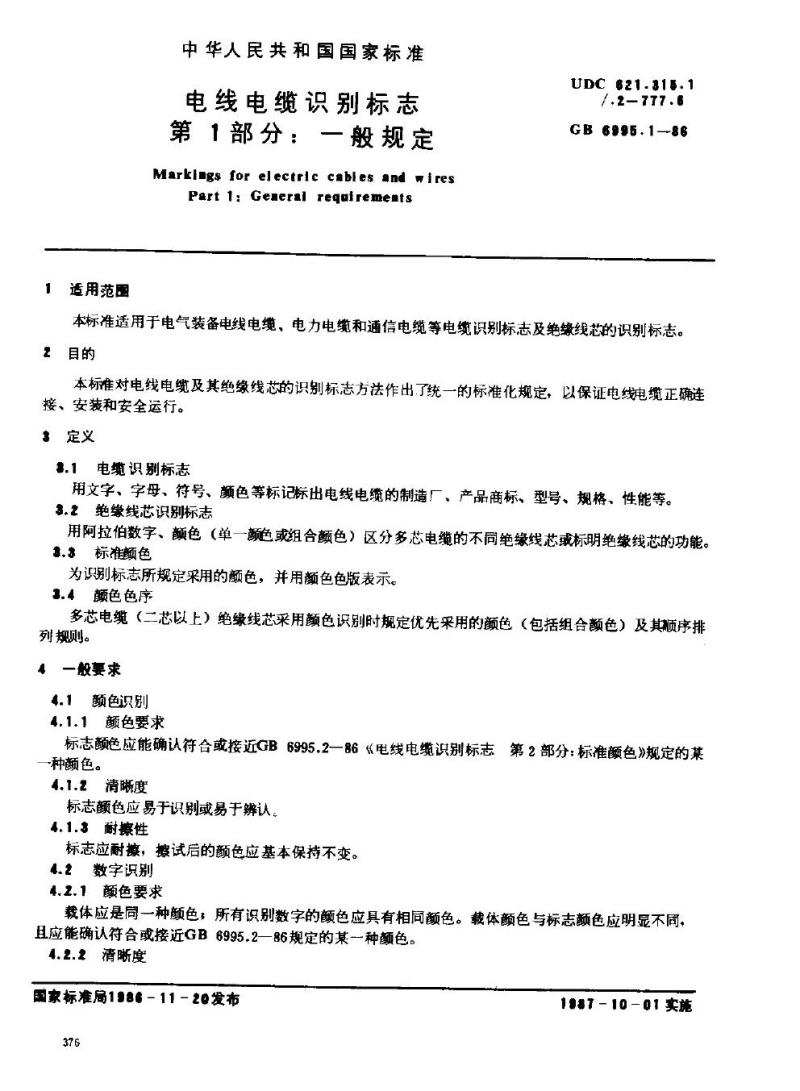

1 适用范围
中华人民共和国国家标准
电线电缆识别标志 第1部分：一般规定
Markings for electric cables and wires Part 1: General requirements
UDC 621.315.1
GB6995.1-86
本标准适用于电气装备用电线电缆、电力电缆和通信电缆等的识别标志及绝缘线芯的识别标志。
2 目的
本标准对电线电缆及其绝缘线芯的识别标志方法作出统一的标准化规定，以保证电线电缆正确连接、安装和安全运行。
3 定义
3.1 电缆识别标志
用文字、字母、符号、颜色等标记电线电缆的制造厂、产品商标、型号、规格和性能等。
3.2 绝缘线芯识别标志
用阿拉伯数字、颜色（单色或组合颜色）区分多芯电缆的不同绝缘线芯或标明其功能。
3.3 标准颜色
为识别标志规定采用的颜色，并用颜色色版表示。
3.4 颜色色序
多芯电缆（二芯以上）绝缘线芯采用颜色识别时规定优先采用的颜色（包括组合颜色）及排列顺序规则。
4 一般要求
4.1 颜色识别
4.1.1 颜色要求
标志颜色应能确认符合或接近GB6995.2-86《电线电缆识别标志 第2部分：标准颜色》规定的颜色。
4.1.2 清晰度
标志颜色应易于识别和辨认。
4.1.3 耐擦性
标志应耐擦，试验后颜色应基本保持不变。

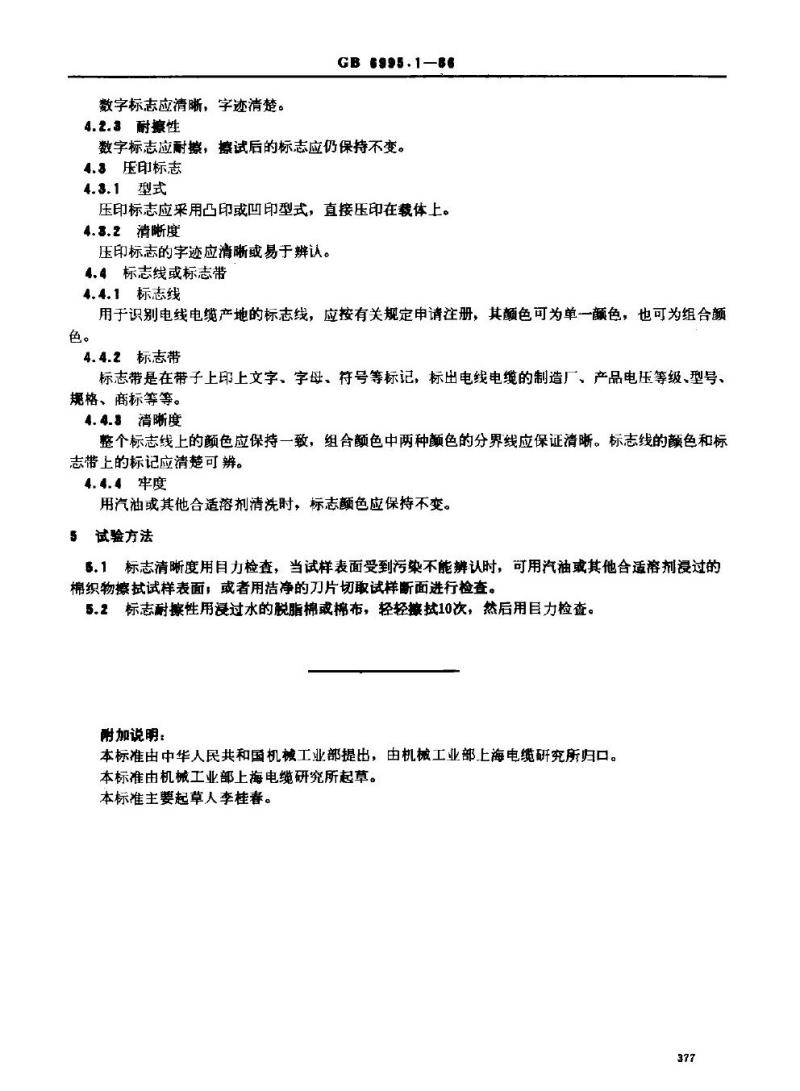

4.2 数字识别
4.2.1 颜色要求
载体应为同一种颜色，所有识别数字的颜色应相同，并与载体颜色明显不同，颜色应符合或接近GB6995.2-86规定。
4.2.2 清晰度
数字标志应清晰，字迹清楚。
4.2.3 耐擦性
数字标志应耐擦，擦试后仍保持不变。
4.3 压印标志
4.3.1 型式
压印标志应采用凸印或凹印型式，直接压印在载体上。
4.3.2 清晰度
压印标志的字迹应清晰，易于辨认。
4.4 标志线或标志带
4.4.1 标志线
用于识别电线电缆产地的标志线，应按规定申请注册，其颜色可为单色或组合颜色。
4.4.2 标志带
标志带是在带子上印刷文字、字母、符号等，标出电线电缆的制造厂、产品电压等级、型号、规格和商标等。
4.4.3 清晰度
标志线上的颜色应保持一致，组合颜色分界应清晰，标志线颜色和标志带上的标记应清楚可辨。
4.4.4 牢度
用汽油或其他合适溶剂清洗时，标志颜色应保持不变。
5 试验方法
5.1 标志清晰度
用目力检查，当试样表面污染不能辨认时，可用汽油或其他溶剂浸过的棉布擦拭试样表面，或用洁净刀片切取试样断面检查。
5.2 标志耐擦性
用浸水的脱脂棉或棉布轻轻擦拭试样10次，然后目力检查标志是否保持清晰。
本标准由中华人民共和国机械工业部提出，由机械工业部上海电缆研究所归口起草，主要起草人李桂春。
