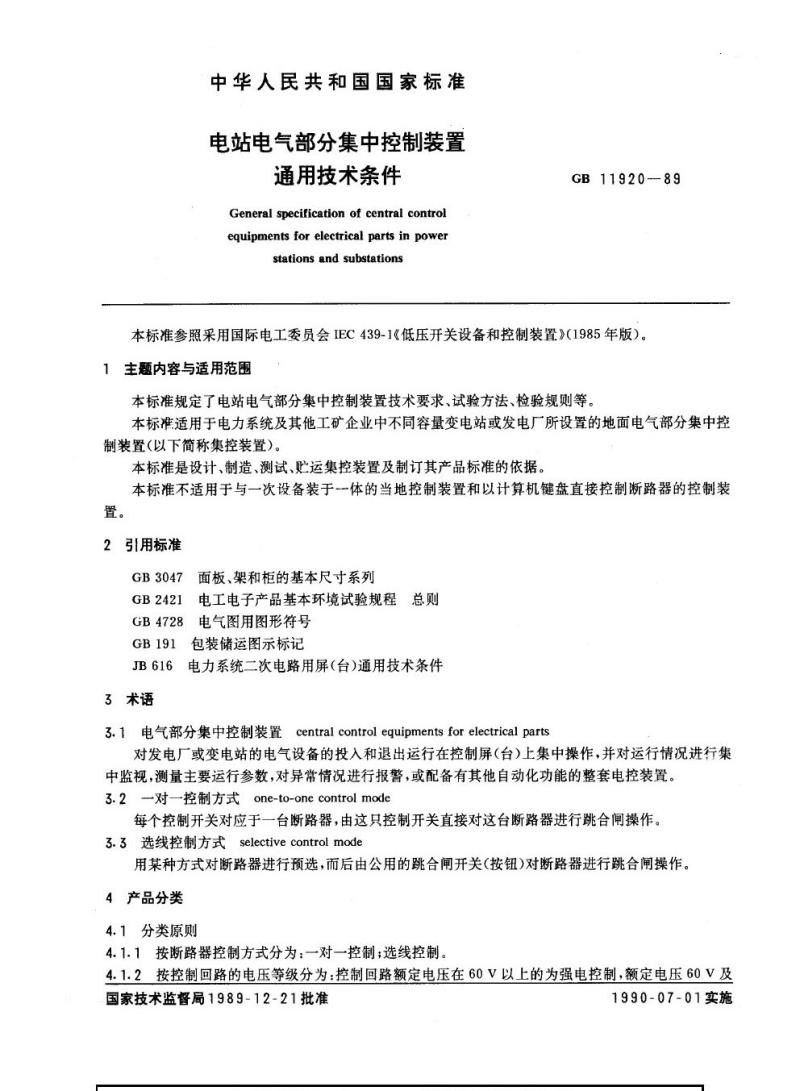

【国家标准(GB)】 电站电气部分集中控制装置通用技术条件

中华人民共和国国家标准
电站电气部分集中控制装置通用技术条件
General specification of central control equipments for electrical parts in power stations and substations
GB11920-89
本标准参照采用国际电工委员会IEC439-1《低压开关设备和控制装置》（1985年版）。

1 范围
本标准规定了电站电气部分集中控制装置的技术要求、试验方法及检验规则。本标准适用于电力系统及其他工矿企业中不同容量变电站或发电厂所设置的地面电气部分集中控制装置（以下简称集控装置）。本标准是设计、制造、测试、贮运集控装置及制订其产品标准的依据，不适用于与一次设备装于一体的当地控制装置及以计算机键盘直接控制断路器的控制装置。

2 规范性引用文件
GB3047 面板、架和柜的基本尺寸系列
GB2421 电工电子产品基本环境试验规程总则
GB4728 电气图用图形符号及包装储运图示标记
GB191 包装储运图示标记
JB616 电力系统二次电路用屏（台）通用技术条件

3 术语
3.1 电气部分集中控制装置（central control equipments for electrical parts）
对发电厂或变电站的电气设备的投入和退出运行在控制屏（台）上集中操作，并对运行情况进行集中监视，测量主要运行参数，对异常情况进行报警，或配备其他自动化功能的整套电控装置。
3.2 一对一控制方式（one-to-one control mode）
每个控制开关对应于一台断路器，由该控制开关直接进行跳合闸操作。
3.3 选线控制方式（selective control mode）
通过预选方式确定断路器，再由公用的跳合闸开关（按钮）进行操作。

4 产品分类
4.1 分类原则
4.1.1 按断路器控制方式分为：一对一控制、选线控制。
4.1.2 按控制回路电压等级分为：控制回路额定电压在60V以上为强电控制，60V及以下为弱电控制。
4.1.3 按实现功能所使用元器件分为：电磁元件型、半导体逻辑电路型。

4.2 结构尺寸
4.2.1 屏（柜）外形尺寸应符合JB616中1.4.1条规定，台的尺寸暂不规定。拼接式控制台每台宽度推荐值为800、1000、1400mm。
4.2.2 插件插箱外形尺寸应符合GB3047规定。

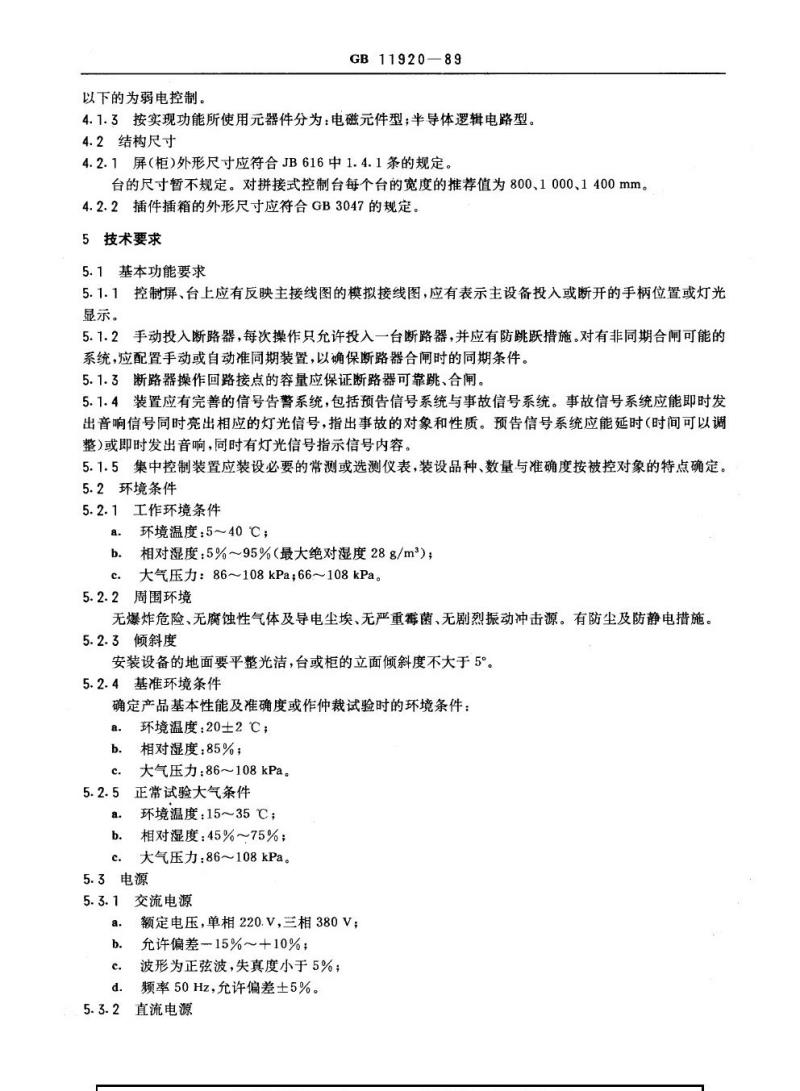

5 技术要求
5.1 基本功能要求
5.1.1 控制屏、台上应有反映主接线图的模拟接线图，并表示主设备投入或断开的手柄位置或灯光显示。bZxz.net
5.1.2 手动投入断路器，每次操作只允许投入一台，并应有防跳跃措施。非同期合闸系统应配置手动或自动准同期装置，确保断路器合闸时满足同期条件。
5.1.3 断路器操作回路接点容量应保证断路器可靠跳、合闸。
5.1.4 装置应有完善的信号告警系统，包括预告信号系统与事故信号系统。事故信号应即时发出音响及灯光信号，指出事故对象和性质。预告信号可延时或即时发出音响及灯光信号，指示内容。
5.1.5 集中控制装置应装设必要的常测或选测仪表，其品种、数量与准确度按被控对象特点确定。

5.2 环境条件
5.2.1 工作环境条件
环境温度：5~40℃
相对湿度：5%~95%（最大绝对湿度28g/m³）
大气压力：86~108kPa
5.2.2 周围环境
无爆炸危险、腐蚀性气体及导电尘埃，无严重霉菌及剧烈振动冲击源，有防尘及防静电措施。
5.2.3 倾斜度
安装设备地面应平整光洁，台或柜立面倾斜度不大于5°。
5.2.4 基准环境条件
确定产品基本性能及准确度或作仲裁试验时环境：温度20±2℃，相对湿度85%，大气压力86~108kPa。
5.2.5 正常试验大气条件
温度15~35℃，相对湿度45%~75%，大气压力86~108kPa。

5.3 电源
5.3.1 交流电源
额定电压：单相220V，三相380V；允许偏差-15%~+10%
波形为正弦波，失真度<5%
频率50Hz，允许偏差±5%
5.3.2 直流电源
额定电压48V、110V、220V；允许偏差-15%~+10%（蓄电池浮充供电时偏差+20%）；纹波系数<5%。

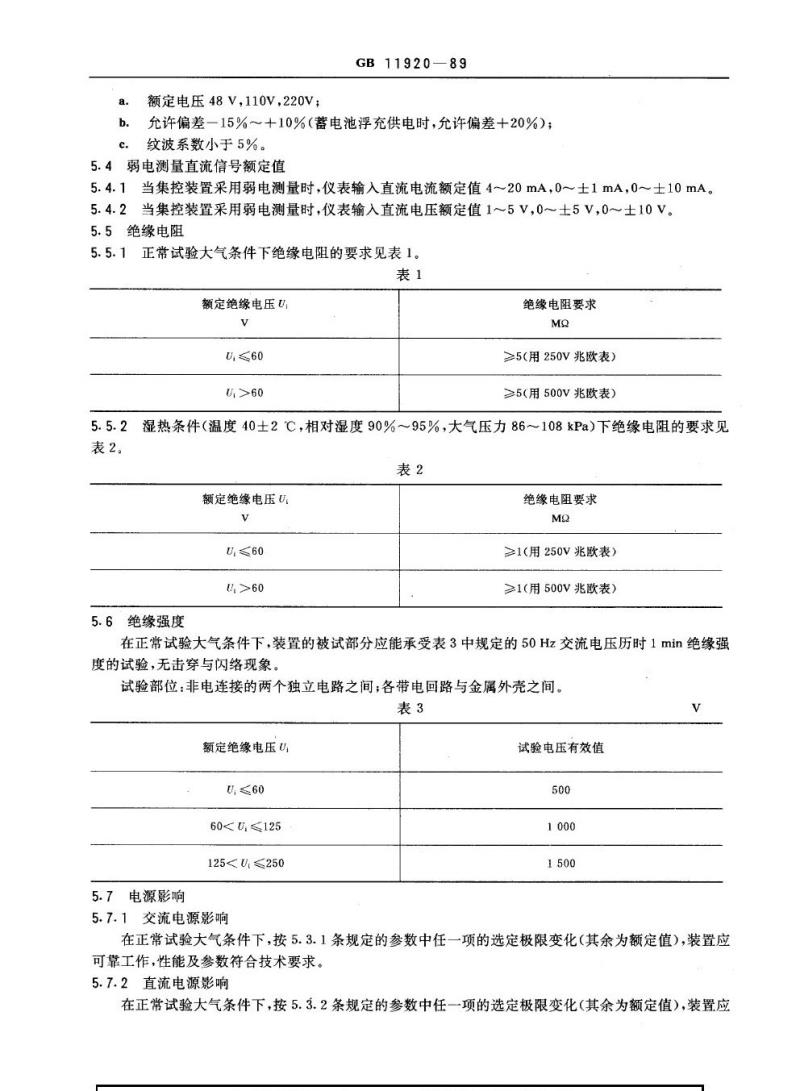

5.4 弱电测量直流信号额定值

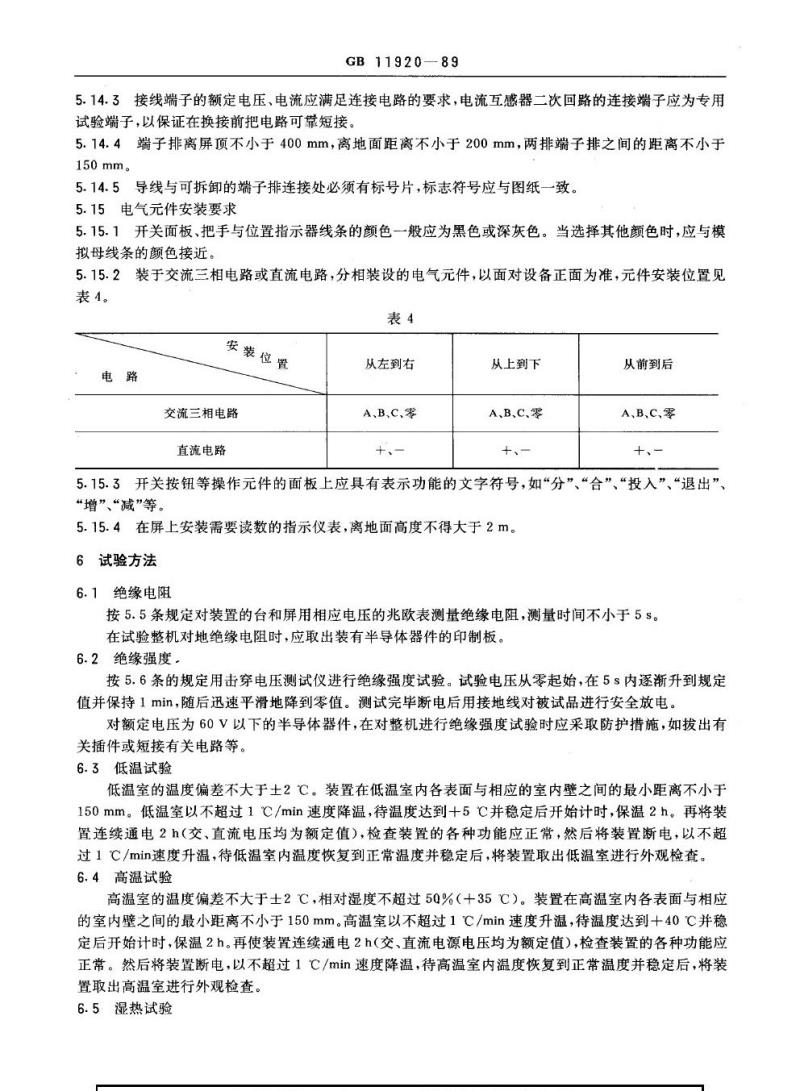

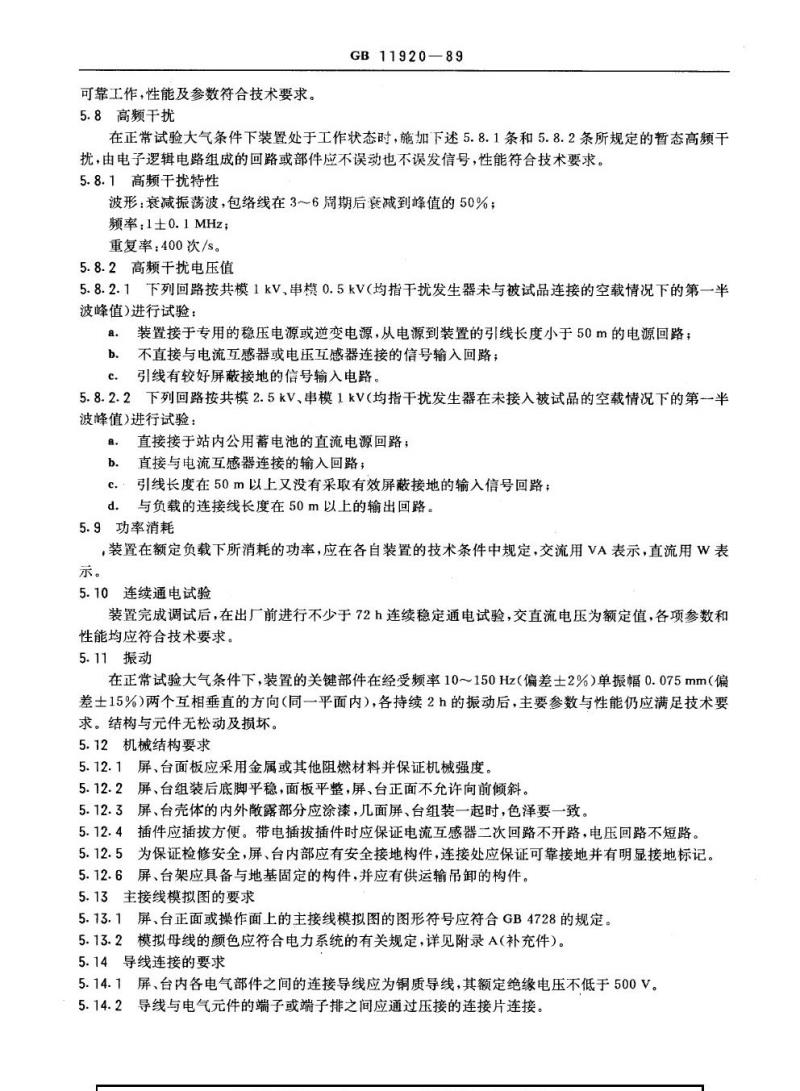

当集控装置采用弱电测量时，仪表输入直流电流额定值为4~2mA。
