【国家标准(GB)】 防爆灯具专用螺口式灯座

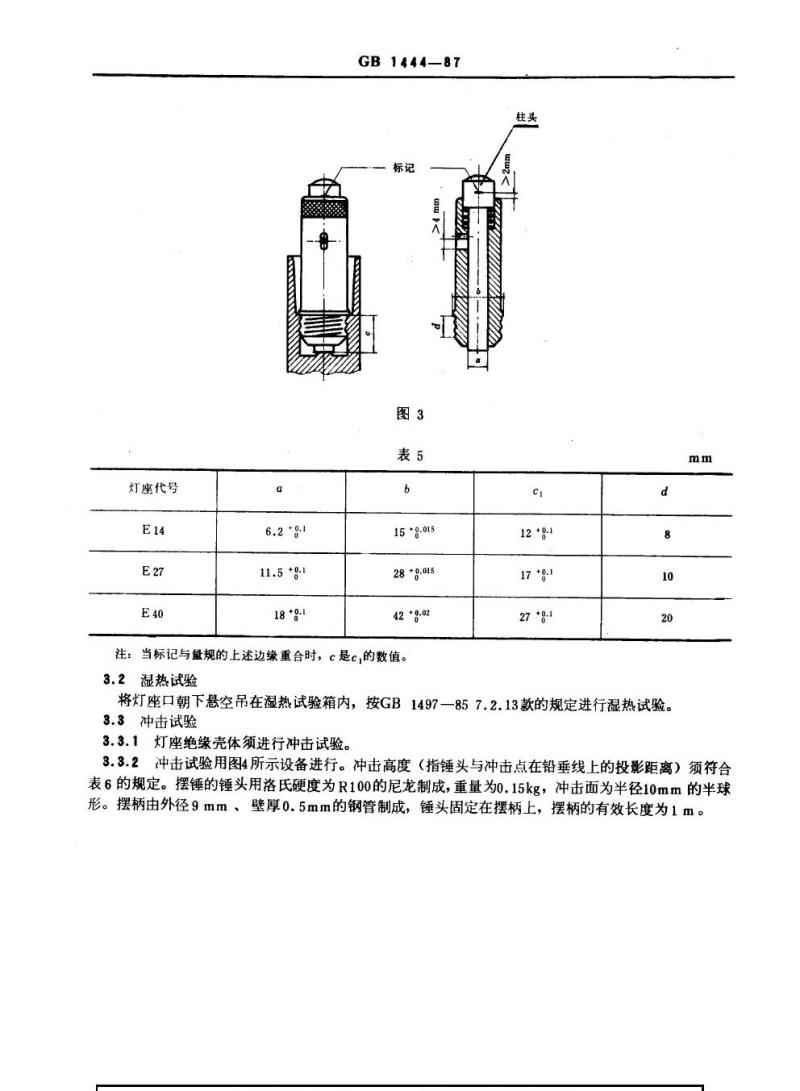

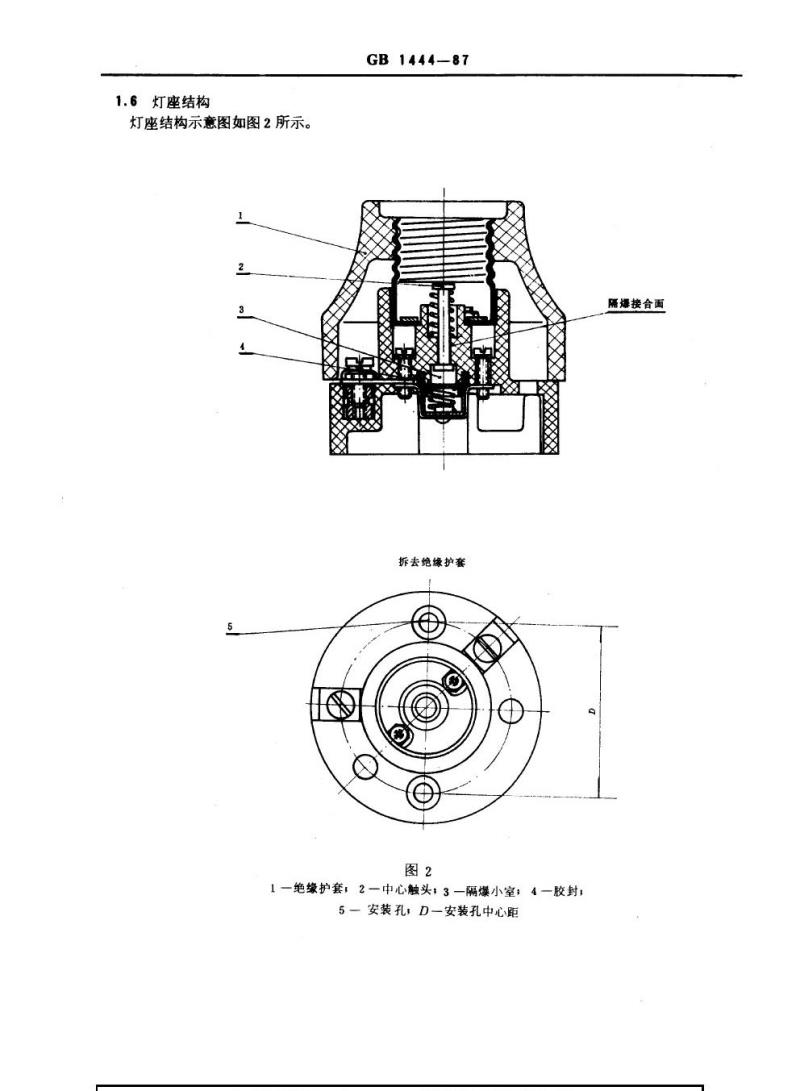

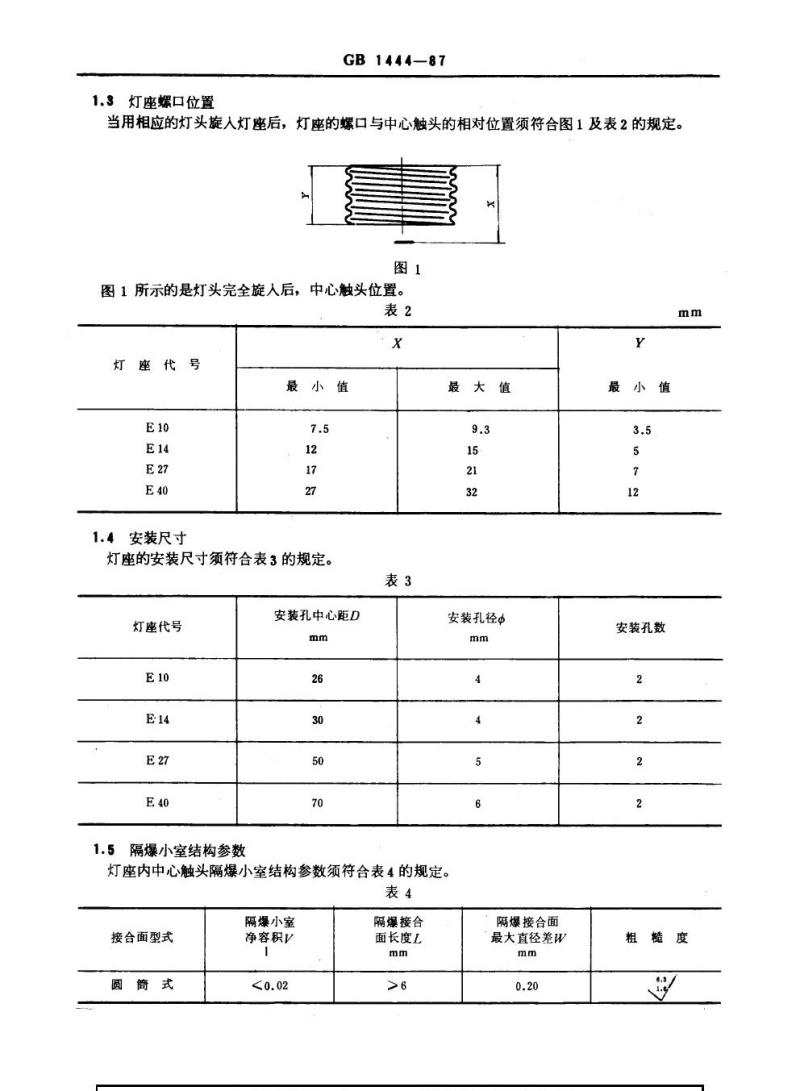

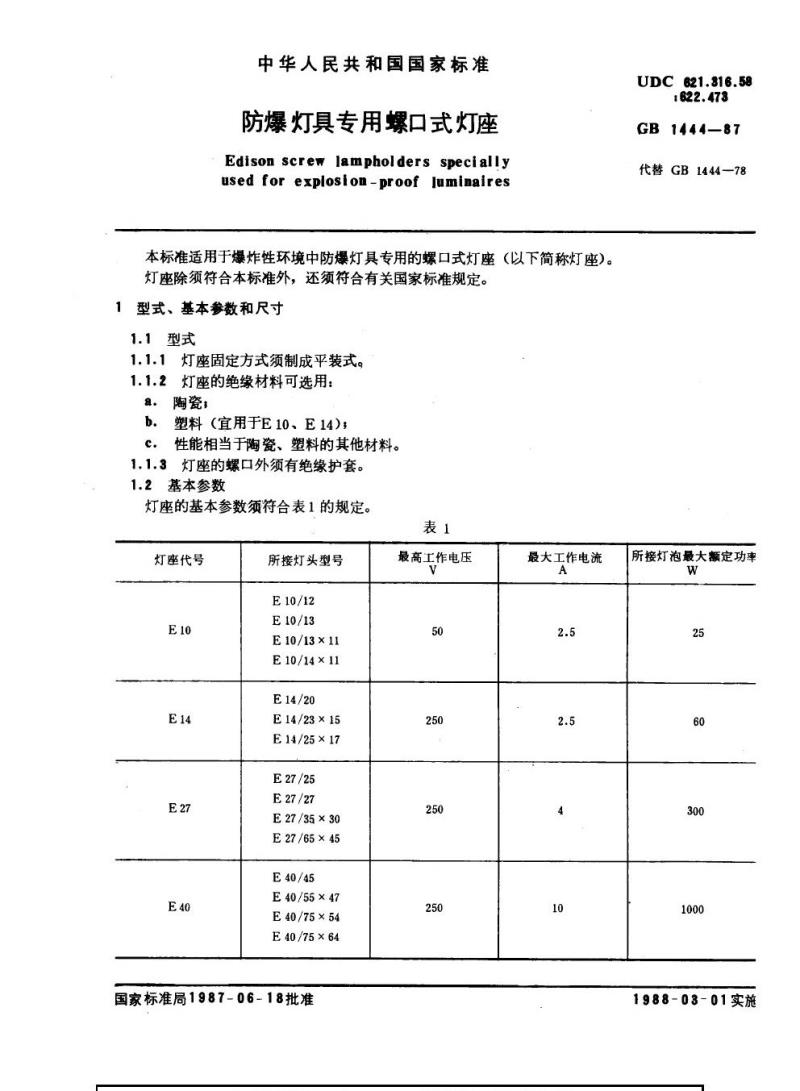

中华人民共和国国家标准防爆灯具专用螺口式灯座Edison screw lampholders specially used for explosion-proof luminaires。本标准适用于爆炸性环境中防爆灯具专用的螺口式灯座（以下简称灯座）。灯座除须符合本标准外，还须符合有关国家标准规定。 1 型式、基本参数和尺寸 1.1 型式 1.1.1 灯座固定方式须制成平装式。 1.1.2 灯座的绝缘材料可选用： a. 陶瓷 b. 塑料（宜用于E10、E14） c. 性能相当于陶瓷、塑料的其他材料。 1.1.3 灯座的螺口外须有绝缘护套。 1.2 基本参数 灯座的基本参数须符合下表的规定。 灯座代号及所接灯头型号： E10: E10/12, E10/13, E10/13×11, E10/14×11 E14: E14/20, E14/23×15, E14/25×17 E27: E27/25, E27/27, E27/35×30, E27/65×45 E40: E40/45, E40/55×47, E40/75×54, E40/75×64 最高工作电压（V）：50~250 最大工作电流（A）：2.5~10 所接灯泡最大额定功率（W）：25~1000 1.3 灯座螺口位置 当用相应的灯头旋入灯座后，灯座的螺口与中心触头的相对位置须符合标准规定。 1.4 安装尺寸 灯座的安装尺寸须符合下表规定： 安装孔中心距D（mm）：E10 26~9.3, E14 30~15, E27 50~21, E40 70~32 安装孔径（mm）：E10 4, E14 5, E27 6, E40 6 安装孔数：2 粗糙度：符合标准要求 1.5 灯座内中心触头隔爆小室结构参数须符合下表规定： 接合面型式：圆筒式隔爆小室 净容积V：<0.02 隔爆接合面长度L（mm）：>6 隔爆接合面最大直径差W（mm）：0.20 最小值（mm）：3.5~12 1.6 灯座结构 灯座结构示意图如下： 1 — 绝缘护套 2 — 中心触头 3 — 隔爆小室 4 — 胶封 5 — 安装孔，D安装孔中心距 隔爆接合面 2 技术要求 2.1 灯座螺纹须符合GB1005-67《灯头和灯座用圆螺纹》的规定。 2.2 灯座内接线柱连接导线处应留适合导线弯曲半径的空间，连接隔爆小室中心触头的接线柱须外接相线，并在螺口连接的接线柱旁标注“0”符号。 2.3 灯座内金属之间的连接螺纹，其有效连接扣数须不少于2扣，接线件的固定须有防松措施。 2.4 灯座内不同极性的导电件之间电气间隙须不小于3mm，爬电距离须不小于4mm。 2.5 灯座的介电强度须符合GB1497-85《低压电器基本标准》7.2.2款规定。 2.6 灯座须能承受湿热试验。 2.7 灯座绝缘壳体须能承受冲击试验。 2.8 灯座须能承受操作试验。 2.9 灯座须能承受温升试验。 2.10 灯座须能承受高温试验。 2.11 灯座内胶封材料须符合GB3836.1-83《爆炸性环境用防爆电气设备通用要求》第12章规定的性能。 2.12 灯座的黑色金属零件须有防蚀性保护层，可采用镀锌（钝化）或镀镍处理，并不得有斑点、起层、剥落现象。零件须能承受盐雾试验。 2.13 灯座内铜和铜合金制成的导电零件和螺口须经镀镍或镀银处理，镀前的螺口须能承受抗开裂试验。 2.14 陶瓷材料须符合GB773-78《低压电瓷瓷件技术条件》的有关规定。 2.15 塑料件须能承受耐燃性和热稳定性试验，塑料件的相对耐泄痕指数须不低于C级。 2.16 塑料件表面应无气泡、裂纹、缺粉、肿胀等缺陷。 3 试验方法 3.1 外观、尺寸检查 3.1.1 灯座须按上述条款的规定，用肉眼和计量工具对样品进行外观和尺寸检查。 3.1.2 灯座的螺口与中心触头的相对位置须符合标准规定。
