【国家标准(GB)】电线电缆识别标志第5部分：电力电缆绝缘线芯识别标志

本网站发布时间： 1970-01-01 08:00:00

GB6995.5-1986
已作废
　点击下载此标准

基本信息

标准号：
GB 6995.5-1986
标准名称：
电线电缆识别标志第5部分：电力电缆绝缘线芯识别标志
标准类别：
国家标准(GB)
英文名称：
Identification marks of wires and cables Part 5: Identification marks of insulated cores of power cables
标准状态：
已作废
发布日期：
1886-11-20
实施日期：
1887-10-01
作废日期：
2009-03-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
34.12 KB

标准分类号

标准ICS号：
电气工程>>29.060电线和电缆
中标分类号：
电工>>电工材料和通用零件>>K10电工材料和通用零件综合

关联标准

替代情况：
被GB/T 6995.5-2008代替
采标情况：
neq BS 6480

出版信息

出版社：
中国标准出版社
页数：
2页
标准价格：
8.0 元
出版日期：
1887-10-01

其他信息

首发日期：
1986-11-20
复审日期：
2004-10-14
起草人：
钱跃新
起草单位：
上海电缆所
归口单位：
全国电线电缆标准化技术委员会
提出单位：
中华人民共和国机械工业部
发布部门：
国家标准局
主管部门：
中国电器工业协会
相关标签：
电线电缆识别标志电力电缆

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准适用于电力电缆绝缘线芯的识别标志，包括充油电缆、不滴流油浸绝缘电缆、粘性油浸纸绝缘电缆、交联聚乙烯绝缘电缆、聚氯乙烯绝缘电缆、聚乙烯绝缘电缆及橡皮绝缘电缆。 GB 6995.5-1986 电线电缆识别标志第5部分：电力电缆绝缘线芯识别标志 GB6995.5-1986

标准内容

部分标准内容：

1适用范围
中华人民共和国国家标准
电线电缆识别标志
第5部分：电力电缆绝缘线芯wwW.bzxz.Net
识别标志
Markings for electric cables aad wiresPart 5: Identifications of insulated coresof power cables
UDC 621.315.1
1.2-771.6
GB 6995.5—86
本标准适用于电力电缆绝缘线芯的识别标志，包括充油电缆、不滴流油浸纸绝缘电缆、粘性油浸纸绝缘电缆、交联象乙烯绝缘电缆、聚氟乙烯绝缘电缆、聚乙烯绝缘电缆及橡皮绝缘电缆。2线芯识别
.1电力电缆绝缘线芯采用数字识别和颜色识别两种方法。2.2充油电缆、不滴流油浸纸绝缘电缆，粘性油浸纸绝缘电缆采用数字识别。2.交联聚乙烯绝缘电缆、聚乙烯绝缘电缆，聚氟乙烯绝缘电缆及橡皮绝缘电缆采用颜色识别。特殊情况下允许采用数字识别。8数字识别
.1一般要求
3.1.1绝缘线芯绝缘层的外层纸带上应印有阿拉伯数字标志。3.1.2除另有规定外，数字标志的颜色应为白色。3.1.。数字标志应清晰，字迹清楚。3.2数字标志的使用
多芯电缆绝缘线芯应采用不同的数字标志，应符合下列规定：2芯电缆.
3芯电缆…
4芯电缆.·
.*-0,1,2,3
其中数字1,2,3用于主线芯，0用于中性线芯。注：标称截面16mm的中性线芯允许不加标志，采用本色。3.3绝缘线芯上相邻两个完整数字标志之间的最大距离为25mm，数字标志的最小高度为4.5mm。3.4数字标志所用着色剂应不易退色，并且应为化学中性，对电缆纸纤维无有害影响。4颜色识别
4.1多芯电缆绝缘线芯应采用不同的颜色标志，应符合下列规定。2芯电缆
3芯电缆·
4芯电缆
国家标准局1986-11-20发布
红、浅蓝
·红、黄、绿
红、黄、绿、浅蓝
198T-10-01实施
GB 6895.5—86
其中颜色红、黄、绿用于主线芯，浅蓝用于中性线芯。4.2聚氯乙烯绝缘电缆的绝缘线芯一般应采用着色绝缘料，但也允许采用数字标志。4.3不易着色的绝缘线芯允许采用标志纱或标志色带。附加说明：
本标准由中华人民共和国机械工业部提出，由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所起草。本标准主要起草人钱跃新。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

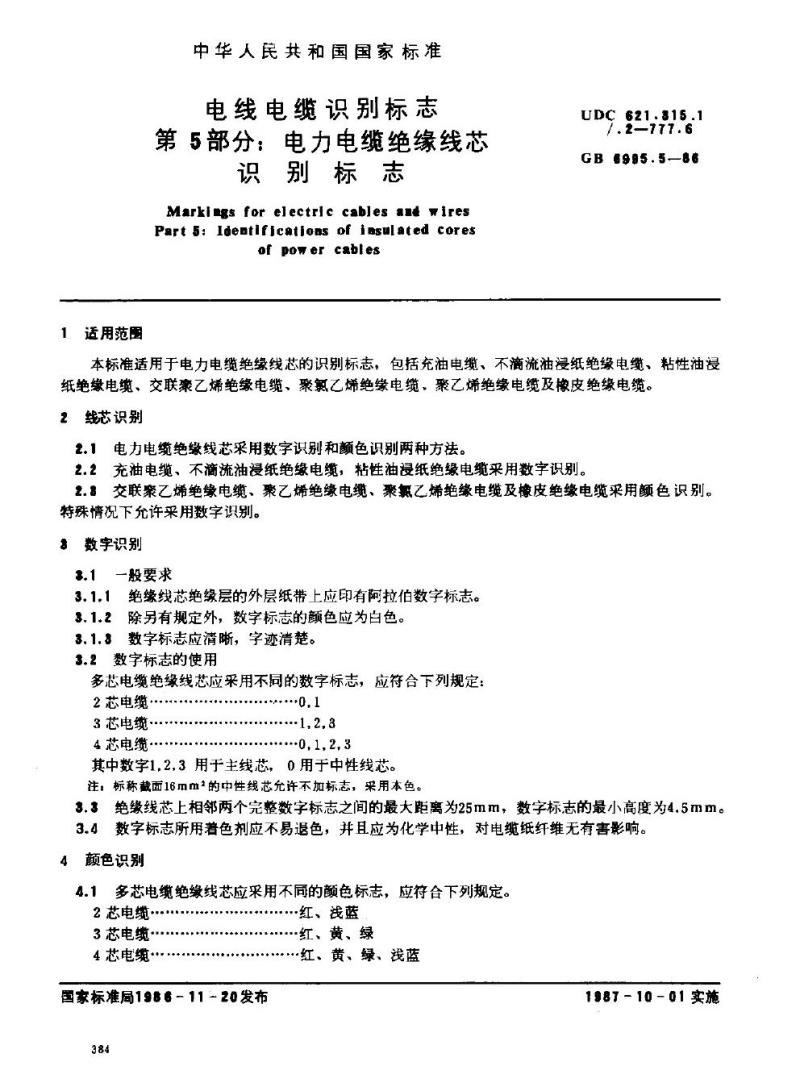

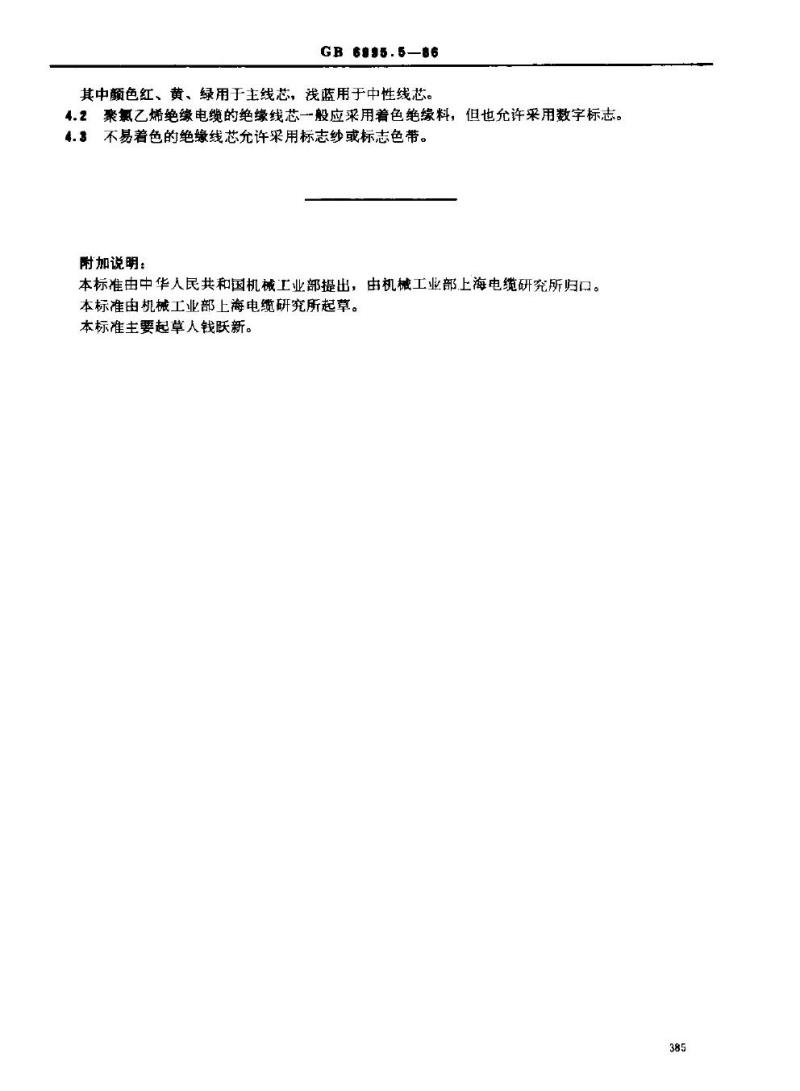

标准图片预览
