标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了铝合金接触线产品品种、规格、技术要求及检验规则。本标准适用于铁路、工矿、城市交通等电气运输、起重系统用的铝合金接触线。铝合金接触线除应符合本标准的规定要求外，还应符合GBl2971．1的规定。 GB 12971.5-1991 电力牵引用接触线第5部分：铝合金接触线 GB12971.5-1991

标准内容

部分标准内容：

中华人民共和国国家标准

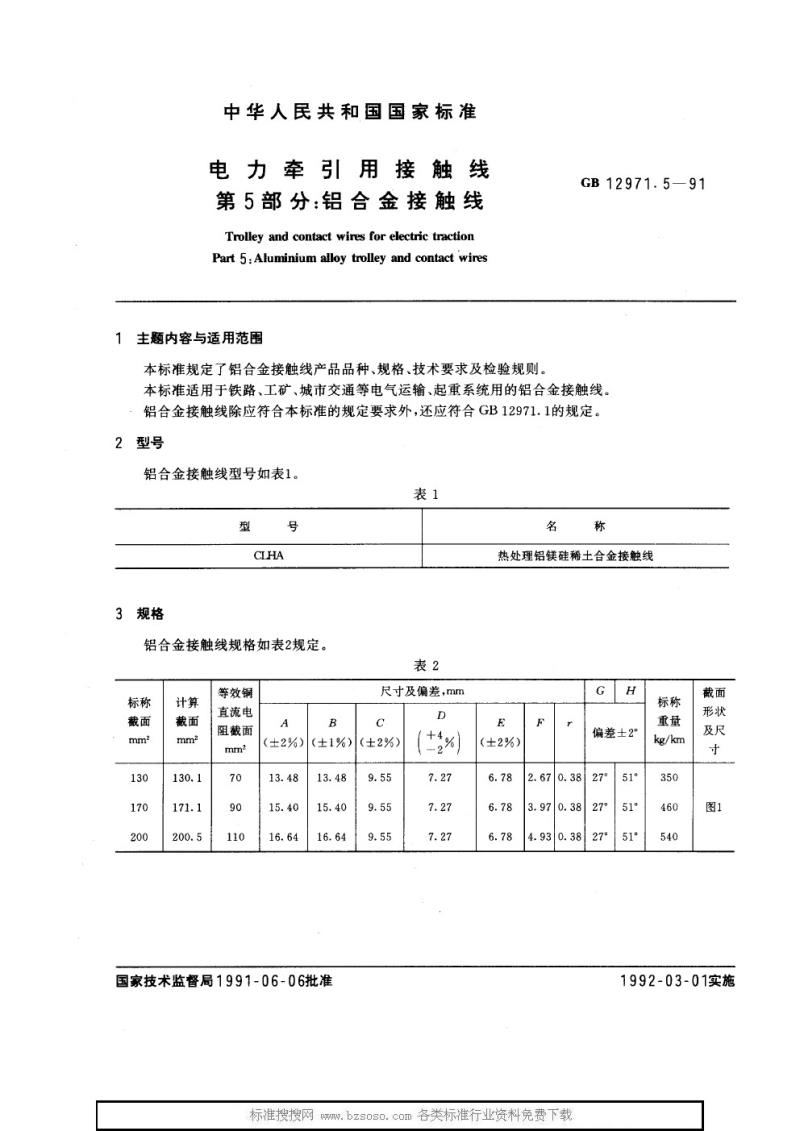

电力牵引用接触线 第5部分：铝合金接触线
Trolley and contact wires for electric traction Part 5: Aluminium alloy trolley and contact wires

1 主题内容与适用范围
本标准规定了铝合金接触线产品的品种、规格、技术要求及检验规则（GB12971.5-91）。本标准适用于铁路、工矿、城市交通等电气运输及起重系统用的铝合金接触线。铝合金接触线除应符合本标准规定外，还应符合GB12971.1的相关规定。

2 型号
铝合金接触线型号如下表所示：
表1 型号
CLHA

3 规格
铝合金接触线规格如表2规定。
表2 尺寸及偏差（mm）
| 标称截面 (mm²) | 计算截面 (mm²) | 等效铜直流电阻截面 (mm²) | 名称 | 尺寸偏差 (A/B/C/D/E/G/H) | 标称重量 (kg/km) |
|----------------|----------------|----------------------|----------------------------|-------------------------|----------------|
| 130 | 130.1 | 70 | 热处理铝镁硅稀土合金接触线 | 按表规定 | 350 |
| 170 | 171.1 | 90 | 热处理铝镁硅稀土合金接触线 | 按表规定 | 460 |
| 200 | 200.5 | 110 | 热处理铝镁硅稀土合金接触线 | 按表规定 | 540 |

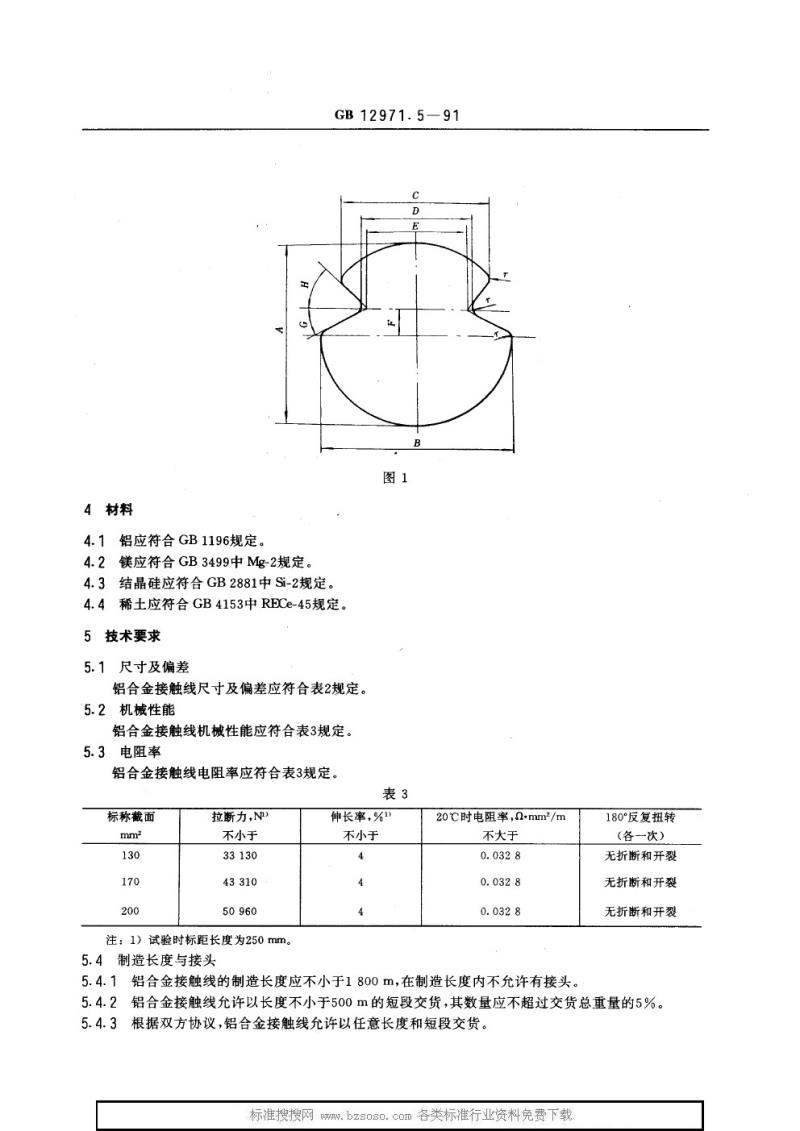

4 材料
4.1 铝应符合GB1196规定。
4.2 镁应符合GB3499中Mg-2规定。
4.3 结晶硅应符合GB2881中Si-2规定。
4.4 稀土应符合GB4153中RECe-45规定。

5 技术要求
5.1 尺寸及偏差
铝合金接触线的尺寸及偏差应符合表2规定。
5.2 机械性能
铝合金接触线机械性能应符合表3规定。
5.3 电阻率
铝合金接触线电阻率应符合表3规定。
表3 型号规格与性能此内容来自标准下载网
| 标称截面 (mm²) | 拉断力 (N) 不小于 | 伸长率 (%) 不小于 | 20℃时电阻率 (Ωmm/m) 不大于 | 180°反复扭转 |
|----------------|-----------------|-----------------|---------------------------|----------------|
| 130 | 33130 | 4 | 0.0328 | 无折断和开裂 |
| 170 | 43310 | 4 | 0.0328 | 无折断和开裂 |
| 200 | 50960 | 4 | 0.0328 | 无折断和开裂 |

5.4 制造长度与接头
5.4.1 铝合金接触线的制造长度应不小于1800m，在制造长度内不允许有接头。
5.4.2 铝合金接触线允许以长度不小于500m的短段交货，其数量不超过交货总重量的5%。
5.4.3 根据双方协议，铝合金接触线可按任意长度和短段交货。

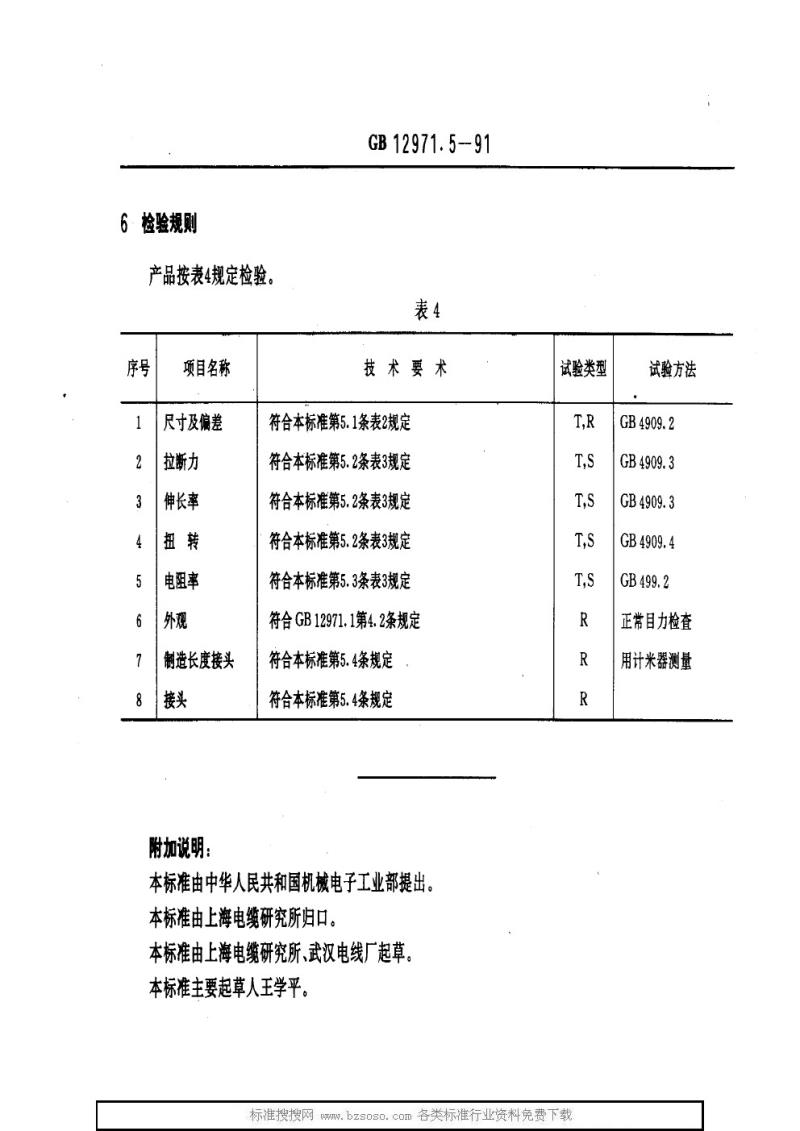

6 检验规则
产品按表4规定检验。
表4 检验项目
| 序号 | 项目名称 | 技术要求 | 试验类型 | 试验方法 |
|------|----------|------------|-----------|------------|
| 1 | 尺寸及偏差 | 符合第5.1条表2规定 | T,R | GB4909.2 |
| 2 | 拉断力 | 符合第5.2条表3规定 | T,s | GB4909.3 |
| 3 | 伸长率 | 符合第5.2条表3规定 | T,s | GB4909.3 |
| 4 | 扭转 | 符合第5.2条表3规定 | T,s | GB4909.4 |
| 5 | 电阻率 | 符合第5.3条表3规定 | T,s | GB499.2 |
| 6 | 外观 | 符合GB12971.1第4.2条规定 | R | 正常目力检查 |
| 7 | 制造长度 | 符合第5.4条规定 | R | 用计米器测量 |
| 8 | 接头 | 符合第5.4条规定 | R | 用计米器测量 |

本标准由中华人民共和国机械电子工业部提出，由上海电缆研究所归口，由上海电缆研究所和武汉电线厂起草，主要起草人王学平。
