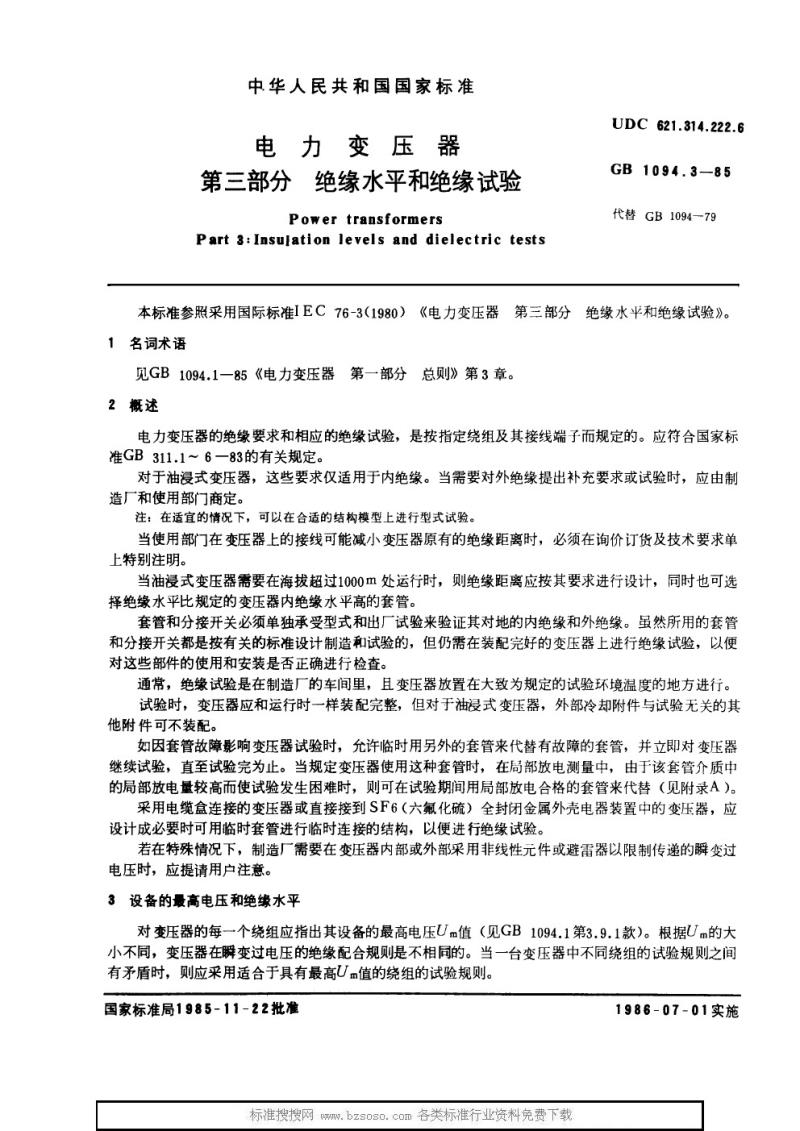

中华人民共和国国家标准
电力变压器 第三部分 绝缘水平和绝缘试验
Power transformers Part 3: Insulation levels and dielectric tests
UDC 621.314.222.6
GB1094.3—85
代替 GB1094-79

本标准参照国际标准 IEC 76-3（1980）《电力变压器第三部分绝缘水平和绝缘试验》。

1 名词术语
见 GB1094.1—85《电力变压器第一部分 总则》第3章。

2 概述
电力变压器的绝缘要求和相应的绝缘试验按指定绕组及其接线端子规定，应符合 GB311.1～6—83 的有关规定。油浸式变压器的要求仅适用于内绝缘。若需对外绝缘提出补充要求或试验，应由制造厂和使用部门商定。
注：在适宜情况下，可在结构模型上进行型式试验。若使用部门接线可能减小原有绝缘距离，须在询价订货及技术要求单上注明。

油浸式变压器在海拔超过1000m处运行时，绝缘距离应按要求设计，可选择高于内绝缘水平的套管。套管和分接开关须单独承受型式和出厂试验以验证对地内外绝缘。虽然套管和分接开关按标准设计和试验，但仍需在装配完好的变压器上进行绝缘试验，以检查部件使用和安装是否正确。试验通常在制造厂车间进行，变压器应完整装配，油浸式变压器的外部冷却附件及与试验无关的其他附件可不装配。
如套管故障影响试验，可临时用其他套管代替，直至试验完成。使用电缆盒或直接接到 SF6 全封闭金属外壳电器装置的变压器，应设计成可用临时套管进行绝缘试验。特殊情况下，如需在变压器内部或外部采用非线性元件或避雷器限制瞬变过电压，应通知用户。

3 设备的最高电压和绝缘水平
每个绕组应标明其设备最高电压 Um 值（见 GB1094.1 第3.9.1款）。Um 值不同，瞬变过电压绝缘配合规则不同。若绕组试验规则有矛盾，应采用适合最高 Um 值绕组的试验规则。

国家标准局 1985-11-22 批准，1986-07-01 实施
GB1094.3-85

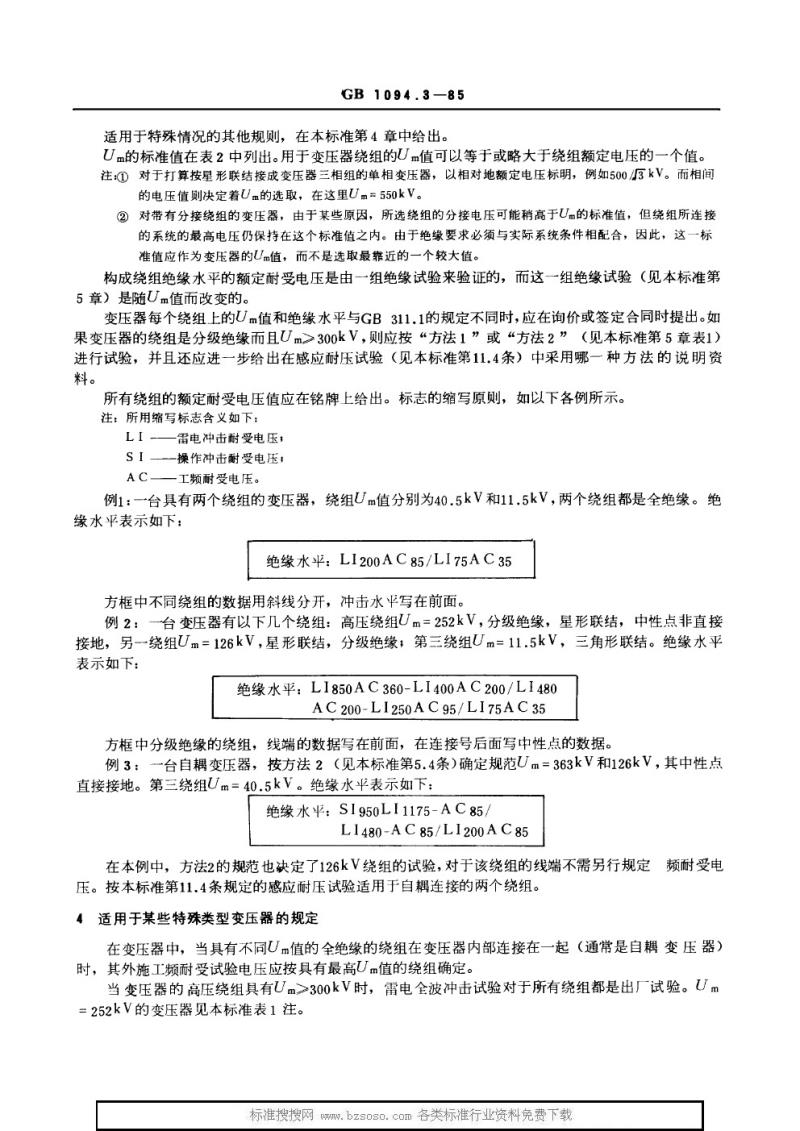

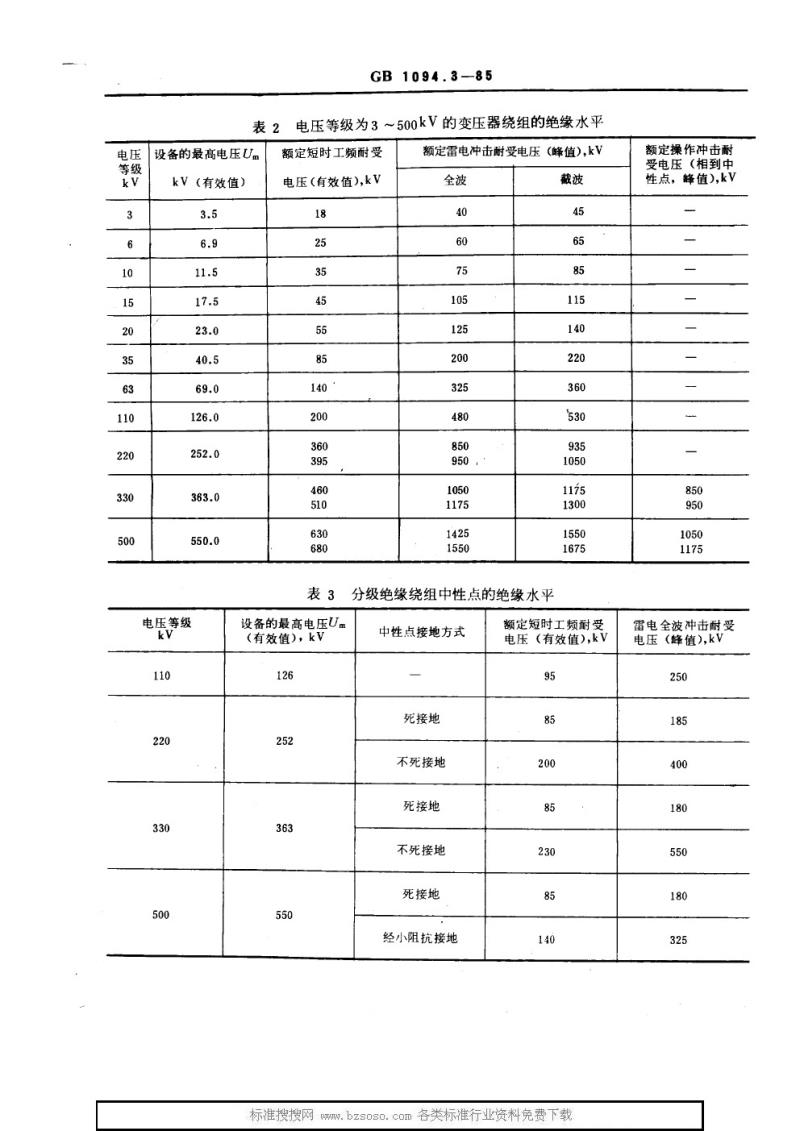

特殊情况的其他规则在第4章给出。Um 的标准值见表2。绕组 Um 值可等于或略大于额定电压。
注：① 单相变压器按星形联结成三相组时，以相对地额定电压标明，例如 500/3 kV，则相间电压决定 Um 选取，如 Um=550 kV。② 带分接绕组的变压器，分接电压可能略高于标准值，但所连接系统最高电压仍在标准值内。
Www.bzxZ.net

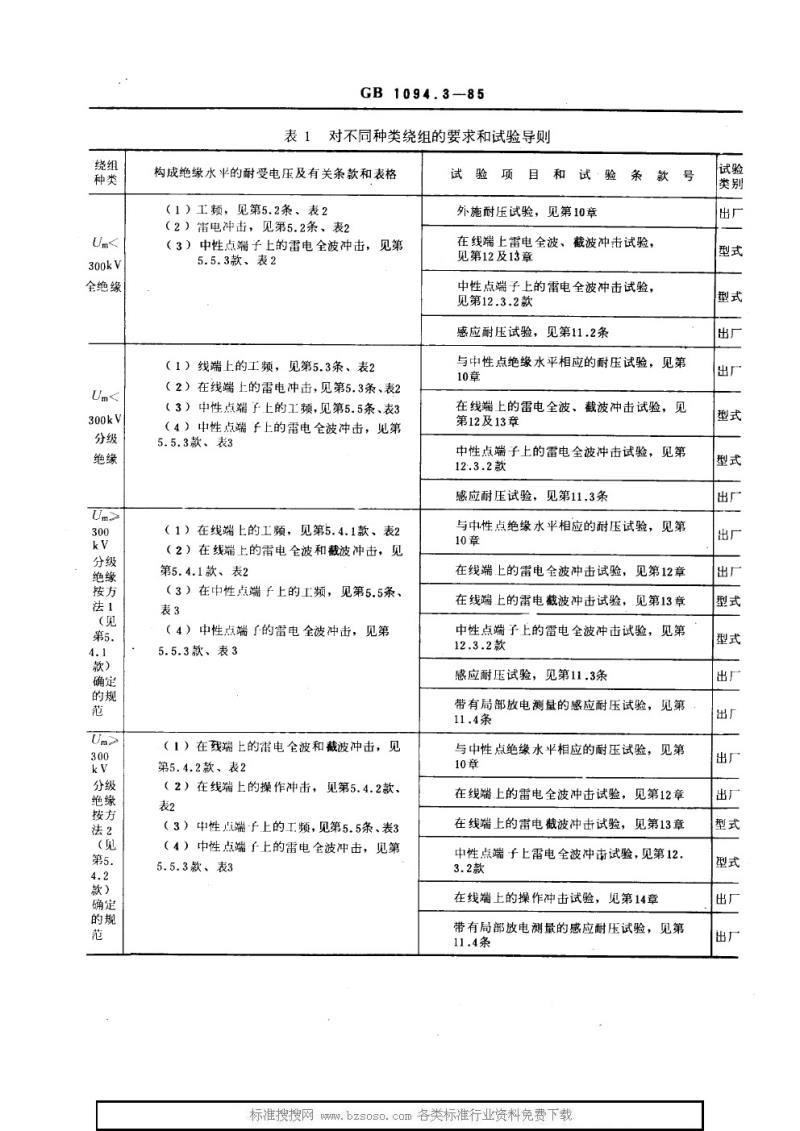

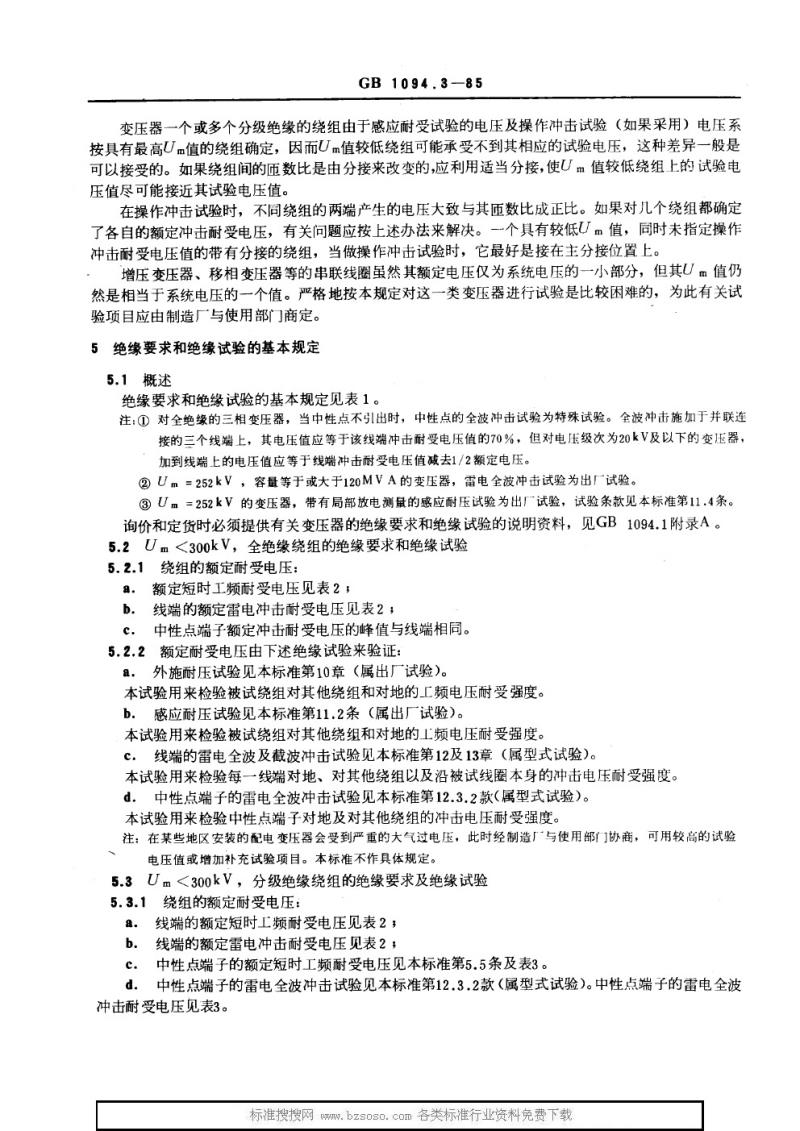

构成绕组绝缘水平的额定耐受电压通过一组绝缘试验验证（见第5章），随 Um 值而改变。绕组 Um 值和绝缘水平与 GB311.1 不同时，应在询价或合同中提出。分级绝缘且 Um>300 kV 的绕组，应按“方法1”或“方法2”（见第5章表1）进行试验，并说明感应耐压试验采用的方法。

所有绕组额定耐受电压值应标注在铭牌上。缩写标志原则如下：
LI — 雷电冲击耐受电压
SI — 操作冲击耐受电压
AC — 工频耐受电压

例1：两绕组变压器，Um 分别为 40.5 kV 和 11.5 kV，均为全绝缘。绝缘水平表示：LI200AC85/LI75AC35
例2：三绕组变压器，高压绕组 Um=252 kV，分级绝缘，星形联结，中性点非直接接地；次级绕组 Um=126 kV，星形联结，分级绝缘；低压绕组 Um=11.5 kV，三角形联结。绝缘水平表示：LI850AC360-LI400AC200/LI480AC200-LI250AC95/LI75AC35
分级绝缘绕组的数据写在线端前，中性点数据在连接号后。
