【国家标准(GB)】 电机线端标志与旋转方向

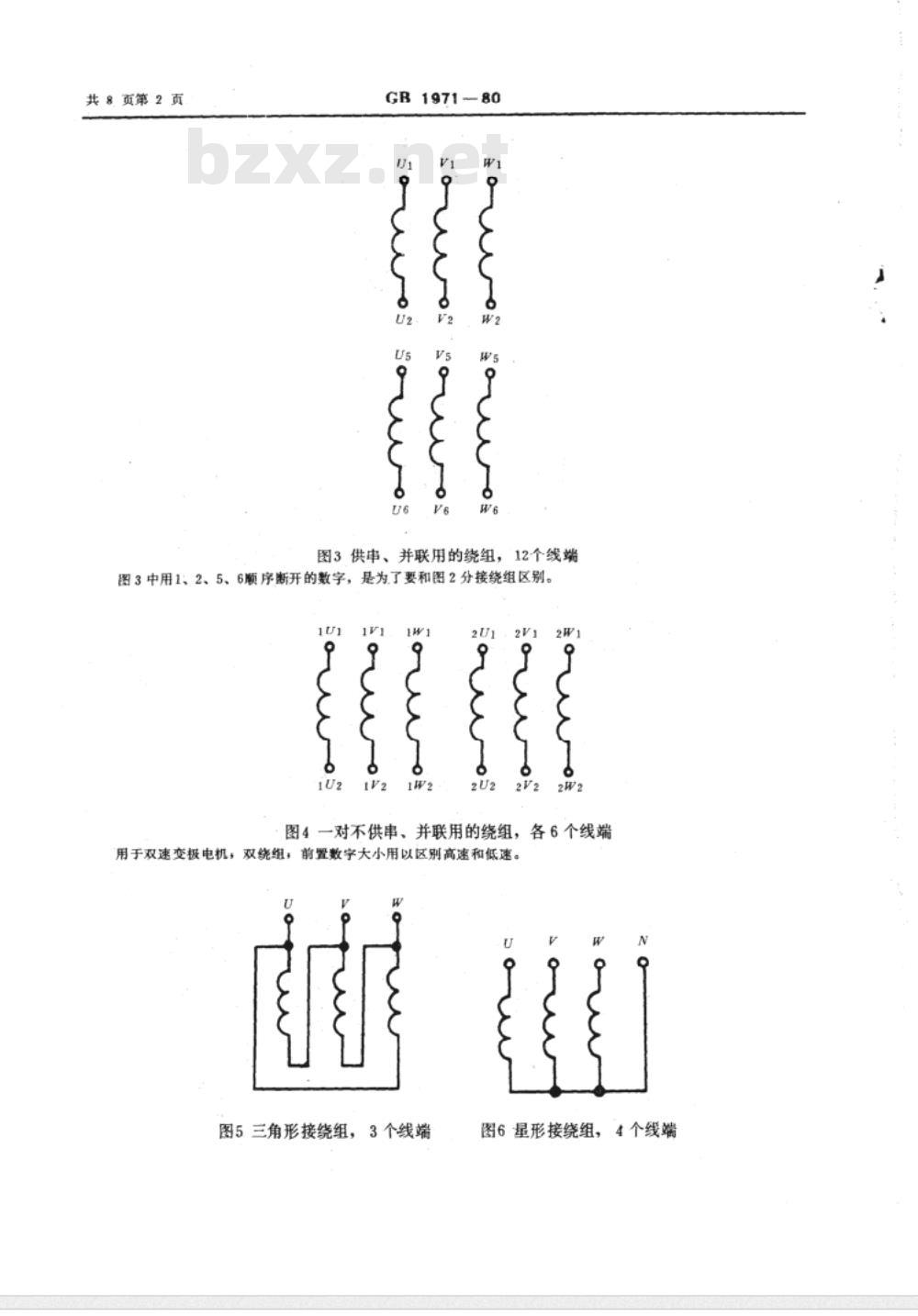

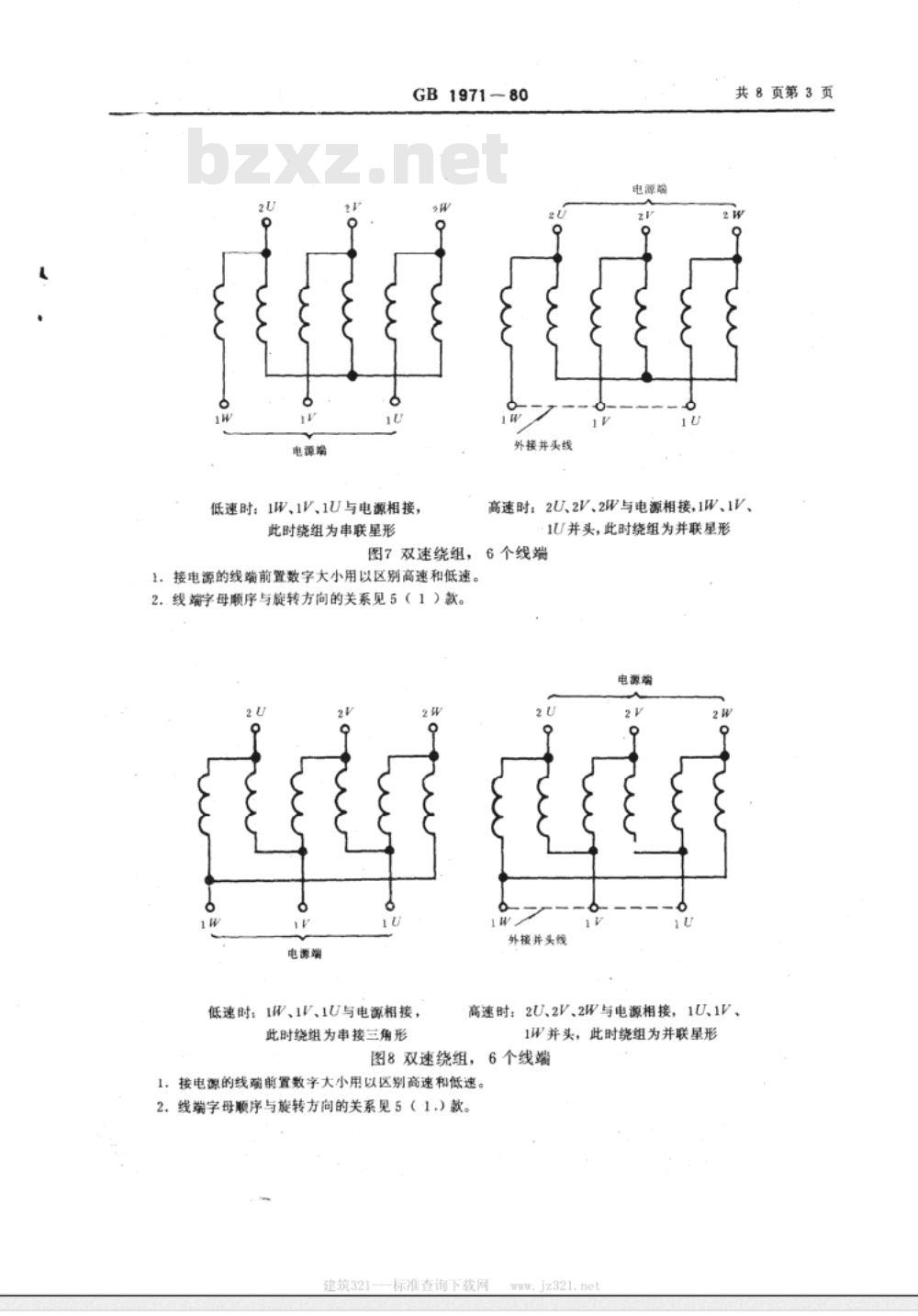

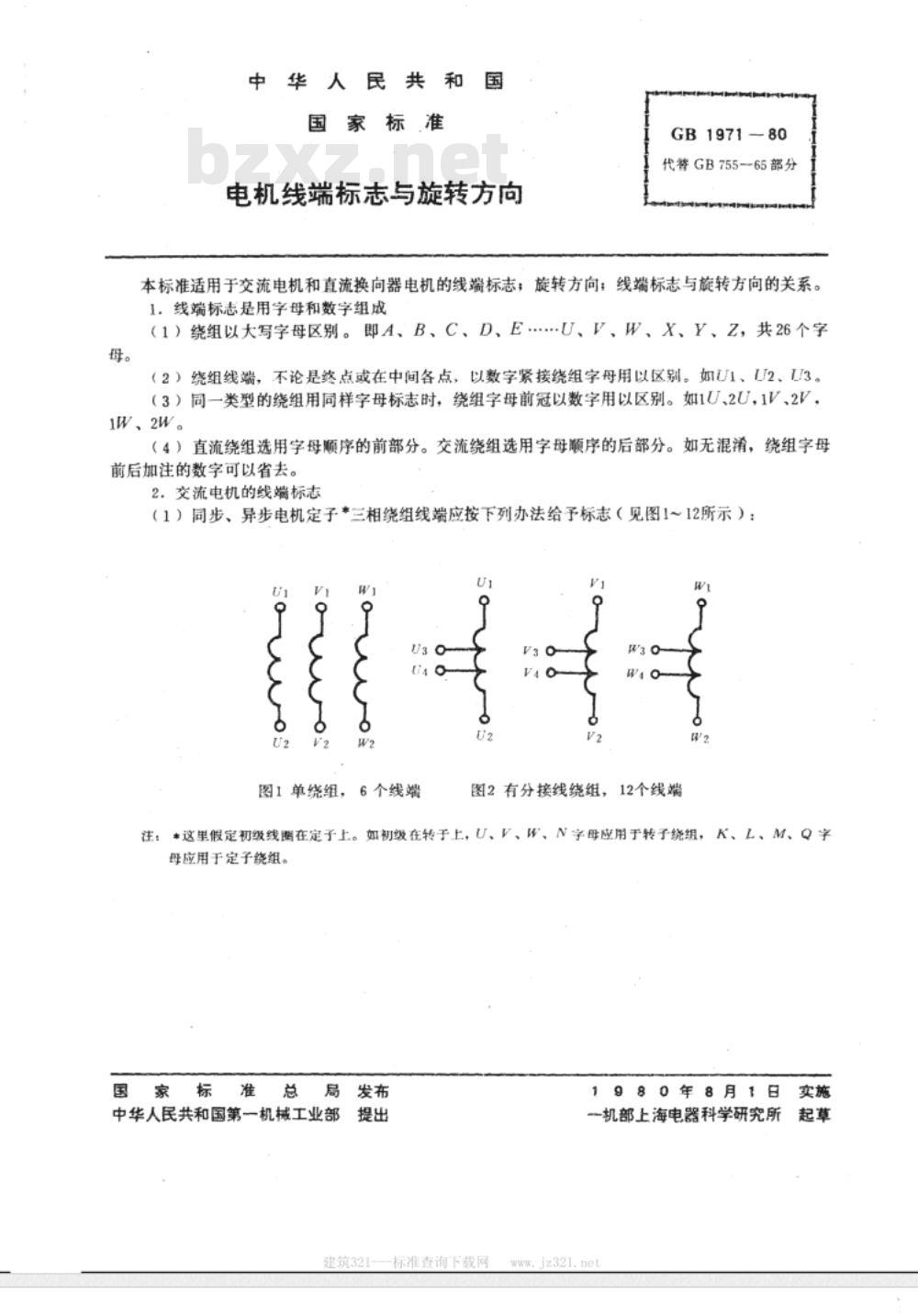

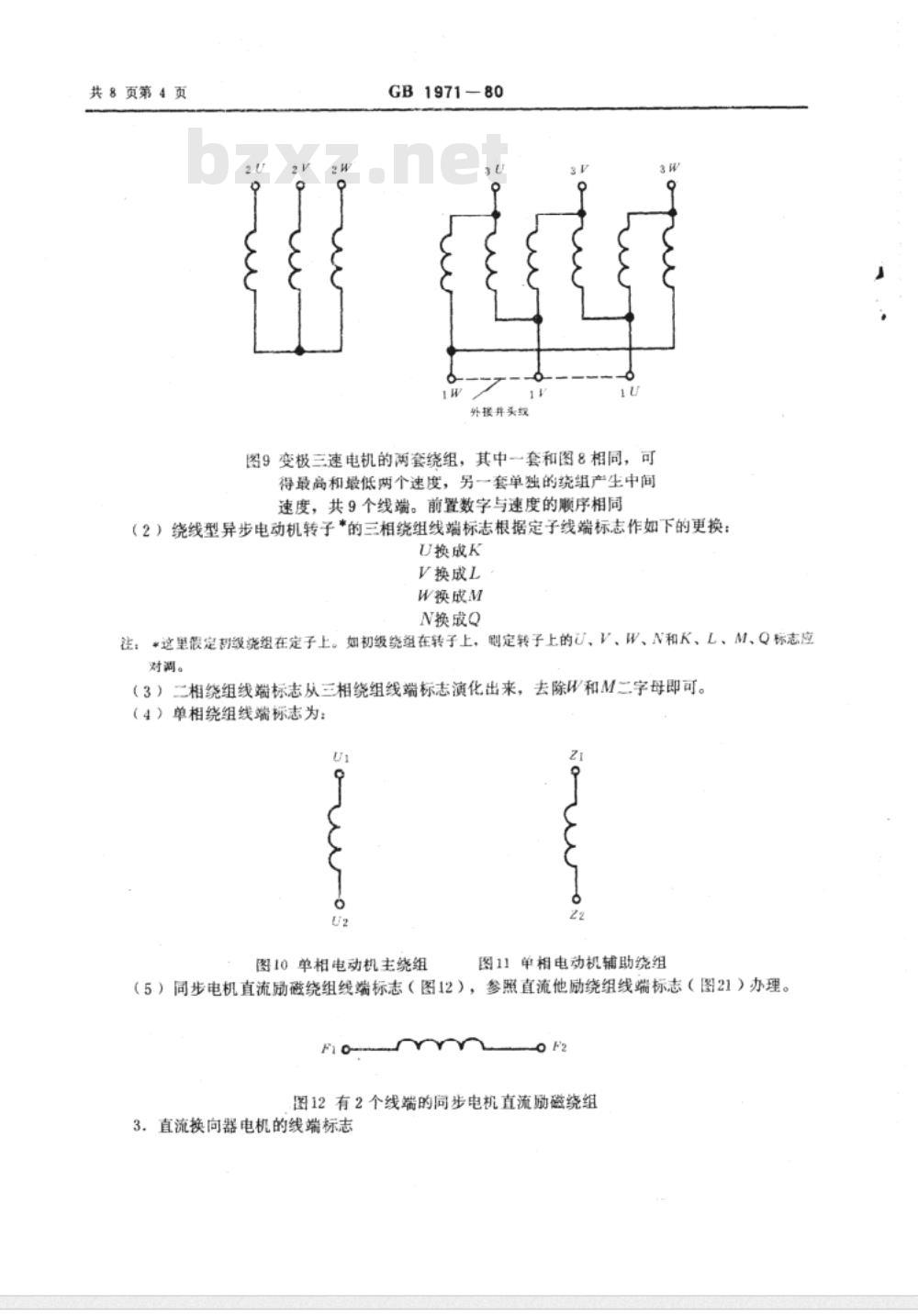

中华人民共和国国家标准 电机线端标志与旋转方向 GB1971-80 本标准适用于交流电机和直流换向器电机的线端标志、旋转方向及线端标志与旋转方向的关系。 1 线端标志 1.1 线端标志由字母和数字组成。绕组以大写字母区分（A至Z，共26个字母）。 1.2 绕组线端，无论是终点还是中间点，以紧接绕组字母的数字区分，如 U1、U2、L3。 1.3 同一类型绕组用同样字母标志时，可在字母前加数字区分，如 1U、2U，1V、2V，1W、2W。 1.4 直流绕组选用字母顺序的前部分，交流绕组选用字母顺序的后部分。如无混淆，绕组字母前后的数字可省略。 2 交流电机的线端标志 2.1 同步、异步电机定子三相绕组线端应按规定给予标志（见图1至图12）： - 单绕组，6个线端（图1） - 分接线绕组，12个线端（图2） 注：假定初级绕组在定子上，如初级在转子上，则 U、V、W、N 字母用于转子绕组，K、L、M、Q 字母用于定子绕组。 2.2 双速变极电机的双绕组：前置数字用于区分高速和低速绕组（图4、图5）。 2.3 三角形接绕组及量形接绕组分别有3个和4个线端（图5、图6）。 2.4 双速绕组接电源时，线端前置数字表示高速和低速，串联或并联星形接法需遵循规定顺序（图8）。 2.5 变极三速电机的两套绕组可得最高、最低及中间速度（图9）。 3 二相绕组和单相绕组 3.1 二相绕组线端标志由三相绕组演化而来，去除 W 和 M 字母即可。 3.2 单相电动机主绕组线端标志为 U1、U2（图10），辅助绕组（图11）。 3.3 同步电机直流励磁绕组线端标志参照直流他励绕组线端标志（图12）。 4 直流换向器电机的线端标志 4.1 直流换向器电机绕组线端标志如图13至图24所示。 - 电枢绕组有2个线端（图13） - 分成两组的换向绕组有4个线端，接在电枢两边（图15） 注：假定初级绕组在定子上，如在转子上，则转子和定子标志应对调。
