【国家标准(GB)】 电光源的安全要求

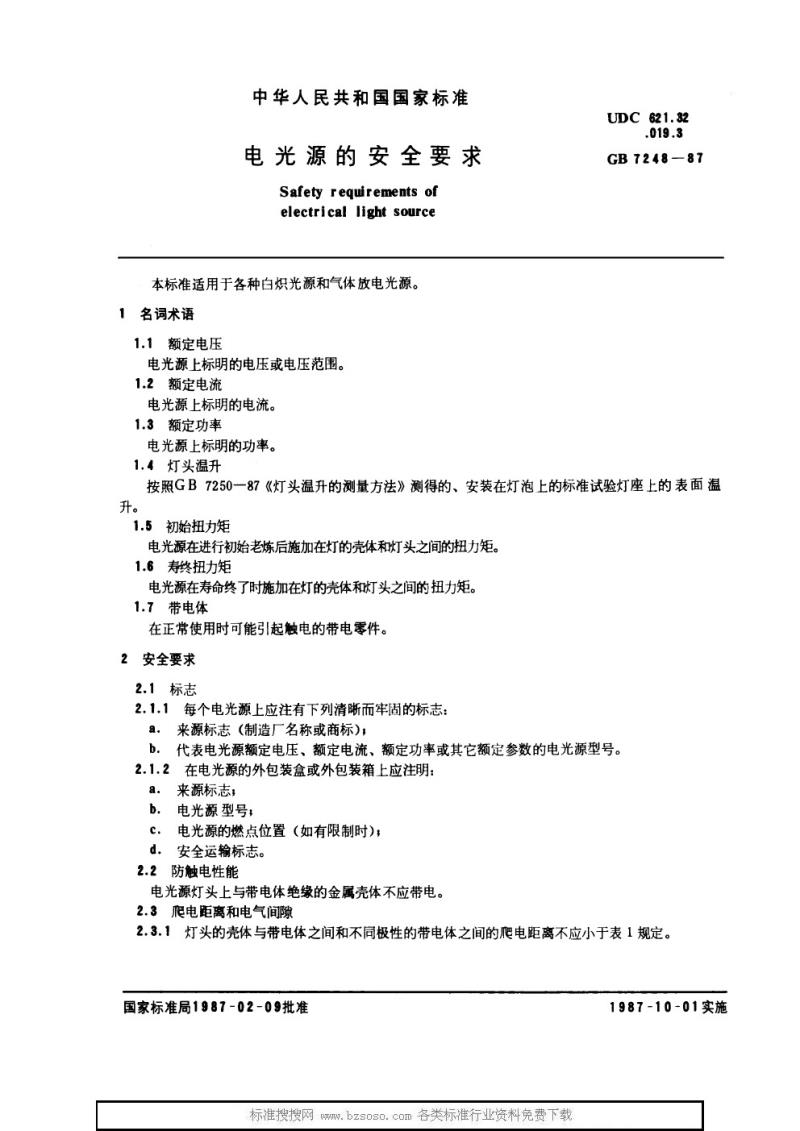

中华人民共和国国家标准 电光源的安全要求 Safety requirements of electrical light source 本标准适用于各种白炽光源和气体放电光源。 1 名词术语 1.1 额定电压：电光源上标明的电压或电压范围。 1.2 额定电流：电光源上标明的电流。 1.3 额定功率：电光源上标明的功率。 1.4 灯头温升：按照 GB7250-87《灯头温升的测量方法》测得的、安装在灯泡上的标准试验灯座上的表面温升。 1.5 初始扭力矩：电光源在进行初始老炼后施加在灯的壳体和灯头之间的扭力矩。 1.6 寿终扭力矩：电光源在寿命终了时施加在灯的壳体和灯头之间的扭力矩。 1.7 带电体：在正常使用时可能引起触电的带电零件。 2 安全要求 2.1 标志 2.1.1 每个电光源上应注有下列清晰而牢固的标志：来源标志（制造厂名称或商标），代表电光源额定电压、额定电流、额定功率或其它额定参数的电光源型号。 2.1.2 在电光源的外包装盒或外包装箱上应注明：来源标志、电光源型号、电光源的燃点位置（如有限制时）、安全运输标志。 2.2 防触电性能：电光源灯头上与带电体绝缘的金属壳体不应带电。 2.3 爬电距离和电气间隙 2.3.1 灯头的壳体与带电体之间及不同极性的带电体之间的爬电距离不应小于表1规定。表1 灯头爬电距离 灯头型号 | 爬电距离 mm ---|--- B15d | 2.5 B22d | 2.5 E5 | 0.8 E10 | 2 E14 | 3 E27 | 3 E40 | 5 G5 | 1.5 G13 | 2.5 灯头接触片上的焊锡或导线露头与灯头壳体或带电体间的电气间隙不应小于1 mm。 2.4 绝缘电阻：B15d、B22d、E27、E40和G13型灯头的绝缘电阻在正常气候下不应低于50 MΩ，在潮湿气候下不应低于2 MΩ。正常气候条件：空气温度25±5℃，相对湿度50%～80%。潮湿气候条件：空气温度40±2℃，相对湿度90%～95%。 2.5 灯头温升 一般照明用白炽灯泡的平均灯头温升不应超过表2规定。表2 灯头温升 灯泡功率 W | E14 平均温升 ℃ | E27 平均温升 ℃ | B15d 平均温升 ℃ | B22d 平均温升 ℃ ---|---|---|---|--- 40 | 130 | 140 | 135 | 140 60 | 140 | 120 | 145 | 125 100 | 130 | 130 | - | 135 150 | 130 | 130 | - | 135 200 | 130 | 130 | - | - 300 | 130 | 130 | - | - 注：一般照明用白炽灯泡包括单螺旋和双螺旋普通照明灯泡、充氮灯泡、磨砂灯泡、乳白灯泡及装饰灯泡。特种白炽灯泡和气体放电灯的灯头温升待定。 2.6 扭力矩：电光源应能承受表3规定的扭力矩作用而不松动。表3 灯头扭力矩 灯头型号 | 初始扭力 N·m | 寿终扭力 N·m ---|---|--- B15d | 1.50 | 1.05 B22d | 3.0 | 1.5 E14 | 1.50 | 1.05 E27 | 3.0 | 1.5 E40 | 5.0 | 2.5 G5 | 0.6 | - G10 | 0.2 | - G13 | 1.2 | - 注：用机械结构连接的灯头，允许灯头与玻壳间有轻微的相对位移。 2.7 熔断保险丝：60～300 W双螺旋普通照明灯泡内应装有熔断保险丝，产生弧光放电时，应能断路而不破坏玻璃壳完整性。 2.8 防灯内短路 2.8.1 白炽光源内不得有能够引起灯丝短路或损坏玻壳的自由移动体。 2.8.2 电光源的外导丝间不得短路，且不应与灯头壳体搭接。 2.9 防爆罩：超高压气体放电灯应带有防止运输和贮存中产生爆炸的安全防护罩（不适用于超高压汞灯）。 2.10 耐热性：电光源外部用于防触电或固定通电部件的绝缘体应具有足够耐热性（玻璃和陶瓷除外）。 2.11 防火和防燃：电光源外部用于防触电或固定通电部件的绝缘体应能防火和防燃（玻璃和陶瓷除外）。 3 试验方法 3.1 标志 3.1.1 标志的正确性和清晰性（2.1.1和2.1.2款）用外观法检查。 3.1.2 标志的牢固度（2.1.1款）用软湿布和蘸有酒精的软布各轻擦标志5次检查，擦拭后标志应仍能清晰易辨。 3.2 防触电性能（2.2条）用验电装置检查。 3.3 爬电距离和电气间隙（2.3条）用游标卡尺检查。 3.4 绝缘电阻（2.4条）用500 V直流兆欧表或绝缘电阻测量仪测量。在潮湿气候条件下的绝缘电阻，应将灯头在相对湿度90%～95%，温度40±2℃的潮湿箱内存放1小时后测量。
