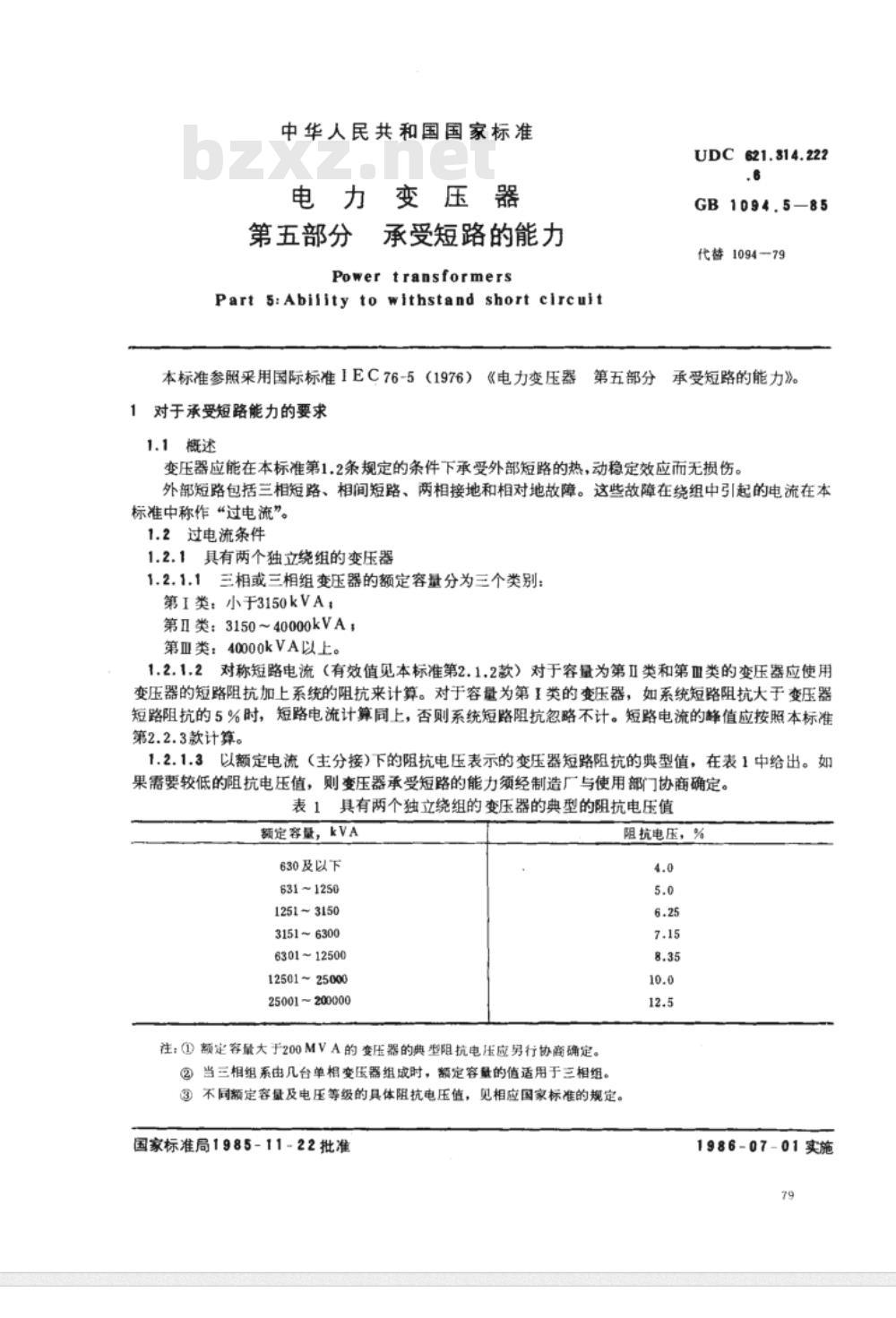

中华人民共和国国家标准
电力变压器 第五部分 承受短路的能力
Power transformers Part 5: Ability to withstand short circuit
GB1094.5-85
代替 GB1094-79

本标准参照 IEC 76-5（1976）《电力变压器承受短路能力》的要求。变压器应能在规定条件下承受外部短路的热和动稳定效应而无损伤。外部短路包括三相短路、相间短路、两相接地和相对地故障，这些故障在绕组中产生的电流称为“过电流”。bzxZ.net

1.2 过电流条件
1.2.1 具有两个独立绕组的变压器
1.2.1.1 三相或三相组变压器额定容量分为三个类别：
第 I 类：小于 3150 kVA；
第 II 类：3150~40000 kVA；
第 III 类：40000 kVA 以上。

1.2.1.2 对称短路电流（有效值）对于第 II 类和第 III 类变压器应使用变压器短路阻抗加系统阻抗计算。第 I 类变压器，如系统短路阻抗大于变压器短路阻抗的 5%，同样计算；否则系统短路阻抗可忽略。短路电流峰值按标准计算。

1.2.1.3 变压器短路阻抗典型值按额定电流下的阻抗电压表示，见表1。若需较低阻抗电压值，承受短路能力应由制造厂与使用部门协商确定。

表1：具有两个独立绕组的变压器典型阻抗电压值
额定容量（kVA）：630及以下 / 631~1250 / 1251~3150 / 3151~6300 / 6301~12500 / 12501~25000 / 25001~200000
阻抗电压（%）：4.0 / 5.0 / 6.25 / 7.15 / 8.35 / 10.0 / 12.5
注：额定容量大于200 MVA的变压器阻抗电压应另行协商。三相组由单相变压器组成时，额定容量适用于三相组。具体阻抗电压值见相关国家标准。

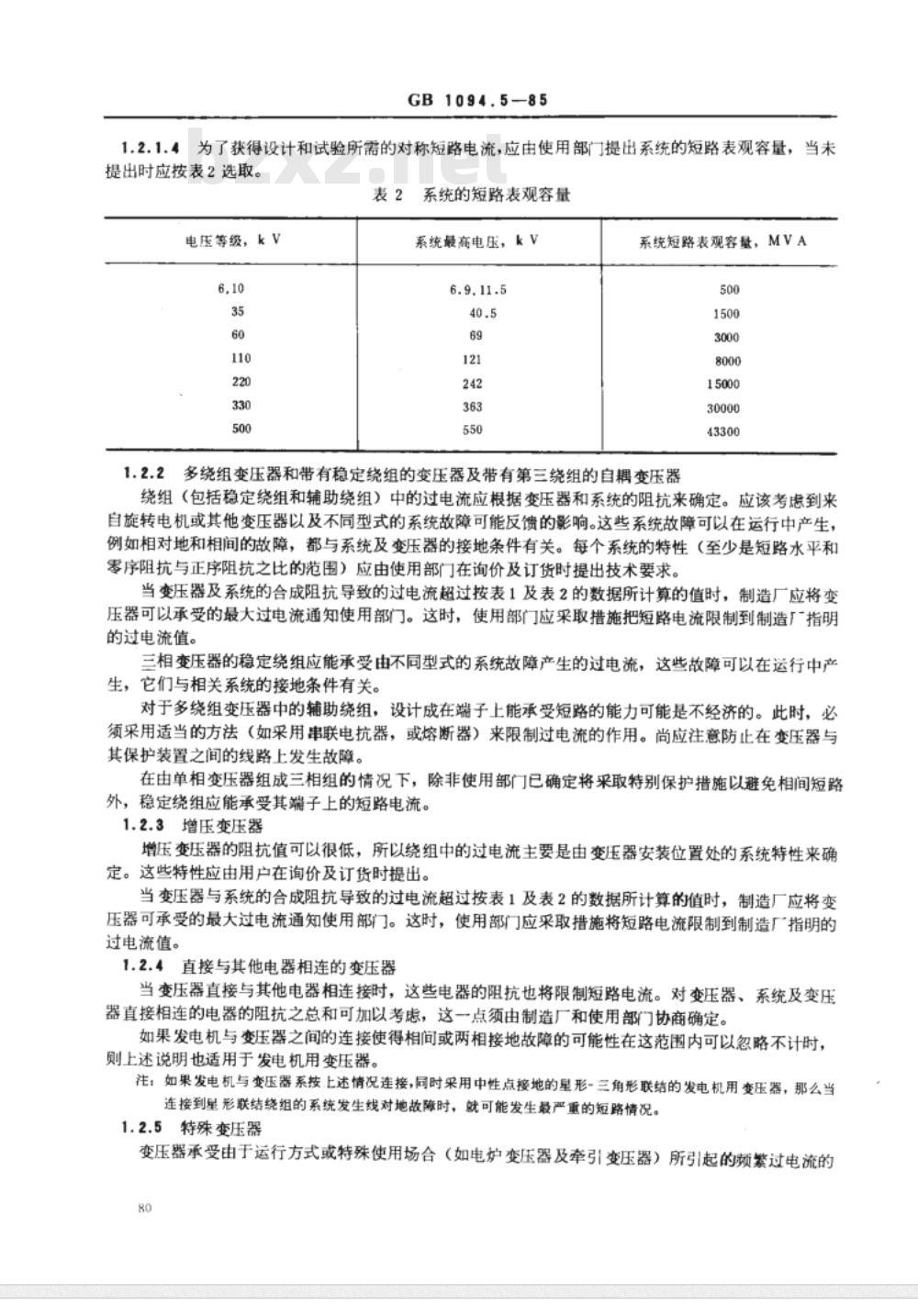

1.2.1.4 系统短路表观容量由使用部门提供，如未提出，可按表2选取。

表2：系统短路表观容量
电压等级（kV）：6,10 / 35 / 60 / 110 / 220 / 330 / 500
系统最高电压（kV）：6.9,11.5 / 40.5 / 69 / 121 / 242 / 363 / 550
系统短路表观容量（MVA）：500 / 1500 / 3000 / 8000 / 15000 / 30000 / 43300

1.2.2 多绕组变压器及带稳定绕组或第三绕组的自耦变压器，其过电流应根据变压器和系统阻抗确定，考虑旋转电机、其他变压器及系统故障反馈影响。每个系统特性（短路水平、零序阻抗与正序阻抗比）应由使用部门在询价和订货时提出。若合成阻抗导致的过电流超过表1、表2计算值，制造厂应告知最大可承受过电流，使用部门应采取措施限制短路电流。

多绕组变压器稳定绕组应能承受系统故障产生的过电流。辅助绕组设计承受端子短路能力可能不经济，应采用方法如串联电抗器或熔断器限制过电流。单相变压器组成三相组时，除非使用部门采取特别保护措施，否则稳定绕组应能承受端子短路电流。

1.2.3 增压变压器
增压变压器阻抗值较低，绕组过电流主要由系统特性决定，应由用户在询价和订货时提出。若合成阻抗导致过电流超过表1、表2计算值，制造厂应告知最大可承受过电流，使用部门应采取措施限制短路电流。

1.2.4 直接与其他电器相连的变压器

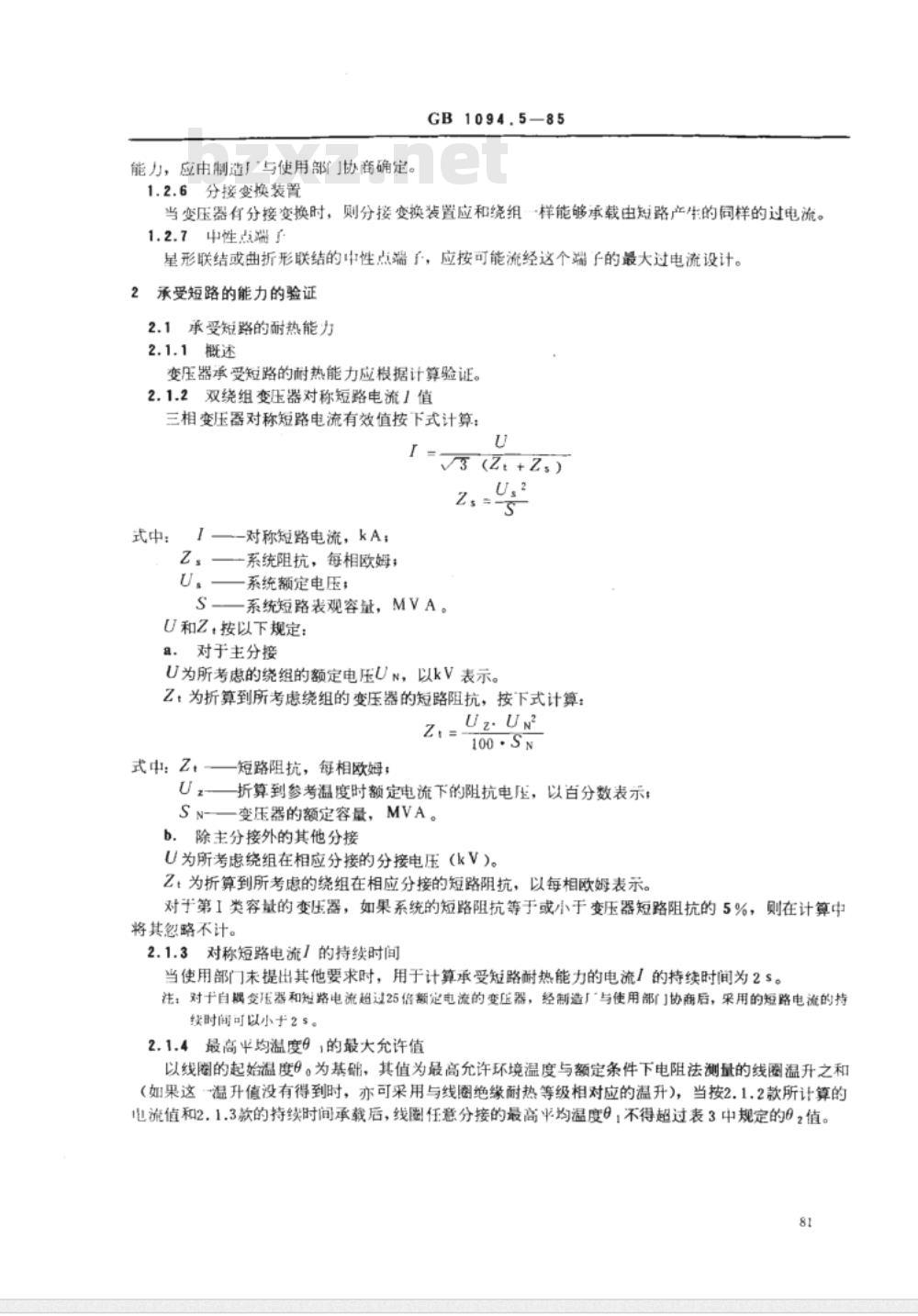

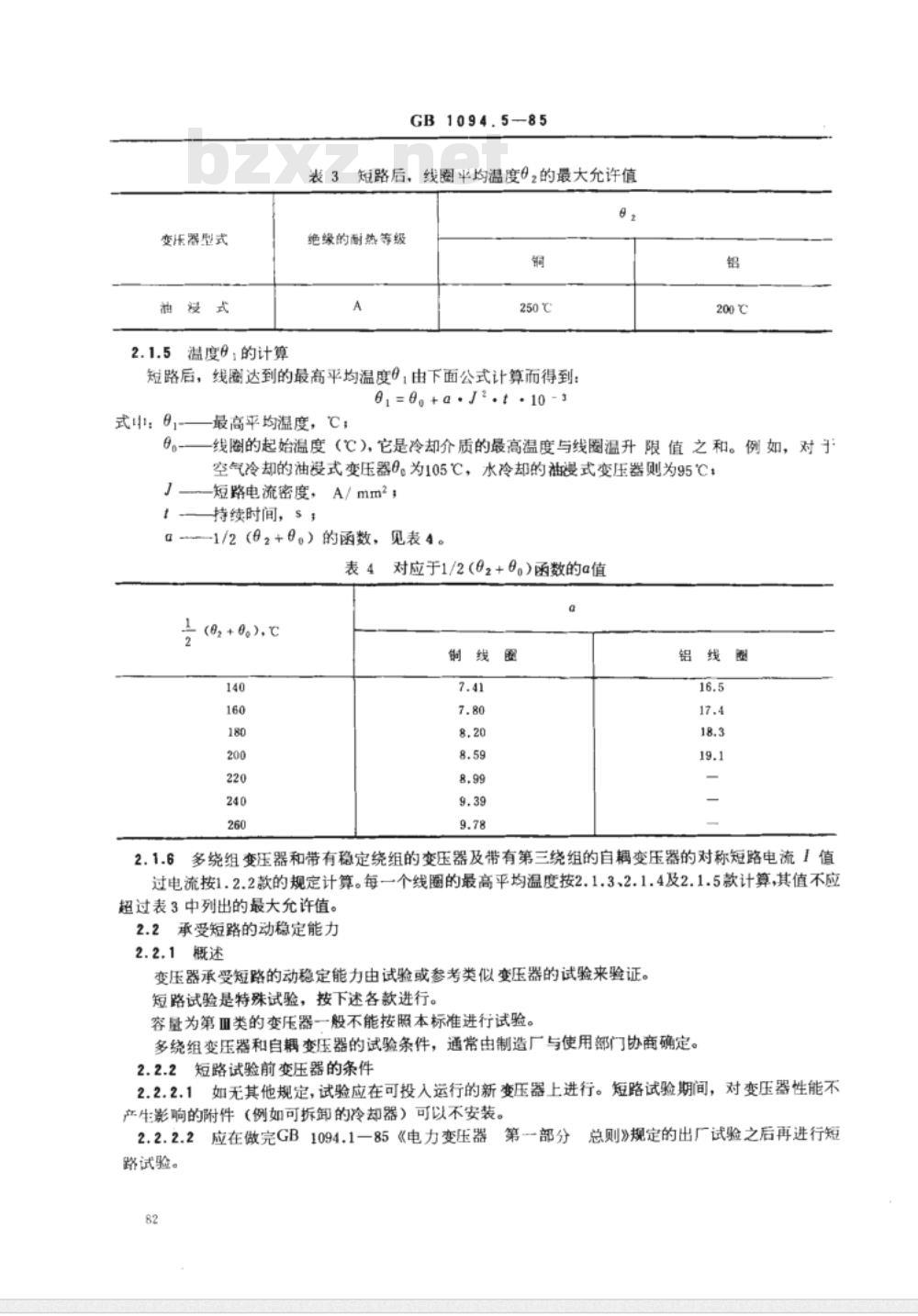

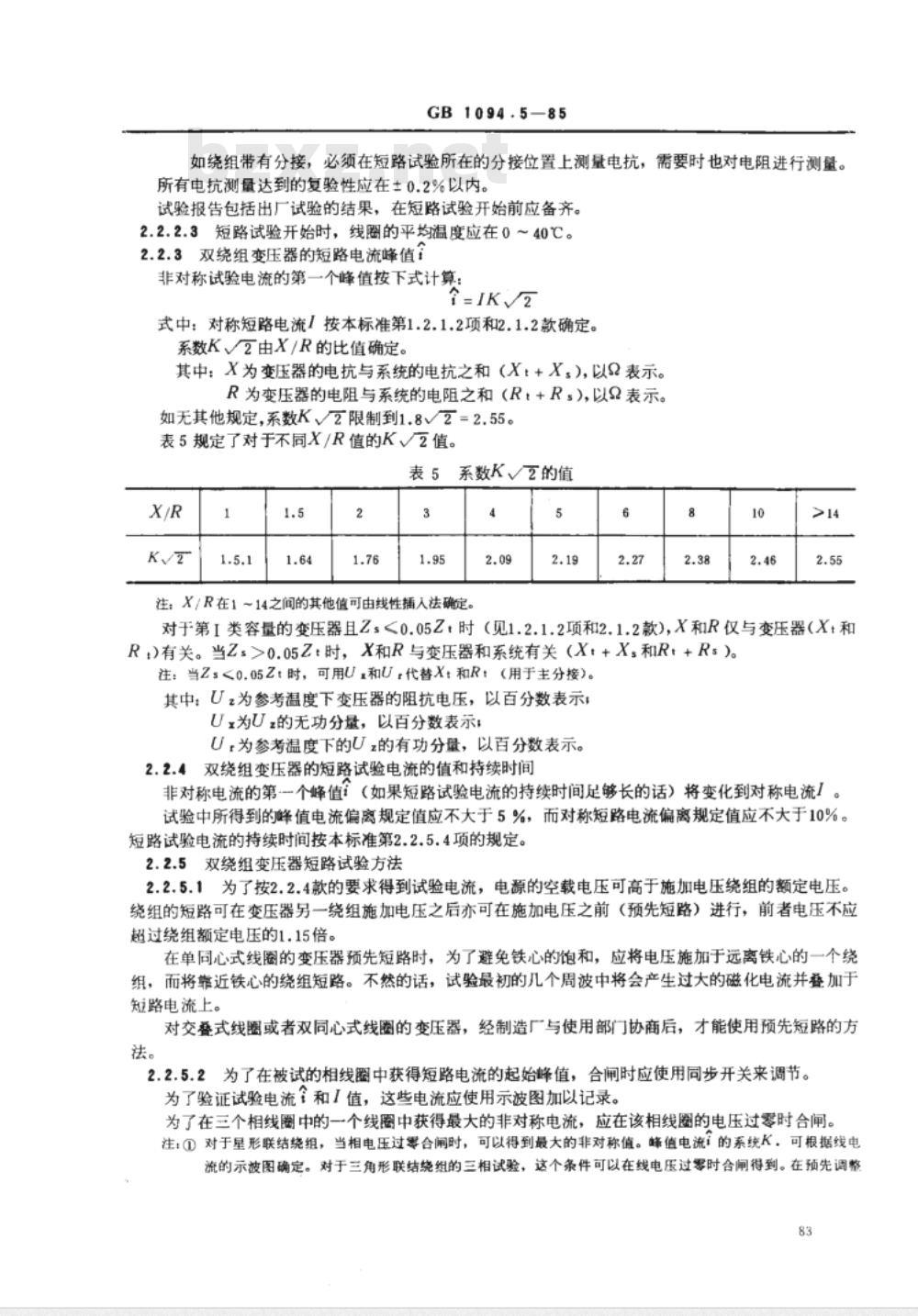

变压器直接与其他电器相连时，这些电器阻抗限制短路电流。变压器、系统及连接电器的阻抗总和应由制造厂和使用部门协商确定。若发电机与变压器间连接导致相间或两相接地故障可忽略，则按前述规则处理。
