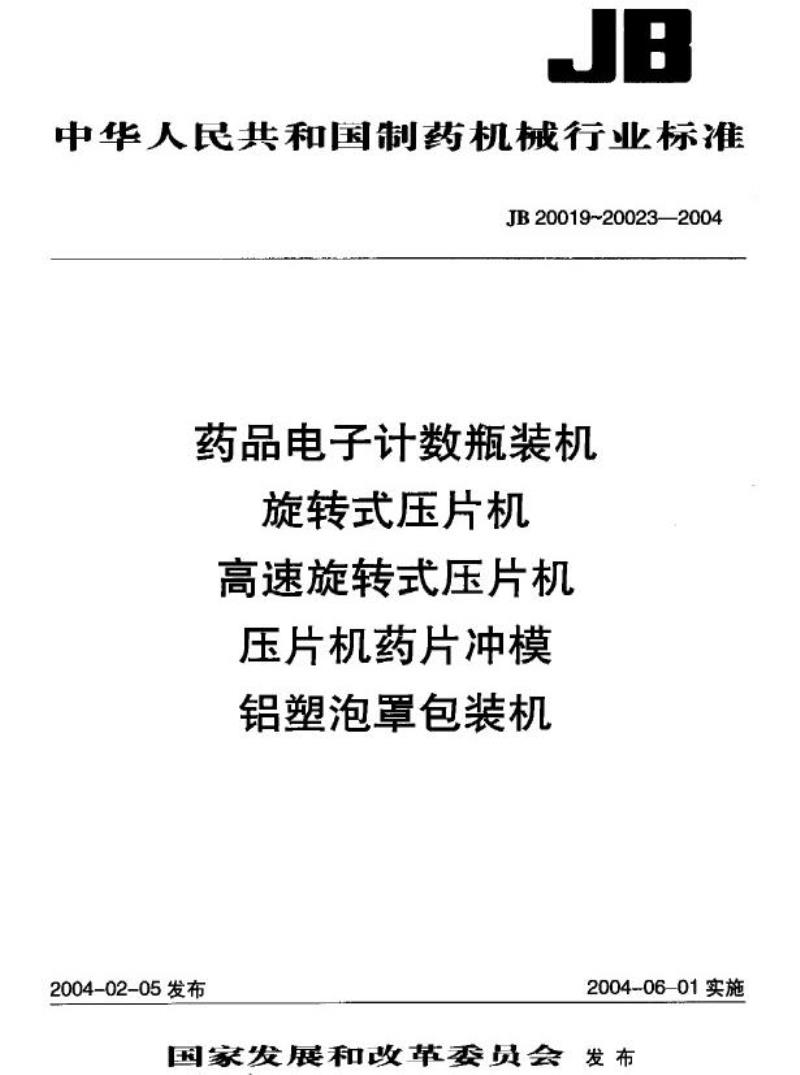

【机械行业标准(JB)】 铝塑泡罩包装机

JB
中华人民共和国制药机械行业标JB20019~20023—2004
药品电子计数瓶装机
旋转式压片机
高速旋转式压片机
压片机药片冲模
铝塑泡罩包装机
2004-02-05发布
2004-06-01实施
国家发展和改革委员会发布

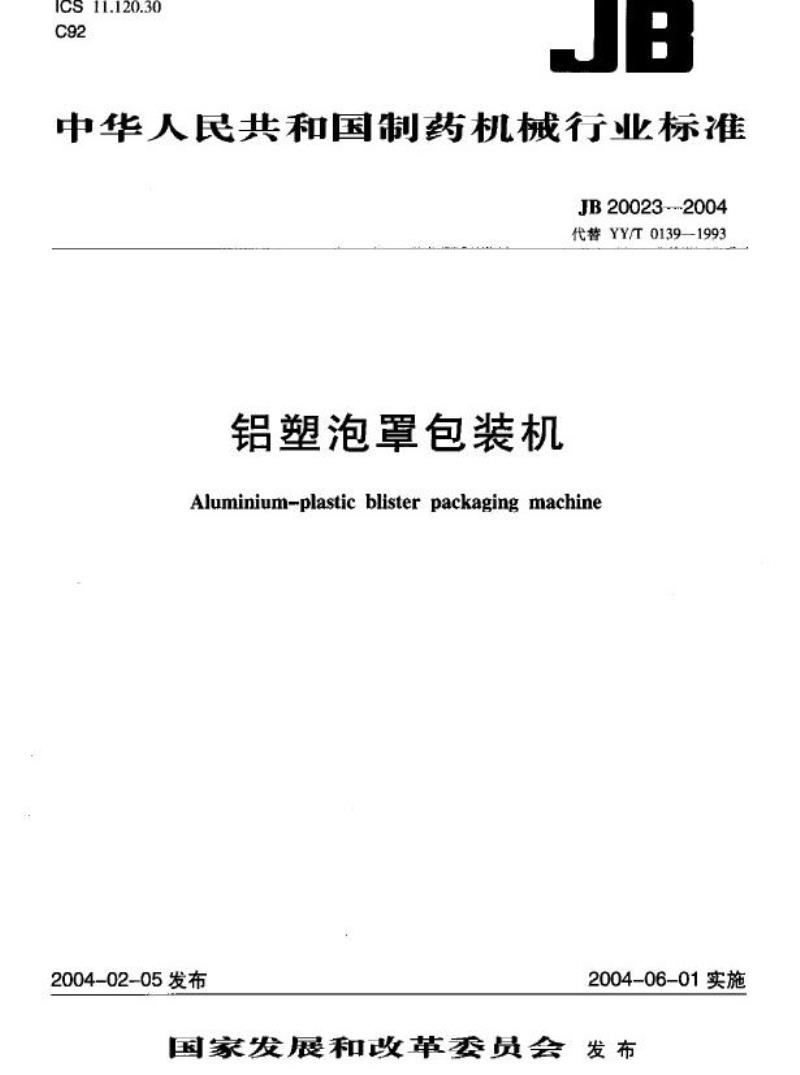

ICS11.120.30
C92
JB
中华人民共和国制药机械行业标准JB20023--2004
代替YY/T0139—1993
铝塑泡罩包装机
Aluminium-plasticblisterpackagingmachine2004-02-05发布
2004-06-01实施
国家发展和革委员会
发布

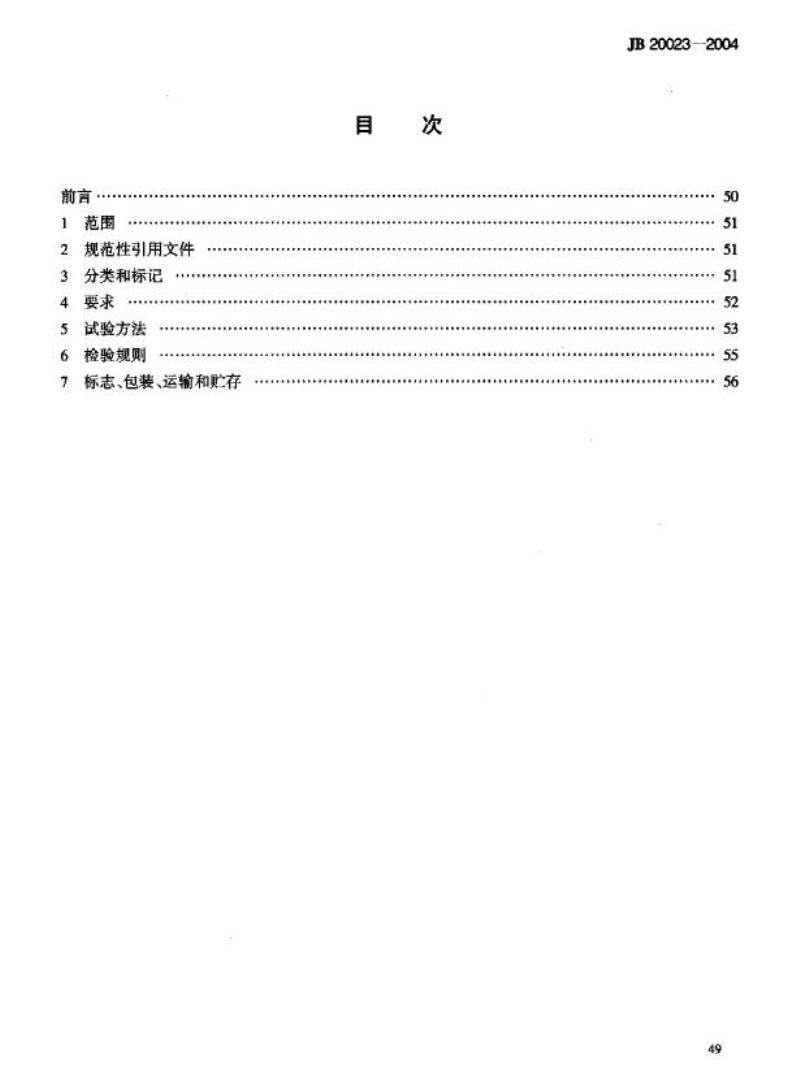

前言
1
范围
2规范性引用文件
3分类和标记
4要求
5试验方法
6检验规则
标志、包装、运输和贮存
目
次
JB20023—2004
50
51
51
51
52
5S
56
49
JB 20023—2004

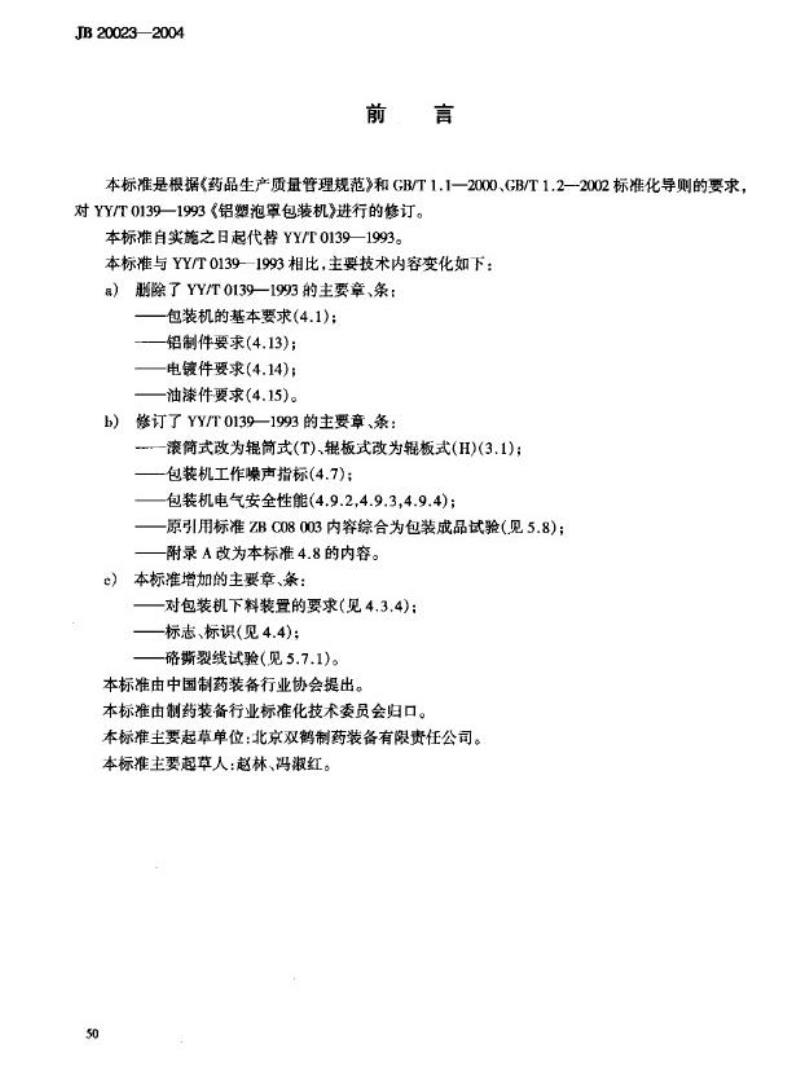

前言
本标准是根据《药品生产质量管理规范》和GB/T1.1—2000、GB/T1.2—2002标准化导则的要求，对YY/T0139—1993《铝塑泡罩包装机》进行的修订。本标准自实施之日起代替YY/T0139—1993。本标准与YYT01391993相比，主要技术内容变化如下：a）期除了YY/T0139—1993的主要章、条：包装机的基本要求(4.1)：
铝制件要求(4.13)；
电镀件要求(4.14)；
油漆件要求(4.15)。
修订了YY/T0139—1993的主要章、条：b)
一滚筒式改为辑筒式(T)、辑板式改为辑板式(H)(3.1)；包装机工作噪声指标（4.7）：
包装机电气安全性能(4.9.2,4.9.3,4.9.4)；—原引用标准ZBC08003内容综合为包装成品试验（见5.8)；附录A改为本标准4.8的内容。
e）本标准增加的主要章、条：
对包装机下料装置的要求（见4.3.4)：一标志、标识(见4.4)；
一咯斯裂线试验（见5.7.1)。
本标准由中国制药装备行业协会提出。本标准由制药装备行业标准化技术委员会归口。本标准主要起草单位：北京双鹤制药装备有限责任公司。本标准主要起草人：赵林、冯淑红。50

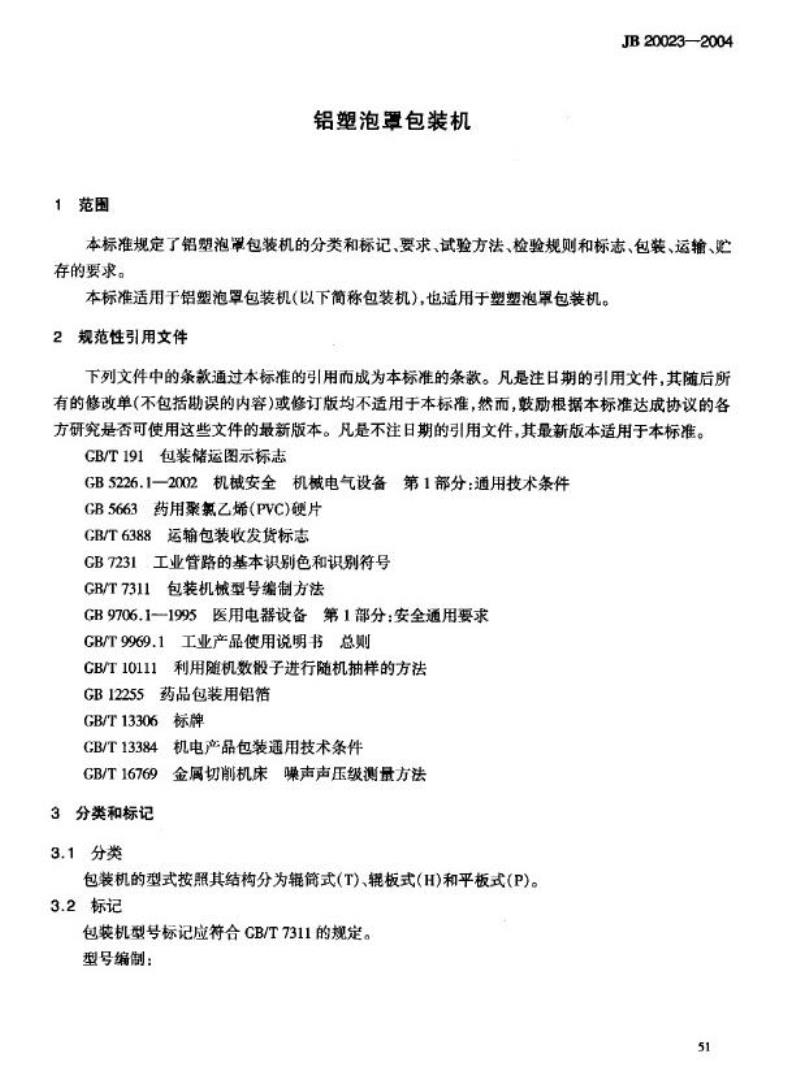

1范围
铝塑泡罩包装机
JB20023—2004
本标准规定了铝塑泡罩包装机的分类和标记、要求、试验方法、检验规则和标志、包装、运输、贮存的要求。
本标准适用于铝塑泡罩包装机(以下简称包装机），也适用于塑塑泡罩包装机。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志
GB5226.1一2002机械安全机械电气设备第1部分：通用技术条件GB5663药用聚氯乙烯(PVC)硬片
GB/T6388运输包装收发货标志
GB7231工业管路的基本识别色和识别符号GB/T7311包装机械型号编制方法GB9706.1—1995医用电器设备第1部分：安全通用要求GB/T9969.1工业产品使用说明书总则GB/T10111利用机数般子进行随机抽样的方法GB12255药品包装用铝箔
GB/T13306标牌
机电产品包装通用技术条件
GB/T13384
GB/T16769金属切削机床噪声声压级测量方法3分类和标记
3.1分类
包装机的型式按照其结构分为辑简式(T)、辊板式(H)和平板式(P)。3.2标记
包装机型号标记应符合CB/T7311的规定。型号编制：
51
JB20023—2004
标记示例
DP
改进设计顺序号（以A、B、C-为序）主要参数：包装机所用包装材料最大宽大度mm结构型式：辑筒式(T)、辑板式(HD和平板式(P)分类名称：泡罩包装机
DPH130A：表示经过第一次改进设计，所用包装材料最大宽度为130mm的辊板式泡罩包装机。4要求
4.1工作条件
4.1.1聚氯乙烯(PVC)材料应符合CB5663的要求。4.1.2铝箱材料应符合GB12255的要求。4.2基本要求
包装机中与被包装物和包装材料的包装面直接接触的零件应采用不锈、无毒、耐腐蚀且不污染被包装物的材料；在材料表面喷涂或镀覆的材料应无毒、耐腐蚀、不易脱落，且在包装机加热温度范围内化学稳定性高。
4.3外观要求bZxz.net
4.3.1外露金属零件表面应做防锈处理。4.3.2机器外表面涂漆部分应美观大方、色调和谐，涂漆表面不应有明显斑纹、划痕。4.3.3包装机各部分零件应外形整齐，无毛刺及明显划痕，与被包装物相接触的表面、角、边应平整、光洁、易于清洗和消毒。包装机应能够根据被包装物的特性，配以相应的下料装置以适应不同的被包装物，结构应易于拆装：料斗（箱）、下料装置与药品接触的零件内壁应光滑、平整、无死角。4.3.4下料装暨采用搅择形式，毛刷、搅拌叶片不得有脱落及损坏被包装物的现象；对于粉尘较大的被包装物，应设有捕尘、吸粉装置。4.3.5包装机所用的冷却剂和各部件所用的润滑剂，应有防漏措施，不得污染被包装物和包装材料。
4.4标志、标识
4.4.1包装机的冷水管道、气路管道应符合CB7231的规定。4.4.2包装机的电源切断开关采用开关隔离器件、隔高器或断路器把电气设备与电源隔高，应仅有一个“断开”和“接通”位置，应清晰地标记\O”和」”，且应符合GB5226.1一2002中5.3的规定。4.4.3包装机导线的标识应符合GB5226.1一2002中14.2的规定。4.4.4包装机的控制器件和开关的各档位置，应以数字、文字或其他直观方法标明，应符合GB9706.1—1995中6.3.b)的规定。4.4.5包装机使用的按钮应符合GB5226.1一2002中10.2的规定。4.4.6包装机用于显示工作状态的指示灯、显示器的额色代码和状态应符合GB5226.1一2002中10.3的规定。
52
4.5运转要求
JB20023—2004
4.5.1包装机各部位的连接应牢固可靠，气控、气路、水路系统应畅遁，且不得有渗漏现象。4.5.2包装机运转过程中，各运动部位应动作协调灵活、准确到位，运动机构的运动状态切换应灵活可靠，不得有死点、硬性碰撞、卡滞现象。4.5.3包装机空截运转时应无异常噪声，噪声声压级不应大于82dB(A)。4.6安全要求
4.6.1在易发生危险部位应有安全标识或配置安全防护罩。4.6.2电气系统应安全可靠，操作时灵敏准确，且应设有安全防护装置或标记。4.6.3包装机的电路系统应设有可靠的保护接地装置，保护接地电路的连续性应符合GB5226.1一2002中8.2的规定。
4.6.4包装机短接的动力电路导线与保护接地电路导线之间的绝缘电阻不应小于1MQ4.6.5包装机的所有电路导线和保护接地电路之间应能承受50Hz、1000V的耐压实验，历时至少13,无击穿现象，不宜经受该试验的元件应在试验期间断开。4.7功能要求
4.7.1包装机应设有打批号装置，结构易于拆装。4.7.2包装成品的撕裂线应保持板块完整，不得路透，深浅一致，并易于用手撕开。4.8经包装机包装后的成品要求
4.8.1合格率：
成品合格率应大于或等于96%。
4.8.2包装成品的外观：
泡罩应饱满、光洁、挺括；板块中批号应清晰可辨、位置准确，不得有污染板块现象；PVC与铝箱封合处应严密、平整、花纹清晰，不得有起皱、压穿现象；板块边角处PVC与铝箔不得分离；板块边角处不得有毛刺。
4.8.3包装感品的尺寸：
板长、板宽尺寸允差±0.3mm，泡罩之间封合的距离不小于2.5mm，泡罩边缘至板边和至碚撕裂线间的封合距离不小于2.5mm。
4.8.4包装成品的密封性：
板块封合严密，不得有液体渗人泡罩或密封层。4.8.5包装成品的填充率：
充填好的板块中不得有缺粒现象，胶丸、异形片等不易下料的被包装物经与用户协商允许采用适当的辅助充填措施。
5试验方法
5.1试验条件
检验包装机测试过程中所用的铝箔、聚氯乙烯(PVC)的相关证明。5.2材质试验
查看原材料清单，与包装物和被包装物接触部位的原材料应有材质证明或其他相关材料。53
JB20023—2004
5.3包装机外观
目视检查包装机外观。
5.4安全标识
目视检查包装机的安全标识。
5.5运转试验
5.5.1落满试验
气路系统：由进气口通入机器正常工作时所需的压缩空气，用肥电水进行检验无气泡。冷却系统：由进水口通人压力小于0.15MPa的冷却水，从出水口自然排出，无渗漏现象。5.5.2调试运转试验
5.5.2.1空运转试验：调节批号、冲载、下料和酪线等装暨达到协调工作状态，空载高速连续运转0.5h。
5.5.2.2包装运转试验：累计负载运转不得少于0.5h，调节包装机生产频率，达到生产能力的75%~85%，其中填充药品试验不少于10min。5.5.2.3在上述两种运转试验中，累计运转间断时间不得超过0.5h。5.5.3噪声试验
包装机处于空载高速工作状态，用声级计按GB/T16769的规定测试。5.6电气安全试验
包装机的电气安全性能试验按GB5226.1一2002中19.2、19.3、19.4规定的方法进行测试。5.7功能试验
5.7.1咯撕裂线试验
在5.5.2.2运转试验过程中任取五板包装成品，先目力观察撕裂线痕迹再对每板所有酪线处进行大于90°对折四次后再沿撕裂线撕开。5.8包装成品试验
在5.5.2.2运转试验过程中，抽取300板包装成品微为试样，秒表计时、人工计数，隔1min抽样一次，每次抽取连续冲裁的100板进行试验。5.8.1外观
从试样中任取五板，目力观察泡罩、批号、花纹，面对光源看板块封合处是否有透光点；用手轻摸板块边角处是否光清。
5.8.2尺寸
从试样中任取五板，用通用量具或专用量具测量。5.8.3密封性能
5.8.3.1试验设备：
能承受1个以上大气压的密封容器，其上装有2.5级的真空表、带门的与真空泵相连接的抽气管、与大气相通的通气管、与水源相连的水管，容器内置一块直径小于容器内径的压板。5.8.3.2抽样；
从试样中抽取100板。分为四组，每组25板作为试样。5.8.3.3试验步骤：
SA
JB20023—2004
将试样放人密闭容器中，盖紧密封盖，关闭气阅，启动真空泵，真空度保持在0.8MPa下持续30s，注人彩色液体，液面高于试样表面25mm，恢复常压；取出试样，用清水漂洗、擦拭干净后观察泡罩及密封层是否有液体渗人。
5.8.4填充合格率
从试样中任取100板，查看缺粒板块数。5.8.5包装成品合格率
包装成品合格率按式(1)计算。
D
式中：
D包装成品合格率；
E一包装合格板块数。
6检验规则
6.1检验分类：
包机检验分出厂检验和型式检验。6.2出厂检验：
300×100%
6.2.1包装机按表1的规定逐台检验，检验合格后方准予出厂，并附有产品合格证。表1出厂检验项目
项目类别
外观
一般性能
主要性能
检验项目
4.3
4.4, 4.5, 4.7
4.6, 4.8.4, 4.8.5
(1)
6.2.2包装机在检验过程中如发现不合格品时，允许退回修整并进行复验，仍不合格的则判定该产品为不合格品。
6.3型式检验：
包装机生产出现下列情况之一时，应进行型式检验：6.3.1
a）
新产品试验或老产品改进的定型；连续生产2~3年；
b)
正式投产后，产品结构、材料、工艺有较大改变时：e）
长期停产后，恢复生产时；
d)
出厂检验结果与最近一次型式检验结巢有较大差异时：e
国家质量监督机构提出要进行型式试验时。抽样：型式检验的样机应从出厂检验合格的产品中按CB/T10111规定的方法抽取生产批量6.3.2
的10%作为试样，检测一台，生产批量不足10台的，检测一台。6.3.3判定规则：型式检验中若主要性能有一项不合格，即判定该批产品型式检验不合格。若其他项有一项不合格时，应加倍复验不合格项，仍不合格的则判定该批产品型式检验不合格。55
